Зміст:
- Для чого потрібен балансувальний клапан?
- Принцип роботи балансування клапана
- Як ще застосовується балансувальний вентиль?
- Висновок
Будь-яка система опалення потребує налаштування, здійснювану тим чи іншим способом. Це потрібно для того, щоб параметри на кожній ділянці мережі максимально наблизити до розрахунковим і тим самим домогтися високої ефективності її роботи. Засобів регулювання існує декілька, але найсучасніше з них – це балансувальний клапан для системи опалення. Мета даної статті – пояснити призначення цього елемента і способи його застосування в приватному домобудівництві.
Для чого потрібен балансувальний клапан?
Як вже було сказано, будь опалювальна схема потребує гідравлічного настроювання – балансуванні. Метою такої операції є призвести витрата теплоносія в кожній вітці схеми до розрахунковим значенням, щоб разом з ним до кожного радіатора доставлялося необхідна кількість тепла. Говорячи про настроювання системи, ми за замовчуванням маємо на увазі, що витрата теплоносія для кожної ділянки попередньо розрахований.
У найпростіших схемах необхідний витрата забезпечується правильно підібраними діаметрами труб. У більш складних системах регулювання здійснювалася спеціальними шайбами з величиною проходу, забезпечує протікання потрібної кількості води. Але перераховані методи вважаються застарілими, зараз застосовується більш сучасний спосіб — установка балансувальних клапанів в систему опалення.
По своїй конструкції пристрій являє собою звичайний ручний вентиль, за допомогою якого здійснюється кількісне регулювання теплоносія. Тільки в доповнення до механізму перекривання потоку у корпус вбудовано 2 штуцера. Вони служать для:
- вимірювання величини тиску до і після регулюючого механізму;
- підключення капілярної трубки і взаємодії її допомогою з іншими елементами управління.
Вимірюючи тиск в кожному з штуцерів, визначається величина перепаду на регуляторі, а потім виходячи з цього, обчислюється витрата рідини на ділянці. В інструкції, що додається до вентиля, є графік, за допомогою якого можна порахувати число обертів рукоятки для забезпечення певного витрати води.
Вироби деяких відомих виробників,наприклад, балансувальні клапани Danfoss, можна вимірювати за допомогою приладів цього ж бренду, що відразу ж показують кількість протікає теплоносія. Це дуже спрощує процес, не потрібно робити ніяких обчислень, хоча на подібне обладнання доведеться витратити додаткові кошти.
За своїм призначенням пристрої діляться на ручні клапани автоматичні регулятори. У другому випадку в комплект приладу входять 2 пристрої: сам балансувальний вентиль і регулятор перепаду тиску, пов’язаний з ним капілярною трубкою.
Принцип роботи балансування клапана
Щоб зрозуміти, як діє цей пристрій, коротко розберемо принцип балансування систем опалення. Уявіть собі тупикову гілку системи з декількома радіаторами – споживачами теплової енергії. По трубі до них слід подати таку кількість нагрітого до розрахункової температури теплоносія, щоб вистачало на все обігріваються приміщення. Цей витрата нам відомий з розрахунку.

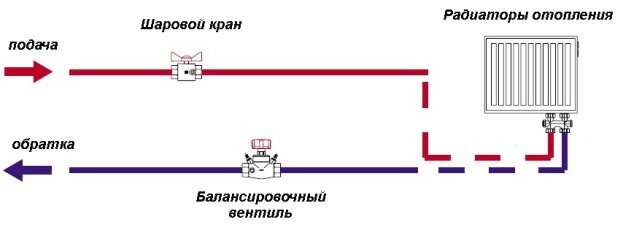

Коли батареї не оснащені термостатичними клапанами і витрата теплоносія для кожного з них є постійним, то для гідравлічної установки використовується ручний балансувальний клапан. Він встановлюється на зворотному трубопроводі в місці врізання його у загальну магістраль. Як це правильно робиться, показано на схемі:
Потім проводяться вимірювання, як було сказано в попередньому розділі, і вентиль виставляється на необхідне число обертів. Таким чином, необхідний постійний витрата теплоносія в регульованою гілки забезпечений. Але що робити, коли величина витрати постійно змінюється? Ця ситуація можлива в тому разі, коли на батареях стоять термостатичні регулятори, керуючі інтенсивністю нагріву кімнати. Вони створюють на шляху рідини перешкоду, зменшуючи її проток. Тоді і в загальному зворотному трубопроводі витрата буде весь час змінюватися.
Установка ручного балансування крана, забезпечує фіксовану кількість теплоносія, дасть ефект, коли кількість радіаторів невелике (до 5 штук). Обмеживши межі регулювання термостатів, схему ще можна налаштувати. Якщо ж батарей більше 5, то вони підуть шкереберть. Перекривання потоку води термостатом першого радіатора призведе до його збільшення на другому. Клапан на ньому теж стане закриватися, витрата піде на третій і так далі. В результаті такої роботи одні батареї будуть перегріватися, інші – недогреваться, словом, повне розбалансування всієї гілки.

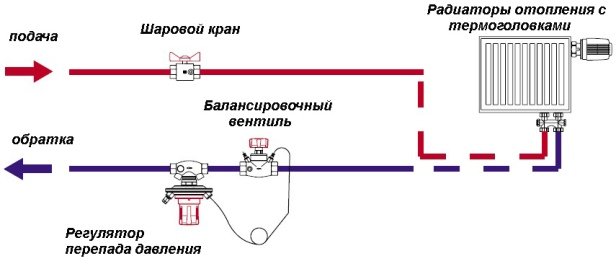

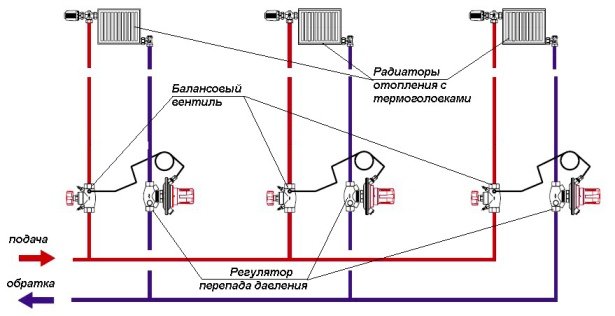

На гілки або стояки з великим числом опалювальних приладів для чіткої роботи системи потрібно ставити автоматичні балансувальні клапани. Як це слід робити, показано на схемах:
Принцип дії тут наступний. Налаштуйте балансового вентиля на максимальний розрахунковий витрата теплоносія. У процесі роботи, коли термостат будь-якого радіатора стане зменшувати споживання гарячої води, то тиск на ділянці почне зростати.
За допомогою капілярної трубки про це «дізнається» автоматичний регулятор перепаду тиску. Він швидко скоректує витрата теплоносія, і тоді інші термостати не встигне спрацювати на перекривання, система залишиться гідравлічно збалансованою.
Як ще застосовується балансувальний вентиль?
Крім регулювання окремих гілок і стояків в системі опалення, пристрій використовується і для інших цілей. Наприклад, балансовий клапан встановлюють у малий контур циркуляції твердопаливного котла, коли він замкнутий на буферну ємність. Сенс полягає в тому, щоб підтримувати температуру води в контурі не нижче 60 ?С і не ставити для цього змішувальний вузол. Але в цьому випадку витрати в котельному контурі повинен бути вище, ніж в опалювальному. Цим і займається вентиль, встановлюється на подачі.
Ще варіант установки — балансувальний кран регулює подачу теплоносія на змійовик бойлера непрямого нагріву. Останній, як правило, приєднується безпосередньо від котельного агрегату, тому правильно буде обмежити кількість теплоносія для підігріву котла. Треба сказати, що в ідеалі балансовими кранами краще оснастити всі гілки системи, включаючи контури теплої підлоги та ГВП. Подібні заходи підвищують якість функціонування опалення і однозначно ведуть до економії енергоносіїв.
Висновок
Балансувальний кран – дуже корисне і необхідне пристрій. Тільки впроваджувати його в схему треба з розумом. Наприклад, на діючі гілки, налаштовані за допомогою шайб, такий клапан ставити немає сенсу. Інша справа – реконструкція, коли до гілок додаються нові опалювальні прилади, або якщо ведеться нове будівництво. Тут для налаштування варто скористатися балансовими пристроями.
