Раніше теплогенератори для роботи на різних видах твердого палива не користувалися популярністю через дешевизну енергоносіїв і проблемної експлуатації, а також низький ККД. Зараз ситуація з енергоносіями в корені змінилася, а домогтися високої ефективності і комфорту в експлуатації допомогла автоматика для твердопаливних котлів. Вона в тій чи іншій мірі присутній на агрегатах всіх типів і цінових категорій.
Мета автоматизації котельних установок
Впровадження нових приладів і засобів автоматизації в опалювальних установках дозволяє реалізувати ряд основних функцій:
- дозована подача повітряної суміші для горіння;
- контроль параметрів і режимів роботи теплогенератора;
- непряме регулювання теплової потужності по температурі теплоносія;
- пряме регулювання потужності по температурі повітря в приміщеннях або навколишнього середовища;
- забезпечення безпечної роботи водогрійної установки;
- подача палива в автоматичному режимі;
- автоматичний розпал та погашення топки котла;
- приготування води на потреби ГВП.
Автоматика для твердопаливного котла дозволяє підвищити ККД опалювальної установки і зменшити викид шкідливих речовин в атмосферу. Інші цілі – це підвищення економічності, комфорту і безпеки експлуатації опалювального обладнання.
Короткий огляд засобів автоматизації
У старих комбінованих котлах, таких як КЧМ, ми вручну регулювали подачу повітря дверцятами зольника, за принципом звичайної печі з піддувалом. Температуру теплоносія ми контролювали візуально по термометру, але про скільки-небудь точного настроювання мова не йшла. Найпоширеніший спосіб автоматизації – встановлення термостатичного регулятора тяги з механічним ланцюговим приводом. Він сам відкриває і закриває заслінку зольника залежно від нагріву води в котельному баку.
Автоматичний регулятор тяги – це єдиний незалежний прилад, що застосовується у водогрійних установках на дровах або вугіллі.
Оскільки точність такого налаштування невисока і процес в топці залежить від природної тяги димоходу, на зміну терморегулятора прийшов вентилятор для котла, що подає в камеру згоряння необхідна кількість повітря. Продуктивністю вентилятора управляє контролер, отримуючи дані про параметри теплоносія від датчика, розташованого у водяній сорочці агрегату. Контролер оснащений дисплеєм і пультом управління, з їх допомогою виставляється бажана температура теплоносія. Подібний комплект автоматики можна придбати і змонтувати на будь-яку опалювальну установку, знявши дверцята зольника і поставивши замість неї вентилятор на монтажній пластині.
Регулювання опалення по температурі теплоносія – непряма, так як обігрівач підтримує цю температуру без прив’язки до умов навколишнього середовища. Якщо контролер володіє розширеним набором функцій, то опалення будинку можна підтримувати в залежності від вуличних умов, встановивши додаткову автоматику для твердопаливних котлів. До неї відносяться виносні регулятори температури в приміщеннях і датчик зовнішнього повітря. Вони підключаються до контролера за допомогою проводів або бездротовим способом. Отримуючи імпульси від датчиків, електронний блок управління підтримує задану температуру в приміщеннях, це пряме регулювання потужності водогрійної установки, воно вважається найбільш ефективним.

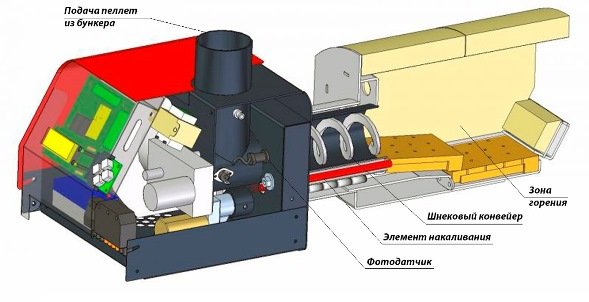

Сучасні автоматичні твердопаливні котли, що працюють на деревних гранулах (пелетах), крім засобів ефективного спалювання оснащуються системою розпалу й контролю полум’я, а також безперервною подачею палива. Розпалювання здійснює електричний елемент розжарювання після того, як пелети подані в пальник шнековим конвеєром. При появі стійкого полум’я в топці фотодатчик реєструє цю подію і передає імпульс на контролер, а той відключає електророзпал. У процесі роботи гранули насипаються в шнек з бункера. Його ємності вистачає на кілька днів, протягом яких теплогенератор не вимагає присутності людини.
Не можна не сказати про прилади безпеки, якими комплектуються твердопаливні котли з автоматикою. Найважливіший з них – запобіжний клапан, його завдання — скидати з котлового бака воду при її перегрів і досягненні критичного тиску. Прилад не залежить від електрики і захищає обшивку агрегату і трубопроводи від руйнування. Крім нього у водяну сорочку може бути вмонтований датчик перегріву, реєструючий перевищення температури на ранній стадії, забезпечуючи ще один ступінь захисту. Наведемо перелік додаткових приладів автоматики, якими комплектуються твердопаливні агрегати:
- датчик контролю тяги;
- датчики рівня води в сорочці;
- вентилятор – димосос;
- реєстратори тиску;
- вбудований циркуляційний насос;
- датчик витрати теплоносія і води для ГВП;
- датчики рівня пелет або вугілля в бункері.
Вся ця автоматика твердопаливного котла пов’язана з контролером, дозволяючи йому керувати процесами і сигналізувати про нештатних ситуаціях. В останніх моделях контролерів реалізована функція віддаленого управління через інтернет за допомогою мобільних додатків.
Висновок
Поряд з перевагами, притаманними атоматическим водонагрівачам на твердому паливі, є істотний недолік – залежність від електрики. Разом з його відключенням у будинку зникає тепло, для підстраховки доводиться купувати блоки безперебійного живлення або бензинові електростанції.
