Автоматика для газових котлів опалення

Зміст:

  • Функції та принцип дії автоматики безпеки
  • Короткий огляд популярних виробників виробів
  • Висновок

Всі сучасні опалювальні установки, що використовують в якості енергоносія природний газ, мають високий рівень безпеки, що досягається за рахунок впровадження засобів автоматики. Вони контролюють і управляють процесом роботи опалювальних агрегатів. В даному матеріалі нами буде розглянуто автоматика для газових котлів від найвідоміших виробників, що найбільш часто встановлюється на вітчизняні та імпортні котли.

Автоматика для газових котлів опалення

Функції та принцип дії автоматики безпеки

У відповідності з нормативними документами засоби автоматики котельних установок повинні зупиняти їх роботу шляхом відсікання подачі палива при наступних Автоматика для газових котлів опаленняситуаціях:

  • тяга в димоході недостатня і виникає небезпека чаду;
  • тиск газу в подаючому трубопроводі занадто низький або навпаки, занадто висока;
  • згасло полум’я запальника.

Перераховані ситуації можуть призвести до згасання основного пальника і загазованості приміщення, що неприпустимо. З цієї причини автоматика безпеки газових котлів повинна бути встановлена на всіх котлах старого зразка, де вона не була передбачена виробником. Хоча найчастіше провести заміну опалення обходиться дешевше, ніж придбати і встановити автоматику на старий. Крім недопущення загазованості приміщення або чаду в її функції також входить підтримання температури теплоносія на певному рівні, заданому користувачем.

Щоб зрозуміти, як працює автоматика котла, коротко розберемо її пристрій. Слід зауважити, що як зарубіжні, так і російські виробники використовують у своїх виробах однаковий принцип роботи, хоча конструктивно прилади можуть значно відрізнятися. Найбільш простими і дуже надійними традиційно вважаються автоматичні газові клапани італійських виробників, тому вони зустрічаються найчастіше.

Яскравим представником таких газових приладів є італійська автоматика SIT, а точніше, її найбільш популярна модифікація 630 EUROSIT, чиє пристрій показано нижче.

Автоматика для газових котлів опалення

Пристрій автоматики SIT

Всі елементи конструкції поміщені в один корпус, до якого підведено трубопроводи газу. Крім цього, до приладу приєднана капілярна трубка від датчиків тяги і температури (термопари), газопровід харчування запальника і кабель від пъезоэлемента. Всередині розташований відсікаючий електромагнітний клапан, чиє нормальний стан – «закритий», а також регулятор тиску газу і пружинний клапан.

Будь автоматичний газовий котел, забезпечений комбінованим газовим клапаном EUROSIT або іншим, запускається в роботу ручним способом. Спочатку паливний тракт перекритий електромагнітним клапаном, що відкривається шляхом натискання на регулювальну шайбу, після чого паливо заповнює камери приладу і по малому газопроводу виходить до запальнику. Утримуючи шайбу, натискаємо кнопку пъезоэлектрического пристрою і підпалюємо запальник, нагріваючий термочутливий елемент в протягом 10-30 сек. Той, у свою чергу, виробляє напругу, утримуюче електроклапан у відкритому стані, після чого регулювальну шайбу можна відпустити.

Далі все просто, шайбу повертаємо до необхідного поділу і тим самим відкриваємо доступ палива до пальника, що самостійно підпалюється від запальника. Оскільки автоматика газових котлів покликана підтримувати встановлену температуру теплоносія, втручання людини більше не потрібно. Тут принцип такий: середа в капілярній системі при нагріванні розширюється і впливає на пружинний клапан, закриваючи його по досягненні високої температури. Пальник затухає до тих пір, поки термопара не охолоне і подача газу не відновиться. Докладно роботу італійської автоматики SIT можна вивчити, переглянувши відео.

Короткий огляд популярних виробників виробів

Друге місце за популярністю серед зарубіжних газових клапанів після «італійців» впевнено займає автоматика Honeywell американського виробництва. Найпростіша модель комбінованого пристрою працює за таким же принципом, що і EUROSIT і володіє тим же набором функцій.

Під цим брендом на ринку присутні й інші види автоматики для газових котлів і інших газових установок з розширеними можливостями. Наприклад, модель Honeywell VR 400 забезпечена двома клапанами з сервоприводом для роботи з електронними блоками керування газових котлів або виносними контролерами. Автоматика для газових котлів опаленняПрилад має наступні додаткові функції:

  • система плавного розпалу;
  • модуляційний режим роботи;
  • вбудований сітчастий фільтр;
  • підтримання режиму пальника «мале полум’я»;
  • додаткові виходи для підключення реле мінімального і проміжного тиску.

Враховуючи умови експлуатації в країнах пострадянського простору, не втрачає своєї актуальності установка автоматики на газовий котел, що адаптована до цих умов. Такі прилади пропонують багато російські виробники, серед них заслуговують уваги об’єднані газові клапани Оріон і автоматика САБК. Останню виготовляє компанія «СервисГаз» (р. Ульяновск), причому асортимент продукції для газових установок дуже широкий.

У нього входять як найпростіші прилади безпеки з мінімальним набором функцій, так і комплекти обладнання, в які входить кілька блоків: керуючий, силової та газові. Продукція бренду САБК добре відома споживачам своєю доступною вартістю і ремонтопридатністю.

Автоматика для газових котлів опалення

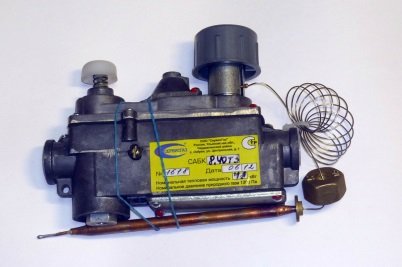

Установка САБК

Широкою популярністю користується і автоматика Оріон, а саме моделі для побутових котлів Оріон – 16 і Оріон – 20. Ці 2 вироби використовують у своїй роботі той же принцип з термопарою, електромагнітним клапаном і пъезорозжигом, тільки крім основних функцій дані пристрої можуть підтримувати режим малого полум’я пальника при досягненні заданої температури теплоносія. Спектр їх застосування – газові котельні установки потужністю до 32 кВт.

Висновок

Сучасна автоматика для газового котла відіграє значну роль в безпечної експлуатації опалювального обладнання, зараз без неї неможливо обійтися. Інша справа, що більш дорогі італійські та американські прилади відрізняються високою надійністю і довговічністю, це перевірено роками роботи на різних водогрійних установках.
