Крім знайомих всім кранів Маєвського у сучасних системах опалення повсюдно використовується такий пристрій, як автоматичний повітровідвідник. Його завдання – видалити повітря на певній ділянці теплової мережі без втручання людини. Як влаштований цей важливий прилад, принцип його дії і місця установки, — всі ці нюанси будуть розглянуті в даній статті.
Пристрій і принцип дії повітрявідводчика
В силу різних обставин в системах водяного опалення може з’явитись повітряна пробка, що перешкоджає нормальній циркуляції теплоносія. В результаті спостерігається охолодження частини радіатора або кількох батарей, які знаходяться на одній гілці або стояку. Щоб з’явився повітря міг самостійно покинути систему, в певних її точках передбачається встановлення повітрявідводчика, що діє в автоматичному режимі.

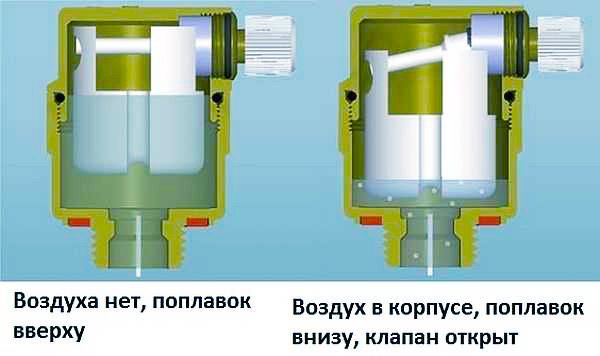

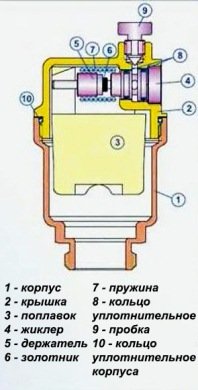

Прилад являє собою герметичний металевий корпус з приєднувальним патрубком, які знаходяться знизу. Усередині корпусу в камері розміщений поплавок з полімерного матеріалу, з’єднаний тягою з голчастим клапаном, чиє отвір зроблено в самому верху кришки. Детально пристрій повітрявідводчика показано на схемі:
Нормальний стан воздухоотделителя – це коли корпус заповнений теплоносієм, поплавок піднято в максимальне верхнє положення, а голчастий клапан закритий. З плином часу повітря з мережі невеликими порціями надходить у камеру приладу і витісняє воду.

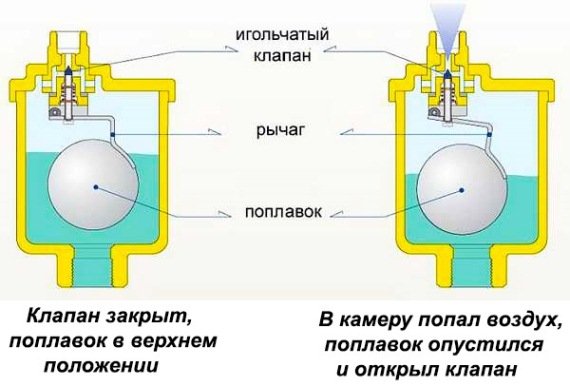

Поплавок поступово опускається і в критичній точці починає допомогою тяги відкривати клапан, сполучається з атмосферою. Завдяки цьому весь накопичився в камері повітря під тиском води швидко покидає її через відкритий отвір. У цьому і полягає принцип роботи автоматичного повітрявідводчика, що зображено на малюнку:
Після того як весь повітря пішов назовні, його місце в камері займає вода, піднімаючи поплавок у вихідне положення. Клапан закривається і воздухосбрасыватель переходить в режим очікування. Також дуже важливу роль відіграє автоматичний поплавковий повітровідвідник під час спорожнення системи або її ділянки. Оскільки при зниженні рівня теплоносія в камері важіль відкриє клапан, то це дозволить повітрю увійти в систему і тим самим прискорити її спорожнення.
Види автоматичних повітряних клапанів
За виконанням прилади можна розділити на 3 види:
- прямі;
- кутові;
- радіаторні.
Примітка. Незважаючи на зовнішні відмінності та різні сфери застосування, принцип дії повітрявідводчика залишається незмінним.
Найбільш поширені традиційні прилади з прямим приєднувальним патрубком. Сфера їх застосування дуже широка. В першу чергу автоматичні воздухоотделители призначаються для випуску повітря через найвищі точки трубопровідної мережі. Для цього їх ставлять в самому верху вертикальних стояків, куди за законами фізики прагнуть потрапити всі повітряні скупчення, що з’явилися в трубах. Якби не автоматичні повітровідвідники в системі опалення, здійснювати скидання повітря з найвищих точок вручну було досить важко.

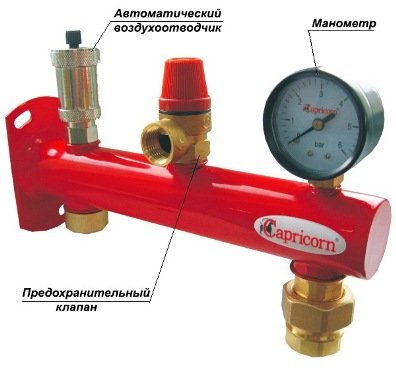

Закриті системи опалення, що перебувають під тиском, забезпечуються групами безпеки котла, що розташовуються на подаючому трубопроводі, що виходить з теплогенератора. Разом із запобіжним клапаном і манометром у цю групу входить і автоматичний повітряний клапан. Його завдання – стравлювати повітря при заповненні котлового бака водою. Якщо обв’язка агрегату виконана завбачливо, то при необхідності його завжди можна відсікти від решти системи і з допомогою воздухосбрасывателя спорожнити, а після обслуговування знову заповнити.
Примітка. Група безпеки для опалення повинні встановлюватися в обов’язковому порядку на котли, що спалюють тверде паливо.

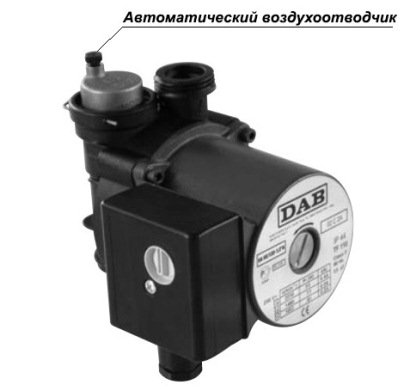

Також прилади для скидання повітря застосовуються в деяких моделях циркуляційних насосів. Мета – забезпечити безперебійну роботу перекачивающего агрегату. Справа в тому, що насос може переміщати тільки нестисливу середовище – воду або іншу рідину. Попадання повітря в зону робочого колеса агрегату загрожує повною зупинкою циркуляції теплоносія, чому і покликаний перешкодити повітровідвідник циркуляційного насоса. Повітря або пару з котла, який потрапив в цю зону, буде негайно стравлен назовні і насос продовжить свою роботу.
Кутові і радіаторні воздухоотводчики

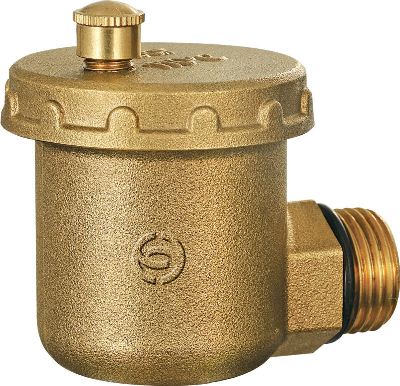

У різних опалювальних системах може виникнути безліч ситуацій, коли потрібно видаляти повітряні пробки в самих важкодоступних або віддалених місцях. Всі їх перелічити неможливо, так як варіантів дуже багато. Там, де встановити простий клапан не представляється можливим, оскільки труба з різьбою на кінці знаходиться в горизонтальному положенні, підійде кутовий повітровідвідник. Його патрубок, що виходить знизу, повертає під кутом 90? і може бути приєднаний до горизонтального ділянки.
Необхідно відзначити, що кутовий повітровідвідник з зовнішнім різьбовим приєднанням нічим, крім поверненого патрубка, не відрізняється від звичайного прямого клапана і може використовуватися замість нього за необхідності.

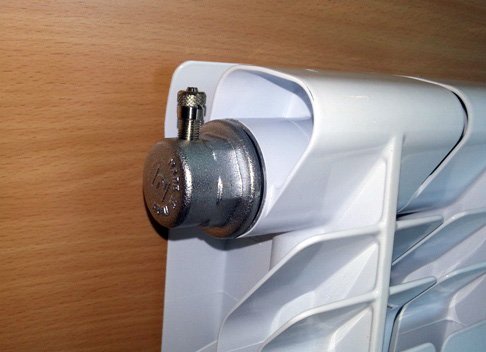

Найчастіше для автоматичного стравлювання повітря з батарей замість традиційного крана Маєвського деякі користувачі ставлять кутовий клапан. Це буває актуально при неприємному збігу обставин, коли гази утворюються в мережі постійно і відбувається це як раз в радіаторах. Причина – хімічна реакція речовин, іноді присутніх в воді, з алюмінієвим сплавом батарей при підвищеній температурі. Клапан з кутовим патрубком ставити немає сенсу, адже існує спеціальний автоматичний повітровідвідник для радіаторів, зображений на фото:
Ці пристрої призначені тільки для батарей і мають відповідне різьбове приєднання. Замість ручних кранів їх краще ставити на обігрівачі з алюмінію або частково біметалічні, де теж є контакт сплаву з водою. В інших ситуаціях радіаторний повітровідвідник монтується за бажанням, але те, що він привнесе зручність в експлуатації, не викликає сумнівів.
Примітка. Традиційні чавунні батареї, включені в централізовану мережу теплопостачання, краще все-таки оснастити ручним краном Маєвського і зливним патрубком.

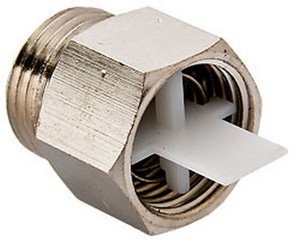

Для зручності обслуговування і прочищення у продажу є комплектні пристрої — автоматичні повітровідвідники з клапаном. Останній являє собою невеликий різьбовий переходничок з підпружиненим пелюстковим клапаном всередині. Перехідник накручується на різьбу безпосередньо перед воздухосбрасывателем і служить для того, щоб при діючій системі можна було зняти його і почистити або замінити. Подібними перехідниками забезпечуються воздухоотводчики DANFOSS, VALTEK і багатьох інших відомих брендів.
Висновок
Працює в автоматичному режимі повітровідвідник з повітряним клапаном став одним з найважливіших елементів сучасних опалювальних систем. Конструкція приладу дуже проста, а значить, — надійна, він виходить з ладу досить рідко. І то, в більшості випадків із-за низької якості теплоносія.
