Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

Вікна ПВХ можна поставити і без залучення професійних монтажників

Є бажання заощадити, але установка пластикових вікон своїми руками здається складною? На основі особистого досвіду я знайшов саму просту і надійну технологію проведення робіт. Візьміть її за основу, і результат роботи не буде поступатися професійного монтажу.

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

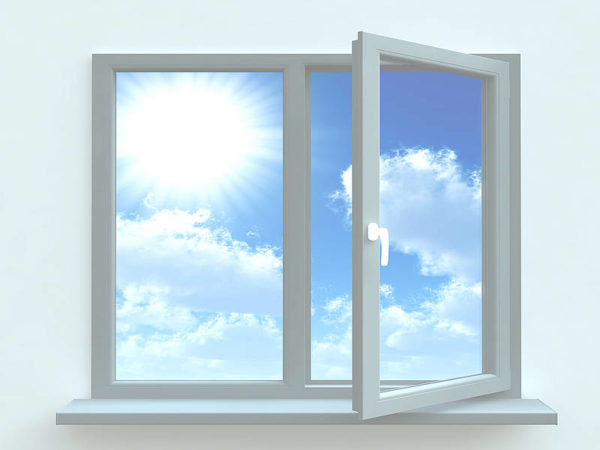

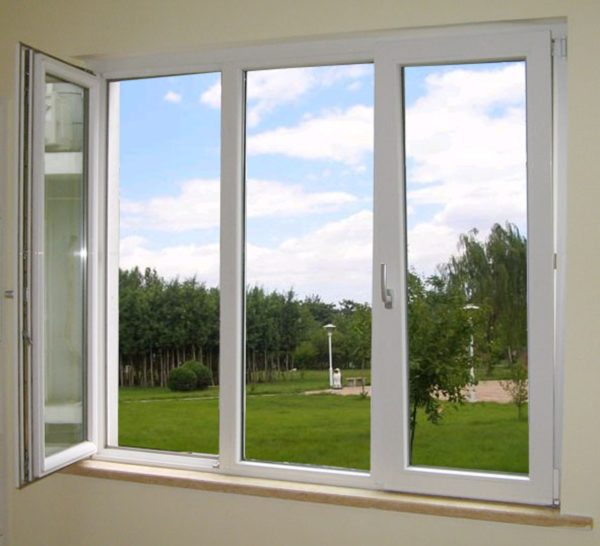

Якісно встановлене пластикове вікно дозволяє скоротити втрати тепла в 2 рази в порівнянні з дерев’яними конструкціями

Матеріали та інструмент

Монтаж вікон ПВХ вимагає наявності наступних матеріалів:

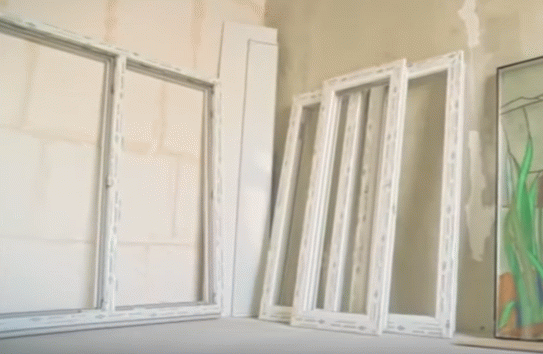

Ілюстрація Опис Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Віконний блок. Він замовляється за розмірами вашого отвору і поставляється в зібраному вигляді. У комплекті з вікном завжди замовляйте підвіконня і відлив. Всі компанії, що продають вікна, надають послугу безкоштовного виміру, краще нею скористатися.

Якщо вас почнуть переконувати, що самі ви поставити вікно не зможете — не вірте. Це всі прийоми для того, щоб компанії побільше заробити, монтаж можна зробити і не маючи досвіду.

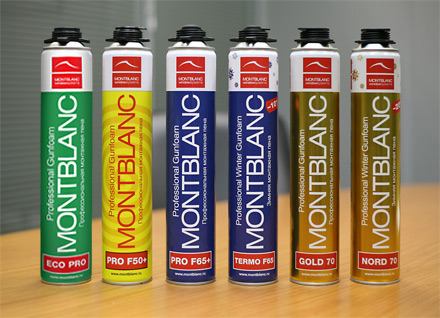

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Монтажна піна. Використовується для заповнення стиків і закріплення конструкції. Краще купувати професійний варіант, так як він зручніше у використанні і дозволяє наносити склад набагато точніше.

Витрата монтажної піни залежить від щілин, які потрібно заповнювати. На стандартне трьохстулкове вікно в квартирі зазвичай вистачає одного балона. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Кріплення для вікон. Є три основні варіанти:

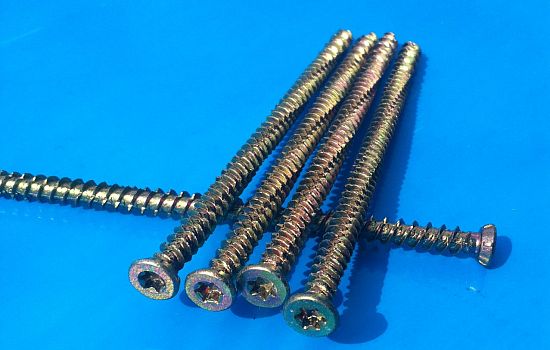

  • Шурупи по бетону (їх ще називають нагеля). Саме вони показані на фото. Вироби просто вкручуються у попередньо просвердлений отвір;
  • Рамні анкери. Вставляються в отвори і затягуються викруткою;

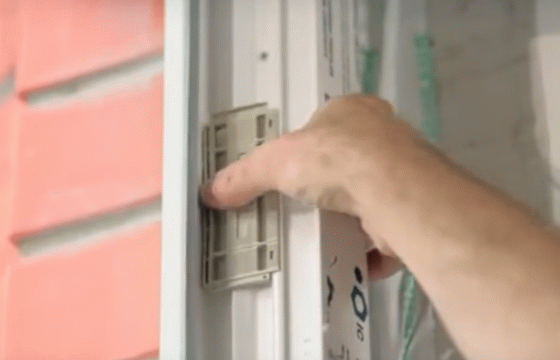

  • Кріпильні пластини. Цей тип кріпильних елементів відрізняється тим, що під нього не потрібно свердлити отвори в рамі. Початківцям я рекомендую використовувати один з двох перших варіантів з огляду на більш надійного монтажу.

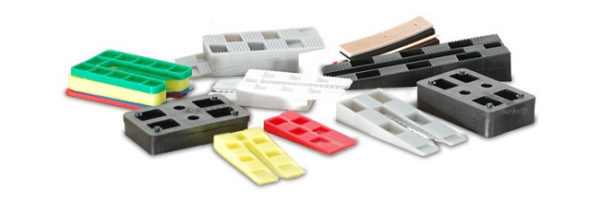

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Розпірні клини і пластини. Використовуються для виставлення віконної рами в потрібному положенні і її первинної фіксації в прорізі. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Стрічки для монтажу вікон. Використовується 3 типи:

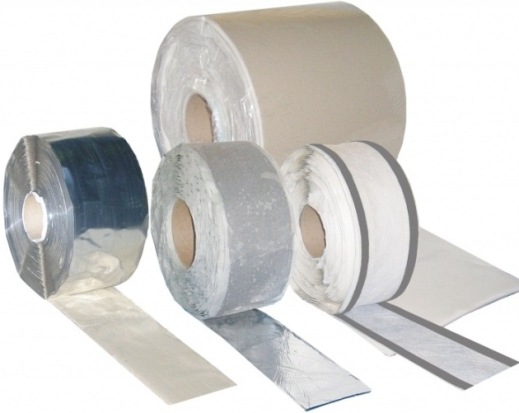

  • Пароізоляційна самоуплотняющаяся стрічка (ПСУЛ) для зовнішньої частини рами;
  • Пароізоляційна стрічка для захисту монтажної піни з внутрішньої сторони приміщення;
  • Дифузійна стрічка для захисту простору під відливом від проникнення вологи.

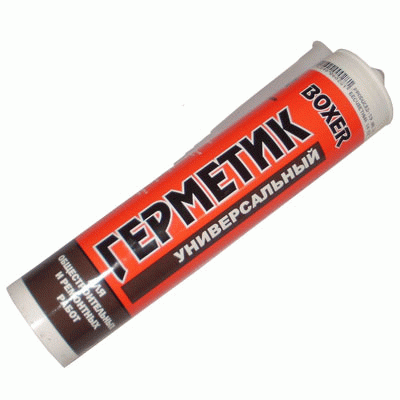

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Герметик силіконовий. Необхідний атмосферостійкий варіант, так як складом будуть кріпитися стики між стіною і відливом з зовнішньої сторони.

Установка вікон ПВХ виробляється з допомогою такого набору інструменту:

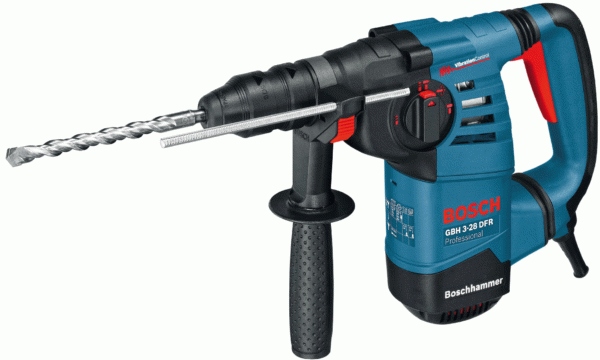

  • Перфоратор. Необхідний для свердлення отворів під кріплення, а також для збивання зайвого матеріал з отвору після демонтажу старих конструкцій. Не забудьте укомплектувати інструмент буром потрібного діаметру і довжини і лопаткою для видалення розчину і цегли;

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

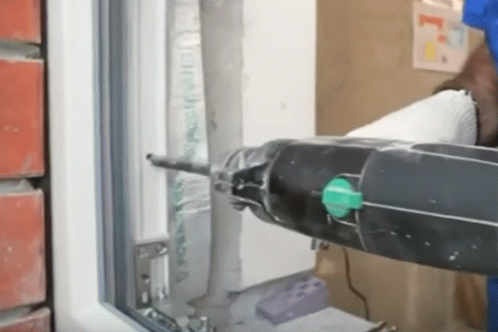

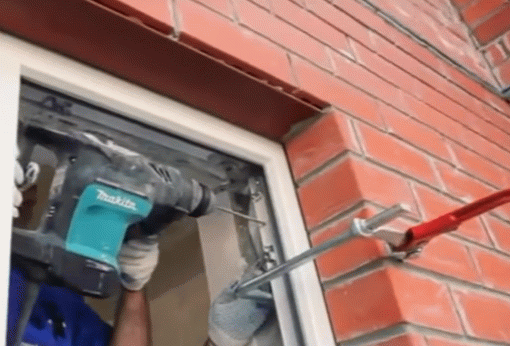

Перфоратор дозволяє швидко виконати отвори в отворах під установку кріплення для вікон

  • Шуруповерт. Буде використовуватися для закручування кріплення для свердління отворів в пластикових рамах під кріплення. Інструмент укомплектовується свердлами і насадками під кріплення (зазвичай шурупи по бетону закручуються насадкою Т30);

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

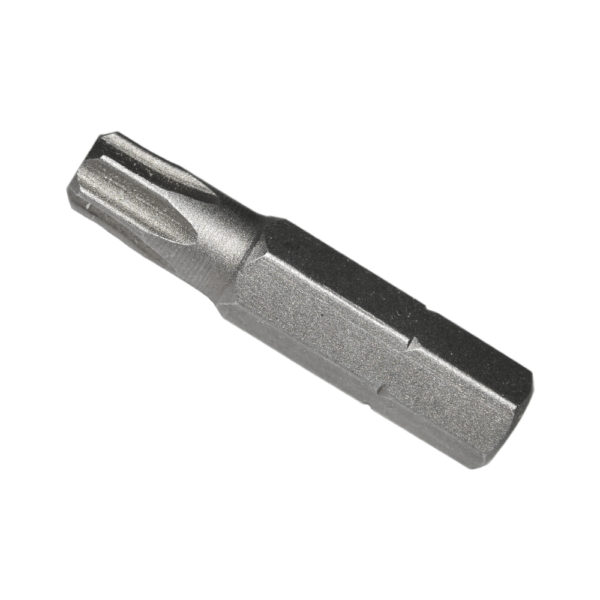

Шурупи по бетону закручуються спеціальною насадкою, яка маркується Т30

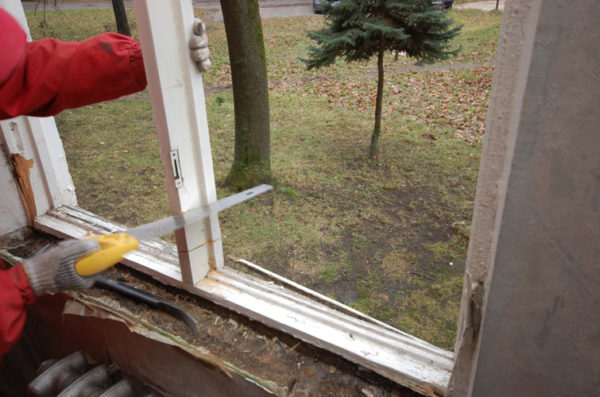

  • Ножівка або електролобзик. Ці пристосування використовуються для розпилювання старої віконної рами, так як видерти її цілком вдається нечасто;

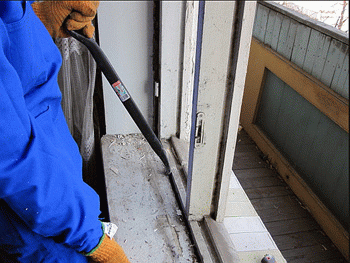

  • Монтування. Потрібна і для демонтажу старих конструкцій, і для установки пластикового вікна. З допомогою монтування дуже легко рухати конструкцію і піднімати її для підкладки клинів при вирівнюванні;
  • Шпатель. Використовується для зняття штапика, щоб вийняти склопакет перед монтажем вікна;

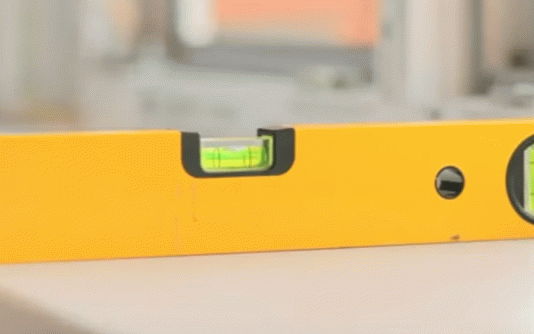

  • Будівельний рівень, олівець і рулетка.

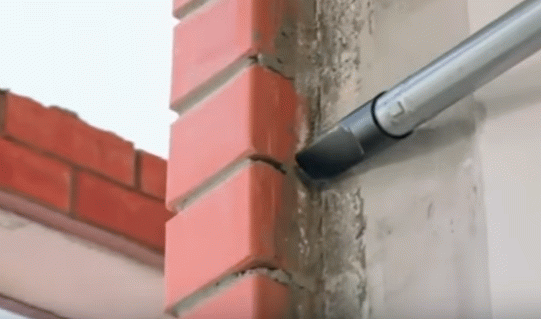

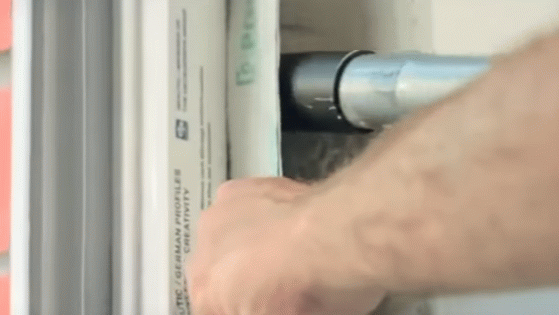

  • Пилосос або віник — для видалення сміття;
  • Побутовий розпилювач — для зволоження поверхонь;
  • Будівельний ніж — для різання стрічок;

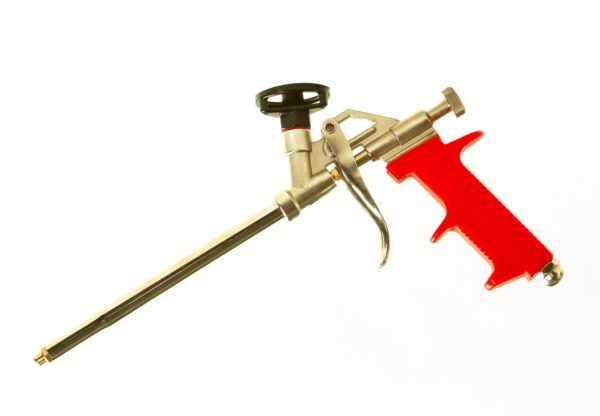

  • Пістолет для монтажної піни. З його допомогою ви зможете розподілити склад точно і швидко. Вибирайте варіанти з можливістю регулювання подачі піни;

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

Пістолет повинен бути з регулюванням подачі, щоб було зручно закладати і широкі і вузькі щілини

  • Струбцини. Потрібно 4 самозажимных конструкцій, які дозволять зафіксувати раму при її установці. Якщо їх немає, то нічого страшного, але з струбцинами процес пройде набагато простіше.

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу

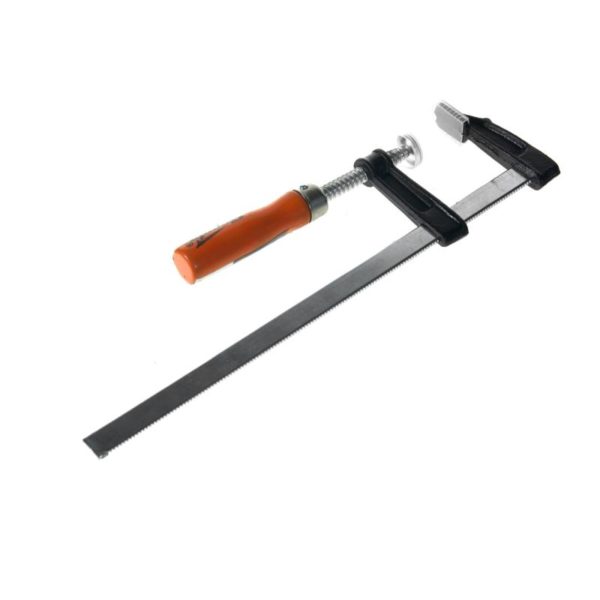

Самозажимні струбцини допомагають зафіксувати віконну раму в необхідному положенні

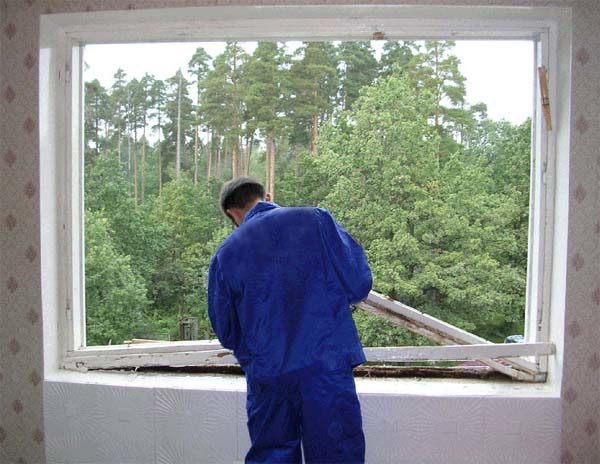

Демонтаж старого віконного блоку і підготовка отвору

Цей етап складається з наступних дій:

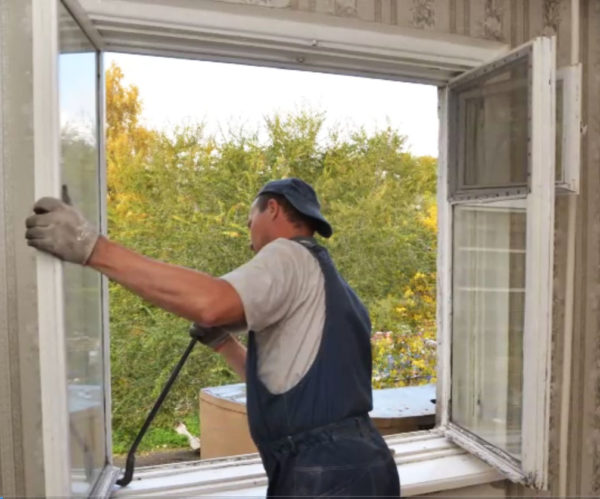

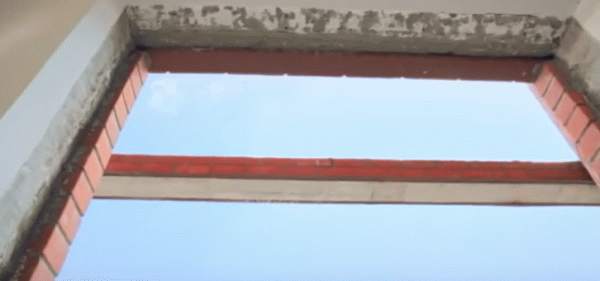

Ілюстрація Опис етапу Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Знімаються стулки. Демонтаж старого вікна починається зі зняття стулок. Для цього вони відкриваються, після чого під нижню частину підставляється монтування і конструкція підводиться. Старі рами сходять з петель і їх потрібно акуратно прибрати, щоб не розбити скло в кімнаті. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу З допомогою монтування демонтується підвіконня. Найчастіше він прибитий величезними цвяхами, тому доведеться докласти зусилля, щоб видерти його. Найзручніше вставляти монтировку між рамою і підвіконної дошкою. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу На рамі робляться надпілов. Спочатку потрібно розпиляти та прибрати перемичку. Потім можна приступати до надрізів внизу і вгорі віконного блоку. Розрізати до кінця зовнішню частину не вийде, пиляйте до тих пір, поки є можливість. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Демонтується зовнішня частина рами. З допомогою монтування потрібно просто зламати конструкцію у місці надрізу, а потім акуратно дістати всі елементи. Головне — відокремити нижню частину, потім все піде швидко. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Отвір очищається від усього зайвого. Якщо на ньому є напливи від старого розчину, який тримав раму, його потрібно збити перфоратором або молотком. В отворі не повинно бути нічого такого, що заважає монтажу. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Поверхня очищається. Останнім етапом підготовки віконного отвору є очищення його від бруду і пилу. Найпростіше провести роботу з допомогою пилососа, але можна використовувати і простий віник.

Підготовка до монтажу вікон

Перед тим як встановити пластикові вікна своїми руками, їх треба підготувати — розібрати і наклеїти стрічки. Процес виглядає так:

Ілюстрація Опис етапу Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Прикріплюється ручка. Зазвичай вона йде окремо. Щоб прикріпити елемент, потрібно повернути кришку на 90 градусів, щоб відкрити отвори під саморізи. Потім поставити ручку на місце та зафіксувати кріпленням. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Знімається шплінт у верхній петлі. Процес простий:

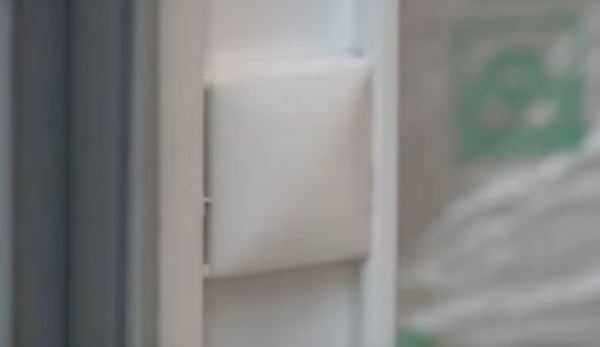

  • З верхньої петлі знімається декоративна кришка;

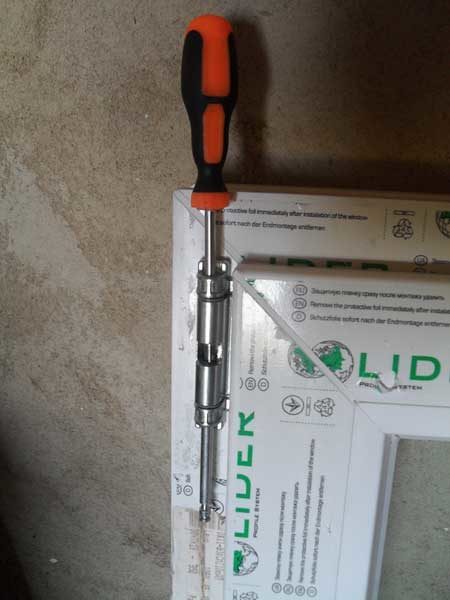

  • Зверху на шплінт потрібно натиснути викруткою і продавити його вниз;
  • Повністю виймати його не треба, він зафіксується в нижньому положенні.

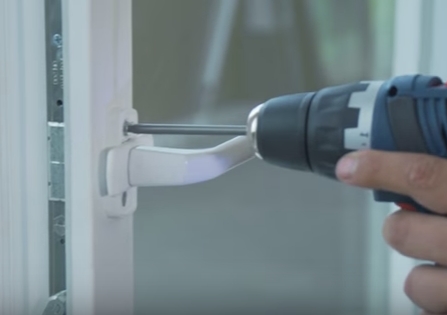

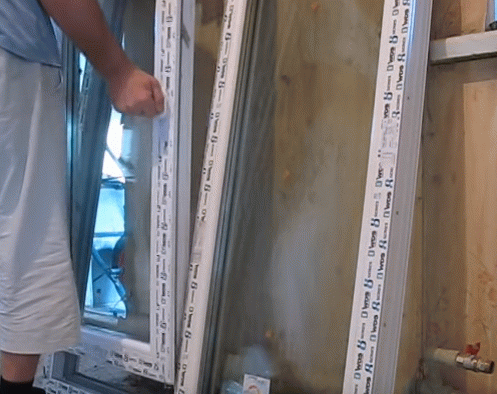

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Стулка знімається. Для цього ручка повертається в положення «відкрито», після чого елемент відкидається і піднімається вгору. Стулка сходить з нижнього штиря, тепер її потрібно поставити в стороні, щоб вона не заважала. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Знімається штапик на глухому склінні. Це робиться з допомогою шпателя або ножа. Потрібно акуратно вставити інструмент в щілину між рамою і штапиком і видавити його з паза. Робота починається з довгих елементів, так як їх простіше знімати. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Склопакет виймається з вікна. Робіть це акуратно, так як вага цього елемента великий. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Рама ставиться близько отвору, решта забирається в бік. Стулки і склопакети ми будемо ставити назад вже після монтажу. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Переверніть раму і перевірте підставочний профіль. Він розташовується в нижній частині і використовується як опора і елемент кріплення підвіконня й відливу.

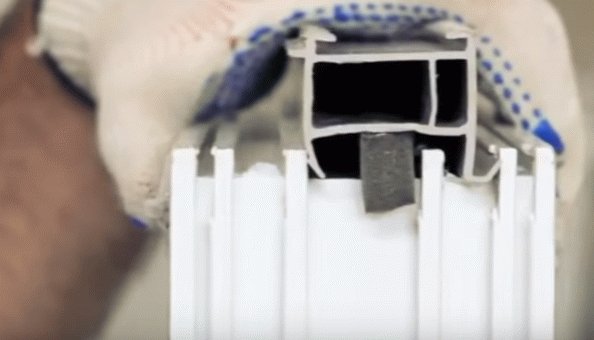

Між подставочным профілем і рамою повинна бути ущільнювальна стрічка, якщо її немає, то елемент потрібно зняти і покласти ущільнювач. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Рама виставляється в прорізі. При установці вікон доведеться, як мінімум двічі виставляти конструкцію.

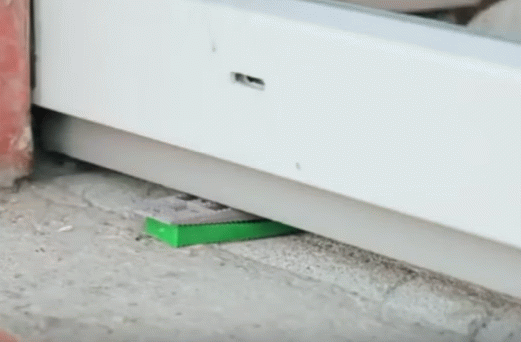

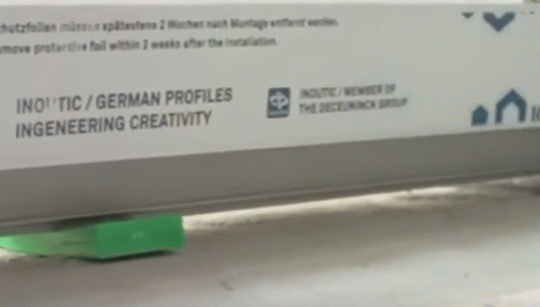

В першу чергу підкладіть під основу пластикові клини, щоб створити зазор і виставити раму. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Горизонтальність розташування рами перевіряється рівнем. Дуже важливо виставити конструкцію рівне. Її положення регулюється за допомогою клинів. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Перевіряється розташування рами з зовнішньої сторони отвору. Виступи повинні бути однаковими по сторонах. Якщо не перевірити, то може виявитися, що одна сторона стирчить сильно, а другий майже не видно.

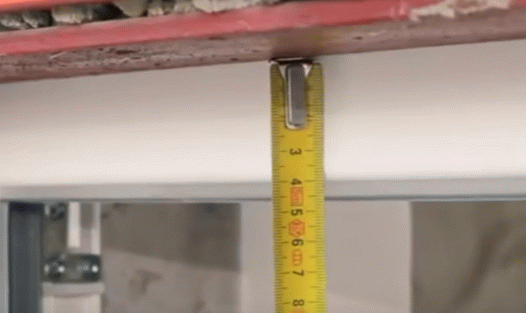

Відстані зверху і знизу теж повинні бути приблизно однаковими, оскільки конструкція виглядає більш привабливо. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу По периметру укосу чертится лінія на рамі. Потрібно розмітити олівцем лінії або поставити рисочки через кожні 20 див. Вони будуть служити орієнтирами для приклеювання стрічки ПСУЛ. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Рама знімається і на неї клеїться стрічка ПСУЛ. Робота проводиться так: рама дістається з отвору, після чого уздовж лінії клеїться стрічка, вона розташовується з відступом в 2-3 мм від вашої розмітки.

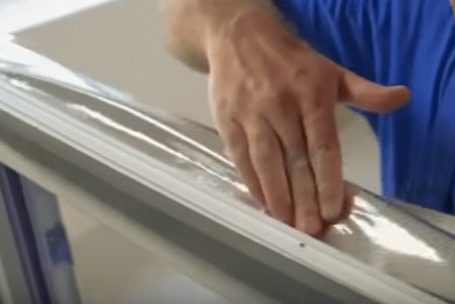

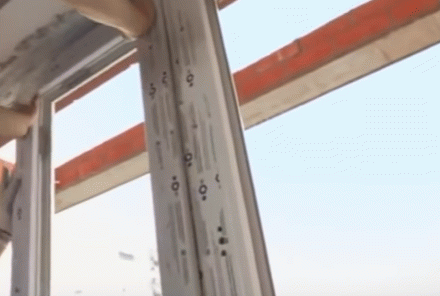

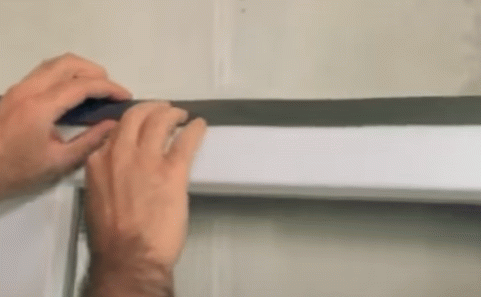

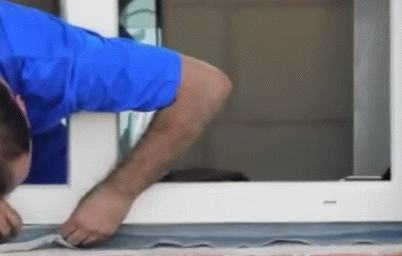

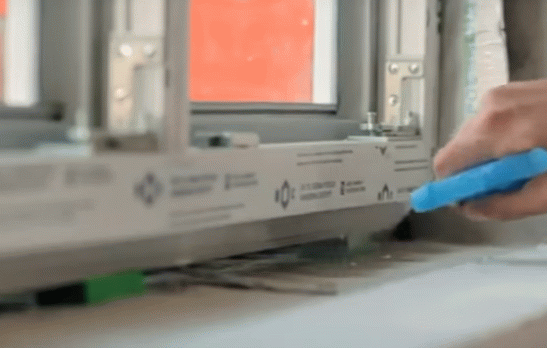

Відрізається потрібний шматок ПСУЛ, знімається захисний шар, і вона притискається до поверхні. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Важливо правильно стикувати кути стрічки. Її не можна перегинати так, як показано на рисунку. Потрібно нарізати шматки потрібної довжини і акуратно стикувати їх на кутах, щоб на з’єднаннях не було щілин. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу З внутрішньої сторони клеїться пароізоляційна стрічка. Знімається захисний шар з одного боку стрічки, і вона приклеюється до торця рами уздовж внутрішньої сторони конструкції.

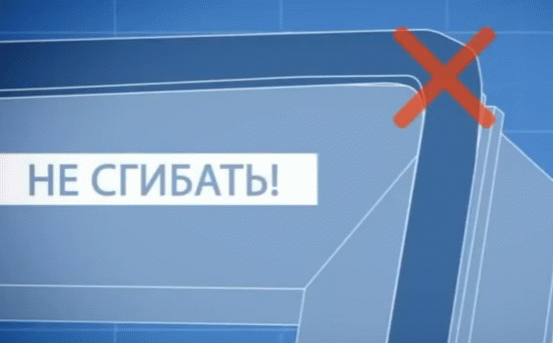

Важливо добре притиснути матеріал, на кутах можна перегинати елемент, необов’язково його різати.

Установка вікна

Розберемося, як вставити пластикове вікно своїми руками:

Ілюстрація Опис етапу Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Рама виставляється в прорізі. На цей раз вона розташовується так, як і буде закріплена. Під підставу в 2-3 місцях ставляться клини, кількість підкладок залежить від ширини конструкції.

З допомогою клинів виставляється горизонтальне розташування вікна. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Виставляється вертикальне положення рами. Дуже важливо виставити точний рівень у всіх площинах: по горизонталі, і по вертикалі, і відносно отвору.

Краще зайвий раз все перевірити ще раз, ніж потім виявити, що ви закріпили вікно шкереберть. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Положення рами фіксується струбцинами. Якщо їх немає, то по боках забиваються клини або дерев’яні бруски. Важливо забезпечити нерухомість конструкції при подальших роботах. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу В рамі свердлити отвори під шурупи. Використовується свердло діаметром 8 мм, Верхнє і нижнє отвори робляться з відступом 20 см від кутів, ще одне розташовується посередині.

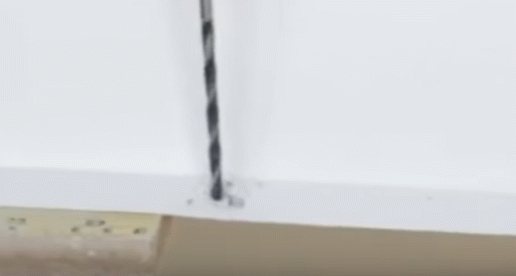

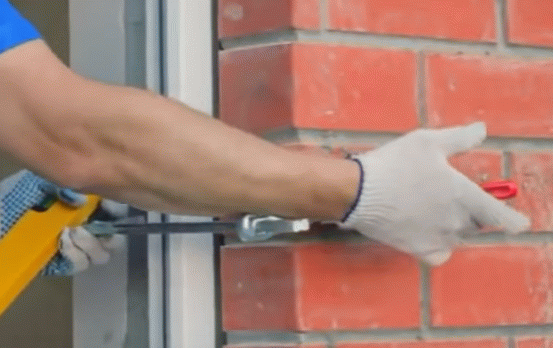

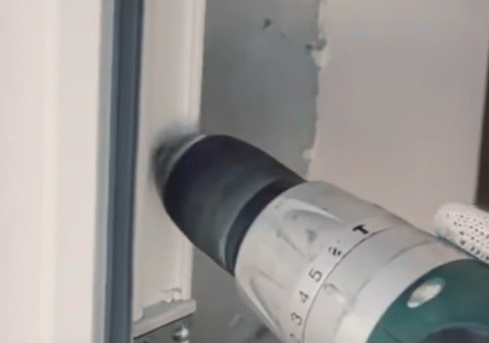

Робота проводиться свердлом по металу, треба зробити отвори в пластиковій рамі. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Свердлиться отвір в укосі. Робота проводиться перфоратором. Для буріння використовується бур діаметром 6 мм.

Довжина повинна бути такою, щоб шуруп заходив в стіну на глибину не менше 80 мм Шурупи підбираються по укосу, вони можуть мати довжину до 202 мм. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу В глухих стулках зовнішній отвір розширюється. Там, де буде ставитися склопакет, треба утапливать кріплення на поверхню.

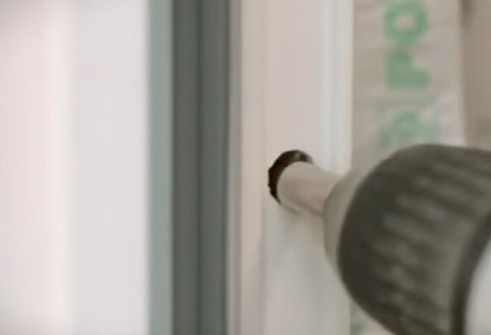

Тому зовнішня стінка рами просвердлюється свердлом 12 мм, щоб капелюшок шурупа при закручуванні йшла всередину.

Висвердлюється тільки зовнішня частина, не потрібно проходити через всю раму. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Вкручуються шурупи. На фото показаний варіант з утапливанием кріплення всередину рами.

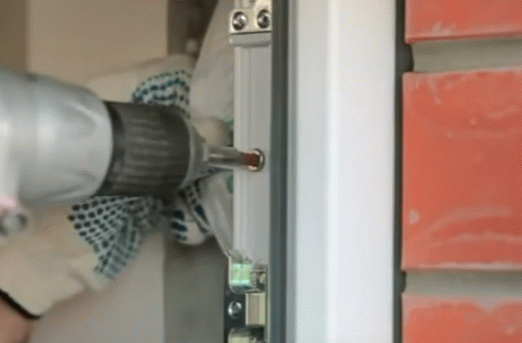

В цьому випадку вам знадобиться біта на шуруповерт довжиною 50 мм, короткий варіант просто не дістане, і ви не зможете затягнути кріплення як слід.

Дуже важливо не затягувати кріплення занадто сильно. Часто недосвідчені майстри дуже стараються і закручують шурупи з усіх сил. Це особливо небезпечно посередині рами — вона може вигнутися, і ви просто не вставите стулку, доведеться переробляти всю роботу. Зусилля при монтажі має бути помірним.

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Так кріпиться рама в місцях із стулками, що відкриваються. Кріплення не топиться, а просто затягується, щоб капелюшок злегка виступала над поверхнею. Заважати роботі системи вона не буде. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу На капелюшки шурупів одягаються заглушки. Вони просто замикаються в пази і закривають місця кріплення, роблячи внутрішню частину рами більш привабливою. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Всі примикання по периметру очищаються від пилу. Найкраще пройтися пилососом, так ви швидко і якісно видалити всі забруднення. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу З зовнішньої сторони приклеюється дифузійна стрічка. Вона кріпиться до нижньої частини рами і захищає простір під відливом від попадання вологи. Стрічка клеїться на підставочний профіль по всій ширині отвору. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Друга сторона стрічки приклеюється до укосу. Процес виглядає так:

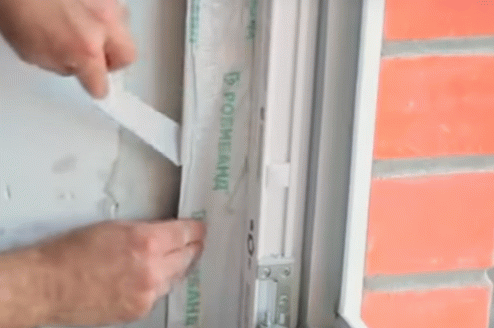

  • Поверхню протирають від пилу;
  • З стрічки знімається захисний шар, і вона щільно притискається до поверхні.

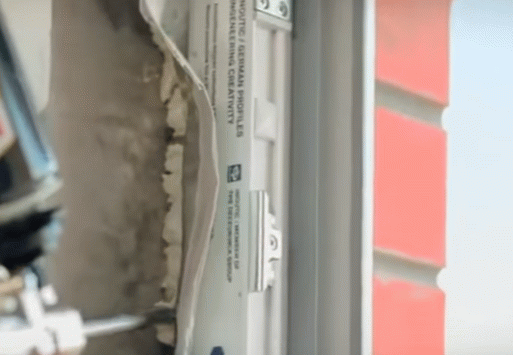

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Поверхню рами та укосу по периметру зволожується. Для цього використовується звичайний побутовий розпилювач. Зволоження забезпечує високу адгезію монтажної піни. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Стики заповнюються монтажною піною. Монтаж ПВХ вікон неможливий без цього етапу. Робота проводиться з внутрішньої сторони приміщення, пароізоляційна стрічка відгинається, і в стик акуратно наноситься піна.

Вона повинна заповнити весь простір. Занадто багато складу наносити не варто, після нанесення піна буде трохи розширюватися. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу До укосу по периметру приклеюється пароізоляційна стрічка. Після нанесення піни потрібно закрити стик. З краю знімається захисна стрічка і пароізоляція притискається до укосу. Закриваючи монтажний шов, ви забезпечуєте захист піни від вологи з приміщення.

Встановлення відливу і підвіконня

Після установки рами монтаж пластикових вікон не закінчується, потрібно встановити підвіконня і відлив:

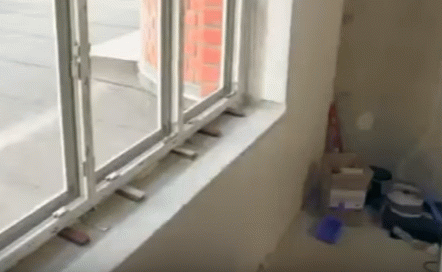

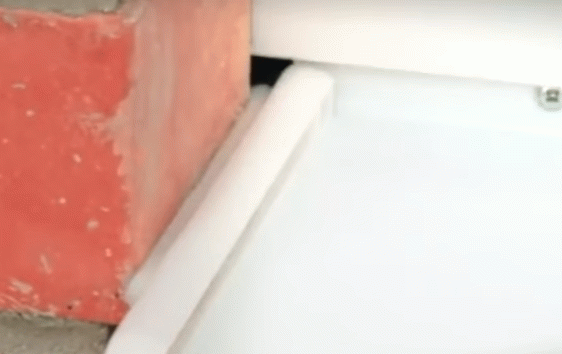

Ілюстрація Опис етапу Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Виставляються пластини. Вони кладуть уздовж віконної рами, щоб створити рівну основу під підвіконня.

Простіше всього класти між ними рівень, щоб контролювати положення і виставити площину рівне. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Ставиться підвіконня і виставляється по рівню. Він повинен розташовуватися з невеликим ухилом у бік приміщення, щоб у разі потрапляння на поверхню вологи вона не застоювалася, а стікала.

Уздовж зовнішньої частини отвору при необхідності укладаються пластикові пластини, щоб виставити елемент ідеально рівно. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Уздовж зовнішньої частини отвору наноситься цементний розчин. Він викладається за рівнем пластин і служить кріпленням для підвіконної дошки, забезпечуючи додаткову надійність і жорсткість конструкції. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Уздовж рами наноситься монтажна піна. Не потрібно заповнювати всю поверхню під підвіконням, досить смуги шириною 10 см уздовж вікна.

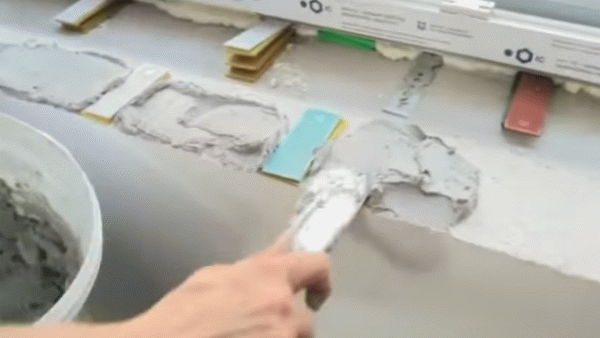

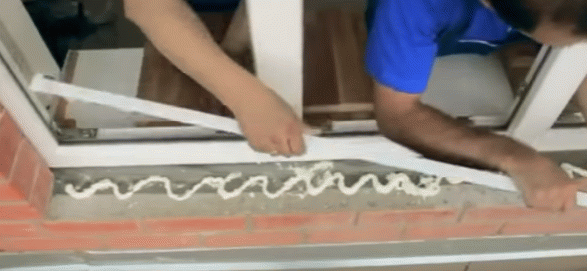

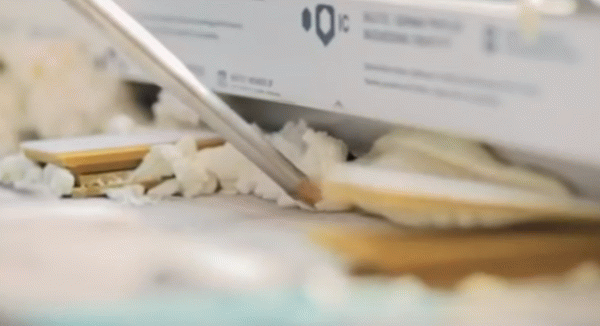

Склад розшириться і заповнить порожнечі, а якщо ви нанесете його занадто багато, то піна просто підніме підвіконня. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Підвіконна дошка закріплюється. Установка підвіконня проводиться в такому порядку:

  • Елемент акуратно ставиться на місце і притискається до поверхні;

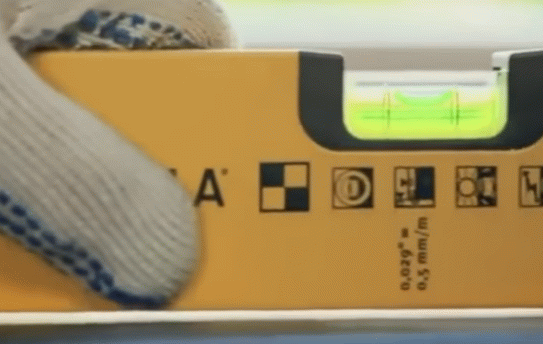

  • За допомогою рівня перевіряється правильність встановлення і дотримання невеликого ухилу;

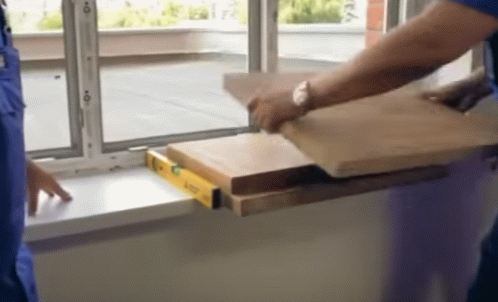

  • На підвіконня кладеться вантаж, щоб він не піднявся при розширенні піни і зберіг правильне положення.

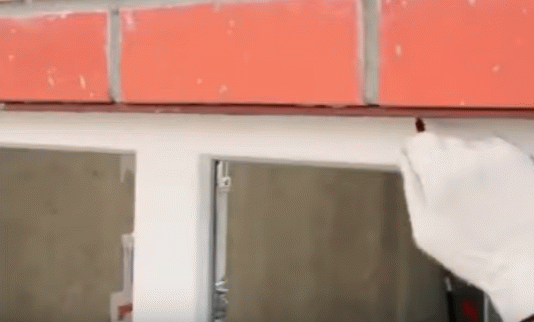

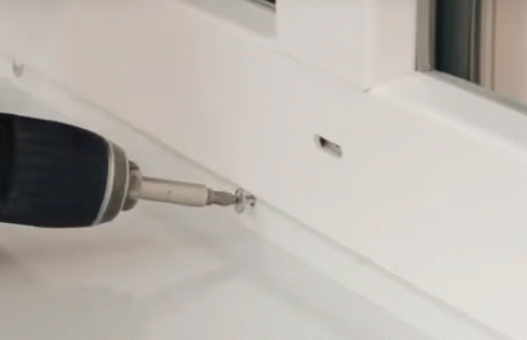

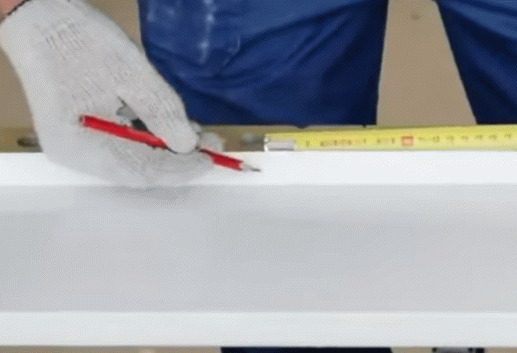

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу На відливі ставляться мітки через 30 см. Це точки кріплення елемента, в яких ми будемо свердлити отвори. Крайні мітки повинні ставитися з відступом від торця не більше 5 див. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу В відливі свердляться отвори. Для роботи використовується свердло діаметром 4-5 мм Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Наноситься піна під відлив. Потрібно зигзагоподібно розподілити невелику кількість складу так, як показано на фото. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Проводиться кріплення. Для роботи використовуються саморізи з прес-шайбою довжиною 19 мм. Вони закручуються у заздалегідь підготовлені отвори. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Стики між відливом і укосом ущільнюються. Для цих цілей використовується спеціальний утеплювач на основі спіненого поліуретану або вирізується шматочок потрібного розміру з екструдованого пінополістиролу. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Поверх ущільнювального матеріалу наноситься герметик. Він повинен заповнити стик повністю, щоб захистити з’єднання від вологи.

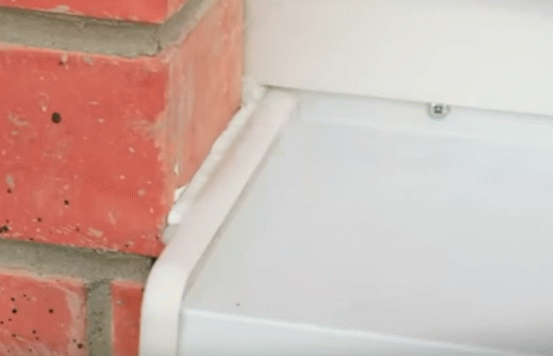

Найчастіше використовується силікон білого кольору в тон вікна і відливу. Якщо у вас колір інший, то можна придбати кольоровий герметик. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу На влагоотводящие отвори надіваються заглушки. Вони йдуть в комплекті і дуже легко ставляться на місце. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Встановлюються стулки. Інструкція з монтажу проста:

  • На нижній штир надівається стулка;
  • Елемент закривається до упору, верхня петля поєднується;
  • Шплінт забивається знизу вгору;
  • На петлю забивається заглушка.

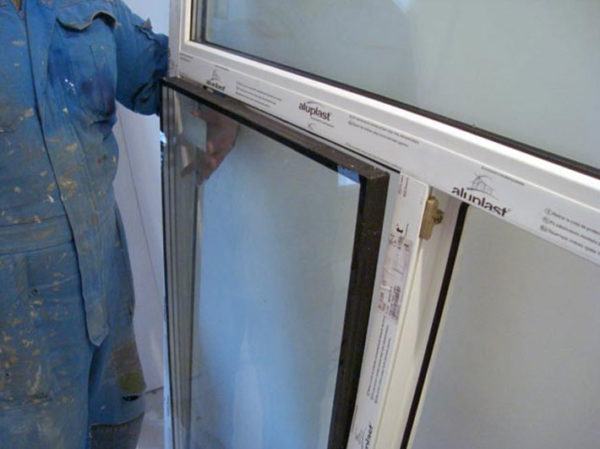

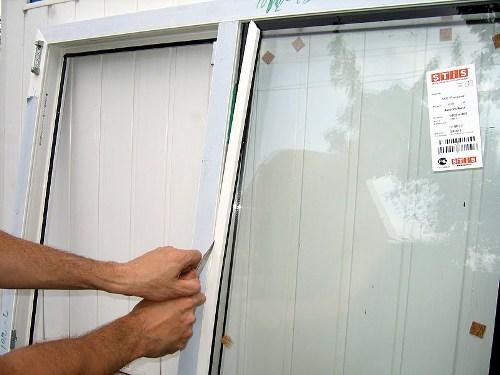

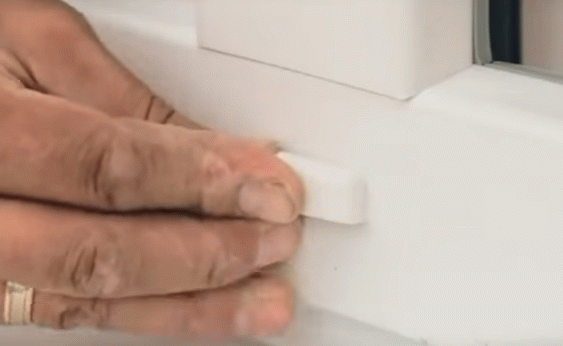

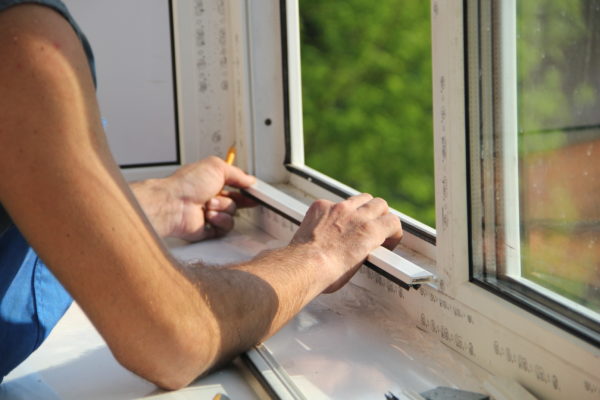

Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу По периметру установки склопакета ставляться спеціальні пластини. Їх розташування вказується в схемі, що йде в комплекті з вікном. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Ставляться штапики. Якщо довгі елементи легко встановити, то з короткими складніше.

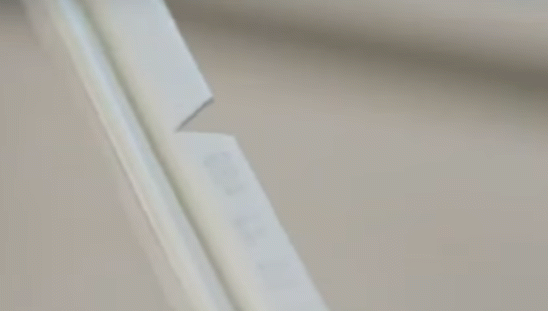

Щоб спростити роботу, посередині елемента на невидимій частині робиться такий надріз, як показано на фото. Установка пластикових вікон — покроковий опис робочого процесуУстановка пластикових вікон — покроковий опис робочого процесу Після установки прибирається сміття. Вам залишається обробити укоси, щоб віконна конструкція виглядала якнайкраще.

Висновок

Використовуючи таку докладну інструкцію з фотографіями, ви без праці зможете встановити вікно і заощадити гроші, адже ціна монтажу висока. Відео до цієї статті покаже процес наочно і допоможе розібратися в ньому ще краще. Якщо щось незрозуміло — запитуйте в коментарях.
