Сьогодні особливою популярністю користуються теплогенератори, які працюють на пелетах. Особливість таких теплогенераторів полягає в тому, що з мінімальними витратами вони здатні виділяти велику кількість тепла, яке йде на нагрів теплоносія.

В результаті такі установки широко використовують для опалення приміщень і будівель, а також для гарячого водопостачання.

Зміст:

  • Особливості установки
  • Схема обв’язки
  • Підключення та налаштування
  • Поширені несправності

Особливості установки

Установка пелетних котлів: схема обвязки і особливості монтажу

Пелетний котел

Якщо ви вирішили використовувати пелетні котли для опалення будинку, то особливу увагу варто приділити їх установці.

При установці котла варто врахувати матеріал його виготовлення. Якщо мова йде про виробі, виготовленому з котельні сталі, то можна відмовитися від облаштування окремого фундаменту.

Вага котла середньої потужності складає в середньому 300 кг. Це дозволяє встановлювати його на бетонну підлогу, без використання яких-небудь підсилювальних конструкцій. Що стосується моделей виготовлених з чавуну, то без монолітного фундаменту тут не обійтися.

Важливо знати: також посилення підстави проводиться під бункерами, місткість яких складає більше півтора тонн.

При горінні пелет утворюється невелика кількість золи. Завдяки цьому, немає потреби частого чищення котла. Для того щоб досягти максимального результату, необхідно задуматися над встановленням об’ємного зольника. В результаті це дозволить виробляти чистку раз в тиждень. Не варто нехтувати очищенням котла, так як від цього буде залежати ефективність його роботи.

Схема обв’язки

Установка пелетних котлів: схема обвязки і особливості монтажу

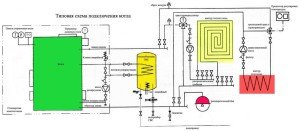

Схема обв’язки пелетного котла (натисніть для збільшення)

Встановлення теплогенератора складається з таких етапів:

  • встановлення розподільної гребінки;
  • установка насосного контуру для споживачів;
  • монтаж запобіжних пристроїв;
  • монтаж розширювального бака і запірної арматури;
  • підключення агрегату до подавального і зворотного контуру;
  • пуск теплоносія в контурі;
  • пробний запуск котла і контроль якості його роботи.

Встановлення теплогенератора має свої особливості. Все залежить від виду котла, його потужності, особливостей системи опалення та гарячого водопостачання. При цьому варто врахувати, що до обв’язки пред’являються високі вимоги. На це є свої причини.

Установка пелетних котлів: схема обвязки і особливості монтажуМожливо, Вам сподобається стаття про витрату палива в пелетних котлів.

Про види пелетних котлів Ви можете почитати тут.

Також Вам може знадобитися стаття про пелетних котлах Будерус.

Перш за все, варто відзначити, що для роботи установки повинно використовуватись паливо з низькою вологістю. Важливим є і те, що конструктивні елементи котла нагріваються до великої температури. Неякісно виконана обв’язка, може стати причиною порушення роботи теплогенератора і привести до швидкого зносу його окремих деталей та вузлів.

Згідно з нормами пожежної безпеки, обв’язку котла на пелетах повинна виконуватися з використанням трубопроводу з негорючих матеріалів. Сьогодні ідеальним рішенням вважаються поліпропіленові труби. Але, на практиці це далеко не так. На виході теплоносій має більшу температуру, яка значно перевищує температурні межі нагрівання труб з поліпропілену. В результаті це призводить до швидкого зносу системи.

Установка пелетних котлів: схема обвязки і особливості монтажуКотел на пелетах є досить складним пристроєм, до встановлення та обв’язки якого варто підійти дуже серйозно. У зв’язку з цим не рекомендується виконувати це своїми руками. Звичайно, якщо володіти певними навичками і знаннями, то така робота під силу кожному. Але, все ж при можливості краще скористатися послугами фахівців.

Для того щоб виконати обв’язку теплогенератора, необхідно виконати наступні дії:

  • встановити котел;
  • підключити відповідну пальник;
  • встановити бункер для зберігання встановленої кількості пелет;
  • встановити шнек, за допомогою якого буде здійснюватися подача палива в камеру горіння;
  • установка пульт управління роботи обладнання.

Після того як всі ці етапи будуть виконані, можна переходити до наступних дій:

  • встановити манометр, скидний клапан і повітровідвідник;
  • якщо це потрібно, встановити датчик термоклапан;
  • встановити димар, розміри якого будуть відповідати всім вимогам;
  • установка та підключення всіх пристроїв, які будуть підтримувати зворотний потік теплоносія;
  • установка джерела безперебійного живлення, що дозволить запобігти виникнення перебоїв у роботі котла.

Підключення та налаштування

Установка пелетних котлів: схема обвязки і особливості монтажу

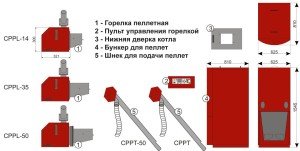

Особливості установки агрегату (натисніть для збільшення)

Після того, як котел буде встановлено, виконується його підключення і налаштування. Теплогенератор підключається до всіх комунікацій.

Це стосується електрики, водопроводу і опалювальної системи. Електроенергія часто використовується в якості джерела живлення для пальника котла. В ній встановлюють елементи, які дозволяють розпекти пелети.

Часто компанії, які займаються реалізацією такого обладнання, пропонують свої послуги по якісному підключення та настройки котла. Тут варто зазначити, що налаштування теплогенератора необхідно проводити при першому запуску.

Зверніть увагу: неякісно проведене підключення або настроювання котла призводить до різних проблем. Тут мова йде про великому витраті палива, низька продуктивність роботи та багато іншого.

Поширені несправності

Установка пелетних котлів: схема обвязки і особливості монтажу

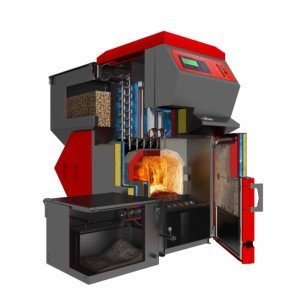

Конструктивні елементи теплогенератора (натисніть для збільшення)

Несправності пелетного котла можуть виникнути внаслідок помилок, які були допущені при його установці. Серед таких помилок можна виділити:

  • Відсутність системи контролю над нагріванням відпрацьованого теплоносія. В результаті це призводить до збільшення конденсату і утворення великої кількості нагару і дьогтю.
  • Відсутність захисту від закипання або неправильне налаштування параметра. Призводить до нагрівання теплоносія до великих температур, що негативно позначається на роботі теплогенератора і всієї системи.
  • Неякісна герметизація теплогенератора і інших конструктивних елементів. Результат – зниження продуктивності роботи і витік піролізних газів.
  • Відсутність теплоізоляції. У деяких випадках котел може промерзати, що призводить до утворення конденсату, який негативно впливає на його цілісність.
  • Неправильна установка чаші пальника. Часто виникає в результаті неправильного вибору моделі пальника.
  • Недостатня площа котельні, що дещо ускладнює обслуговування опалювального обладнання.
  • Щоб уникнути таких помилок, установку, обв’язку і настроювання котла краще довіряти професіоналам, які виконають роботу на високому рівні.

    Як встановити пелетний котел правильно, дивіться у наступному відео:
