Двосхилий дах – одна з найпопулярніших конструкцій дахів, тому що вона зручна і функціональна.

Кроквяна система двосхилого даху не вимагає яких-небудь серйозних розрахунків і виконання складних монтажних робіт.

Профнастил – це металеві листи, гофровані для додання матеріалу жорсткості. Двосхилим даху з цим покрівельним покриттям не страшна негода: сніг і дощ не накопичуються на її схилах.

Профнастил легко і швидко встановлюється, чудово виглядає.

Зміст:

  • Види і марки профнастилу
  • Переваги і недоліки
  • Матеріали і інструменти
  • Монтаж профнастилу
  • Техніка безпеки

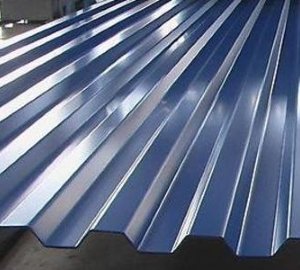

Види і марки профнастилу


Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоВиди профнастилу зазначаються в його марці, тому потрібно знати, за якими принципами його класифікують.

  • За призначенням:
    • Стіновий – С. Має малу товщину і висоту гофри;
    • Покрівельний (несуче-стіновий) – НС. Універсальний. Середні показники (товщина, висота і кількість борозенок);
    • Несучий – Н. Найміцніший з усіх (велика товщина, висота гофри, велика кількість борозенок).
  • Цей поділ досить умовно, так як один і той профіль може використовуватися для різних цілей. Наприклад, деякі марки стінового профнастилу успішно застосовують для покрівлі дахів.

  • По матеріалу:
    • Тонкий лист з прокату з цинковим покриттям;
    • Тонкий лист з прокату з алюмоцинковим покриттям;
    • Тонкий лист з алюмінізованого прокату;
    • Прокат з алюмокремниевым покриттям.
  • По типу полімерного покриття:
    • Покриття відсутня;
    • Полівінілхлорид (пластизол);
    • Поліуретан (пурал);
    • Поліестер;
    • Акрил;
    • Поліефірна емаль.
  • Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

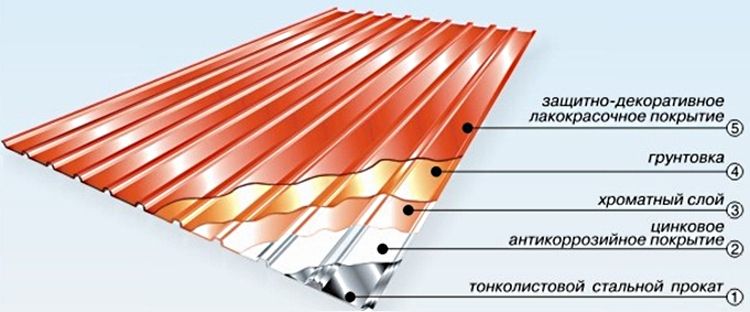

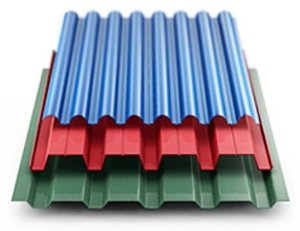

    Структура профільованого листа.

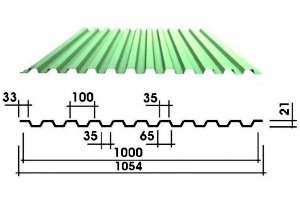

    Для різних робіт призначені різні марки профнастилу. Маркування легко розшифрувати. Наприклад, С21-0,45-1000-11000 означає:
    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

    • З – вид профнастилу – стіновий;
    • 21 – висота хвилі, мм;
    • 0,45 – товщина листа, мм;
    • 1000 – ширина листа, мм;
    • 11000 – довжина. Значення цього показника завжди різний, залежить від партії аркушів.

    Популярні марки профнастилу:

    • Н-60. Товщина – від 0,5 до 0,9 мм Вага – 5 кілограмів на квадратний метр. Висота гофри – 60 мм.
    • Н-75. Товщина – від 0,7 до 1 мм. Вага – від 9 до 12 кілограмів на квадратний метр. Висота гофри – 75 мм.
    • Н-114. Товщина – від 0,7 до 1,2 мм. Вага – від 10 до 14,5 кілограмів на квадратний метр. Висота гофри – 114 мм. Вважається найпотужнішим з усіх, має додаткові підсилюючі борозенки.
    • Н-153. Євростандарт. Товщина – від 0,7 до 1,5 мм. Вага – від 10 до 21,5 кілограмів на квадратний метр. Висота гофри – 153 мм.
    • Н-158. Товщина – від 0,7 до 1,7 мм Вага – від 10 до 25 кілограмів на квадратний метр. Висота гофри – 158 мм. Самий міцний і жорсткий всіх.

    Всі перераховані марки профнастилу чудово підійдуть для покрівлі.

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоНа що звернути увагу при виборі профнастилу:

    • товщина;
    • вага;
    • висота хвилі;
    • тип покриття;
    • виробник;
    • марка.

    Важливо! Профнастил рекомендується використовувати на дахах, у яких довжина ската не перевищує дванадцяти метрів.

    Переваги і недоліки


    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоПрофнастил став одним з найбільш використовуваних матеріалів у будівництві за останні роки. У даного виду покрівельного покриття чимало плюсів:

    • тривала експлуатація;
    • економічність;
    • простота монтажу;
    • висока міцність;
    • універсальність матеріалу;
    • невибагливість;
    • непошкоджені листи не схильні до корозії;
    • екологічність;
    • естетичність;
    • широка колірна гамма.

    Зверніть увагу! Дах буде виглядати більш декоративно, якщо використовувати профнастил двох кольорів.

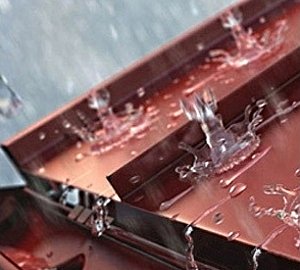

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоЄ у профнастилу і мінуси:

    • як і будь-яке інше металеве покрівельне покриття, профнастил видає багато шуму під час дощу;
    • Під впливом сонячних променів нагрівається;
    • При наявності порізів і дірок піддається швидкому поширенню корозії;
    • Неправильний монтаж може вплинути на герметичність покрівлі.



    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоВибираєте красивий і практичний матеріал для обробки стін будинку? Прочитайте статтю про вініловий сайдинг.

    Про технології виробництва і технічних характеристиках клеєного бруса можна дізнатися тут.

    Матеріали і інструменти


    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоМатеріали, які необхідні для монтажу покрівлі з профнастилу:

    • листи профнастилу;

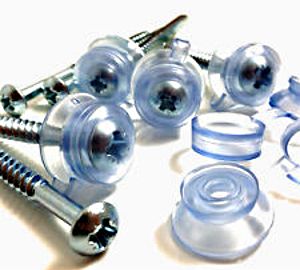

    • саморізи з гумовими ущільнювачами в колір профнастилу (розміри: 4,8 × 35, 4,8 × 60, 4,8 × 80 мм);
    • герметик (колір листів або прозорий);
    • дошки для обрешітки;
    • плівка для пароізоляції;
    • будівельний степлер (для кріплення плівки).

    Іноді між латами і профілем укладається ущільнювач. Він знижує рівень шуму від опадів, трохи підвищує теплоізоляцію, продовжує термін експлуатації. Також ущільнювач зменшує зазори між листами.

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоДля роботи вам знадобляться наступні інструменти:

    • олівець, маркер, рулетка;
    • рівень, мотузка;
    • ножиці по металу, ножівка;
    • електричний лобзик;
    • викрутка або шурупуверт;
    • дриль;
    • молоток;
    • будівельний пістолет;
    • кліщі «Гофра».

    Увага! Не використовуйте для різання матеріалу болгарку та абразивні круги, так як вони руйнують антикорозійне покриття.

    Монтаж профнастилу


    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоДля початку проводяться контрольні заміри обох схилів даху. Всі відхилення фіксуються.

    Рівнем перевіряється горизонтальність конька і карнизів. Вимірюючи діагональ, можна дізнатися площинність і прямокутність скатів.

    Аварійні ділянки кроквяної системи, виявлені на цій стадії, ремонтуються.

    Зазори і дефекти розміром до 10 см легко закриваються додатковими частинами профнастилу.


    Гідроізоляція


    Поверх кроквяної системи укладається гідроізоляційний шар, не доходячи до конька близько 10 сантиметрів. Матеріал для гідроізоляції повинен добре захищати шар утеплювача від зовнішніх впливів, бути високоміцним, еластичним і водонепроникним. Часто для цього використовують руберойд, конденсатних плівку, гідростеклоізол, супердифузійні мембрани, пергамін.

    Монтується гідроізоляція за допомогою мастики чи водостійкого клею. В цьому шарі необхідно передбачити кілька отворів для вентиляції покрівельного «пирога».


    Пристрій обрешітки


    Для обрешітки використовують дошки шириною не менше 20 см і товщиною від 2 см, розташовуючи їх від краю карниза до коника даху.

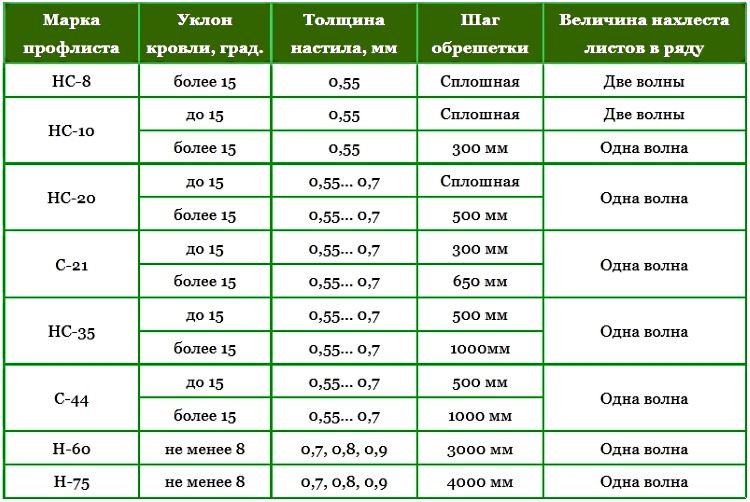

    Слід враховувати, що при укладанні профнастилу на покрівлю листи нахлестываются один на одного. Крок обрешітки і величина напуску залежить від кута нахилу ската і від марки профнастилу, так як несуча здатність у нього різна.

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

    Біля конька між дощок роблять два зазору з обох сторін ската – для вентиляції. Якщо потрібно, встановлюються додаткові дошки обрешітки (суцільним настилом) для водостоку, ендови, під разжелобка і прикріплюється карниз, планка карниза і жолоб для стоку за допомогою саморізів.

    Величина звису залежить від висоти гофри: чим більше висота, тим більше звис.

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

    Укладання листів профнастилу


    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоПрофлисти прикріплюються до решетування за допомогою саморізів, які вкручуються в нижню хвилю. Кожен лист кріпиться 7-8 саморізами.

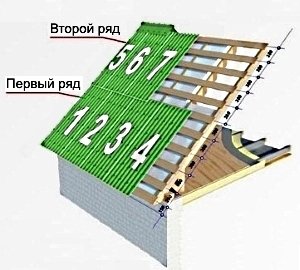

    На двосхилому даху укладання профнастилу потрібно починати з будь-якого з торців (по лінії карниза).

    Перший лист профнастилу рівняється по карнизу і кріпиться саморізами зверху (на відстані 35-40 см від карниза).

    Всі інші листи ряду кріпляться саморізами по більшій стороні один до одного і до решетування.

    Другий ряд вирівнюється по першому ряду, накладається в нахлест і також скріплюється між собою. Таким чином укладаються ряди профнастилу, не доходячи до конька 5-7 див.

    Саморізи для кріплення листів вкручуються в шаховому порядку для забезпечення більшої міцності з’єднання. Відстань між ними становить близько 1 метра. По краю фронтону саморізи розташовуються на відстані 0,5 метра один від одного.

    Увага! Не допускається кріплення листів профнастилу цвяхами, так як при сильних поривах вітру вони просто відірвуться.

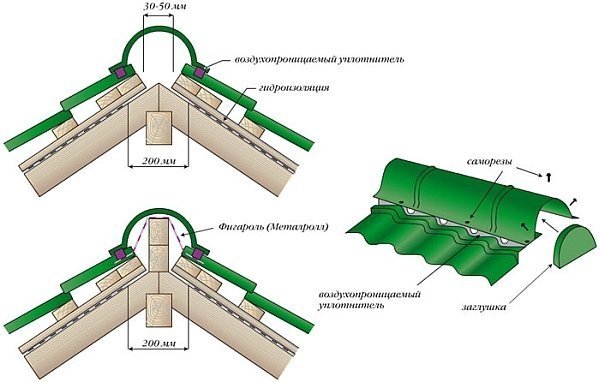

    Установка конькових елементів


    Коник приворачивается саморізами по верхній частині гофри через 35-40 див. Зовнішню частину конькового елемента закривають спеціальні заглушки. У висновку торці закриваються вітрової планкою з допомогою саморізів (крок – 0,5 м).

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

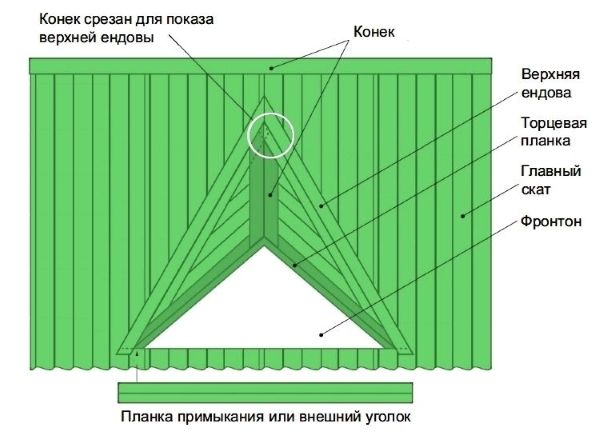

    Установка ендови


    Якщо на даху передбачено слухове вікно, то потрібно встановити розжолобка. Під неї робиться суцільна обрешітка. Зверху встановлюється гідроізоляція (будь-який матеріал для ізоляції, найчастіше плівка). Кріпиться саморізами нижня ендова (пластинка, що має в середині прямий кут).
    Якщо потрібна установка ендови з декількох частин, укладання проводиться знизу вгору. Частини повинні мати невеликий нахлест. Місця стиків слід обробити прозорим (або кольору профнастилу) герметиком.
    Верхня ендова робиться з профнастилу.

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео

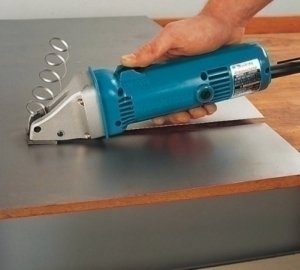

    Листи легко підріжуться за допомогою ножиць по металу. Для цього потрібно провести розмітку олівцем або маркером. Розріз проводиться на рівній поверхні. Для додаткової міцності покрівельного пирога можна укладати решетування на проміжний гратчастий шар.

    Увага! При пошкодженні поверхні профнастилу слід негайно обробити уражене місце (найлегше зафарбувати його фарбою).

    Теплоізоляція


    Теплоізоляційний шар одночасно виступає і звукоізоляційним. Ступінь утеплення покрівельного пирога залежить від призначення даху (житлової/нежитлової горище).

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відео
    Для утеплення мансарди потрібно більш товстий шар теплоізоляції. Слід виміряти відстань між крокв і виготовити теплоізоляційні плити. Листи утеплювача укладаються між крокв по всій поверхні даху і кріпляться клеєм, цвяхами та шурупами, мастикою.

    При попаданні вологи на утеплювальний шар відбувається значне зниження теплозахисних якостей і промерзання всіх шарів покрівельного пирога (утворюється полій, з’являється цвіль або грибок).

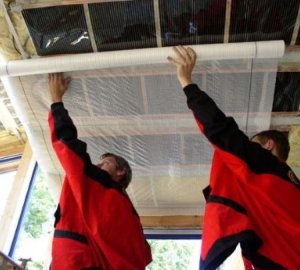

    Пароізоляція


    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоПароізоляційний шар не дозволяє утворитися конденсату на утеплювачі у результаті теплового випаровування з житлового приміщенні. Знаходиться між внутрішньою частиною будинку і утеплювачем.

    Матеріал пароізоляції – плівка (найчастіше мембранна).

    Плівку закріплюють зверху теплоізоляційного шару, починаючи від конькового прогону.

    Краї матеріалу захлестываются одна на одну (навхрест близько 15 сантиметрів).

    Кріпиться пароізоляція за допомогою степлера до крокв. Між собою смуги матеріалу кріпляться сполучної стрічкою. Поверх плівки для пароізоляції виробляється внутрішня обшивка стелі дерев’яним матеріалом товщиною не менше 9 мм (вагонка, фанера, гіпсокартон та ін).

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоМожливо, вам буде цікаво дізнатися, як зробити фронтон двосхилим даху своїми руками.

    А про те, як правильно покрити двосхилий дах металочерепицею, читайте в цій статті.



    Техніка безпеки

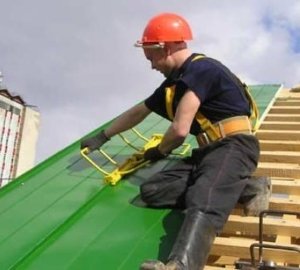

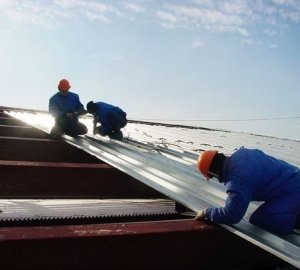

    Укладання профнастилу на двосхилий дах: інструкція по монтажу, схеми, фото і відеоРоботи по влаштуванню покрівлі двосхилих дахів відносяться до робіт з високим рівнем небезпеки, і чим більше ухил скатів, тим суворіші вимоги техніки безпеки. Не нехтуйте цими правилами:

    • обов’язково надягайте страхувальний пояс, прив’язаний міцною мотузкою до міцної частини будівлі;
    • працювати з матеріалом потрібно в рукавичках;
    • підошва взуття повинна мати гарне зчеплення з поверхнею;
    • дах захистите подмостьями, лісами, сіткою або бортиками висотою не менше 1 метра;
    • сходи і лісу надійно закріплюйте за стіни будинку;
    • піднімати профнастил на дах слід за сухої та безвітряної погоди. Встановлюються довгі лаги (земля – покрівля), за яким листи обережно піднімаються на дах.

    При роботі з профнастилом слід дотримуватися наступних правил:

    • Завантажувати та розвантажувати листи з профнастилу потрібно з обережністю, щоб не пошкодити матеріал. Можна використовувати стропали або траверси;
    • Транспортувати краще на довгих лагах, при цьому скріпивши листи стропами;
    • Неприпустимо згинати, перегинати, тягнути і кидати листи;
    • Ходити по профнастилу можна тільки в прогинах, в легкій і м’якому взутті.
    • Обов’язково забирайте стружку від саморізів та інші металеві деталі з листів.
    • Перед монтажем профнастилу не забудьте зняти з нього захисне покриття (плівку).


    Докладніше про те, як правильно покрити дах профнастилом, дивіться у відео:
