Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео

У переважній більшості випадків при ремонті покрівлі вибір падає на металочерепицю.

Крім довгого переліку економічних та експлуатаційних переваг, даний матеріал цікавий ще й придатністю для самостійного укладання.

При цьому буде досить навіть базових навичок домашнього майстра, щоб дах вийшов не тільки довговічною і практичною, але і привабливою зовні.

Зміст:

  • Переваги металочерепиці
  • Матеріали і інструменти
  • Структура покрівельного «пирога»
  • Порядок монтажу
  • Техніка безпеки

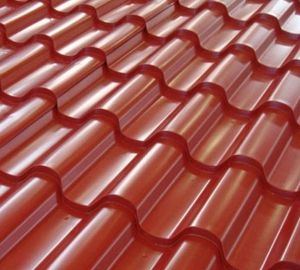

Переваги металочерепиці


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоПовсюдне поширення металочерепиці обумовлено поєднанням у цьому типі покрівельного матеріалу наступних переваг:

  • Економічна доцільність.
    Порівняно з більшістю інших покрівельних матеріалів, металочерепиця володіє порівняно невисокою вартістю.
    Ще більш вигідним придбання такого даху робить можливість відмовитися від найму будівельників для її облаштування, а також тривалий термін експлуатації.
  • Мала вага.
    При середній вазі 1 кв. м матеріалу близько 6 кг сумарна маса покрівлі виходить порівняно невеликий. Це дозволяє обійтися без застосування потужної і дорогої кроквяної системи. До того ж, легка дах не вимагає установки суцільної обрешітки, що спрощує розрахунок покрівлі і здешевлює роботи.
  • Стійкість проти впливу зовнішніх факторів. Захист забезпечується використанням у конструкції покрівельного листа декількох захисних слів. Тому металева основа полотна не боїться ні тривалого впливу вологи, ні прямих сонячних променів, ні ушкоджень під час укладання або при граді.
  • Естетика. Технологія виробництва металочерепиці дозволяє формувати абсолютно будь-яку фактуру. Відповідно, на ринку можна без праці підібрати відповідний до загального екстер’єру будівлі варіант. Ще більше розширює асортимент можливість фарбування листів у всі відтінки кольорів.
  • Пожежна безпека. Основа металочерепиці – лист з оцинкованої сталі. Цей матеріал абсолютно негорючий, за рахунок чого є абсолютно пожежобезпечним.

Зазначені переваги покриття з металочерепиці роблять її найбільш практичним, доступним і привабливим зовні варіантом облаштування покрівлі.
Увага! Металочерепицю рекомендують застосовувати на дахах, які мають кут нахилу схилу не менше 14 градусів.

Матеріали і інструменти


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоДля монтажу листів металочерепиці знадобиться набір традиційних інструментів для оздоблювальних робіт:

  • електричний шуруповерт;
  • електролобзик або дискова пила;
  • маркер;
  • будівельний степлер зі скобами;

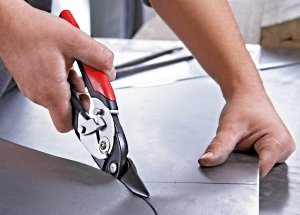

  • ножиці по металу;
  • скотч;
  • лазерний будівник площин або будівельний рівень;
  • рулетка.

Важливо! Для оброблення листів металочерепиці не можна застосовувати болгарки з абразивними дисками, які працюють на високих обертах. Їх використання призведе до перегріву сталевої основи, оплавлення та руйнування захисного полімерного покриття. Такі пошкодження багаторазово скорочують термін служби покрівлі.

З матеріалів, крім власне металочерепиці та аксесуарів до неї, буде необхідно наступне:

  • бруски 50 x 50 мм;
  • дошки шириною 100 і товщиною 25-35 мм;
  • листовий гідроізоляційний матеріал;
  • дерев’яні рейки;
  • оцинковані саморізи, цвяхи.

Також потрібні кошти індивідуальної захисту та допоміжні пристрої: сходи, будівельні ліси, щітка для змітання сміття і т. д.

Структура покрівельного «пирога»


Основою для створення покрівлі з металлочерпицы є кроквяна система. У двосхилим (або двосхилим, як її частіше називають у побуті) кроквяна система даху має найбільш зручну для монтажних робіт конфігурацію, оскільки утворює лише дві площини.

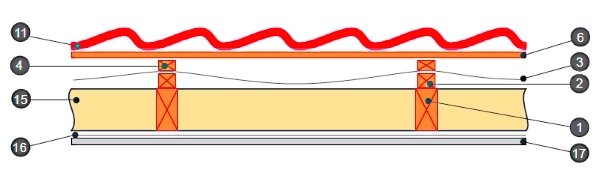

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
Поверх кроквяної системи покладений шар гідроізоляційного матеріалу (3). Без нього що конденсується на аркуші металевої покрівлі волога буде вбиратися в дерев’яні конструкції під покрівлею, руйнуючи їх. Допомагає гідроізоляція і в тих випадках, коли покрівля починає підтікати.

На гідроізолюючий матеріал по кроквах кріпляться вертикальні рейки – контробрешетка (4). Їх призначення полягає в організації вентильованого простору між гідроізоляцією і латами.

Далі слід горизонтальна решетування (6) з брусків або дощок. Вона допомагає рівномірно розподілити вагу листів металочерепиці (11), яка виступає в якості самого верхнього шару.

Крім того, у конструкція даху присутні лобові дошки (8) і карнизні планки (10). Перші набиваються на торцеву частину крокв (1) та захищають від потрапляє з вітром вологи. Другі служать для виведення вологи, що стікає по гидроизолирующему шару.

Порядок монтажу


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоНа двосхилих дахах металочерепиця укладається спочатку на одному схилі, а потім на іншому.

Починати укладання листів металочерепиці слід з нижнього кута схилу.

Всі монтажні роботи по облаштуванню покрівлі здійснюються в декілька етапів:


Перевірка геометрії несучих елементів даху


На цьому етапі за допомогою рулетки вимірюються і порівнюються діагоналі покрівельних скатів. Якщо вони збігаються, то дах має прийнятну для укладання металочерепиці прямокутну форму.

Крім того, потрібно з допомогою рівня або побудовника переконатися, що коник і обидва карниза суворо горизонтальні. Підлягає перевірці і площинність скатів. Аварійні ділянки кроквяної системи ремонтуються.


Установка лобової дошки і підшивка звису покрівлі


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоМісце кріплення лобової дошки (8) – торцева (нижня) частина крокв (1). Фіксується цей покрівельний елемент оцинкованими цвяхами.

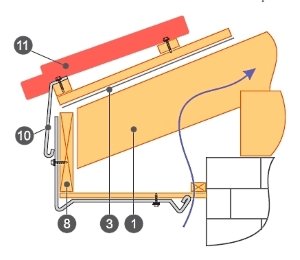

Лобові дошки не повинні наглухо ізолювати підпокрівельний простір від вулиці. Щоб забезпечити вільне проходження повітря, між ними повинні залишатися вентиляційні зазори.

Із зворотного боку лобової дошки під звисом даху встановлюється горизонтальна підшивка. В якості такої можна використовувати перфоровані пластикові панелі. Цей варіант зручний можливістю використовувати кріпильні j-планки для пластику, прибиті до лобової дошки ззаду. Якщо ж застосовуються дошки, то між ними слід залишати вентиляційні щілини.


Установка гаків жолоба водостічної системи


Гаки (9) слід розташовувати на одній прямій лінії з ухилом в бік запланованого водостоку. Впевнений злив буде забезпечений кутом нахилу від 5 мм на метр жолоба.
Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
Найбільш практичні і зручні в установці гаки збільшеної довжини. Пришиваються вони до нижньої частини крокв поверх лобової дошки. Щоб забезпечити вертикальне розташування гака, дошці і нижньої частини крокв вирізують пази необхідної глибини.

В першу чергу прибивається або прикручується до верху крокв верхня частина гака. Потім він загинається до потрібного положення і фіксується на торцевій частині крокв. Якщо монтаж сходів виробляється після укладання металочерепиці, то використовують короткі гаки, верхня частина яких під покрівельне покриття не заводиться.


Укладання гідроізоляційного матеріалу


Для покрівельного «пирога» застосовуються рулонні водовідштовхувальні матеріал (плівки). У ході крокви рулон розгортається горизонтально, уздовж карниза. Починати слід з нижньої частини покрівлі. Кожна наступна смуга укладається з нахлестом на нижню. Величина напуску – 15 див.

Фіксувати полотна гідроізоляції (3) слід будівельним степлером. Допускається провисання матеріалу до 2 див. Місця стиків проклеюються скотчем. Верх і низ плівки визначається з нанесеним на неї заводським маркерами.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео

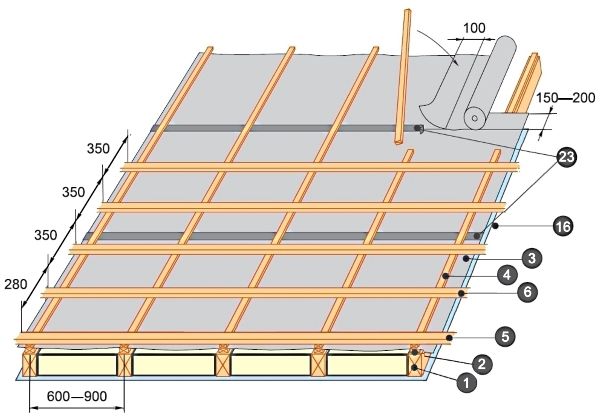

По кроквах поверх гідроізоляції набиваються вертикальна (4) і горизонтальна (6) решетування з дерев’яних планок. Прибивають вони по центральній частині кроквяних брусів.
Увага! Покрівля з металочерепиці і бітумна гідроізоляція – несумісні між собою матеріали. При нагріванні даху під сонцем бітум розплавиться, і полотно втратить здатність відштовхувати вологу.

Монтаж обрешітки


Бруски або дошки горизонтальної обрешітки починають набиватися знизу, від карниза. Перший брус решетування повинен мати перетин, що перевищує переріз інших брусів. При його установці необхідно контролювати сувору паралельність карниза. Монтаж листів металочерепиці починається з фіксації саме на нижньому бруса обрешітки. Тому від акуратності його установки багато в чому буде залежати зовнішній вигляд всієї даху.

Крок брусів обрешітки залежить від відстані між горизонтальними хвилями на аркуші металочерепиці і має з ним збігатися. Найчастіше крок дорівнює 300, 350 або 400 мм. Виняток становить лише крок до другого бруса обрешітки. Тут він повинен бути зменшений на 70 мм.
Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
Самі верхні бруси обрешітки також набиваються з зменшенням кроку, аж до прибивання дощок впритул. Це полегшить монтаж конькових елементів і додасть міцності всієї конструкції. Навколо мансардних і слухових вікон, димарів, вентиляційних каналів і інших додаткових елементів (містки, снігозатримувачі та ін) решетування теж повинна бути посилена набиванням суцільного полотна з брусів.


Установка карнизних планок


Планки кріпляться вздовж всього карниза за допомогою оцинкованих саморізів. Крок кріплення – 300 мм. Якщо довжини однієї планки недостатньо, то її нарощують. При цьому планки укладаються внахлест з напуску у 50-100 мм

Карнизна планка кріпиться з невеликим натягом, тоді покрівельний матеріал буде більш стійким до поривів вітру і менш гучним.

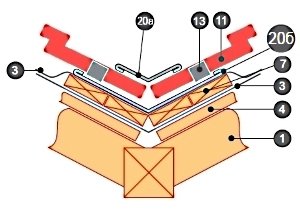

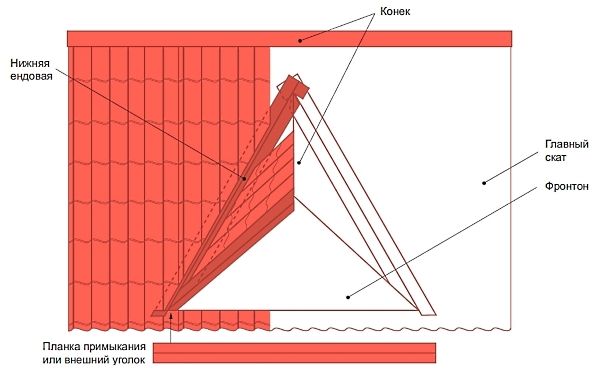

Установка нижньої ендови


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоТам, де площини покрівлі (наприклад, скат даху будинку і скат даху слухового вікна) утворюють перетину під невеликим кутом, потрібна установка спеціальної планки – нижній ендови (20б).

Під неї набивається суцільна дощата решетування (7). Як обрешеточного матеріалу накладаються дошки перетином 150 x 25 мм

Під нижню єндову потрібно суцільна смуга решетування шириною близько 300 мм.

Положення нижньої ендови вибирається таким чином, щоб її край в районі звису проходив поверх карнизної дошки. Лист металочерепиці і планку нижній ендови не скріплюють безпосередньо, а прокладають пористим утеплювачем.

Установка обводу виходу димоходу


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоДля цегляної труби димоходу порядок дій буде наступним:

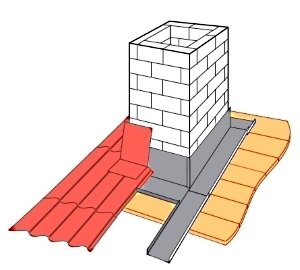

  • по периметру накладається шар гідроізоляції з напуском 50 мм на трубу. Для фіксації можна використовувати термостійкий скотч;
  • монтуються обвідні планки (28);
  • по трубі вирізається штроб глибиною близько 15 мм, куди заводяться верхні краї обвідний планки. Штробіть можна лише за цілісному цеглі, по кладочним швах це робити заборонено;
  • відвідний планкою організується відведення води, яка або зливається в найближчу розжолобок, або надсилається до карнизу.

Декоративний обвід труби на даному етапі робіт не встановлюється, спочатку укладається металочерепиця. Для круглих димоходів обвід виконується з герметизуючої стрічки. Щоб забезпечити щільне примикання до труби, стрічку перед наклеюванням потрібно надрізати по верхньому краю в декількох місцях.



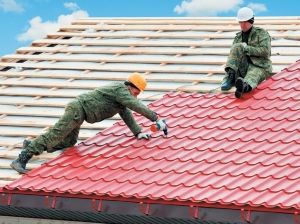

Монтаж листів металочерепиці

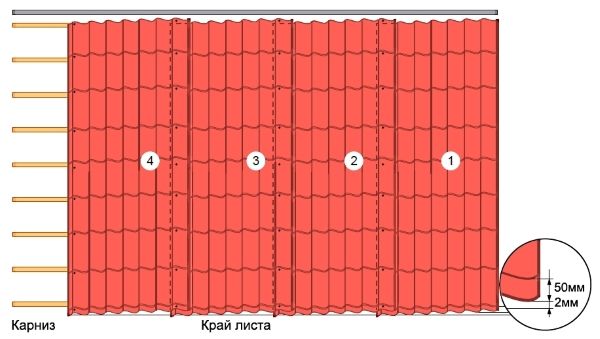

Якщо існує можливість укласти листи по всьому схилу покрівлі в один ряд, за порядок монтажу буде таким:

  • накладається крайній лист і його положення вивіряється відносно карниза і бічного зрізу даху;
  • перший лист фіксується у верхній частині на один саморіз;
  • наступний лист кладеться з нахлестом в хвилю і вирівнюється по вертикалі;
  • аркуші зшиваються саморізами, але різьба не повинна вкручуватися у бруси;
  • аналогічним чином монтуються такі листи;
  • вийшла збірка ще раз вивіряється відносно конька та карниза;
  • саморізи укручуються в решетування.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео

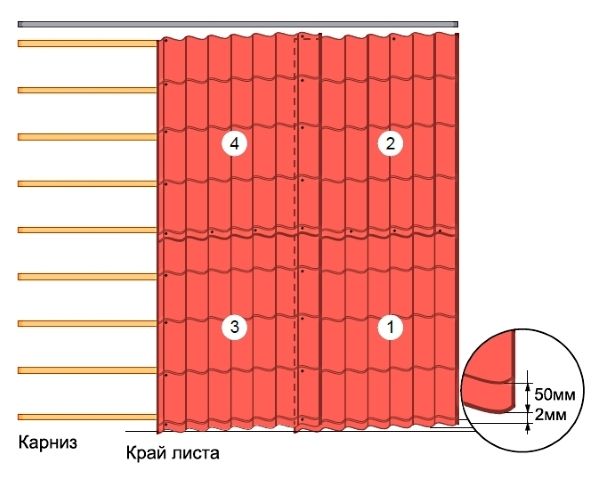

Якщо висота аркуша менше довжини ската і доводиться укладати металочерепицю в кілька рядів, порядок роботи буде наступним:

  • перші два листи укладаються за такою ж схемою, як і для однорядного монтажу;
  • третій лист кладеться зверху першого зі зміщенням в 150 мм по горизонталі, після чого ці два листи скріпляються між собою;
  • наступний лист розміщується над другим і кріпиться до нього по горизонталі. З третім листом кріплення ведеться по вертикальній стороні;
  • чотири скріплених листа вирівнюються разом і шляхом доворачивания саморізів фіксуються на решетуванні.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
На завершальному етапі фіксація проводиться в нижню частину кожної хвилі по нижньому зрізу аркушів. У місцях, де проведений вертикальний нахлест, саморізи вкручуються в гребінь хвилі. Відстань між саморізами слід вибирати з таким розрахунком: їх має бути 6-8 штук на квадратний метр.

Докладну інструкцію по монтажу покрівлі з металочерепиці дивіться у цьому відео:

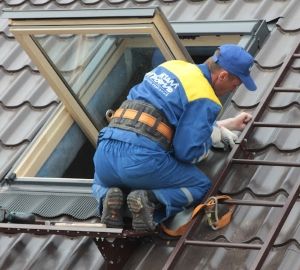

Пристрій слухового вікна («зозулі»)


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоРозташування «зозулі» визначається завчасно. При укладанні листів металочерепиці в них вирізаються ділянки, відповідні конфігурації слухового вікна.

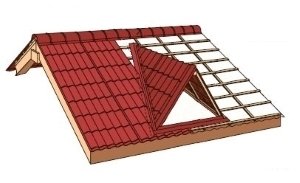

Покрівельний пиріг під вікно акуратно випилюється. По периметру вікна встановлюються додаткові бруси обрешітки.

Щілини між брусом і листом металочерепиці герметизуються. Для відведення води встановлюються ендови верхньої та нижньої частини слухового вікна.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео


Установка торцевої планки


Призначення цієї планки (29) – захист від атмосферних опадів і різких поривів вітру, що проникають під металочерепицю. Крім цього, торцева планка виконує і декоративну функцію: при правильному монтажі її верхня межа перекриває гребінь хвилі металочерепиці. Прикручувати торцеву планку починають з боку карниза. При необхідності наростити забезпечують нахлест в 100 мм.


Верхня розжолобка


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоПризначення цього елементу – відведення води, крім того, верхня ендова (20а) робить стики покрівлі більш естетичними.

Для монтажу використовують саморізи, вкручуючи їх так, щоб не порушити гідроізоляційний шар. Між верхньою панеллю ендови і поверхнею металочерепиці закладається саморасшіряющійся утеплювач.

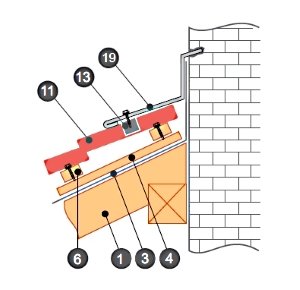

Установка планок примикання


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоЦі планки дозволяють організувати акуратний і герметичний перехід від поверхні покрівлі до прилеглим стін і іншим конструкційним елементам будівлі і даху.

Примикання до стіни влаштовується за тим же принципом, що і примикання до комину.

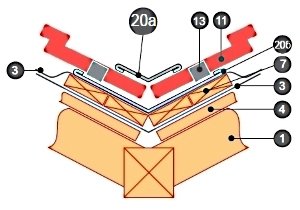

Установка конькових планок і зовнішніх кутів

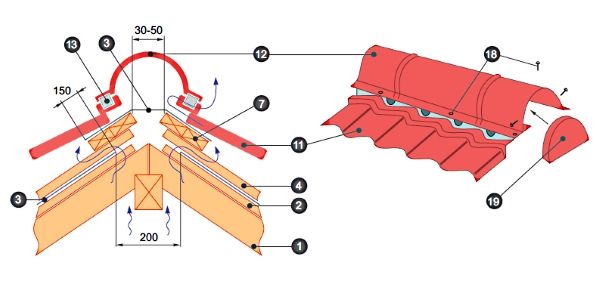

Перед установкою конькової планки слід переконатися, що розрив між полотнами гідроізоляції примикають скатів покрівлі становить не менше 20 см. Поверх верхнього суцільної обрешітки можна укласти додатковий шар гідроізоляційного матеріалу смугою в 150 мм.

Кріплення коника здійснюється саморізами, вкручиваемыми у решетування через хвилю покриття. Для нарощування конькової планки організовуються нахлести, службовці додатковими ребрами жорсткості.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
Торцеві частини коника закриваються зовнішніми кутами, фиксируемыми на саморізи. Між металочерепицею і конькової планкою закладається утеплювач з еластичного матеріалу.


Монтаж сходів, перехідного містка, дахового огородження і снігозатримувача


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоАксесуари для покрівлі з металочерепиці кріпляться поверх покрівельного покриття.

Місця їх розміщення визначаються заздалегідь і посилюються додатковими брусами і дошками обрешітки.

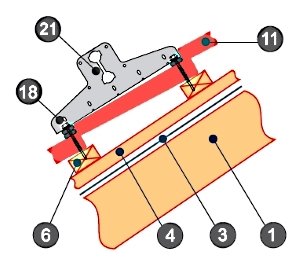

Особлива увага приділяється встановлення снігозатримувача (21). Він фіксується по кроквах комплектними посиленими саморізами.

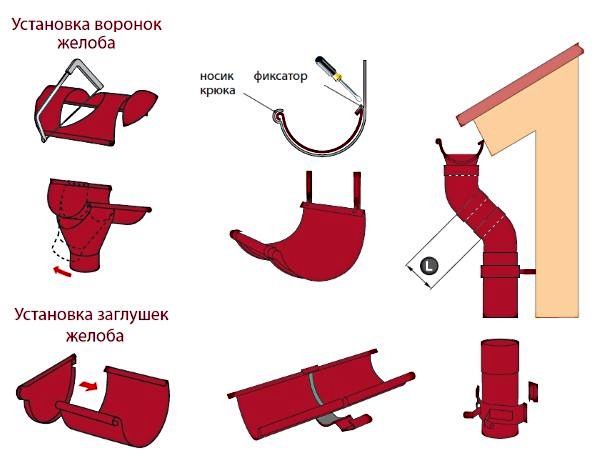

Монтаж водостічної системи


При установці системи відводу води з покрівлі слід дотримуватися наступних правил:

  • до однієї зливної труби не можна підводити більше 10 метрів зливного жолоба;
  • частина жолоби над лійкою повинна бути прорізана кутом зі сторонами в 100-110 мм;
  • воронка повинна розташовуватися під жолобом на відстані 150 мм.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
Всі елементи водостічної системи, включаючи заглушки, лійки тощо, мають систему фіксації між собою. Однак після виконання монтажних робіт їх слід додатково обробити силіконовим герметиком.
Увага! Водостічні труби монтуються обтиском вниз, в іншому випадку не уникнути протікання.

Заземлення покрівлі окремої шиною


Оскільки металочерепиця має здатність проводити електричний струм, то в цілях безпеки її слід забезпечити системою заземлення.

Заземлення виконується підключенням електропроводи великого перерізу одним кінцем до покрівлі (через саморіз). Другий кінець надійно закріплюється на металевій конструкції, закопаною в землю на глибину не менше метра.


Послемонтажная обробка


Полотно металочерепиці вимагає періодичного огляду (раз у півроку). З даху, системи водостоку прибирають сміття та листя, а поверхню очищають м’якою щіткою.
Полотно в проблемних місцях можна підфарбувати, це збільшить його корозійну стійкість.


Установка контррейок під кроквами

Система контррейок під кроквами дозволяє провести утеплення покрівлі. Як контррейок використовуються дерев’яні бруски або планки, прибиті цвяхами.
Далі в простір між стропилами за конттрейки поміщається шар утеплювального матеріалу, який додатково знижує шумність металевої покрівлі.


Укладання пароізоляції і кріплення рейками


Залишати утеплювач відкритим неприпустимо, оскільки на нього може потрапляти волога і зводити нанівець весь утеплюючий ефект. Для запобігання цього на утеплювач накладається пароізоляційна плівка (16). Цей матеріал не пропускає вологу, але ефективно пропускає водяну пару, залишаючи утеплювач сухим.

Поверх пароізоляції набиваються дерев’яні рейки для фіксації усього пирога.
Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоВас також може зацікавити стаття про те, як зробити подвійні дах для лазні.

А як побудувати своїми руками гараж з двосхилим дахом, читайте в цій статті.

Техніка безпеки


Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відеоРоботи по влаштуванню покрівлі двосхилих дахів відносяться до робіт з високим рівнем небезпеки, і чим більше ухил скатів, тим суворіші вимоги техніки безпеки. Не нехтуйте ними, подбайте про своє здоров’я:

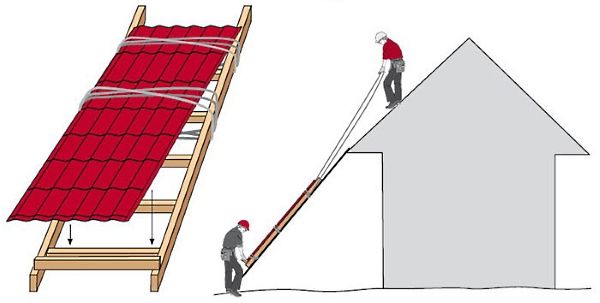

  • обов’язково надягайте страхувальний пояс, прив’язаний міцною мотузкою до міцної частини будівлі;
  • працюйте у взуття, що має гарне зчеплення з поверхнею;
  • сходи і лісу надійно закріплюйте за стіни будинку;
  • дах захистите подмостьями, лісами, сіткою або бортиками висотою не менше 1 м.

При роботі з металочерепицею слід дотримуватися наступних правил:

  • завжди користуватися рукавицями;
  • не допускати докладання надмірних зусиль до металу;
  • враховувати силу вітру і парусність листів металочерепиці.

Крім того, не буде зайвим використовувати всі доступні пристосування, що полегшують роботу. Приміром, похилі напрямні з довгих дощок не тільки збільшать безпеку при підйомі листів, але і забезпечать збереження матеріалу.

Укладання металочерепиці на двосхилий дах: інструкція по монтажу, схеми, фото і відео
В цілому, монтаж металочерепиці на двосхилу покрівлю не являє собою серйозної проблеми. Досить дотримуватися правил безпеки і слідувати всім рекомендаціям, щоб отримати надійну і красиву покрівлю з мінімально можливими витратами.

Про правила техніки безпеки, яких треба дотримуватися при роботі з металочерепицею, розповідає наступне відео:
