Труби для подачі води та опалення потребують теплоізоляції. Такі заходи вживають для скорочення собівартості енергії витраченої на підігрів, а також для забезпечення більш довгостроковій експлуатації. Ізольований від зовнішніх впливів трубопровід не руйнується від корозії і не потребує частої заміни та витрати на ремонт.
Опис труб ППУ

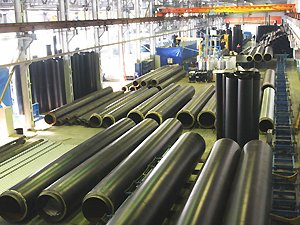

Трубопроводи з ППУ
Пінополіуретановий утеплювач є передовим і ефективним. Така різновид пластмаси перевершує по теплопровідності всі інші полімери, а також утеплювачі з мінеральної вати. Труби з даним видом ізоляції використовуються при проведенні зовнішніх, канальних і безканальных тепломереж, газо – і нафтопроводів.
Виробництво труб з ППУ
Технологічний процес виробництва таких труб здійснюється шляхом нанесення на їх сталеву поверхню пінополіуретанового шари різної товщини. Він виготовляється з екологічних матеріалів Изолан 345 та Воратеск CD 100. З двох сторін труб залишають ділянки без ізоляції (від 150 до 210 мм). Вони необхідні для з’єднання їх методом зварювання. Для ізоляції таких ділянок використовуються спеціально призначені комплекти, куди входять:
- термомуфта;
- компоненти з пінополіуретану;
- клей;
- кріплення ОДК;
- пробки для муфти та стравлювання повітря;
- гільзи, з’єднувальні провідники ОДК.

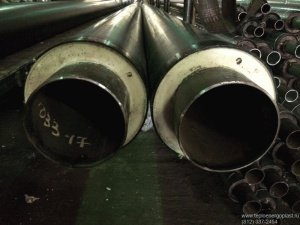

Труба в ППУ ізоляції
Зверху ізоляцію закривають оболонкою, яка поділяється на 2 види:
- Поліетиленові (ПЕ) – застосовуються при прокладанні безканальним способом і у важкодоступних місцях.
- Оцинкована (ОЦ) – використовується для наземної установки і прохідних каналах.
Важливим елементом труб з ізоляцією є сигнальний кабель СОДК (системи оперативно-дистанційного контролювання). Він сприяє визначенню цілісності трубопроводу по всій довжині траси. Цей метод значно знижує час і грошові витрати на ремонтні роботи. Труби з СОДК робляться за Гостом 30732-2006.
Важливо. Наявність ППУ ізоляції на сталевих трубах, що дозволяє виконати їх траншейну укладання без створення дренажної системи і бетонного панцира.
Характеристики труб з ППУ ізоляцією

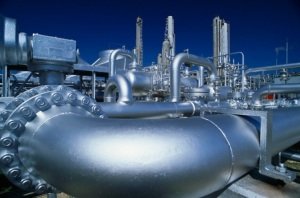

Труба в ппу ізоляції з поліетиленової та оцинкованої оболонкою
Виробництво виробів з пінополіуретановим утеплювачем здійснюється тільки на заводі з точним дотриманням технологічного процесу і відповідно з прийнятими Ст (стандартами) і Дсту.
Труби ППУ ізоляцією володіють відмінними технічними характеристиками:
- коефіцієнт теплопровідності – 0,032 Вт/м*К;
- стійкість до впливу корозії;
- максимальний показник витоку тепла – 4 %;
- велика механічна міцність – до 200 кг/м3;
- можливість експлуатації при температурі до +150°С і тиску 1,6 МПа;
- мінімальний період експлуатації – 30 років.
Сукупність цих властивостей дозволяє істотно економити на ремонті трубопроводів, а також скорочує терміни їх прокладання майже в два рази.

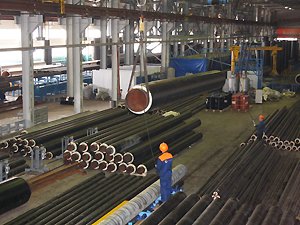

Труби для помірного клімату
Ефективність ППУ ізоляції залежить від її товщини. За цією характеристикою вона поділяється на 2 типи:
Тип ізоляції визначається в залежності від територіального розташування району і закладається в проект прокладання тепло-, газо – чи нафтопроводу.
Незважаючи на те, що вартість даних виробів вище, ніж у простій сталевої труби, ефективність експлуатації дозволяє окупати витрати в мінімальні терміни. Це дуже важливий аспект в умовах сучасної російської економіки.
Розміри та умовні позначення

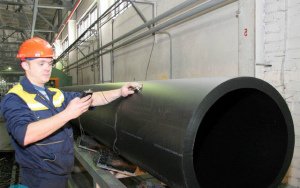

Виробництво труб з пінополіуретаном
Виробництво якісних труб повинно здійснюватися тільки на заводі і по госту, з матеріалів вищої якості і при організації контролю на всіх етапах виробництва. Вироби, виготовлені кустарним способом, не будуть відповідати прийнятим нормам, а їх експлуатаційні характеристики не дозволять повною мірою отримати необхідний результат.
Щоб орієнтуватися в термінології, наведемо розшифровку позначень:
- Ст t — труба зі сталі;
- S — товщина сталевої стінки;
- d — діаметр труби;
- n — тип ППУ;
- D — діаметр труби з оболонкою та ізоляцією;
- ПЕ — поліетиленова плівка;
- ОЦ — оцинковка;
- ВГП — труба для проведення води і газу;
- СОДК — система для оперативно – дистанційного контролювання.
Важливо. Необхідно, щоб товщина труби і супутніх деталей була абсолютно рівною.

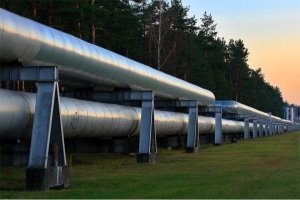

Товщина труби відповідає деталей
Дані позначення слід знати при замовленні труб у заводу-виробника. Потрібні розміри і кількість закуповуваного товару узгоджуються з постачальниками у відповідності з проектом. Діаметр ізольованої труби і товщина стали безпосередньо залежать від регіону прокладання трубопроводів.
Наведемо приклад позначення сталевої труби з діаметром 76 мм, товщиною 3 мм з 2 типом ізоляції в оболонці з оцинковки: Ст 76*3-2-ППУ-ОЦ ГОСТ 30732-2006.
Вимоги для виробів з ізоляцією із ППУ
Від якісно виготовленого матеріалу безпосередньо залежить безперебійна і довгострокова робота трубопроводу. Тому до матеріалів і виробів з них, виробленим на заводах пред’являють суворі вимоги по ГОСТу, основні з яких представлені нижче.
Виробництво труб з ППУ ізоляцією включає в себе пристрій і контроль за провідниками ОДК. Для них також існують певні вимоги в розмірах перерізу і певних місцях установки.
Рада. Для ознайомлення з усіма вимогами контролю та методикою установки труб з ППУ ізоляцією вивчіть документ «Про влаштування та експлуатації ТЗ (теплових мереж) з ізоляцією із ППУ».
Якщо ви хочете провести або замінити трубопровід, придбайте труби з сучасним енергозберігаючим утеплювачем ППУ. Якість вам буде гарантовано при купівлі таких виробів вироблених не кустарним способом, а тільки на спеціалізованих заводах з сучасним обладнанням.
