Теплоізоляція труб різного призначення – це обов’язкова сторона монтажного процесу. Особливо коли труби укладаються в незахищені тунелі, короби або монтуються поверхневим способом. Способів теплової ізоляції досить багато. Але саме сьогодні багато виробників пропонують утеплювач з пінополіуретану (ППУ). Його можна нанести на труби у вигляді піни, після чого матеріал на повітрі полімеризується, стаючи міцним і пористим. Можна використовувати готові теплоізоляційні елементи у вигляді шкаралупи.

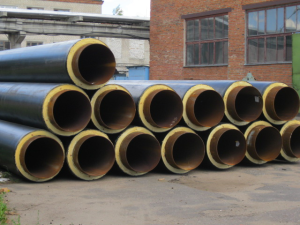

Теплоізоляція труб ППУ
Ще один варіант – це труби, які в заводських умовах покриваються і утеплювачем ППУ, і захисним шаром з поліетилену або нержавіючої металевої стрічки. Як показує практика, цей варіант вважається найбільш затребуваним. І це зрозуміло, адже немає необхідності проводити теплоізоляцію своїми руками, яка пов’язана з великими часовими і трудовими витратами. Витрати на прокладку труб в ППУ практично в шість разів нижче, ніж при монтажі трубопроводу і подальшому його утеплення.
Види теплової ізоляції по ГОСТ
Труби, утеплені ППУ, обертаються додатково захисними матеріалами. Кожен з них використовується в певній ситуації:
Якщо трубопровід буде прокладатися в грунті, то захисний шар виготовляють з поліетилену. Це хороша гідроізоляція, яка буде захищати утеплювач і самі труби від негативного впливу талих і грунтових вод. Поліетилен має достатньо великий коефіцієнт розширення, що дозволяє йому зберігати свої технічні характеристики при температурних перепадах.- Якщо трубопровід прокладається надземним способом, то в якості захисного кожуха для ППУ використовується оцинкована металева стрічка. Вона відмінно захищає утеплювач від механічних пошкоджень (вимога за ДСТ).
Якщо трубопровід буде прокладатися в грунті, то захисний шар виготовляють з поліетилену. Це хороша гідроізоляція, яка буде захищати утеплювач і самі труби від негативного впливу талих і грунтових вод. Поліетилен має достатньо великий коефіцієнт розширення, що дозволяє йому зберігати свої технічні характеристики при температурних перепадах.

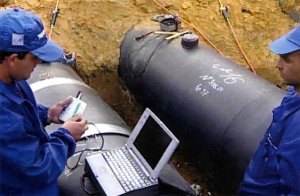

Система ОДК
Ізоляції труб великого діаметру проводиться під контролем спеціальної системи. По ГОСТ вона називається оперативно дистанційний контроль (ОДК). Це прокладений вздовж трубної системи провідник, на ньому через певні відстані, які визначає ГОСТ, встановлюються датчики контролю. Основне призначення ОДК – це контроль над якісним станом утеплювача. Якщо на якійсь ділянці відбулося зволоження ППУ, то система відразу ж на операторський пульт подає сигнал. Це дає можливість швидко відреагувати на шлюб:
- оперативно стає відомо про зміни структури теплоізоляційного шару.
- точно вказується місце дефекту.
- ситуацію тут же беруть під контроль, роблячи ремонт або заміну ділянки ППУ.
Виготовляються труби з ОДК по ГОСТ 30732-2001. Завод виробник труб з ППУ ізоляцією пропонує і фасонні вироби до них, що спрощує і підбір двох матеріалів, і їх установку і припасовані один під одного. До того ж фітинги утеплюються пенопилиуретаном з установкою системи оперативно дистанційного контролю, що відповідає ГОСТ 30732-2006.
Пінополіуретан (ППУ)
Буквально кілька слів про самому утеплювачі. Необхідно відзначити, що кожен завод намагається збільшити продажі своєї продукції. Тому використання пінополіуретану для ізоляції – правильне рішення. Чому? Щоб відповісти на це питання, необхідно розглянути технічні характеристики цього теплоізоляційного матеріалу.
- Теплопровідність: 0,019-0,028 Вт/м К. Це найнижчий коефіцієнт серед усіх утеплювачів.
- Щільність 45-80 кг/м3. Щільніше тільки спінений каучук, зате у нього теплопровідність вище.
- Витримує температуру від -80С до +150С. Навіть немає необхідності з чимось порівнювати. Відмінний показник.
- Термін експлуатації від 25 до 50 років. Все залежить від щільності матеріалу.
Важливо. Необхідно враховувати той факт, що пінополіуретан різко знижує теплові втрати. Вони в цілому становлять лише 2%. Сталева труба, изолируемая іншими утеплювачами, втрачає при транспортуванні теплоносія 20-30%. А це в 10-15 разів вище.
Труби ППУ з оцинкованої ізоляцією

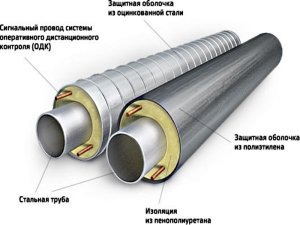

Але і це ще не все, адже теплові втрати зменшуються і з-за того, що трубопровід являє собою багатошаровий пиріг. А це вже гарантія зниження тепловтрат. У такому пирозі присутні наступні шари:
- сталева труба;
- шар пінополіуретану (ППУ);
- оболонка з поліетилену;
- якщо труби використовуються для зовнішньої установки, то ще й оцинкований шар.
Багато виробників монтажних робіт, пов’язані з укладанням труб в ізоляції, оцинкований металевий кожух додатково покривають захисною фарбою. Витрати невеликі, але ефект, збільшує термін експлуатації трубопроводу, сильно зростає.

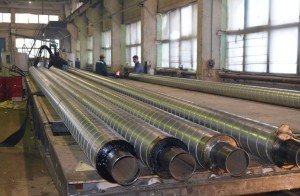

Виробництво труб з ППУ з ГОСТ
Державний стандарт, за яким виробляються труби з ППУ для теплової ізоляції, відомий. У ньому чітко визначені етапи проведених технологічних процесів. Виробництво складається з декількох етапів:
Рада. Товщину ізоляції можна збільшувати від стандартної величини до посиленої. ГОСТ це підтверджує. Друга позиція використовується в північних регіонах. Наприклад, стандартний варіант труби діаметром 100 мм – товщина 33 мм, посилений – 43 мм
Як бачите, виробництво трубопроводів в ППУ ізоляції – процес не найскладніший. Зате завод отримує прибуток, а виробник монтажних робіт скорочує свої витрати по укладанню. Є і свої позитивні сторони у експлуатованої організації:
- високий термін експлуатації;
- швидкість визначення дефектів;
- скорочення теплових втрат;
- скорочення майже в два рази експлуатаційних витрат.
І ще один параметр – це неізольовані кінці труб. При діаметрі трубопроводу до 315 мм довжина неізольованого кінця повинна становити 130-170 мм При діаметрі вище 400 мм цей розмірний показник повинен бути 190-230 мм.
При стикуванні двох труб між собою або з фасонним виробом з’єднання закривається утеплювачем вручну, а зверху покривається самоклеїться ізоляційною стрічкою або термозбіжною плівкою.
Труби, утеплені ППУ, показують відмінні показники. Енергоносій в них втрачає мінімум тепла. Холодні трубопроводи в ППУ не промерзають навіть у найсуворіші зими.
