Триходовий кран для опалення – принцип роботи, установка і підключення

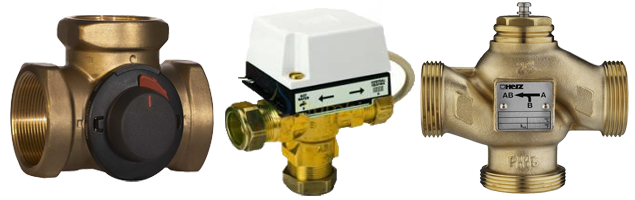

Триходовий кран — виріб з трьома отворами, в якому за допомогою запірного пристрою здійснюється перерозподіл теплового носія в опалювальній системі. Його призначення – рівномірний розподіл тепла і підтримання оптимальної температури теплової маси в мережі опалення.

Використання крана має незаперечні переваги: компактність і невелика вага, висока непроникність затворного механізму, скорочення часу та грошових коштів на встановлення і техобслуговування системи опалення, можливість ефективного і правильного перемикання трубопроводу і перенаправлення руху теплоносія.

Не менш важливо врахувати й існуючі недоліки вироби, такі як необхідність регулярно прочищати і змащувати, застосування тільки на трубах невеликого діаметру.

Триходовий кран для опалення   принцип роботи, установка і підключення

Принцип дії

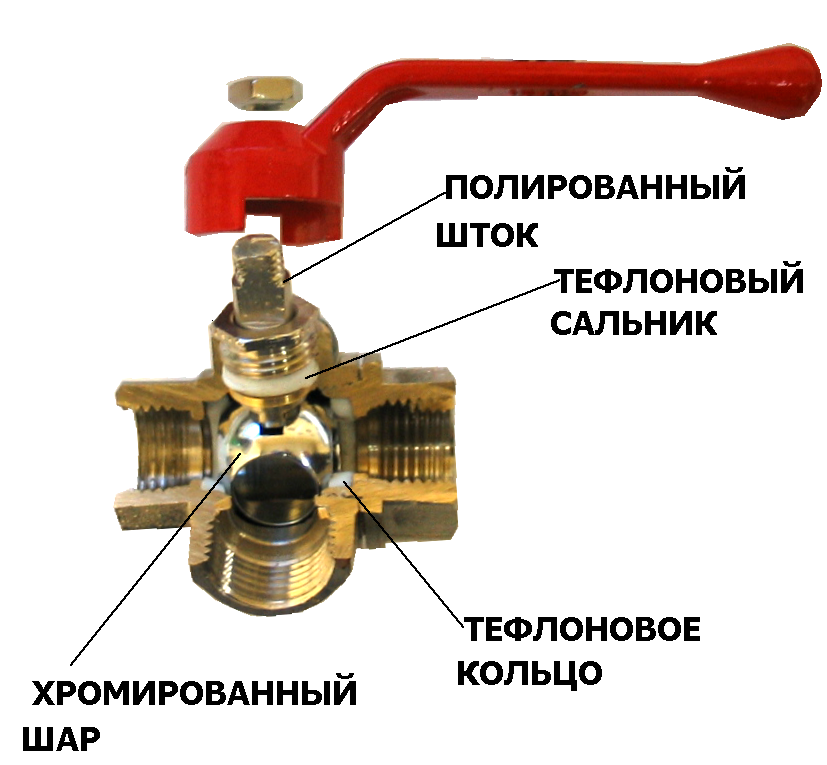

Запірний механізм складається з частин:Триходовий кран для опалення   принцип роботи, установка і підключення

  • непроникного корпусу з металу;
  • затвора з прохідними отворами різної форми;
  • перехідників.

Напрямок потоку теплоносія регулюється поворотом рухомого балансира на 90 або 180 градусів, внаслідок чого прохідний отвір закривається, і потік теплової маси змінює напрямок, пересуваючись в інший отвір.

Виріб даного типу є частиною запірно-регулюючого механізму. У затворі крана передбачено 3 отвори: вхідний і два вихідних. Запірний механізм може встановлюватися в 3-х робочих положеннях, що дає можливість припинити подачу теплоносія (в положенні «закрито») иперенаправить його рух (в положенні «відкрито»).

Розглянемо детально режими роботи крана:

  • Повне відкриття. В даному випадку в мережу надходить тільки гаряча вода, забезпечуючи максимальний температурний рівень нагріву теплообмінників.
  • Повне закриття. Такий режим передбачає припинення надходження гарячої води, в результаті чого в мережу надходить лише холодна вода.
  • Часткове відкриття. Даний режим дозволяє регулювати температуру робочої маси для отримання оптимального рівня тепла в опалювальній системі.
  • Таким чином, теплова маса, вступаючи у вхідний отвір, одночасно може проходити через всі вихідні отвори або через одне з них.

    Установка крана виконується так, щоб можна було одночасно підключити і гарячу і холодну воду. Напрямок потоку теплової середовища показано безпосередньо на пристрої й позначити покажчиками.

    Триходовий кран для опалення   принцип роботи, установка і підключення

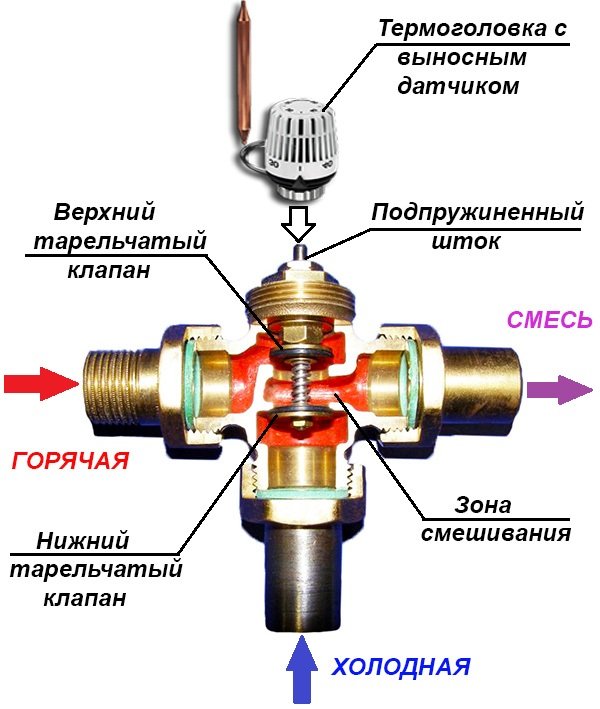

    Принцип дії триходового крана

    Різновиди кранів

    За методом розподілу теплового носія в системі розрізняють два типи кранів:

  • Запірні. Механізм призначений для перемикання переміщення робочої маси з однієї труби в іншу за допомогою кульового елемента. За зовнішнім виглядом виріб схоже з звичайним вентилем, але з однією відмінністю – має допоміжний вихід. Слабкою стороною даного виду є відсутність можливості плавного регулювання потоку теплової рідини.
  • Регулюючі. Затвором служить шток, зміна положення якого дозволяє регулювати подачу робочої середовища в мережу. Переміщення теплоносія здійснюється електроприводом, який управляється автоматичним датчиком температури. Крім того, використовуються крани з ручним регулюванням температури маси, проте він менш ефективний.
  • В залежності від призначення пристрою вентилі поділяють:

  • Змішувальний. Служить для підтримки температури теплової маси в певних частинах мережі за допомогою змішування. Виріб оснащений двома вхідними отворами, які пропускають гарячу і холодну середовище і одним вихідним, через нього розбавлена маса оптимальної температури надходить прямо в мережу опалення.
  • Розділовий. Механізм використовується для регулювання обсягу теплової рідини в різних елементах опалювальної мережі. Виконує перенаправлення потоку маси з однієї системи трубопроводу в іншу. Наявність одного входу і двох виходів дають можливість розділяти робочу середу, яка надходить в систему, на два потоку.
  • За типом проточної частини корпусу вентилі бувають:

  • Пробно-спускні. Монтаж виконується на різних установках і ємностях. Вони оснащені спусковим і приєднувальним перехідниками.
  • Полнопроходные. Встановлюються на трубопровід і мають пару приєднувальних перехідників.
  • Залежно від способу розміщення затвора:

  • Натяжні. Пробка до поверхні корпусу притуляється допомогою гайки.
  • Сальникові. Притискання затвора виконується з допомогою ущільнювача кришки через набивку.
  • За типом виконання вироби розрізняють:

  • Латунні.
  • Поліпропіленові.
  • Сталеві.
  • Чавунні.
  • За способом монтажу існують крани:

  • Для використання з муфтою.
  • Під зварювання.
  • Для фіксації з фланцем.
  • У побутових умовах найчастіше використовуються вентилі з муфтою, це обумовлено простотою, як монтажу, так і демонтажу. За типом муфти пристрій оснащений внутрішньою або зовнішньою різьбою.

    З’єднання різьбленням вимагає обов’язкового ущільнення лляним волокном, клоччям або спеціальної герметизуючої стрічки шляхом намотування його на різьблення труби шаром до 1 мм. Це забезпечить непроникність обв’язки і відсутність протікань. Кран необхідно встановлювати на різьблення труби мінімум на 5 повних витків.

    Під зварювання триходовий вентиль, встановлюється на трубопроводах з підвищеним рівнем безпеки. Такий спосіб з’єднання дозволяє витримувати дуже високий робочий тиск. Крім того, зварювальне з’єднання застосовується при установці магістралей підземним методом.

    Контроль над роботою запірної арматури і регулювання температурного режиму теплової маси проводиться за допомогою:

  • Автоматизованої електромеханічної системи. В якості електроприводу може виступати допоміжний механізм з електричним двигуном або електромагніт.
  • Пневматичної виконавчого модуля. Вважається найменш небезпечним в експлуатації, так як відсутній ризик ураження електричним струмом.
  • Ручного способу. Застосовуючи даний метод можна змішувати робоче середовище тільки в приблизних співвідношеннях. У побутових умовах вважається найбільш підходящим і недорогим варіантом.
  • Для точного регулювання потоків теплоносія застосовуються спеціальні пристрої, за допомогою яких охолола середовище змішується з зворотної труби в подаючу трубу. Витрата теплової маси при цьому залишається постійним, а температурний режим регулюється до оптимального рівня.

    Триходовий кран для опалення   принцип роботи, установка і підключення

    Різновиди триходових кранів

    Вибір крана

    Правильний вибір триходового крана залежить від його технічних параметрів, а також особливостей його монтажу і використання.

    Насамперед, слід врахувати, який діаметр виробу необхідний для підключення до трубопроводу. Зазвичай він становить 2-4 см залежно від системи опалення. Якщо підібрати пристрій необхідного діаметра неможливо – застосовуються перехідники.

    Не менш важливо знати об’єм робочої середовища, який кожен трубопровід зможе пропустити через себе на певному часовому відрізку.

    Наявність можливості установки приводу з автоматизованим управлінням. Цю властивість необхідно в разі вибору пристрою для використання в системі «тепла підлога» водяного типу.

    Не зайве звернути увагу на основу, з якої виготовлено пристрій. Кращими вважаються латунні крани, які в меншій мірі схильні до корозії.

    Незалежно від того, на якому типі вироби ви зупинилися, варто перевірити роботу затворного механізму, а також поверхню крана на відсутність пошкоджень і слідів іржі.

    Особливості установки і експлуатації

    В процесі монтажу і експлуатації запірної арматури важливо враховувати особливості даного пристрою.

    При установці слід звернути увагу на напрямок потоку теплоносія, при цьому положення затвора ролі не грає – воно може бути як горизонтальне, так і вертикальне. Напрямок потоку теплової маси має відповідати напрямку стрілки, розташованої на корпусі крана. Місця установки пристрої повинні забезпечувати належні умови для ремонтних робіт і техобслуговування.

    Важливо, щоб вентиль був встановлений в контурах опалення перед циркуляційним насосом.

    Якщо монтаж крана виконується зварювальним способом, температура потоку не повинна перевищувати 100 градусів Цельсія на ділянках з’єднання вироби з перехідниками. У процесі зварювання необхідно попередити попадання частинок, окалини та інших домішок на внутрішні поверхні, це захистить від механізм заклинювання.

    Настройка роботи крана виконується шляхом зміни місця розташування поворотного затвора таким чином, щоб при потребі можна було здійснювати повні та змішані потоки на вихід. Ця умова дає можливість забезпечити оптимальну температуру теплової маси у всіх контурах опалення.

    Триходовий запірний пристрій не підходить для конструкцій і мереж з високим внутрішнім тиском і для установки на труби діаметром понад 4 див.

    Експлуатація виробу вимагає суворого відповідності документації з використання, якщо такі відсутні, експлуатація крана заборонена.

    Бліц-поради

  • Крани необхідно час від часу перевіряти на постійну працездатність.
  • Для влаштування системи опалення краще всього застосовувати моделі змішувальних кранів з міді, проте найкращим варіантом вважаються вироби з нержавіючої сталі.
  • Всі елементи триходового вентиля повинні проходити регулярну перевірку та техобслуговування. Цим займається спеціальні установи.
  • В процесі експлуатації вентиля необхідно бути вкрай обережним при його повному відкриванні, в іншому випадку гідравлічний пристрій може дати збій.
