Сьогодні я хотів би вам розповісти, як можна підключити кабель кручених пар до розетки RJ-45.

Особливості підключення

Кінець кабелю кручених пар інтернету або мережі при кроссировке в ряді випадків має сенс не обжимать виделкою RJ45, а закінчувати спеціальної розеткою RJ-45, яка закріплена на стіні. До неї, через мережевий кабель, обтиснений виделками RJ-45 або патч-кордом, можна буде під’єднати будь-яке мережеве обладнання, в тому числі і персональний комп’ютер.

Перелік доступних на ринку розеток RJ-45 дає можливість підібрати ту модифікацію, яка підходить для підключення двох комп’ютерних вилок.

В якості прикладу можна зробити підключення до інтернету в локальній мережі комп’ютера і телефону.

У вас є можливість скористатися двома вільними витими парами кабелю для підключення до телефонної лінії в під’їзді.

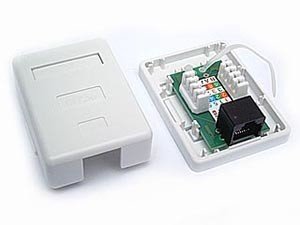

У процедурі підключення мережного кабелю до розетки RJ-45 немає нічого складного. Спочатку необхідно підібрати оптимальне місце для установки розетки, після чого спробувати закріпити його на стіні, використовуючи два шурупа. В якості альтернативи може виступати двосторонній скотч. Зазвичай все це вже включено в комплектацію. Якщо ви вирішили закріпити вироби шурупами, для початку зніміть кришку і приберіть друковану плату з корпусу розетки. Це дозволить вам отримати доступ до кріпильних отворів в підставі. Щоб зняти кришку, потрібно натиснути з бічних частин двома пальцями. Тиснути треба в тому місці, де підстава розташовується максимально близько, після чого потягнути на себе. Засувки вийдуть із зачеплення підстави розетки RJ-45. Після цього кришка легко відкриється. Слідом за цим можна зняти друковану плату, відвівши убік 4 засувки, розташовані по кутах. Потім можна буде встановити назад підставу розетки і прикрутити його до стіни.

Плату також повертають на місце, після чого можна приступати до установки розетки RJ-45. На друкованій платі є табличка, де в кольорах промальовані варіанти Т568В і Т568А оброблення витої пари провідників в гребінки розетки RJ-45.

Тонкощі підключення кабелю кручених пар до RJ 45

Перш ніж починати оброблення кабелю витих пар, треба визначитися, за яким варіантом був обтиснутий протилежний кінець кабелю кручених пар. Частіше знаходить застосування варіант Ст. Чим відрізняється колірна маркування стискання витих пар у витках варіантів В і А, я вже описував в одному з постів на цьому сайті.

Щоб обробляти пари в розетки RJ-45 передбачений спеціальний інструмент з ножем. В якості прикладів може послужити Gembird T-430. Купувати його, з іншого боку, є сенс тоді, коли ви збираєтеся займатися обробленням розеток такого типу на постійній основі. Якщо ж мова йде про разову роботу, то вам цілком вистачить викрутки з плоским тонким жалом. Товщина її не повинна перевищувати діаметр мідного провідника витої пари.

Далі йде підготовка кабелю для оброблення. Досить зняти 3 км зовнішньої оболонки. Пари расплетаются на довжину, що не перевищує півтора сантиметра. Коли ви поділяєте і обжимаете виті пари в розетки RJ-45, расплетайте їх до мінімально припустимої довжини. Після цього треба взяти провідники по черзі і завести в гребінку розетки. Потрібно заправляти в бічній площині лезо викрутки і потім його торцевою частиною заштовхувати до упору.

Далі потрібно затягнути хомути та закрити розетку кришкою. Якщо хомута у вас немає, можна взяти будь-яку нитку для закріплення кабелю. Слід обвивати його кількома гілками разом з друкованою платою. Кінці необхідно зав’язувати на пару вузлів. На друкованій платі розетки RJ-45 передбачається окреме отвір.

Якщо ви хочете підключити свій комп’ютер до двох мереж одночасно, наприклад, локальної мережі та інтернету, то замість двох розеток вищевказаного типу можна взяти одне виріб з двома розетками типу 2×RJ-45. Такого роду розетка нічим не відрізняється від одинарної, тільки трохи більше за розмірами.

Виті пари в розетці 2×RJ-45 заводяться через всю довжину плати розетки RJ-45. Вони розвинені більш ніж необхідно. Тут знаходить застосування варіант підключення для двох мережевих пристроїв по одному кабелю кручених пар.

Коричнева і синя виті пари зазвичай не використовуються, але тут їх використовують для передачі даних.

Прокладка кабелю

Як тільки ви підключите кабель кручених пар в під’їзді, слід прокладати його по квартирі до розетки RJ-45. Цей процес нічим не відрізняється від прокладки телевізійного кабелю електропроводів. У випадку, якщо у вас плінтуси з кабель-каналами, то достатньо прокласти кабель в каналі. Якщо треба зробити це уздовж стіни або підлоги, то кабель кручених пар фіксується дужками з дюбель цвяхами з кроком 30-50 див Це робиться, щоб кабель потім не провисав.

Ви можете прокладати кабель кручених пар до розетки за допомогою пластикового кабель-каналу. Він буває різних розмірів по ширині. Зовні він виглядає як 2 П-образні рейки. Одна рейка закріплюється до стіни за допомогою саморізів. Також ви можете користуватися будівельним клеєм «Рідкі цвяхи». Сюди укладається кабель кручених пар. Присутня тут і друга рейка, вона одягається на деталь, закріплену на стіні. У додатковому порядку в зазначений кабель-канал можна укладати телевізійний кабель, дроти від домофона або інших засобів зв’язку.

Ви можете прокладати мережевий кабель витих пар, після чого самостійно закріплювати хомутами, створеними власноруч.

Для цього береться жерсть і пластик. Потрібно закріпити хомути на стіні і за допомогою саморізів або ж прибивати маленькими цвяхами. Щоб кабель кручених пар був закріплений при прокладці до розетки RJ-45, можна використовувати дужки, зігнуті з цвяхів.

Однак необхідно проявляти акуратність, щоб під час використання дужок кабель витих пар не отримав пошкодження.
