Що таке мауерлат і в чому його особливості?

Технологія кріплення крокв до мауерлату

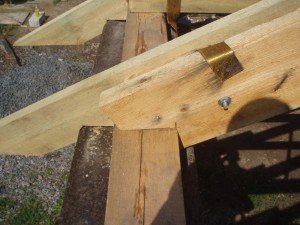

Кріплення крокв до мауерлату

Мауерлат – один з найважливіших елементів будь-якої покрівлі. Він являє собою опорну балку, на яку спирається ферма опорних балок. Укладання мауерлата здійснюється під крокви по всьому периметру будівлі. Його основу складають цілісні дошки, колоди, брус. Головним призначенням цього елемента є рівномірний розподіл ваги покрівлі по всій конструкції. Саме мауерлат служить опорою для кроквяних балок.

Якщо врахувати, що головне призначення крокв у тому, щоб передавати навантаження рівномірно від даху стін, то мауерлат створює велику опорну площу, яка забезпечує правильність розподілу цього навантаження. Варто зазначити, що навантаження на дах можуть бути постійними, надзвичайними або тимчасовими. І якщо з постійними навантаженнями все зрозуміло (вони створюються вагою покрівельних конструкцій і декоративного полотна), що представляють собою тимчасові і надзвичайні навантаження? Тимчасовими називаються навантаження, створювані одноразово, наприклад, робітниками, перекривають покрівлю новим матеріалом, або на покрівлю створює додатковий тиск сніговий покрив, вітер або робоче обладнання. До надзвичайних ж навантажень відносять збільшення сейсмічної активності.

Дуже важливо, щоб правильно і ретельно підбирати з’єднувальні деталі для мауерлата і, власне, крокв. Запили на даному елементі робляться дуже акуратно – для досягнення щільного прилягання крокв до пазів. Ніяких підкладок або підкладок використовувати не можна, оскільки з плином часу вони з плином будуть піддаватися деформаціям і випадуть. Покрівельні крокви прикріплюються до мауерлату за допомогою металевих пластин, цвяхів, спеціальних болтів, кронштейнів, куточків. Зараз всі ці деталі є в великому асортименті в багатьох будівельних магазинах. Пам’ятайте, що до болтів варто купувати металеві пластини (шайби). Вони допоможуть запобігти врізання гайки в деревину. До речі, замість пластинок можна використовувати в якості накладок відрізки фанерних листів.

до змісту ↑

Особливості кріплення крокв

Технологія кріплення крокв до мауерлату

особливості кріплення крокв до мауерлату

Кріплення крокв до мауерлату – важливий етап облаштування покрівлі. Від того, наскільки правильно буде здійснено з’єднання опорних балок з мауерлатів, буде залежати стан покрівлі в різну погоду. Поєднати ці два елемента можна двома способами: жорстким і ковзаючим. Вибір найоптимальнішого з них буде залежати від характеристик самої покрівлі, і від моделі крокв.

Деревина 0 дуже гнучкий матеріал, якому властиво розширюватися або звужуватися під впливом температури і вологості. Природно, через це вся конструкція покрівлі стає рухомою. І в даному разі не можна використовувати жорсткий метод кріплення крокв, оскільки він може спричинити розриви або зміщення опорного матеріалу. Пам’ятайте, що правильна фіксація крокв – це запорука безпеки вашого житла. При недотриманні вимог монтажу може виникнути велика сила розпірна

до змісту ↑

Технологія жорсткого кріплення крокв до мауерлату

Технологія кріплення крокв до мауерлату

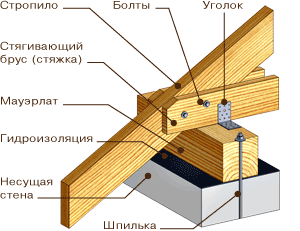

схема жорсткого кріплення крокв до мауерлату

Принцип жорсткого кріплення крокв до мауерлату полягає в повній відсутності будь-якого впливу на з’єднувальні частини елементів. Їх не можна зрушувати, ні повертати, не згинати. Така статичність елементів досягається за рахунок кріплення елементів за допомогою брусів і куточків. В цьому випадку з’єднання можна виконати за допомогою створення запилів на кроквах, прибити елементи цвяхами або використовуючи скоби. Використання методики створення запив дозволяє створити опору для балок з мауерлата, оснащеного підшивною бруском. Саме він забезпечує жорстку фіксацію балки. Додаткову фіксацію балок необхідно забезпечити за рахунок металевих куточків, встановлених збоку. Такий підхід дозволить виключити вірогідність поперечних зсувів.

Другий спосіб жорсткої фіксації крокв використовується більш часто і є популярним у будівельників. Забивання цвяхів збоку дозволяє надати конструкції певний ухил. Цвяхи з внутрішньої сторони полотна повинні схрещуватися між собою. Зверху у вертикальному напрямку забивається ще один цвях. В результаті ми отримуємо достатньо жорстку конструкцію, вузол, надійно з’єднує кроквяну балку з мауерлатів. В обох випадках також рекомендується зафіксувати крокви анкерами або дротом.

до змісту ↑

Змінна фіксація крокв до мауерлату

Технологія кріплення крокв до мауерлату

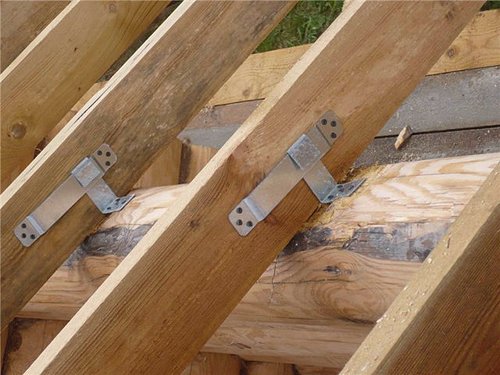

змінна фіксація крокв на мауерлаті

Ковзну фіксацію крокв до мауерлату часто називають ще шарнірним. При її влаштуванні потрібно спочатку вибрати модель кріплень, які будуть забезпечувати безперешкодне зміщення якого-небудь з елементів конструкції. У такій конструкції основним рушійним елементом є крокви, а виробляється такий тип кріплення одним із наведених нижче способів.

  • Формується спеціальний запив на кроквяних ногах, і цією частиною згодом проводитися укладання елемента на мауерлат. При цьому потрібно врахувати, що скріплення місця зчеплення здійснюється за допомогою пари цвяхів, що забиваються під кутом по відношенню один до одного. Іноді використовують інший метод фіксації, забиваючи цвях суворо вертикально (у цьому варіанті він вдаряється в мауерлат, повністю проходячи кроква). Є ще варіант — з’єднання за допомогою скоби або спеціальної металевої пластини з отворами під цвяхи;
  • Крокви виводяться на стіну за допомогою одиничного зчеплення за допомогою спеціальних пластин кріплення;
  • Виконання з’єднання здійснюється за допомогою металевих кріплень, званих багатьма будівельниками санчатами.

Кожен з перерахованих вище варіантів кріплення дозволяє надійно з’єднати кроквяні елементи з мауерлатів. Всі складові частини покрівельної конструкції завдяки їм будуть зміщуватися відносно один одного за найменших її рухах. Варто відзначити, що при спорудженні дахів найбільш часто використовується варіант з ковзаючим кріпленням крокв. Особливо актуальна така технологія кріплення при будівництві будинків з бруса. Чому при будівництві дерев’яних споруд рекомендується застосовувати саме ковзний тип кріплення? Справа в тому, що геометрія дерев’яного будинку під час усадки трохи змінюється і при жорсткому скріпленні може відбутися руйнування стін будинку. І ось щоб цього не сталося, стін нової дерев’яної споруди необхідно дати можливість поступово пристосовуватися до змінних пропорцій.

до змісту ↑

Як прикріпити до мауерлату, крокви правильно?

Технологія кріплення крокв до мауерлату

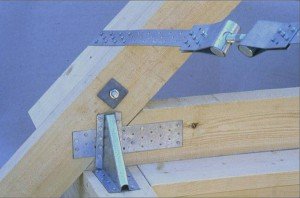

правильне кріплення крокв до мауерлату

Існує кілька правил, за якими здійснюється з’єднання стропил із мауерлатів. Розглянемо їх більш докладно.

  • Слід врахувати, що об’єднання кроквяних конструкцій з мауерлатів є одним з найбільш важливих сполук у покрівельної конструкції. Надійного зчеплення даних елементів досягти непросто, але саме вони забезпечують безпеку і довговічність всієї покрівельної конструкції;
  • Для створення кріплень рекомендується використовувати тільки якісні елементи. Економити на них не варто, адже недовговічні метизи можуть стати причиною перекосів, а іноді – і обвалення конструкції покрівлі. Особливу увагу варто приділити формуванню запилів на кроквяних конструкціях. Їх необхідно робити таким чином, щоб потім не довелося використовувати прокладки або вкладиші. Природно, такі елементи спочатку будуть сприяти зміцненню конструкції, але з часом можуть розхитатися і випасти, що негативно позначитися на загальному стані покрівлі;
  • Фіксацію крокв краще всього проводити на металеві куточки або пластинки. Ці елементи краще всього придбати в потрібній кількості до початку монтажу. Можна, звичайно, розглянути можливість використання інших типів кріплення, але вони будуть лише тимчасовими. Варто відзначити, що скріплювати між собою конструкції з бруса можна за допомогою шурупів і цвяхів. Якщо ж потрібно створити довговічну конструкцію, то краще використовувати для кріплень шпилькові з’єднання;
  • При пристрої покрівлі у рублених будинках рекомендується використовувати систему змінного кріплення. Вона дає можливість якісно поєднати крокви з мауерлатів і бічними колодами;
  • З’єднання стропил повинно відрізнятися високим рівнем міцності. Перш, ніж приступити до їх фіксації на мауерлаті необхідно вирізати виїмки-пази. Вони забезпечують щільне прилягання матеріалу. Створювати такі запили краще за заздалегідь підготовленим шаблонах. Тут варто врахувати, що якщо покрівельні скати мають різний кут нахилу, то для кожного з них варто готувати окремий шаблон;
  • Технологія монтажу кроквяних балок повинна бути такою, щоб дах залишалася стійкою і міцною навіть під впливом сильного вітру;
    Технологія кріплення крокв до мауерлату

    особливості кріплення крокв до мауерлату

  • Всю систему покрівлі варто спочатку конструювати на землі або іншої рівної поверхні. Для цього проводяться необхідні виміри, формуються пропили в кроквах і врізки в мауерлаті. Всі елементи підганяються по відношенню один до одного та встановлюються на місця. Після цього всі частини покрівельної конструкції встановлюються на місце згідно з технологією.
