Технологія будівництва пальового фундаменту

Зміст:

  • Причини вибору пальового фундаменту
  • Якими бувають пальові фундаменти?
  • Різновиди паль
  • Які матеріали використовуються для виготовлення фундаментних паль?
  • Технологія зведення пальового фундаменту
  • Коли пальовий фундамент використовувати не рекомендується?

Технологія будівництва пальового фундаментуПальовий фундамент – особлива конструкція, що надає можливість споруджувати будинок на слабких грунтах. Такий тип основи під будинок широко застосовується як у цивільному, так і в промисловому будівництві. Завдяки пальовім фундаменту можна на слабких грунтах побудувати будинок у кілька поверхів, а також – швидше виконати роботу по облаштуванню технічного підпілля. Пальовий тип фундаменту також з успіхом використовується при будівництві котеджів і дачних будиночків.

Причини вибору пальового фундаменту

Технологія будівництва пальового фундаментуІснує кілька причин, по яких при будівництві будинку віддається перевага пальовім фундаменту.

  • Слабкий поверхневий шар грунту. До різновидів слабких грунтів відносяться рослинні грунту з великою кількістю домішок торфу й перегною, перезволожені піщано-глинисті ґрунти, суглинки і глини, перезволожені лесовидні ґрунти. Зазвичай слабкий грунт знаходиться на поверхні, а глибокі шари грунту мають велику щільність. При будівництві нового будинку на такому грунті потрібно перенесення навантаження на глибокі шари, тому фундамент пальового типу буде ідеальним рішенням. Такий варіант фундаменту підходить навіть для складних пучинистих грунтів;
  • Пальові фундаменти можуть використовуватися у щільних грунтах, коли виконання повноцінних земляних робіт (риття котловану, засипка, вивезення зайвого ґрунту з ділянки) стає скрутним.

Отже, якщо ви хочете скоротити тимчасові і матеріальні витрати при облаштуванні підстави під будинок, то пальовий фундамент – це якраз те, що вам необхідно. Наприклад, для установки паль діаметром 30 см і довжиною близько 3 м, вам знадобиться викопати всього 0.2 м3 ґрунту, використовуючи бур. Для порівняння, при облаштуванні фундаменту стрічкового типу обсяг земельних робіт буде в рази вище.

до змісту ↑

Якими бувають пальові фундаменти?

Технологія будівництва пальового фундаментуІснує багато різновидів пальових фундаментів і багато з них потребують для свого облаштування залучення спеціалізованої будівельної техніки. У нашій статті будуть розглянуті тільки ті варіанти пальових підстав, які можна створити своїми руками. Але для початку розберемо, від яких чинників буде залежати тип пальового фундаменту.

  • Від застосовуваного в будівництві типу паль і способу їх виготовлення;
  • Від особливостей розташування паль під основним будовою;
  • Від конструктивних особливостей ростверків;
  • Від рівня заглиблення паль в грунт;
  • Від тих функцій, які виконують палі в грунті.

до змісту ↑

Різновиди паль

Технологія будівництва пальового фундаментуПеред початком будівництва пальового фундаменту своїми руками потрібно розібратися, що ж являє собою основний конструктивний його елемент, а саме – паля? Цим поняттям характеризується металевий стрижень великої довжини, занурюваний в грунт на визначену глибину. Ці елементи продаються вже готовими, або можуть виготовлятися своїми руками безпосередньо у момент зведення фундаменту. У готових паль є гострий край, завдяки якому заглиблення в ґрунт відбувається легше. Забивання готових паль здійснюється за допомогою спеціальної техніки. Саморобні ж палі вимагають буріння свердловин з подальшим армуванням та бетонуванням.

Існує кілька способів виготовлення паль, різних за:

  • Формою перетину (поперечного чи поздовжнього);
  • Способом виготовлення;
  • Використовуваному матеріалу;
  • Методом занурення в грунт.

Довжину паль визначають під час складання проекту фундаменту, зазвичай цей параметр становить 3-6 м.

Технологія будівництва пальового фундаменту

Розрізняються палі і за способом забивання в грунт:

  • Бетонні і залізобетонні набивні конструкції, що формуються за допомогою буріння свердловини певного діаметра з метою подальшого її армування і бетонування;

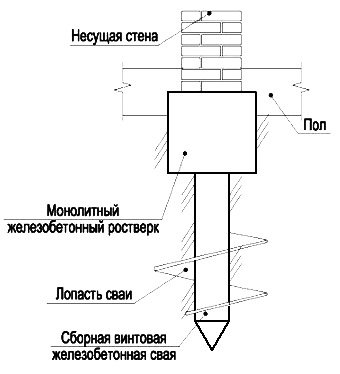

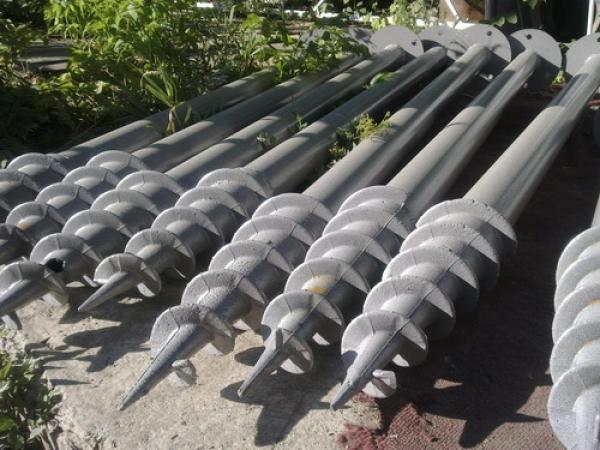

  • Гвинтові палі – занурюються в грунт за допомогою закручування (їх нижній край має структуру свердла);

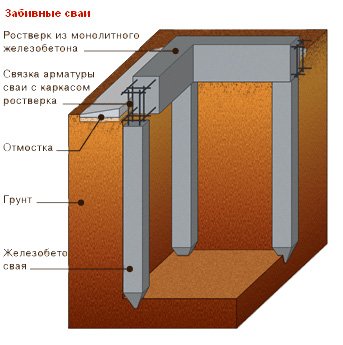

  • Забивні палі – занурюються в грунт за допомогою потужного механічного впливу (при цьому використовуються допоміжні механізми та спеціальна техніка);
  • Бурові залізобетонні палі (залізобетонні конструкції встановлюються заздалегідь пробурені свердловини).

Технологія будівництва пальового фундаменту

За принципом розміщення палі поділяють на:

  • Поодинокі елементи, що представляють собою окремо стоїть опору;
  • Об’єднані конструкції у вигляді стрічок, розташованих по всьому периметру стін будівлі і забезпечують рівномірний розподіл навантаження. Встановити пальовий фундамент можна в один або декілька рядів;
  • Об’єднання паль в кущі, під колонами каркасних кістяків і несучих конструкцій.

Технологія будівництва пальового фундаменту

У більшості випадків фундаментні палі встановлюються вертикально, але іноді ці елементи можуть розташовуватися під невеликим нахилом (такий варіант облаштування паль використовується, в основному, на слабких грунтах, схильних до рухів під впливом рясних опадів).

Існує ще відмінність паль за способом впливу на грунт і функціональним можливостям.

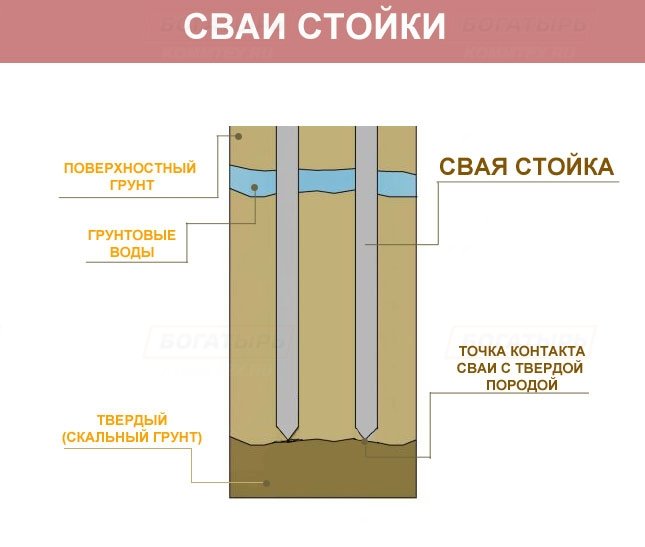

  • Палі-стійки передають навантаження від будівлі до глибинних шарів грунту, що перебувають під слабкими грунтовими шарами. При використанні таких паль фундамент взагалі не просідає;

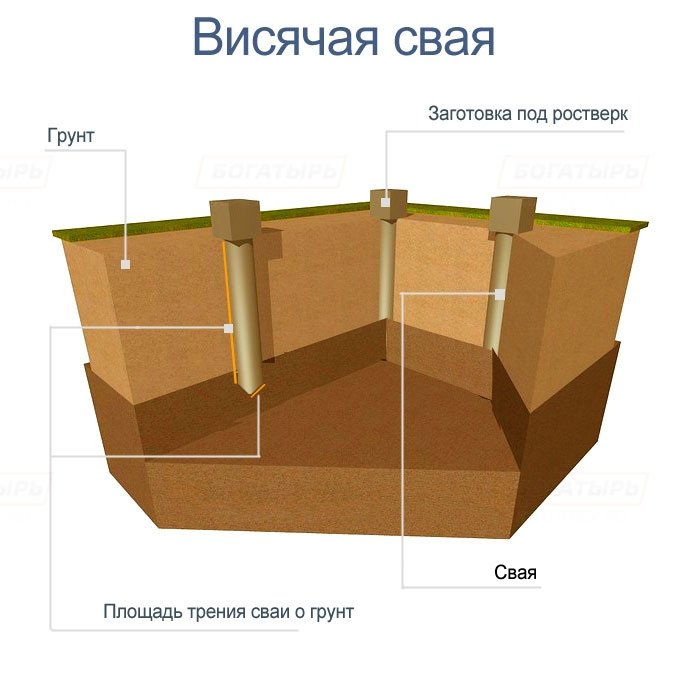

  • При використанні висячих паль навантаження передається за допомогою тертя грунту про їх стінки.

до змісту ↑

Які матеріали використовуються для виготовлення фундаментних паль?

Технологія будівництва пальового фундаменту

Палі для облаштування фундаменту можуть виготовлятися з різних матеріалів. В основному це:

  • Залізобетон. Якщо є будівельна техніка, то палі з цього матеріалу можна виготовити прямо на місці будівництва. Служать залізобетонні палі досить довго – більше 100 років, а для їх створення використовується бетон М200;
  • Дерево. Даний матеріал для будівництва пальового фундаменту використовується рідко з-за крихкості, схильність до гниття і дорожнечі натуральної деревини. Палі з дерева являють собою рівні, очищені і відполіровані стовпи до 34 см в діаметрі і довжиною близько 8.5 м. Для виготовлення таких паль використовуються, в основному хвойні породи (ялина, сосна, ялиця). Якщо такі палі і застосовуються у будівництві, то їх перед заглибленням у грунт добре обробляють антисептичними препаратами;
  • Сталь. Палі з сталі мають багато недоліків. Якщо по довжині сталеві труби складають більше 3 м, а діаметр – більше 10 см, то для монтажу потрібно залучення спеціальної техніки. Для таких елементів фундаменту потрібно велику кількість металу, що призводить до сильного подорожчання паль. Крім того, необхідно обов’язково обробляти сталеву поверхню антикорозійними складами.

до змісту ↑

Технологія зведення пальового фундаменту

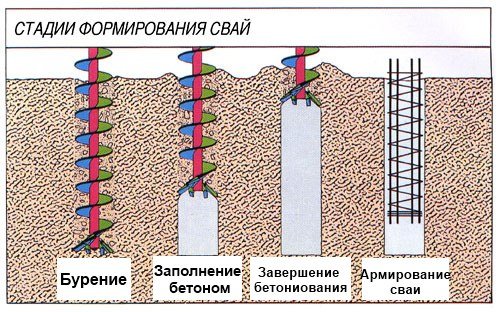

Технологія будівництва пальового фундаментуБудівництво пальового фундаменту є більш технологічним в порівнянні з стовпчастим або стрічковим підставою. Для облаштування пальового фундаменту всього лише необхідно пробурити в землі свердловини певного діаметру, встановити в неї арматуру і залити бетоном. Головним достоїнством пальового фундаменту типу є те, що буріння отворів можна проводити вручну, за допомогою бура. Виконується будівництво фундаменту на палях в кілька етапів:

  • Буріння свердловин. Для кожного окремого будови кількість фундаментних паль буде різним. Тут все залежить від того, яка вага буде в будинку і які експлуатаційні навантаження передбачаються на фундамент. Кількість буронабивних паль обов’язково зазначається в плані-схемі. Якщо буріння свердловини здійснюється вручну, то необхідно враховувати, що максимальний діаметр отвору буде складати близько 300 мм (цей параметр залежить від обраного бура). А от глибина свердловини, зробленої ручним буром, буде становити 5 м або більше (штанга ручного бура зазвичай має функцію регулювання). У ручних бурів ріжучі лопаті влаштовані таким чином, що в процесі буріння вам не доведеться докладати багато зусиль. Якщо виникає необхідність у бурінні свердловини більшого діаметра (500 — -600 мм), то для роботи краще буде використовувати електричний або моторизований бур.

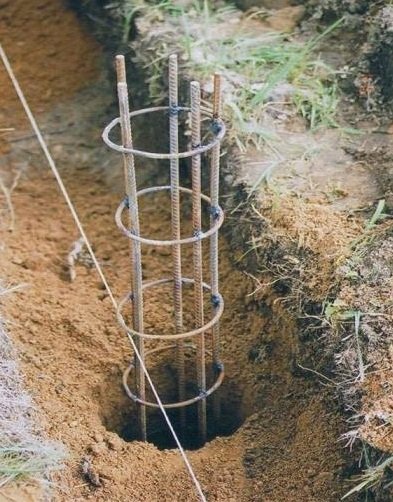

  • Армування та бетонування паль фундаменту. Після того, як підготовлено необхідну кількість отворів під палі, приступають до установки цих конструктивних елементів фундаменту. Для цього готуються труби з руберойду, які повинні відповідати діаметру свердловин, а по довжині повинні приблизно на 20-30 см їх перевершувати. Верхній край такий труби рекомендується виготовити з декількох шарів руберойду, зробивши обв’язку. Ця ділянка палі буде одночасно виконувати функції опалубки. Після цього трубу можна акуратно вставити у підготовлену свердловину. Іноді на дні свердловини (особливо, якщо вона занадто глибока), накопичується вода. Якщо її занадто багато (понад 1/4 всієї глибини ями), то перш, ніж робити бетонну заливку, рідину потрібно відкачати. Чому не рекомендується формувати палі тільки з бетону, без використання армуючих труб? Справа в тому, що армування дозволяє зробити зовнішню поверхню палі більш гладкою, а це, в свою чергу, знижує ймовірність впливу сил морозного здимання на ці конструктивні елементи фундаменту. Після того, як свердловина сформована і в ній встановлена арматура, необхідно зробити ще й просторове армування. Для цього скріплюють за допомогою поперечних елементів по три вертикальних прутка діаметром 6 мм, витримуючи між ними крок у 600 мм. Такий пристрій дозволить збільшити міцність пальових стовпів. Вертикальні прутки, використовувані в якості сполучних елементів для стовпів та ростверку, рекомендується виводити вище бетонної заливки на висоту ростверку мінус 3 див. Коли каркас встановлений, в свердловина заливається шар бетону 40-60 см, після чого виконується його ущільнення за допомогою спеціальних будівельних вібраторів;

Технологія будівництва пальового фундаменту

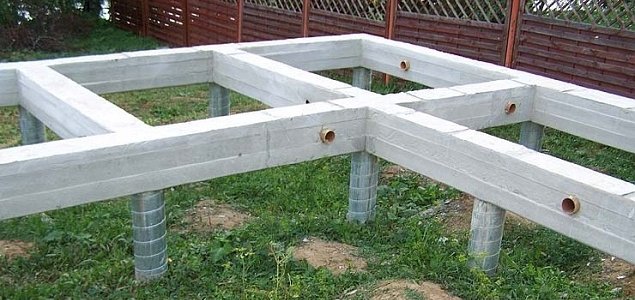

  • Облаштування ростверку. Ростверк фундаменту – це спеціальна конструкція, за допомогою якої поєднуються всі палі і рівномірно розподіляють навантаження на ґрунт і палі. Існує кілька різновидів ростверку: низькі, високі, збірно-монолітні, збірні або монолітні. Низькі ростверки заглиблюються в грунт, і в результаті цього частина навантаження від будівлі передається на грунт. Високі ж ростверки передають навантаження на ґрунт повністю. Ростверки розрізняють за типом розміщення паль (ці конструкції можуть бути монолітними або збірними залізобетонними). Потрібно відзначити, що ростверк ні в якому разі не повинен перетинатися або розрізатися технічними трубопроводами. При бетонуванні паль потрібно стежити, щоб арматурний стрижень розташовувався суворо вертикально. На оголовок палі потім укладають наступний стрижень арматури, вже горизонтально. Його довжина повинна відповідати ширині палі. Утворився при виконанні даної роботи монтажний стик необхідно забетонувати, а верхні ділянки вертикальних стержнів – приварити до петель ростверку, використовуючи для цього арматурні стрижні. Після завершення облаштування ростверку необхідно заповнити всі шви розчином цементу або мелкофракционным бетоном.

до змісту ↑

Коли пальовий фундамент використовувати не рекомендується?

Незважаючи на численні переваги пальового фундаменту типу та його невисоку вартість, є у цієї конструкції і кілька недоліків.

  • Пальові фундаменти не підходять для горизонтально рухливих грунтів (просадочних і набухаючих). Визначити тип грунту можна тільки при використанні спеціального геологічного обладнання;
  • Облаштування пальового фундаменту ускладнює подальшу процедуру зведення цоколя. Відстань між палями необхідно чимось заповнювати (зазвичай рекомендують робити закладень, аналогічну конструкції стовпчастих фундаментів). Але для цього доведеться збільшити матеріальні і тимчасові витрати.

Тепер ви знаєте, як можна зробити пальовий фундамент своїми руками, і в яких випадках потрібно віддавати перевагу цьому типу підстави. Вам необхідно добре вивчити всі достоїнства і недоліки пальового фундаменту, щоб потім не пошкодувати про свій вибір.
