Технологія армування стрічкового фундаменту

На підставу будівлі впливає не тільки його вагу, але рух ґрунту, що виникає при сезонних змінах. При замерзанні грунт розширюється і робить істотний тиск на фундамент. Бетон недостатньо міцний і пластичний, щоб витримати такі навантаження, тому виконується армування стрічкового фундаменту. Процес включає створення металевого каркаса з прутків, який згодом заливається розчином.

Зміст

  • 1 Стрічковий фундамент — особливості пристрою
  • 2 Який матеріал використовують для створення каркаса?
  • 3 Як розрахувати необхідну кількість арматури?
  • 4 Особливості встановлення каркасу для стрічкового фундаменту
  • 5 Технологія зв’язування арматурного каркасу

Стрічковий фундамент — особливості пристрою

Стрічковий варіант підстави являє собою залізобетонний контур, що проходить під всіма несучими стінами. Його зводять на ділянках з різним грунтом, в тому числі неоднорідним, надають нерівномірне навантаження на фундамент. Конструкція є оптимальним варіантом при плануванні підвального приміщення.

Технологія армування стрічкового фундаменту

Використання для заливки одного бетону призведе до розтріскування в зонах розтягнення. Закладена у конструкцію арматура має достатню пружність, щоб запобігти деформації.

Який матеріал використовують для створення каркаса?

У процесі підготовки до будівництва необхідно вирішити, яка арматура потрібна для стрічкового фундаменту. Матеріал для зміцнення підстави будівлі повинен відповідати наступним вимогам:

  • висока нормативне опір;
  • пластичність;
  • довговічність;
  • стійкість до високої і низької температури;
  • здатність до зчеплення з бетоном;
  • стійкість до корозії.

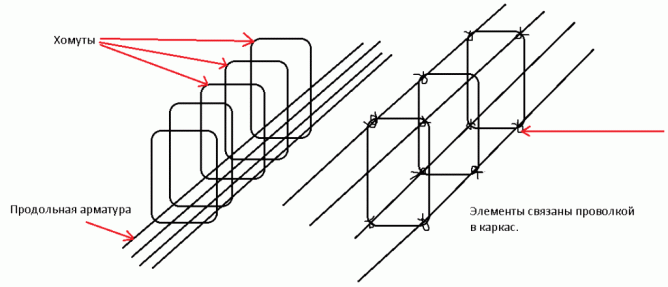

Продукція металопрокату у вигляді круглих прутків з гладкою або рифленою поверхнею — оптимальний вид матеріалу для армування фундаменту. Періодичний профіль, виконаний під певним кутом, овивает виріб і сприяє кращої адгезії з бетоном. Саме такий вид металопрокату застосовується для формування поздовжніх складових каркаса. Для забезпечення просторової зв’язку в поперечному і вертикальному напрямку каркаса можна використовувати гладкий пруток.

Технологія армування стрічкового фундаменту

Діаметр арматури залежить від передбачуваного навантаження, мінімальний становить 8 мм, а максимальний 16 мм. Легка споруда на стійкому грунті не вимагає масивного підстави, значить, для армування підійде пруток 8-10 мм. Зведення опори будівлі на пучистом ділянці вимагає використання стрижнів діаметром 14-16 мм

Альтернативою сталевої арматури стали композитні вироби. Вони міцніші, дешевше, не піддаються корозії і дії хімічних речовин.

Незважаючи на позитивні характеристики, матеріал недостатньо вивчений, тому скловолоконну арматуру використовують для стрічкового фундаменту дуже рідко.

Як розрахувати необхідну кількість арматури?

З’єднання бетону і металу створює конструкцію, здатну витримати високі динамічні навантаження. Особливістю стрічкового підстави є суттєва довжина при невеликій ширині, біля 40 див. Така конструкція отримує значну навантаження в поздовжньому напрямку. На цій ділянці встановлюються рифлені прутки перетином не менш 10 мм. При самостійному будівництві фундаменту потрібно виконати розрахунок арматури.

Технологія армування стрічкового фундаменту

Проведення обчислень зажадає значення декількох параметрів:

  • ширина та довжина будівлі;
  • глибина траншеї;
  • довжина внутрішніх стін;
  • кількість прутків у верхньому і нижньому поясі армування.

Знаючи довжину і ширину, розраховується периметр. Наприклад, довжина 10 м, ширина 6 м, плюс внутрішня стіна 6 м.

(10 + 6) x 2 + 6 = 38 м — загальна довжина стін. У звичайній обв’язку використовується за два прутка у верхньому і нижньому армований поясі. Це означає, що всю довжину треба помножити на чотири. 38×4 = 152 м рифлених стрижнів. Якщо будинок будується на заглибленому підставі, поясів армування укладається 3-4, відповідно збільшується метраж металопрокату.

Кількість гладкої арматури для поперечного розташування розрахуємо з кроком 0,4 м, отримуємо 38 : 0,4 = 95 штук. Величина горизонтальних штирів дорівнює 0,4 — 0,1 = 0,3 м (по 5 см відступають від кожної стінки опалубки). Необхідний метраж металопрокату складе 95×0,3 = 28,5 м

Довжина вертикальних прутків залежить від глибини фундаменту, при значенні 80 см вона складе 0,8 — 0,1 = 0,7 см (10 см припадає на відступи зверху і знизу, необхідні при монтажі каркаса). Можна обчислити розмір однієї перев’язки (0,3 + 0,7) x 2 = 2 м. Кількість армуючих зв’язок дорівнює числу поперечних прутків 95×2 = 190 м — загальна кількість гладкої арматури.

Для фіксації знадобиться дріт перетином 1 мм, на кожну в’язку припадає близько 0,3 м. Перед покупкою металопрокату необхідно з допомогою Гостів перевести метраж в кілограми.

Використовуючи креслення проекту, складається схема армування. Маючи наочний посібник, простіше виконати розрахунок матеріалу.

Технологія армування стрічкового фундаменту

Особливості встановлення каркасу для стрічкового фундаменту

Щоб підстава була міцним і прослужило довгі роки необхідно захистити металеві елементи від зіткнення з землею і навколишнім середовищем. Для цього каркас повинен розташовуватися не менш ніж 5 см від дна, стінок і верху траншеї.

Технологія спорудження металевої конструкції включає наступні етапи:

  • В траншею, викопану під фундамент, насипається і утрамбовується піщана подушка. Її висота залежить від заглубленности підстави будівлі і становить від 15 до 50 см.
  • По периметру і в кутах забиваються вертикальні штирі, до яких здійснюється приєднання силових поясів.
  • На дно траншеї по всій довжині укладається цегла або пластикові підставки, які забезпечать зазор між нижнім поясом і грунтом.

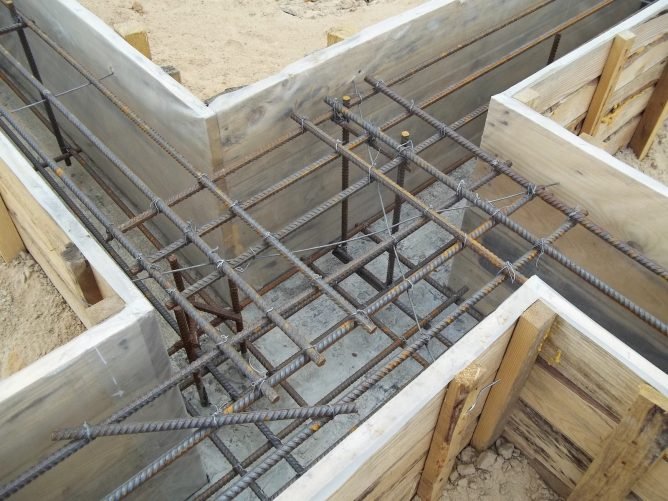

  • Рифлені прутки розміщуються на цегляних підставках, зв’язуються між собою, поперечними і вертикальними стержнями. Між поздовжніми прутами залишається відстань 0,3 м, крок поперечних перемичок — 20-50 см в залежності від передбаченої навантаження. Стрижні в місцях перетину фіксуються дротом. Таке кріплення не напружує метал як зварювання і створює «плаваючий» каркас, не повреждающийся від руху грунту.
  • Другий пояс прив’язують до вертикальних стійок і виконують обв’язку. Обов’язково перевіряється рівень горизонту каркаса на кожному етапі. Схема армування передбачає з’єднання поздовжніх і поперечних стержнів в квадратні або прямокутні комірки. Щоб прискорити процес, можливий варіант, не різати довгий пруток на частини, а згинати у формі чотирикутника з потрібною довжиною сторони.
  • На кутах фундаменту поздовжні прути повинні загинатися і заходити один на одного з нахлестом. Ця ділянка піддається найбільшому числу різних навантажень. Для посилення збільшують кількість поздовжніх стрижнів і додають спеціальну арматуру.
  • Технологія зв’язування арматурного каркасу

    У промисловому будівництві виконується зварне з’єднання арматури, цей спосіб значно прискорює процес. При невеликому обсязі роботи для приватного будинку, краще використовувати дріт. Перш ніж приступити кріплення каркаса, необхідно дізнатися, як правильно в’язати арматуру і які інструменти для цього знадобляться.

    Технологія армування стрічкового фундаменту

    Для з’єднання використовується дріт або пластикові хомути. Перший матеріал міцніше і надійніше, другий швидше кріпиться, але вимагає обережності при заливці бетону. Після застигання розчину властивості кріплення не розрізняються.

    В’язка арматури під стрічковий фундамент виконується наступними інструментами:

    • в’язальний гачок;
    • пасатижі;
    • дриль з насадкою у вигляді гака;
    • спеціальний пістолет.

    В’язальний гачок — універсальний і практичний варіант, його можна виготовити самостійно. Компактний розмір полегшує роботу в обмеженому просторі траншеї.

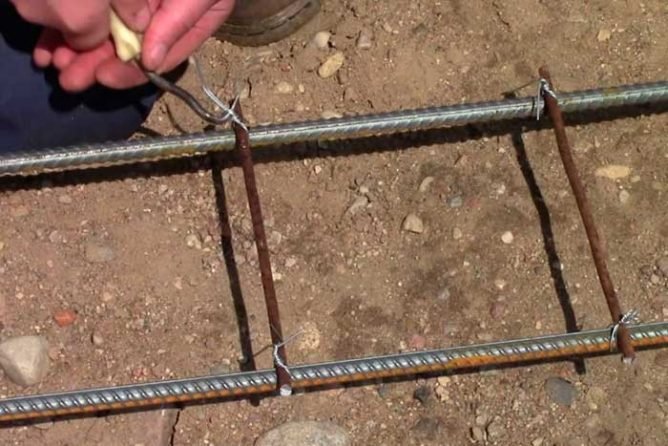

    Зв’язування арматури відбувається за схемою:

  • Відрізають шматок дроту довжиною 30 см.
  • Складається вдвічі і заводиться за прути.
  • Гачок чіпляє петлю, потім у нього заводиться другий кінець дроту і починається закручування.
  • Обертання виконується за годинниковою стрілкою. Не можна сильно закручувати дріт, інакше вона порветься.
  • Дриль або шуруповерт з насадкою полегшать процедуру при великому обсязі роботи. Використання автоматичного пістолета, має мікрочіп для контролю натягу дроту, підвищує продуктивність і дає хорошу якість скручування. Ціна такого інструменту висока і його частіше використовують професійна монтажники.

    Розібравшись, як правильно армувати фундамент, можна виконати весь обсяг роботи своїми силами. Важливо приділити увагу кожному етапу створення каркаса від вибору прутків до скручування кожного елемента. Від цього залежить кінцева міцність возводимой конструкції.
