В будівництві будівель, доріг, мостів, тунелів виникає необхідність облаштування теплотрас, зливової системи, каналізаційних каналів, прокладання електричних кабелів та інших інженерних конструкцій. Для цього потрібні якісні довговічні матеріали, якими є залізобетонні лотки.

Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

Залізобетонні лотки

Застосування таких конструкцій забезпечує стійкість різних комунікацій до негативних факторів навколишнього середовища.

Технічні характеристики лотків

Залізобетонні лотки є універсальною конструкцією, призначеної для облаштування території навколо будівель, паркових зон, створення зливової дренажної системи, прокладання підземної теплотраси, прокладання кабелів, захисту комунікацій від впливу зовнішніх факторів та іншого.

Вимоги ГОСТ

Оскільки на дану конструкцію покладається дуже велика «відповідальність» за довговічність і правильність функціонування тих чи інших систем, вони виготовляються виключно на спеціальних підприємствам і повинні повністю відповідати вимогам ГОСТ.

Виготовляють залізобетонні лотки з армованого бетону щільністю не менше 2400 кг/м3 з цементу марки М250 і вище.

Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

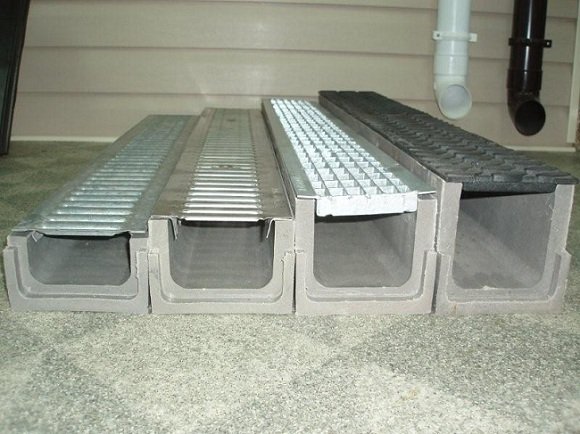

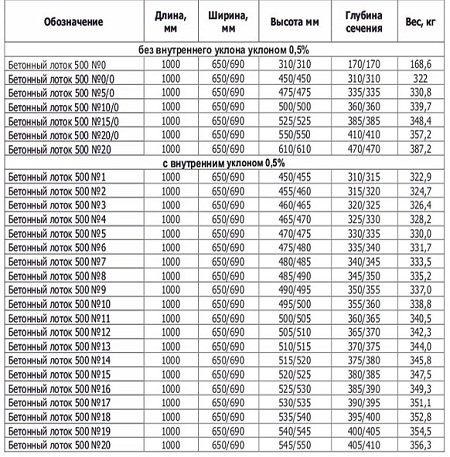

Розміри бетонних водовідвідних лотків згідно ГОСТ

Для виробництва даних конструкцій застосовується технологія вібролиття або вибропрессовки, яка дозволяє забезпечити максимальну міцність виробу, а також його стійкість до температурних перепадів, механічних і хімічних впливів.

Для їх виробництва застосовується арматура класу А-і-А-ІІІ з діаметром поперечного перерізу не менш 6 мм, відповідно вимогам ГОСТ.

Готові залізобетонні лотки повинні відповідати експлуатаційним характеристикам, визначеним у правилах ГОСТ:

  • 0-83;
  • 26633-91;
  • 10922-90;
  • 1-81;
  • 21509-76.

Кожен виріб, згідно з вимогами ГОСТ, повинно мати певну маркування, виходячи з його призначення:

  • ЛР – лотки, призначені для установки на палях, плитах та інших височинах;
  • ЛРГ – вироби, які будуть прокладатися в грунті.

Цифри, які беруть участь в маркіруванні, указують на висоту бічної стінки виробу в дециметрах.

Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

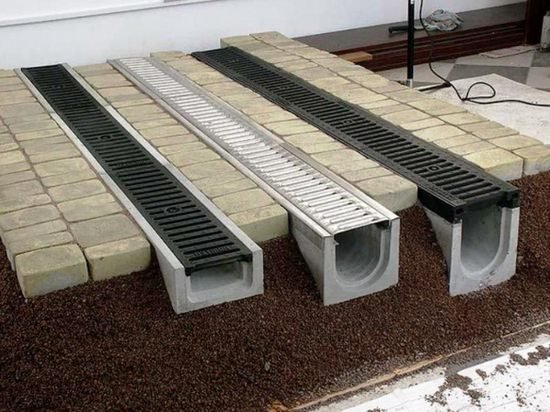

Лотки залізобетонні з гратами для монтажу систем водовідведення

Після виготовлення, залізобетонні лотки проходять ретельну перевірку на відповідність наступним вимогам ГОСТ 13015.0-83:

  • фактична міцність бетону в готовій конструкції;
  • якість і відповідність стандартам матеріалів, які застосовувалися у виробництві;
  • відповідність вимогам по водонепроникності;
  • стійкість до перепадів температур;
  • відповідність матеріалів і готового виробу вимогам по використанню в умовах ґрунтових вод і агресивних грунтових середовищ;
  • відповідність вимогам ГОСТ форми, діаметру поперечного перерізу, коефіцієнтом армування і правильності положення по відношенню до зовнішніх площин, арматури;
  • марки сталі, яка застосовувалася для армування і закладання монтажних петель;
  • відповідність вимогам товщини захисного шару бетону;
  • відповідність стандартам ГОСТ технологій заливки і форм, які застосовуються для заливки бетону.

Крім цього, в правилах ГОСТ прописуються чіткі розміри того чи іншого виробу.

Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

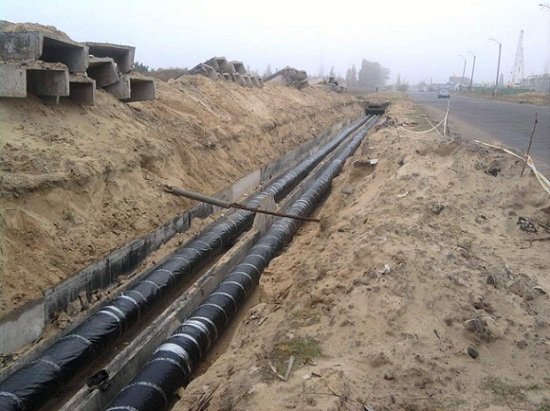

Прокладка трубопроводів теплопостачання в залізобетонних лотках

Довжина і ширина лотків може коливатися від 25 см до 6 метрів, висота стінки жолоба від 6 до 160 сантиметрів, вага – від 25 кг до 3-4 тонн.

Види ЖБЛ

Гост регламентує не тільки розміри, але і форму лотків. Залежно від сфери і особливостей застосування, лотки можуть мати прямокутне, трапецієвидний або напівкругле поперечний переріз.

  • Лотки квадратного або прямокутного поперечного перерізу застосовують, в основному, для прокладання під землею різних трубопроводів (теплотрас, водопроводів, електричних або связевых кабелів). Вони виконують роль кожуха, захищає трубопровід або кабель від негативних впливів зовнішнього середовища. Елементи кожуха укладаються встик. Стики промащуються цементним розчином марки М-50 і вище. Після висихання розчину, проводиться гідроізоляція конструкції будь-якими гідроізоляційними засобами.
  • Трапецієвидні водовідвідні лотки бетонні застосовують зазвичай при будівництві доріг і мостів, а саме, облаштування дренажу і зливової каналізації. При монтажі водопропускні лотки вставляються в пази і набираються в один загальний канал від верхньої точки водовідведення вниз по схилу. Завдяки такому методу стикування вони отримали назву телескопічні або збірні. Відкриті ділянки, зокрема, точка входу зливової каналізації, закривається ґратами.
  • Напівкруглі або параболічні лотки так само використовуються для зливової каналізації, водовідведення та дренажу. Вони мають більш естетичний вигляд, тому частіше зустрічаються на прибудинкових територіях та у паркових зонах. Водопропускні системи закриваються сталевої або чавунної ґратами. Її завдання – надання додаткової естетичності і груба фільтрація дощової води від великого усора.
  • Переваги застосування ЖБЛ

    Недосвідчені, або ліниві будівельники вважають, що жолоб, наприклад, для зливової каналізації можна залити своїми руками безпосередньо на будівельних майданчиках.

    Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

    Водовідвідні залізобетонні лотки легко обслуговувати і очищати від засмічень

    Думка не позбавлена здорового глузду, однак варто розуміти, що витримати всі вимоги в цьому випадку не вдасться. Отже, виріб прослужить набагато менше і не зможе повноцінно виконувати покладені на нього завдання.

  • Створюють захисний кожух від попадання вологи і подальшої корозії. Вироби ЖБЛ використовують для прокладки різних інженерних мереж, включаючи теплотраси, газопроводи, електричні мережі. Попадання вологи і зіткнення з агресивним середовищем таких комунікацій може призвести до непередбачуваних трагічних наслідків. Прокладання інженерних мереж в залізобетонному кожусі повністю вирішує дану проблему.
  • Захист від агресивного хімічного середовища. У грунтах часто містяться різні хімічно активні елементи. До того ж, вони можуть потрапляти в ґрунти з поза. ЖБЛ, згідно гост, проходять обробку спеціальними сполуками, тому здатні протистояти хімічно-активних середовищ.
  • Герметичність. Кожух з ЖБЛ для підземної прокладки теплотраси або електромереж, виходить абсолютно герметичним. Завдяки цьому, забезпечується абсолютна захист від підземних вод.
  • Стійкість до перепадів температур. Завдяки цій властивості, залізобетонні лотки можуть застосовуватися як на відкритому повітрі, так і під землею, а так само для облаштування зливової каналізації без побоювання руйнування матеріалу при сильних морозах або різких перепадах температури.
  • Легкість технічного обслуговування та заміни окремих елементів. Конструкція ЖБЛ продумана таким чином, щоб заміна окремих елементів каналів не вимагала особливого обладнання, навичок і великої кількості часу.
  • Сфера застосування ЖБЛ

    Загальний масив залізобетонних лотків ділять на три основні підгрупи по сфері застосування:

  • Водовідвідні лотки застосовують для облаштування водних каналів, дренажних, каналізаційних і колекторних систем. Широко використовуються як в будівництві житлових будинків і паркових зон, так і для створення систем водовідведення від автомобільних доріг і залізниць, мостів і т. д. Такі лотки, як правило, поставляються в комплекті з фільтраційної ґратами.
  • Залізобетонні лотки для теплотрас. Дані конструкції виступають кожухами для захисту обладнання, трубопроводів з гарячою водою і парою від зіткнення з талими та підземними водами, агресивними середовищами і, як наслідок, запобігає виникненню корозії.
  • Лотки для прокладання кабелів. Призначені для захищеної прокладки, особливо під землею, електричних кабелів та кабелів зв’язку.
  • Технічні характеристики і застосування залізобетонних лотків для теплотрас або водовідведення

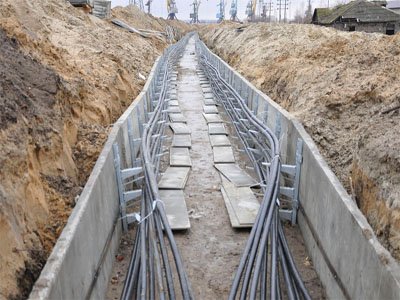

    Прокладка силових кабельних трас під землею в залізобетонних лотках

    Класифікація по області застосування

    Більш широко залізобетонні лотки класифікують, виходячи з галузі їх застосування:

  • Автодорожні застосовують для створення системи водовідведення від дорожніх покриттів, пішохідних і велосипедних доріжок, автостоянок і т. д. Входи в такий дренаж закривають чавунної або сталевої ґратами для естетичності і грубої фільтрації.
  • Залізничні межпутевые і междушпальные лотки призначені для дренажу залізниць. Так само закриваються решіткою.
  • Дренажні. Застосовують для облаштування зливових систем, а так само для відводу води від фундаментів, житлових і паркових зон.
  • Водовідвідні. Використовують для відведення води від господарств і полів, а так само збору дощової води в чанах для поливу.
  • Дощові. Як правило, це невеликі жолоби для відведення і збирання дощової води.
  • Кабельні. Застосовуються для захисту різних кабелів і проводів від впливу зовнішніх факторів.
  • Для теплотрас. Необхідні для захисту теплотрас, що пролягають під землею, від корозії та впливу зовнішніх факторів.
  • Монтаж бетонних водовідвідних лотків (відео)
