Вентиляція є однією з найважливіших систем життєзабезпечення людини. Її нормальне функціонування – це чисте повітря всередині приміщень. Але щоб система довго працювала, її необхідно утеплити. Для чого? Це межа взаємодії холодного і теплого повітря, а, значить, зона утворення конденсату. Тому теплоізоляція повітроводів – це стандартний захисний процес, без якого сьогодні не обходиться жодне будівництво.

Основні види утеплювачів

Будь-які види теплоізоляторів можуть бути використані в такому процесі, як ізоляція повітроводів. Цей традиційні матеріали, які застосовуються для теплоізоляції стін, підлоги або потоку. Але є серед них і спеціальні, які застосовуються тільки в такому процесі, як теплоізоляція повітроводів.

Наприклад, спінений синтетичний каучук. Це листовий матеріал, дуже еластичний і гнучкий, добре тримає придаваемую йому форму, довго служить (до 25 років), негорючий, з прекрасними звукоізоляційними якостями. При зіткненні з вологою утеплювач не гниє. Його теплопровідність – 0,036 Вт/м С.


З традиційних утеплювачів можна виділити:

  • Мінеральну вату. Теплопровідність 0,038-0,045 Вт/м С, термін служби до 30 років.
  • Базальтове волокно. Теплопровідність 0,032-0,048 Вт/м С, прослужить не менше 50 років.
  • Скловата. Теплопровідність 0,036-0,05 Вт/м С. 25 років повноцінної роботи.
  • Спінений поліетилен. Теплопровідність 0,038 Вт/м С. 80 років гарантії.
  • Пінополіуретан. Теплопровідність 0,019-0,03 Вт/м С.

Теплоізоляція повітроводів: докладна інструкція

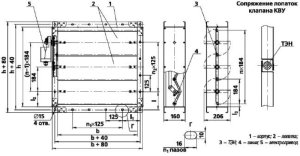

Клапан повітряний утеплений

Важливо. Необхідно зазначити, що існують сучасні методи, при яких теплова ізоляція повітроводів не застосовується, як така.

Для цього використовується клапан повітряний утеплений КВУ. Це спеціальна решітка, в конструкції якої присутні:



  • Рама.
  • Поворотні лопатки від двох до дванадцяти штук.
  • Нагрівальний елемент (ТЕН).

За допомогою цього пристосування можна регулювати подачу теплого повітря. По суті, клапан повітряний утеплений виконує роль утеплювача, тільки не в прямому сенсі цього слова. При втягуванні повітря всередину з низькою температурою на вулиці відбувається його обігрів, а, значить, межа холод-тепло зникає. Для кожної вентиляційної системи встановлюється свій КВУ, просто необхідний точний розрахунок, за допомогою якого і підбирається це пристосування.

Як правильно провести ізоляцію

Теплоізоляція повітроводів: докладна інструкція

Схема утеплення воздуховода

Якість теплоізоляції повітроводів залежить від товщини використовуваного утеплювача, температури на вулиці, вологості повітря, агресивності середовища, що оточує гнучкий теплоізольований повітропровід, і інше. Для ознайомлення з нормативами можна використовувати СНиП 2.04.44-88. У цьому документі є таблиця, де всі показники об’єднані в одному реєстрі.

Спосіб установки теплоізоляції залежить від того, в якому місці проходить гнучкий теплоізольований повітропровід: всередині приміщення або зовні. Справа тут в атмосферних опадах, сонячних променях і вітрі, які з часом сильно знижують теплоізоляційні якості матеріалу.

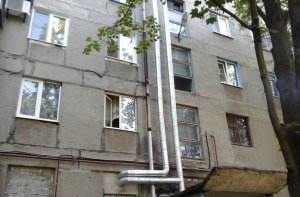

Утеплення на вулиці

Теплоізоляція повітроводів: докладна інструкція

  • Якщо гнучкий повітропровід був у минулому утеплений, то доведеться демонтувати теплоізольований шар.
  • Проводиться зачищення поверхонь від клейових складів та інших захисних матеріалів.
  • Якщо в якості утеплювача використовується листовий або рулонний матеріал, то їм відразу ж обмотують гнучкий повітропровід в один або кілька шарів. Це залежить від вимог теплоізоляції. В даному випадку оптимальний варіант – це самоклеюча ізоляція.
  • Якщо використовується поліуретанова ізоляція, то під неї обов’язково монтується армуючий каркас з металевої або синтетичної сітки. Каркас натягують на гнучкий повітропровід, і кінці скріплюють між собою болтовими кріпильними деталями. Іноді в якості кріплення використовують хомути з металевої стрічки.
  • Найскладніше – це укласти на гнучкий повітропровід утеплювач у вигляді матів. Кріплення також проводиться хомутами або стрічкою, або в’язальним дротом.
  • Тепер теплоізольований повітропровід необхідно закрити захисним матеріалом. По-перше, це повинна бути гідроізоляція, міцна і надійна з великим терміном експлуатації. По-друге, міцний захисний шар, який не зірве ні вітер, не зіпсують атмосферні опади та інші негативні фактори природи. Найчастіше це кожух з оцинкованої жерсті або алюмінієвих листів. Сьогодні виробники робіт все частіше стали застосовувати захист з неопрену.
  • Утеплення всередині приміщень

    Теплоізоляція повітроводів: докладна інструкція

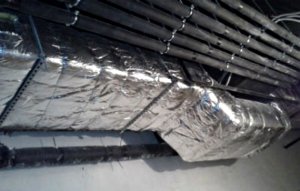

    Повітроводи, що знаходяться в приміщенні, теж потрібно утеплювати

    Технологія теплоізоляції повітроводів всередині будівлі практично нічим не відрізняється від ізоляції на вулиці. Просто для неї немає необхідності використовувати захисні шари за рахунок відсутності негативних природних факторів. Звичайно, якщо утеплені димарі розташовані у вологих приміщеннях або в приміщеннях з агресивними середовищами, то без захисту тут не обійтися. Але так як розмова йде про теплоізоляції повітроводів в приватному житловому будівництві або квартирах, то відсутність агресивних факторів очевидні.

    Ізоляція в цьому випадку буде проходити практично, як будь теплоізоляційний процес, наприклад, стін і підлоги:

    • Для цього повітроводи покривають мембранної, яка буде виконувати функції гідроізоляції.
    • Потім укладається утеплювач.
    • Після чого весь теплоізольований повітропровід закривається ще одним шаром мембрани, а краще алюмінієвою фольгою. В цьому випадку обидва матеріали будуть грати роль паробар’єра.

    Як розрахувати товщину утеплювача

    Проводячи розрахунок товщини утеплювача для повітроводів, треба враховувати два основних показника матеріалу, з якого утеплювач виготовлений.

  • Коефіцієнт теплопровідності.
  • Коефіцієнт тепловіддачі його поверхні.
  • Утеплювач/Тепловіддача:

    • Мінеральна вата 0,045
    • Пінопласт 0,037
    • Пінополістирол 0,04
    • Пінополіуретанові листи 0,035
    • Повсть 0,045
    • Спінений Каучук 0,03

    Проводячи розрахунок товщини, можна точно сказати, що вона прямо пропорційна першому і обернено пропорційна другого. Тобто, чим нижче теплопровідність теплоізоляції, тим тонше утеплювач можна використовувати для обробки воздуховода. І, навпаки, чим нижче теплова віддача, тим показник товщини повинен бути вище.

    До речі, існує стереотип, що утеплювач для повітроводів з фольгованим шаром найкраще. Це неправда. Сьогодні на ринку можна знайти досить великий модельний ряд теплоізоляційних матеріалів без фольги, які по багатьом характеристикам перевершують фольговані. Нагадаємо про спінений синтетичний каучук. Це відмінний утеплювач з чудовими захисними якостями. Єдине, на що звертають увагу фахівці — це зручність скріплення. Тому самоклеюча ізоляція цінується сьогодні більше за інших.

    Важливо. Теплоізольований воздуховод і протипожежна ізоляція – це закон в сучасному будівництві. Не варто уникати витрат, коли справа стосується такого критерію, як ізоляція повітроводів вентиляційних систем. Головне, правильно провести попередній розрахунок.

    Технічна ізоляція

    Теплоізоляція повітроводів: докладна інструкція

    Технічна ізоляція повітроводів за типами та додаткові матеріали для правильного монтажу

    Для повітроводів (утеплених) використовується не тільки теплова ізоляція. Існує ще кілька видів, які часто використовуються в будівництві. До них відноситься протипожежна, звукозащитная, проти утворення конденсату та інші. Для кожної з них застосовуються різні види утеплювачів, правда, деякі матеріали можуть бути використані для різних цілей. До того ж технологія обробки повітроводів практично однакова у всіх випадках.

    До технічної ізоляції відносяться утеплені димарі системи кондиціонування. У такому разі всередині труби проходить холодне повітря, а зовні температура навколишнього повітря, навпаки, буде вище. Тому утворення конденсату на зовнішній поверхні – справа звичайна. Щоб запобігти негативному впливу вологи на метал, доводиться проводити ізоляцію, отримуючи в результаті теплоізольований повітропровід. Навіть у цьому разі треба буде зробити розрахунок товщини утеплювача.

    Вимоги пожежної безпеки свідчать, що утеплені димарі – це сполучні канали, по яких вогонь і високі температури можуть перекидатися з одного приміщення в інше. Тому повітроводи необхідно в обов’язковому порядку ізолювати за допомогою спеціальних вогнезахисних матеріалів, які випускаються в рулонах, матах і плитах.

    Система вентиляції і кондиціонування може з часом видавати шуми, неприємні людському слуху. Тому повітроводи відбуваються звукоізоляційними матеріалами. Розрахунок проводиться за тими ж критеріями, що і теплоізоляція.

    Сьогодні на ринку є великий асортимент матеріалів, з допомогою яких повітропроводи можна і тепло, і звукоізольованому. Це дає можливість одним пострілом убити відразу двох зайців, плюс велика економія. Звичайно, розрахунок повинен бути точним, для цього можна використовувати Бніп, стандарти. Існує таблиця, в якій наведені всі співвідношення. Так що помилитися буде складно.
