Теплі підлоги під плитку

Зміст:

  • Які матеріали необхідні для теплої підлоги під плитку?
  • Різновиди теплої підлоги під плитку
  • Технологія укладання теплої підлоги під плитку своїми руками
  • Відео по темі:

Керамічна облицювальна плитка має привабливий дизайн, але її використання в будинку часто затьмарюється високою теплопровідністю матеріалу. Кахельна плитка виготовляється з глини, яка погано зберігає тепло. З-за цього стіни і підлога покриті даним матеріалом, залишаються холодними. Особливо помітно це якість в зимовий період – босоніж по кахельному підлозі не пройдеш, дуже вже холодно. Але дане негативне якість цього матеріалу цілком може стати перевагою, якщо облаштувати теплі підлоги під плитку. Про те, як це зробити правильно, розповість наша стаття.

Зміст

Які матеріали необхідні для теплої підлоги під плитку?

Теплі підлоги під плитку

Матеріали для теплої підлоги

Облаштування теплої підлоги під кахельну плитку можна виконати кількома способами. Самим популярним і простим є метод, при якому під плитку укладають гріють мати. У цих конструктивних елементах теплої підлоги є двожильний кабель, укладений в екранує оболонку і покладеного зигзагом поверх самоклеїться сітки. Довжина мата може бути різною, від цього параметра залежить тепловіддача матеріалу і його потужність. Всі розрахунки, що стосуються розмірів нагрівального мату і їх розташування в кімнаті необхідно проводити до покупки. Справа в тому, що гріючий кабель ні в якому разі не можна розрізати, тому так важливо проводити попередні розрахунки. Ширина гріючих матів, в основному, стандартна, і становить 0.5 м. тепловіддача матеріалу залежить від кількості обігріваються квадратних метрів і може становити 90 Вт і вище.

Нагрівальний мат – це не єдиний елемент, який необхідний для облаштування теплої підлоги під плитку. В такій роботі вам також знадобляться такі елементи:

Теплі підлоги під плитку

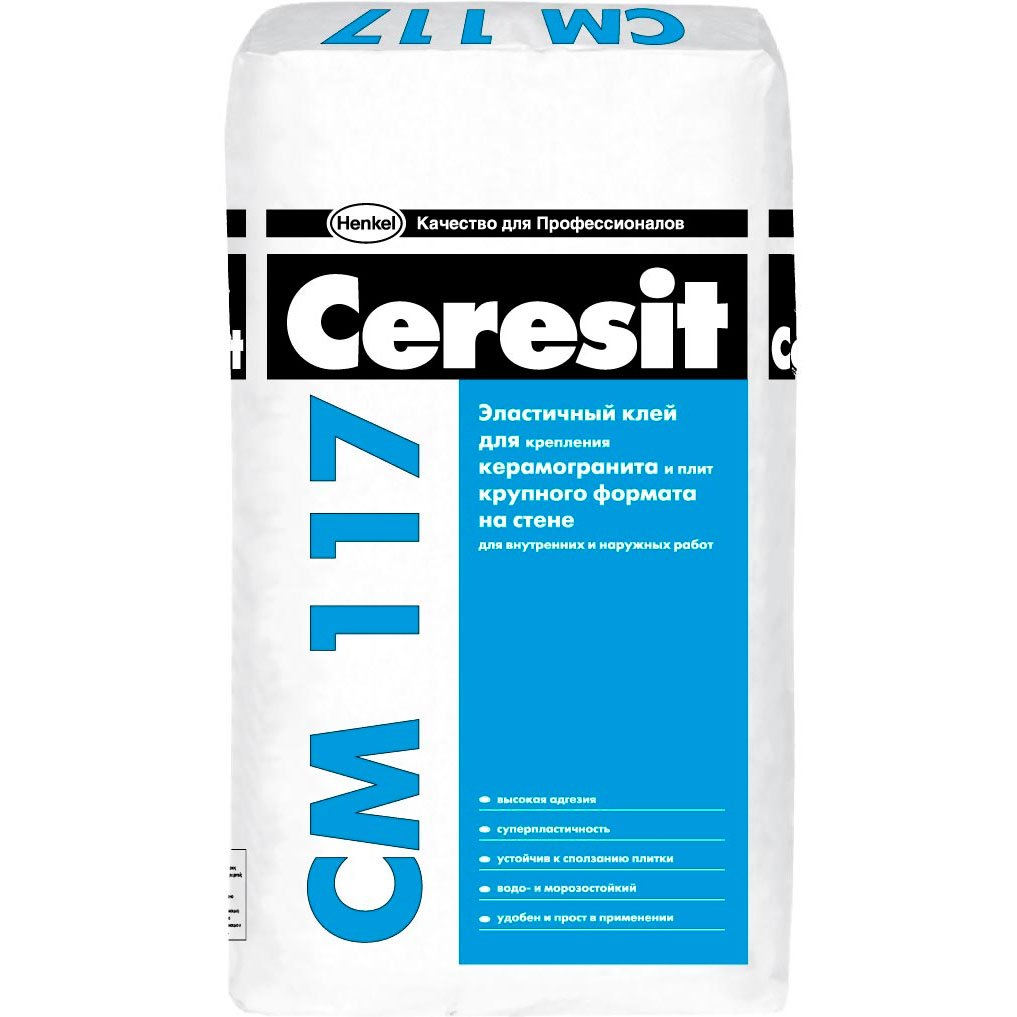

Плитковий клей



  • Плитковий клей і власне, кахельна плитка. Кахель можна при необхідності замінити керамогранітної плитки. Склеювальний склад підбирається в залежності від типу плитки і вимог до умов експлуатації оздоблювального матеріалу.
    Теплі підлоги під плитку

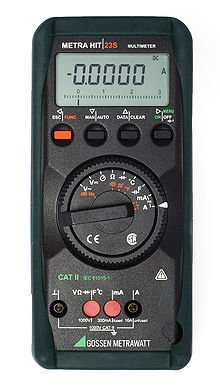

    Мультиметр

  • Мультиметр — допоможе проконтролювати рівень опору кабелю.
    Теплі підлоги під плитку

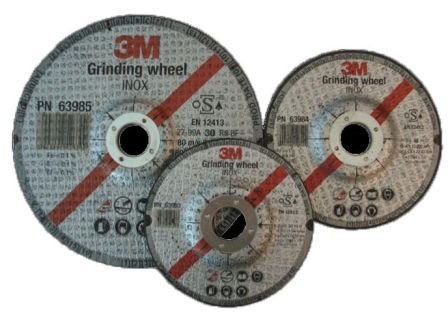

    Диски по бетону для болгарки

  • Будівельний інструмент і пила-болгарка з дисковою насадкою для бетону.
  • Дриль із спеціальною коронкою для монтажу термостата.
  • Терморегулятор. Цей елемент вибирають у відповідності з необхідним режимом використання і типу приміщення. Наприклад, для невеликої ванної кімнати краще придбати термостат, оснащений ручним управлінням. Його можна встановити на максимальний нагрів і виконати швидку просушування підлоги.

до змісту ?

Різновиди теплої підлоги під плитку

Сучасні теплі підлоги представлені в декількох типах.

Теплі підлоги під плитку

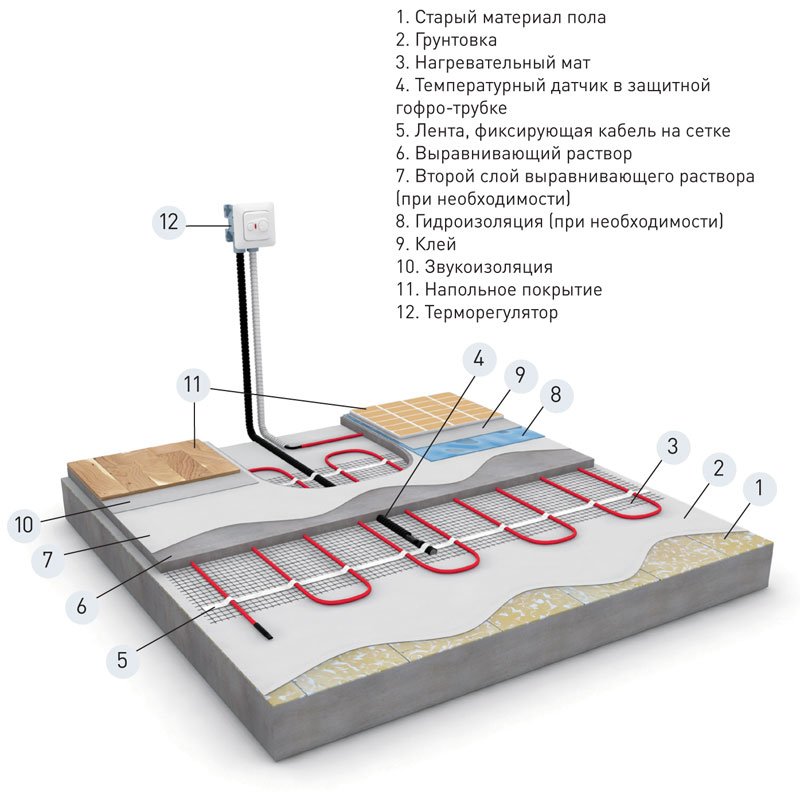

Елементи теплої підлоги

  • Електричний тепла підлога. Головна його перевага полягає в тому, що експлуатація такої конструкції може виконуватися цілорічно. Ваш підлога буде теплим навіть в холодні осінні чи зимові дні. Варіант теплої підлоги електричного підходить для власників квартир, нерідко використовують і в приватних будинках (в якості додаткового джерела тепла). Більшість мешканців квартир віддають перевагу електричному теплому підлозі під плитку з тієї причини, що в ньому можна регулювати температуру, змінюючи її в більшу чи меншу сторону (у залежності від пори року).
  • Кабельний пів – різновид електричної теплої підлоги. Цей варіант під плиткою облаштовується рідко. Справа в тому, що для укладання такої системи необхідна попередня заливка бетонної стяжки товщиною близько 4 див. також необхідно враховувати висоту кабелю, яка сприяє підніманню рівня підлоги ще на 6-8 див. Таким чином, стяжка виходить досить товстою, і створює додаткове навантаження на міжповерхове основу. Для багатоквартирного будинку такий варіант небажаний. Кабельний електричний підлогу більше підходить для приватних будинків, де ще немає фінальної обробки. Тепла підлога в цьому випадку облаштовують під час створення чорнового підлогового покриття. Кабель для електричного підлоги можна взяти одножильний або двожильний. Систему кабельного теплої підлоги запускають тільки після повного висихання стяжки.
    Теплі підлоги під плитку

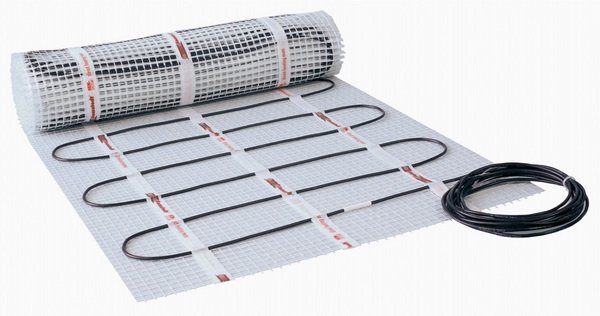

    Гріючий електричний мат

  • Електричний підлогу з нагрівальних матів. Основу нагрівального мату для підлоги становить дуже тонкий кабель (або кілька кабелів), обгорнутий тонкою армірувальної сіткою. Товщина одного такого мата не надто велика, тому висота кімнати, в якій облаштовується тепла підлога, збережеться практично на тому ж рівні. Такий варіант облаштування теплої підлоги буде зручний як для будинків, так і для квартир. Гріють мати просто укладають поверх висушеної бетонної стяжки, потім обмазують їх плитковим клеєм і проводять укладання плитки. Теплі підлоги з гріючою матами рекомендовані для кімнат з низькими стелями. Звичайно, вартість цього варіанта теплої підлоги під плитку буде вище, ніж кабельного, але зате створити конструкцію зможе своїми руками будь-яка людина, хоч трохи знайома з фізикою.
    Теплі підлоги під плитку

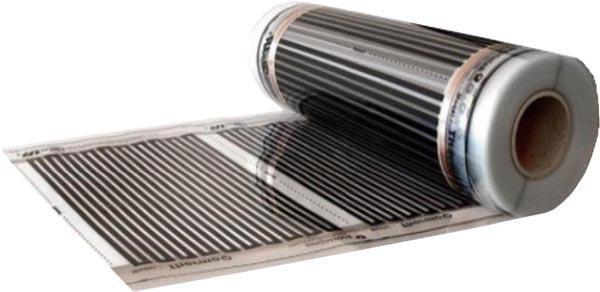

    Гріюча плівка для підлоги

  • Плівкова електросистема – це одна з різновидів сучасного теплої підлоги. Проте облаштування подібної конструкції під керамічну плитку не рекомендується. І тому є своє пояснення. Плівковий матеріал погано поєднується з плитковим клеєм, тому не зможе забезпечити хороше скріплення плитки. Якщо вже і було прийнято рішення про пристрої плівкового теплої підлоги, то краще між плівкою і клейовим шаром укласти скловолокнисту сітку з розміром осередків до 3 див.
    Теплі підлоги під плитку

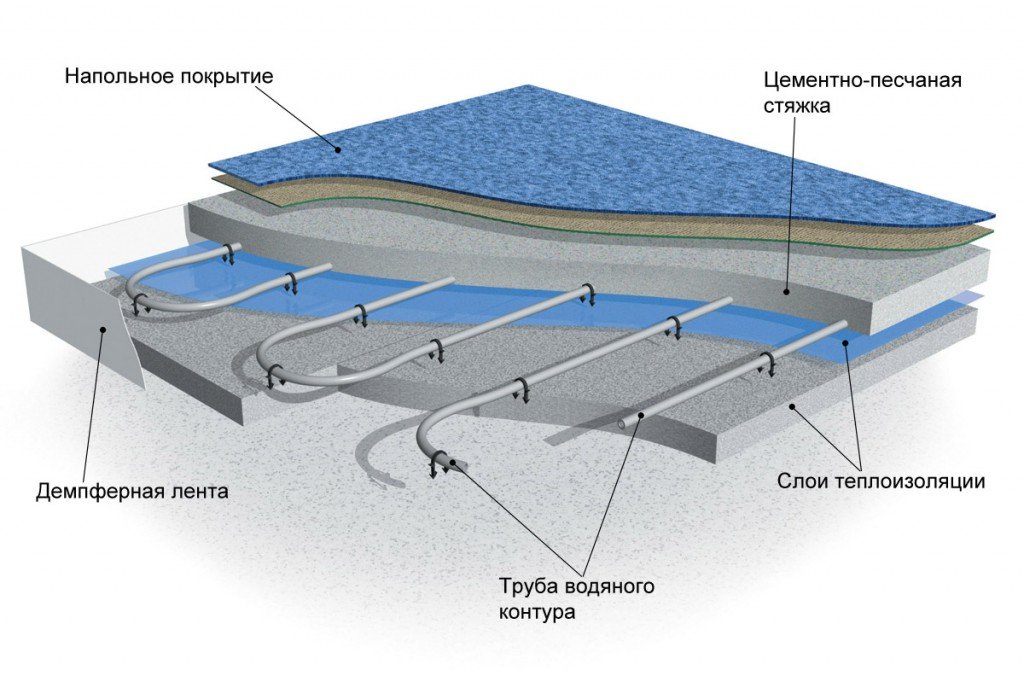

    Водяна тепла підлога

  • Водяна тепла підлога – оптимальне рішення для приватних будинків з автономним опаленням. А ось для квартир теплий водяна підлога не підходить. Справа в тому, що при облаштуванні такої підлоги під керамічну плитку необхідно буде робити з’єднання конструкції з опалювальною системою. Квартири відносяться до загальноміської системи опалення, тому в них заборонено облаштовувати конструкції, що збільшують витрати на підігрів води. До того ж теплий водяна підлога в квартирі може стати причиною зменшення температури в сусідніх квартирах. Крім того, водяна підлога в багатоквартирному будинку істотно збільшує навантаження на плити перекриттів. При облаштуванні такої підлоги виникає необхідність в заливці цементно-піщаної стяжки, прокладання труб і настилі арматурної сітки. Велика вага такої конструкції може призвести до обвалення міжповерхового перекриття, що неприпустимо. Ще один аргумент проти створення теплої водяної підлоги під плитку в квартирі – це естетичний вигляд. У багатоквартирних будинках старої споруди кімнати і так мають низькі стелі, а багатошарова конструкція підлоги ще більше скоротить висоту, зробивши приміщення тісним.

до змісту ?

Технологія укладання теплої підлоги під плитку своїми руками

Теплі підлоги під плитку

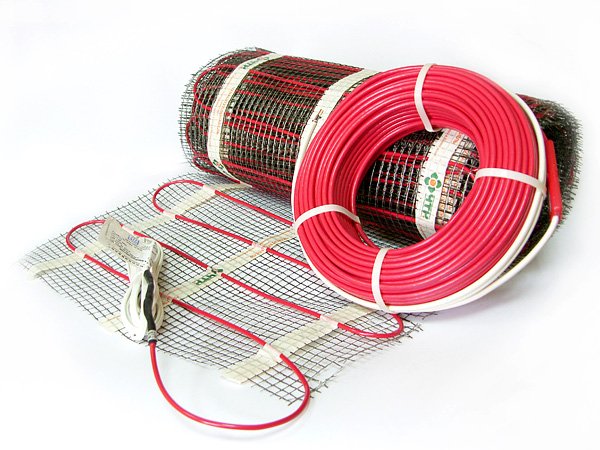

Гріючий кабель для теплої підлоги



При влаштуванні теплої підлоги під керамічну плитку необхідно дотримуватися такої послідовності виконання роботи:

  • Для початку необхідно на стіні відзначити місце, де буде встановлений терморегулятор. Там потім висвердлюють отвір потрібного розміру за допомогою дриля або коронки по бетону.
  • У підлозі і на стіні обов’язково роблять паз під дроти. По своїй глибині і ширині поглиблення повинно бути не менше 20 мм.
  • Далі займаються підготовкою чорнової підлоги. З підстави прибирають сміття, бруд і пил. При необхідності – закладають щілини, вибоїни та тріщини.
  • Підготовлену поверхню ґрунтують (це забезпечить кращу адгезію з бетонною стяжкою). Ґрунтовку краще всього наносити валиком, починаючи від кута кімнати, протилежної двері.
  • Наступний етап робіт – встановлення терморегулятора. Тут потрібно спочатку виконати розмітку і визначити ті місця в кімнаті, де укладати нагрівальний мат не можна. До них належать ділянки, на яких буде стояти меблі, великі опалювальні прилади або побутова техніка. Приміром, якщо тепла підлога облаштовується у ванній кімнаті, то мати не укладають в тому місці, де буде знаходитися ванна або душова кабінка. В кухні не можна укладати гріють мати під кухонний гарнітур або плиту. У процесі укладання кабелю гріють мати можна розрізати, стежачи за тим, щоб не нанести пошкоджень дроту. Окремі розрізані елементи укладаються один біля одного, а кабель об’єднується в петлю. При облаштування теплої підлоги з матів необхідно врахувати, що укладання матеріалу не проводиться в декілька шарів, а відстань між сусідніми матами має становити не менше 5 див. Між меблями, опалювальними приладами і гріють матами необхідно витримувати відстань не менше 10 див. Живильний провід від мата укладають в сформовану в стіні канавку і потім виводять його до отвору терморегулятора.
  • Далі необхідно виконати перевірку цілісності прокладеного кабелю, вимірявши мультиметром його опір. Отримане значення (як і схему укладання кабелю) обов’язково записують в технічному паспорті, щоб надалі можна було безпечно проводити ремонтні роботи.
  • Після цього приступають до установки датчика температури підлоги. Він повинен розташовуватися в рівному видаленні від сусідніх петель кабелю. Перед укладанням датчик обов’язково потрібно помістити в захисний гофровану трубу. Потім цю конструкцію укладають в штробу, зроблену в стіні.
  • Краї дроти, що виходять від датчика, під’єднують до терморегулятора. При виконанні роботи необхідно стежити за тим, щоб радіус вигину труби в місці проходження плінтуса був не менше ніж 5 див.
  • У місці монтажу датчика необхідно зробити промазку клейовим складом, потім почекати деякий час, поки він висохне.
  • Кінці проводів датчика перед підключенням до терморегулятора необхідно обрізати до потрібної довжини і добре зачистити.
  • До клем терморегулятора також необхідно підключити кабель живлення від мережі 220 В і краю кабелю, що гріє.
  • Після підключення всіх проводів на регулятор подається електроживлення (для цього відповідні кнопки натискаються і тумблера). Для регулювання температури використовують панель регулятора. Якщо все зроблено правильно, то після подачі напруги буде чути легке клацання.
  • Після підключення кабелю необхідно перевірити рукою рівномірність його нагрівання на всіх ділянках теплої підлоги. Така перевірка звичайно здійснюється перед формуванням стяжки. Бажано не залишати конструкцію у включеному стані надовго, оскільки це призведе до перегріву кабелю.
  • Далі настає черга нанесення плиткового клею на поверхню нагрівального мата. Для цього клейовий склад розлучається згідно інструкції, потім рівномірно розподіляється по поверхні матеріалу і розгладжується зубчастим шпателем. Товщина плиткового клею на греющем мате повинна бути не менше 10 мм
    Теплі підлоги під плитку

    Укладання плитки на гріють мати

  • Завершальний етап – укладання керамічної плитки. Її починають від дальнього кута кімнати. Окремі плиткові елементи щільно притискають до поверхні нагрівального мату і обов’язково перевіряють правильність їх розташування рівнем. Між плиткою і матом не повинно залишатися пустот, перекосів і повітряної прошарку.

    • Плиткова підлога з підігрівом, довговічна і надійна конструкція, яка при правильному відношенні може прослужити близько 30 років. Завдяки використанню гріючих матів для підігріву підлоги в кімнаті встановлюється сприятливий мікроклімат і нормальна вологість.
