Тепла підлога на балконі: 3 варіанти + покрокова інструкція

• 1 Типи конструкцій і особливості їх монтажу
  • 1.1 Кабельний тепла підлога
  • 1.2 Інфрачервона підлога на балконі
  • 1.3 Споруда водяної теплої підлоги
• 2 Висновок

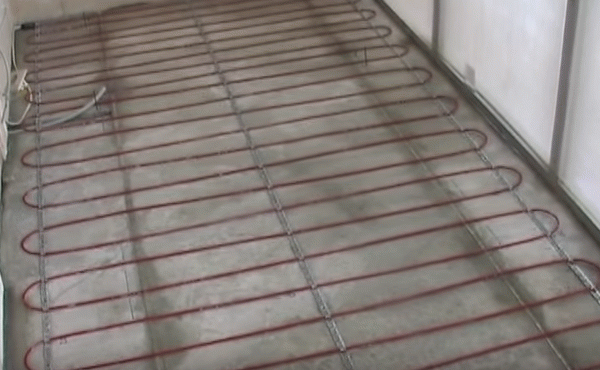

Система підігріву балкона зробить це приміщення повноцінною частиною житлової зони

Збираєтеся облаштувати тепла підлога на балконі, але не знаєте, що вибрати? Давайте розберемося, які існують системи обігріву і що краще підійде для ваших умов. А потім з’ясуємо, як правильно їх змонтувати, щоб перетворити балкон в комфортну зону.

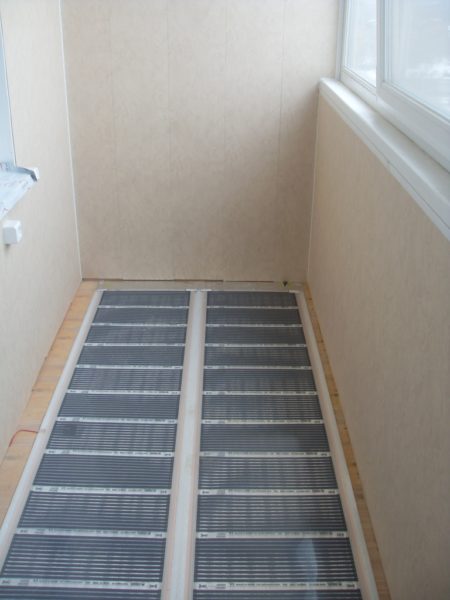

Інфрачервона тепла підлога — нове рішення на ринку, ідеально підходить для балконів та лоджій

Типи конструкцій і особливості їх монтажу

Існує 3 типи облаштування теплої підлоги на балконі:

А який тепла підлога краще ми зараз і з’ясуємо.

Кабельний тепла підлога

Просте і ефективне рішення, засноване на використанні спеціального кабелю, що гріє. Найбільший мінус — значна витрата електроенергії, якщо ви будете використовувати систему постійно.

Кабель простий в укладанні і надійна, що і пояснює його високу популярність у новачків

Для роботи потрібні наступні матеріали:

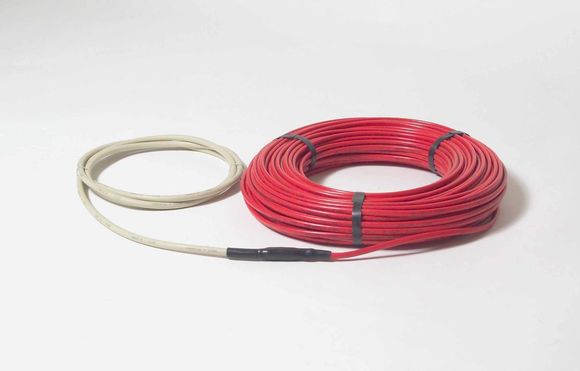

Ілюстрація Опис матеріалу Спеціальний кабель. Продається метражем, кількість залежить від площі підлоги.

• Нагрівальний кабель кладеться зигзагами з кроком 100 мм, відступ від стін не менше 50 мм;

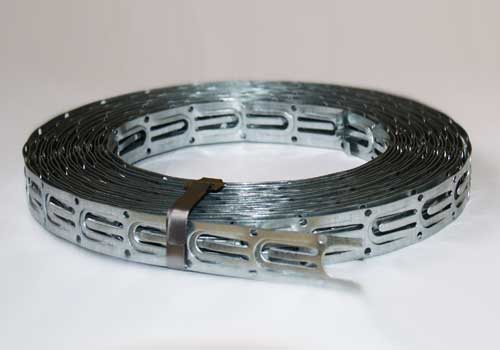

• На кінець проводу одягається спеціальна муфта, а в місці підключення кабелю живлення ставиться з’єднання.

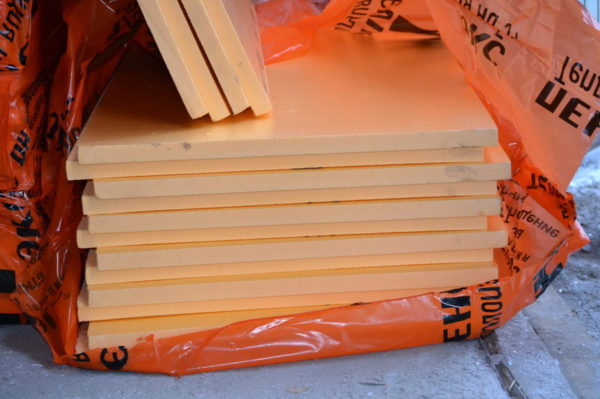

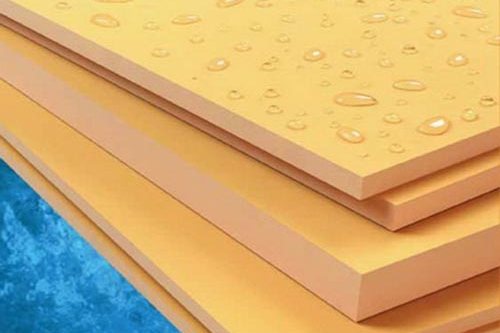

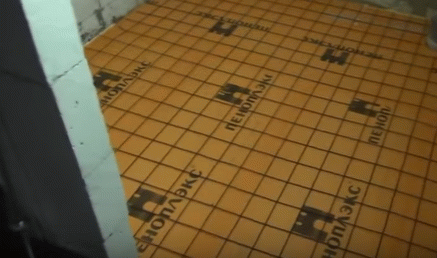

Їх також потрібно придбати відразу, щоб все необхідне було під рукою. Утеплювач. Для балкона краще всього підходить екструдований полістирол. Він дуже твердий, відмінно тримає тепло і простий у монтажі, так як на торцях є спеціальні пази для стикування. Суха суміш для стяжки. Необхідно заливати два шари: один на утеплювач, а другий на кабель.

Товщина кожного повинна бути не менше 30 мм, але шар може бути і більше, якщо потрібно підняти рівень підлоги трохи вище. Терморегулятор і датчик температури. Купуються окремо і служать для того, щоб ви могли точно налаштовувати систему підігріву. Монтажна стрічка. Використовується для фіксації кабелю у потрібному положенні.

Деякі фахівці працюють і без неї, але тим, у кого немає досвіду проведення робіт, краще використовувати стрічку при укладанні. Маяки під стяжку. Можна використовувати як спеціальні елементи, так і підручні предмети.

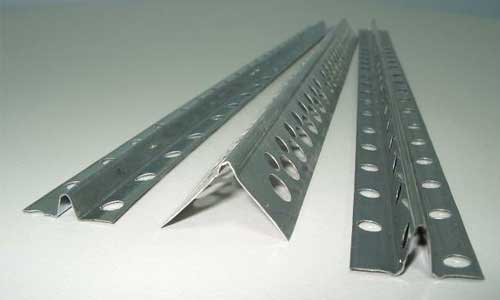

Часто застосовується профіль для гіпсокартону або дерев’яний брусок. Але простіше укладати маяки.

Для роботи необхідні інструменти:

• Дриль з міксером. Також подбайте про ємності об’ємом не менше 50 літрів;
• Ножиці по металу.

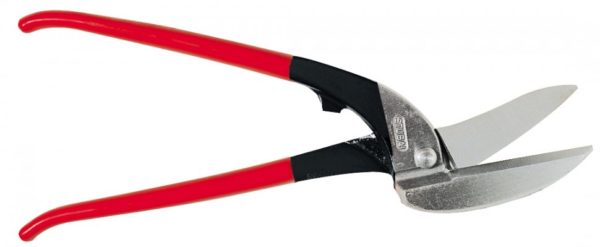

Ножиці по металу потрібні для різання сталевого монтажної стрічки і маяків

• Рівень і правило. Розмір пристосувань залежить від ширини балкона.

Є варіанти, що поєднують в собі правило і рівень, в цьому випадку для контролю і вирівнювання площини підлоги вам вистачить одного пристосування

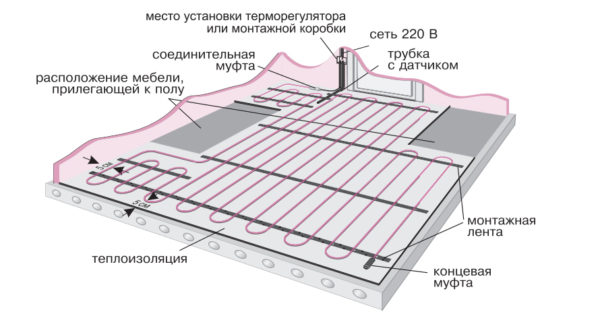

Щоб вам було простіше розібратися з роботою, нижче представлена схема.

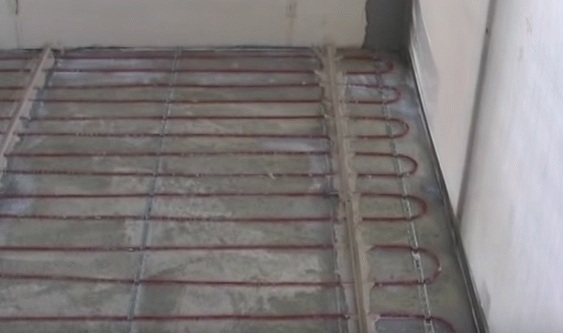

Ось так виглядає правильна система кабельного теплої підлоги на балконі

Ви повинні заздалегідь визначитися, де буде розташовуватися меблі на балконі. У місцях розташування яких-небудь конструкцій кабель не вкладається.

Інструкція по проведенню роботи:

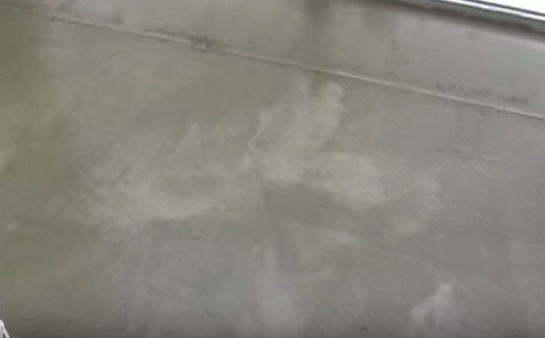

Ілюстрація Опис етапу Поверхня готується. Нерівності і тріщини потрібно закласти цементно-піщаним розчином.

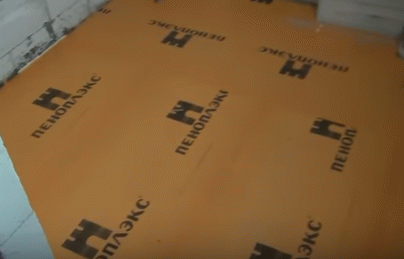

Якщо підлога рівна, то вам потрібно просто змести з нього сміття. На підлогу укладається утеплювач. Листи щільно стикуються один з одним, вони повинні закривати всю підлогу.

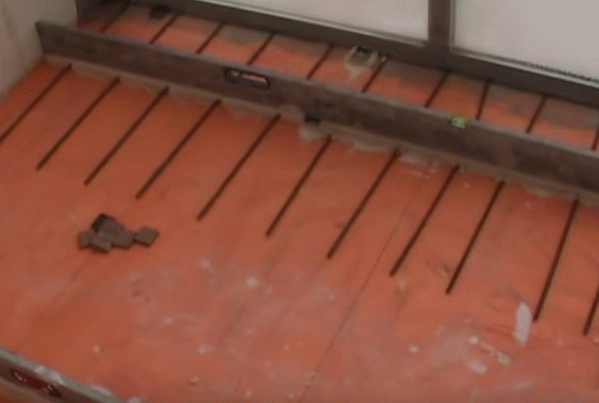

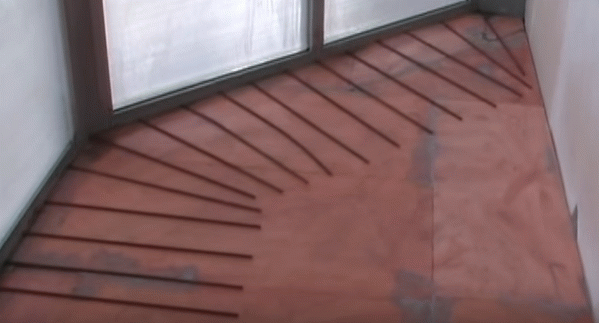

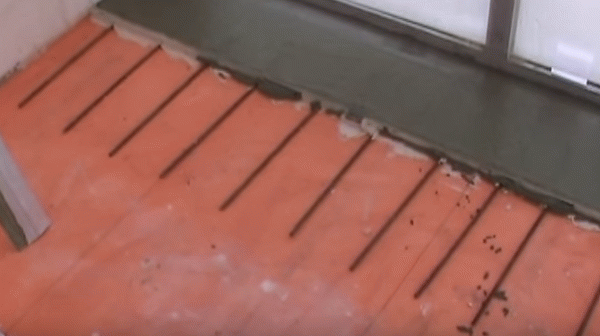

Поверх Піноплекс укладаються армуючі елементи для зміцнення зовнішньої частини лоджії. Це шматки арматури діаметром 6 мм і довжиною близько метра. Виставляються маяки. Для цього готується невелику кількість цементного розчину, він розподіляється смугою.

Потім на нього ставиться маяк, і виставляється по площині за допомогою рівня.

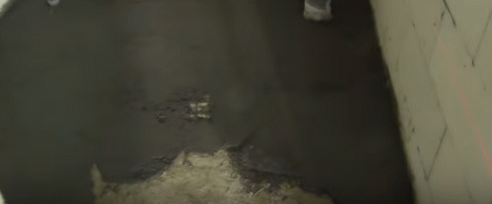

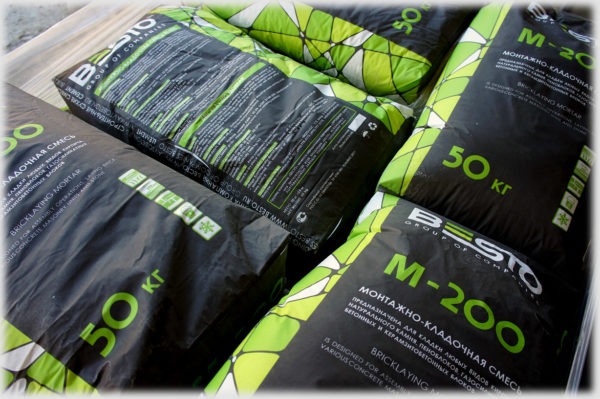

Чим точніше виставлені напрямні, тим рівніше вийде поверхню. Заливається стяжка. Найпростіше робити роботу по частинах, заповнюючи розчином сегмент за сегментом і вирівнюючи поверхню правилом.

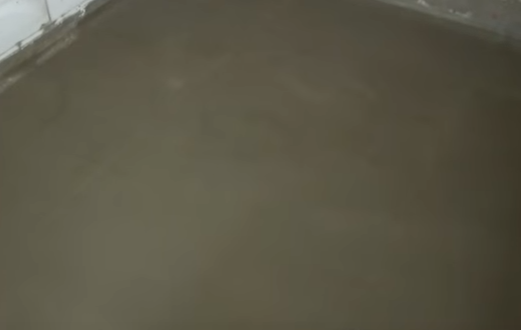

Вузькі ділянки можна вирівнювати шматком дошки або дерев’яного бруска. Поверхня залишається на просушку. Пол повинен набрати міцність і підсохнути. На це йде не менше тижня.

В процесі сушіння бажано відкривати вікна, якщо на вулиці тепла погода, так поверхня буде сохнути краще. Закріплюється монтажна стрічка.

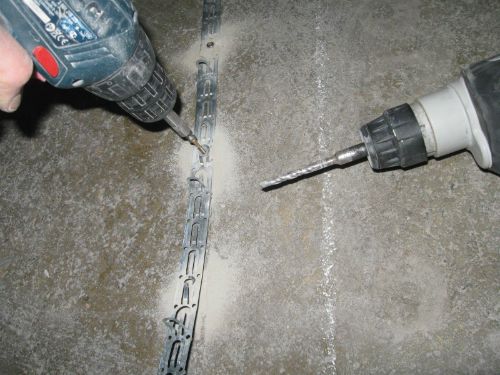

• Матеріал ріжеться на шматки потрібного розміру;
• Стрічка прикладається на поверхню, зазначаються місця кріплення;
• У підлозі свердляться отвори під дюбель-цвяхи;
• Проводиться кріплення стрічки.

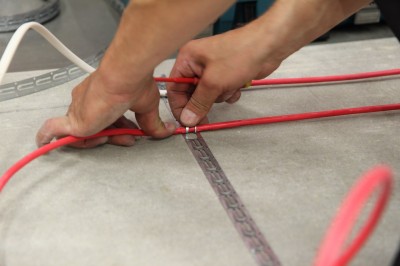

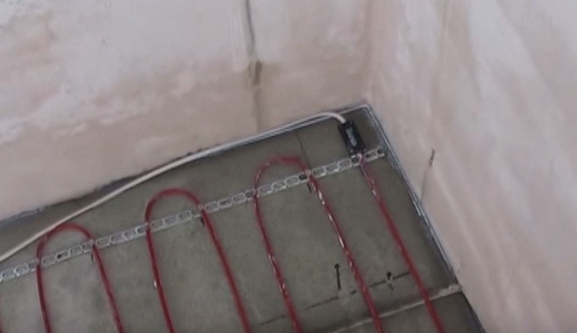

Укладається кабель. Робота починається з кінцевого ділянки. На торець одягається заглушка, і провід кладеться змійкою з кроком в 10 див.

У потрібному місці стрічки відгинається захоплення, яким кабель притискається до поверхні.

Робота проста, але займає багато часу. Провід потрібно розкладати акуратно і надійно фіксувати. Поверхня повинна бути закрита одним шматком кабелю. Тому якщо у вас трохи не вистачає довжини, можете розташувати кабель трохи ширше. В результаті має вийти те ж саме, що на фото. Приєднується живильний провід. Це робиться за допомогою спеціальної муфти, яка продається там же, де і гріючий кабель.

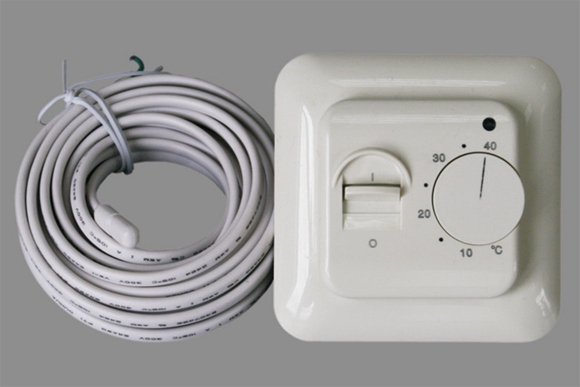

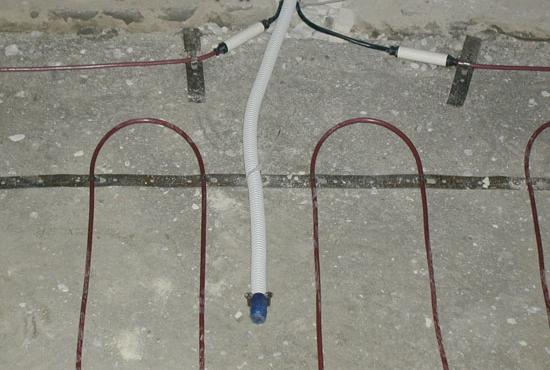

Провід простягається до місця розташування терморегулятора. Укладається датчик теплої підлоги. Він повинен розташовуватися як мінімум півметра від стіни.

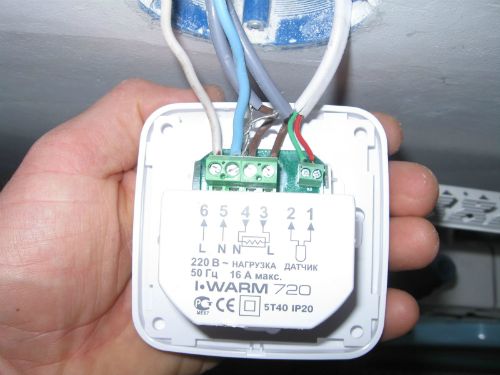

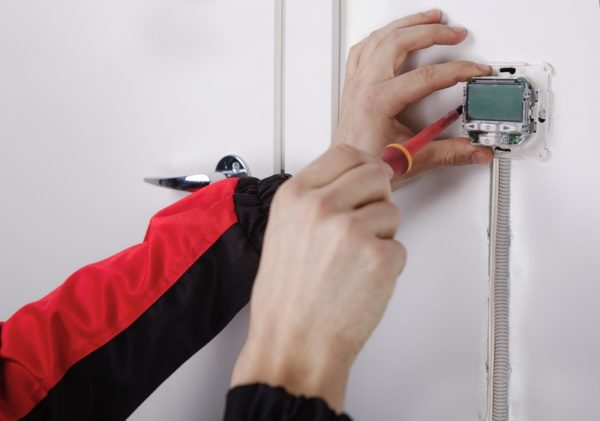

Провід від нього простягається до регулятору температури. Встановлюється терморегулятор. Найчастіше для цього в стіні робиться штроба, куди вкладається і живильний провід і датчик.

Терморегулятор повинен розташовуватися не нижче 30 см над рівнем стелі. Виставляються маяки. За ним буде робитися рівень чорнової підлоги, тому підніміть їх на потрібну відстань.

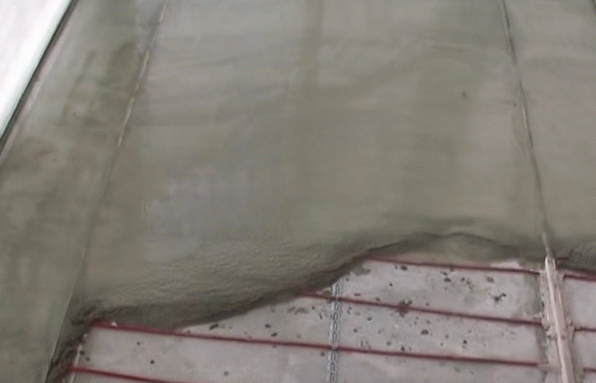

Після закріплення розчин повинен застигнути, на це йде не менше 6 годин. Заливається підлогу. Якщо маяки були виставлені правильно, то процес пройде швидко. Потрібно просто накладати розчин і рівномірно розподіляти його по поверхні правилом або бруском.

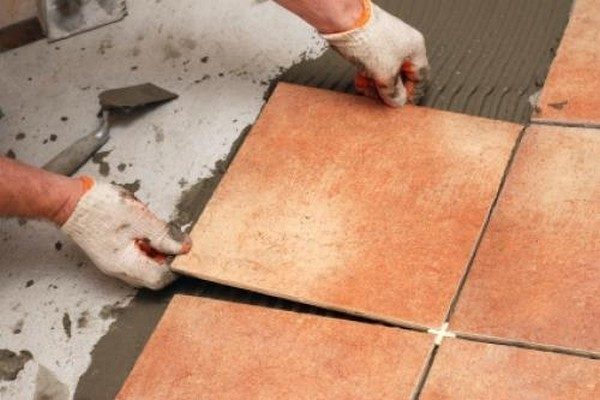

Пол повинен сохнути не менше тижня. Ходити по поверхні можна вже через добу після заливки. Укладають фінішне покриття. Такий теплий пол на лоджії можна застеляти плиткою, ламінатом та іншими покриттями.

Інфрачервона підлога на балконі

Цей варіант відмінно підходить тим, хто не хоче заливати стяжку. Процес монтажу простий і займає небагато часу, що також є плюсом. Ще одна перевага — витрата електроенергії у такої системи набагато менше, ніж у кабелю, що гріє.

Для спорудження інфрачервоного підлоги потрібні:

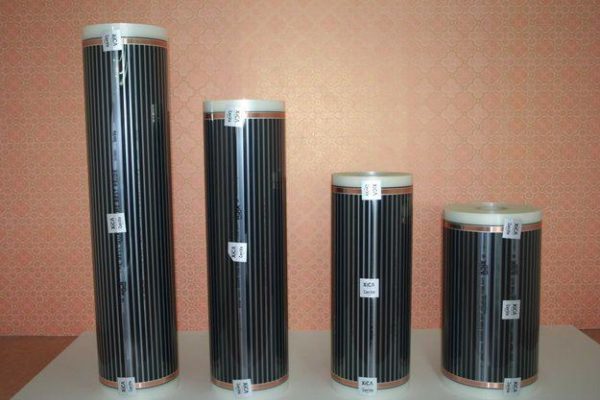

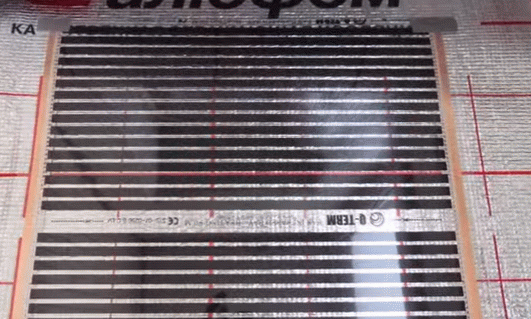

Ілюстрація Опис матеріалу Плівковий тепла підлога. Матеріал може мати ширину 100, 80, 60 або 50 див. Що стосується довжини, то можна купити стільки, скільки потрібно.

Крок різання складає 25 см, тому можна дуже точно підібрати шматок.

У комплекті йде система підключення та докладне керівництво з укладання своїми руками.

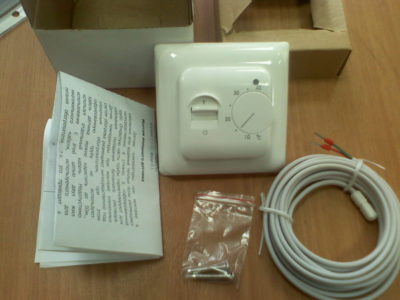

Ціна за погонний метр починається від 300 рублів і залежить від ширини модуля. Терморегулятор. Він купується окремо, в комплекті є термодатчик і кріплення.

Також обов’язково наявність інструкції російською мовою, там буде детальна схема підключення, щоб ви знали, що і куди приєднувати.

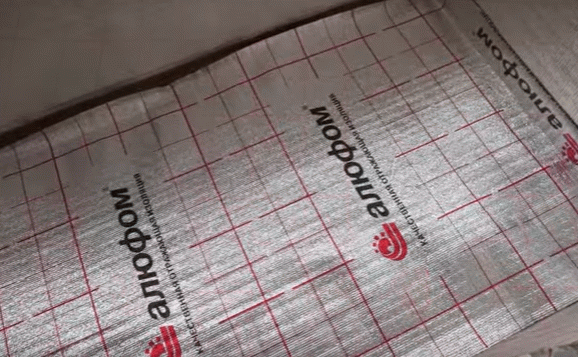

Терморегулятор повинен мати потужність на 20-30% вище сумарної потужності модулів теплої підлоги. Утеплювач для підлоги. Краще всього використовувати Піноплекс, він володіє високими теплоізоляційними характеристиками і не боїться вологи. Мінімальна товщина шару – 5 див. Пиломатеріали для чорнової підлоги. Вам знадобиться брусок, товщина якого повинна бути не менше товщини утеплювача.

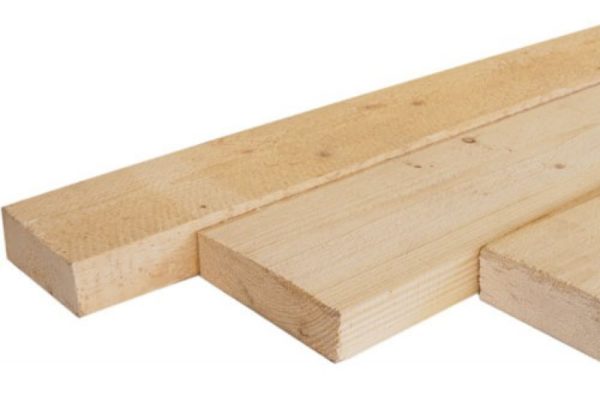

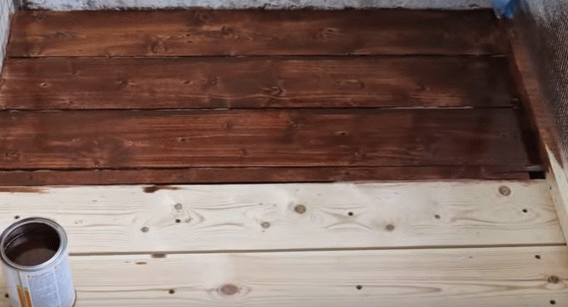

Дошка повинні бути обрізна, щоб зробити рівний настил. Особливих вимог до матеріалу немає, головне щоб він був сухим. Пенофол. Це матеріал зі спіненого поліетилену з поверхнею, що відбиває. Він дозволяє зробити поверхню ще тепліше, так як відображає теплові промені у приміщення, запобігаючи втрати тепла через підлогу. Гідроізоляційна плівка. Використовується їли необхідно ізолювати основу. Якщо ж підлога не потребує захисту від вологи, то плівку можна і не використовувати.

Не забудьте вивести на балкон живильний провід. Найчастіше саме про це забувають при проведенні робіт, і потім доводиться тягнути кабель як попало.

Інструмент:

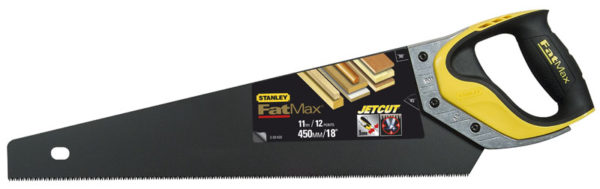

• Ножівка. Використовується для роботи з дерев’яними елементами і для різання утеплювача. Головне — вибрати варіант з дрібним розміром зуба, щоб не псувати Піноплекс;

Ножівка відмінно ріже і дерево, і утеплювач

• Шуруповерт. Використовується при складанні чорнової підлоги. Якщо ви будете кріпити конструкцію цвяхами, то вам потрібен молоток;

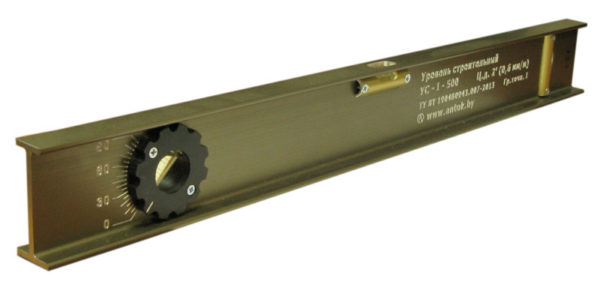

• Рівень будівельний.

Рівень дозволяє контролювати площину споруджуваного підлоги

• Ножиці та ніж. Потрібні для різання плівкового підлоги, а ніж допоможе зачистити кінці проводів при їх кріпленні або з’єднанні.

Розберемося, як зробити інфрачервона підлога на лоджії або балконі:

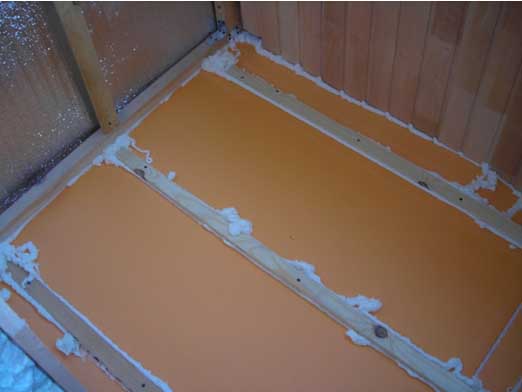

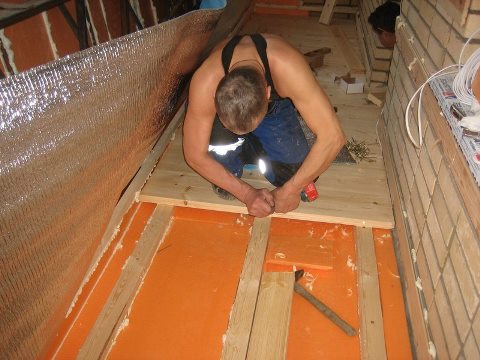

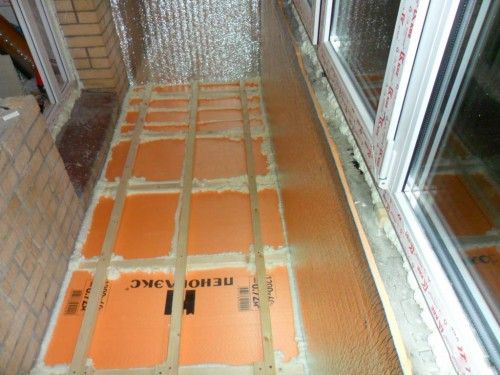

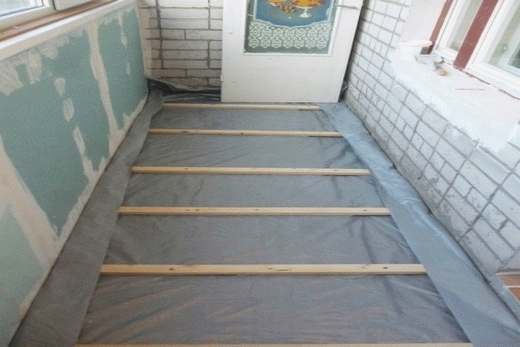

Ілюстрація Опис етапу На підлогу кладеться плівка і бруски. Плівка повинна заходити на стіни на 10-20 см, зайве потім можна відрізати.

Брусок розташовується так, щоб між ним ставав лист утеплювача або половина аркуша. Так ви зменшите кількість відходів. Поверхня утеплюється. Між брусками закладається Пеноплекс.

Після укладання всі щілини і стики заповнюються монтажною піною. Вона не тільки заповнює всі порожнечі, але й фіксує листи в нерухомому положенні. Укладаються бруски під настил. Зазвичай уздовж балкона кладеться 3 лаги, цього цілком достатньо для створення міцної основи. Кріпити елементи краще всього за допомогою саморізів. Кріпиться чорнову підлогу. Спочатку дошка ріжеться на шматки потрібної довжини, після чого прикріплюється до брусків.

Не забувайте про те, що між стіною і підлогою повинен залишатися деформаційний зазор шириною не менше 5 мм. Підлога покривається захисним складом. Незважаючи на те, що ми закриємо дерев’яну поверхню, її потрібно обробити будь-яким захисним засобом, щоб зробити підстава надійним. Укладається відбиваюче покриття. Ви просто расстилаете матеріал по поверхні і скибочку у потрібному місці.

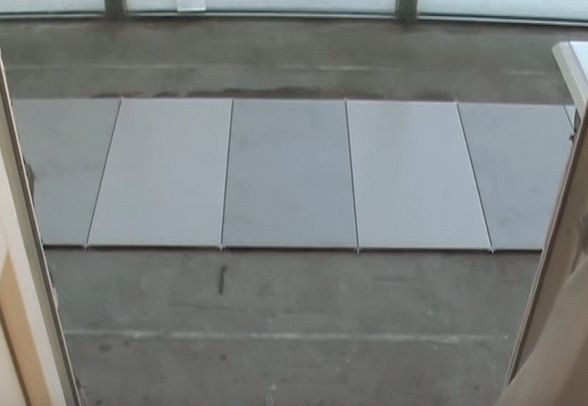

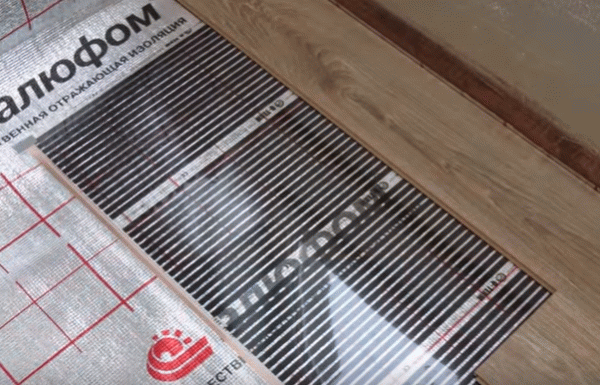

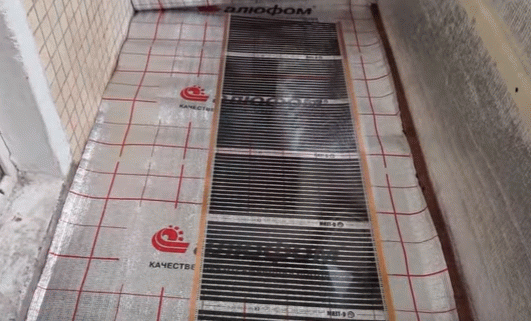

Якщо у вас вийшли стики, то їх обов’язково потрібно проклеїти фольгованим скотчем. Розстеляється тепла підлога. В нашому випадку використовується одна смуга шириною 50 см, але ви можете використовувати більш широкий варіант або класти модулі в два ряди. Просто рівно розташуйте мат, при необхідності відріжте зайве. Під’єднується провід, що йде до регулятора. Використовується спеціальний затискач, який кріпиться на бічну смугу.

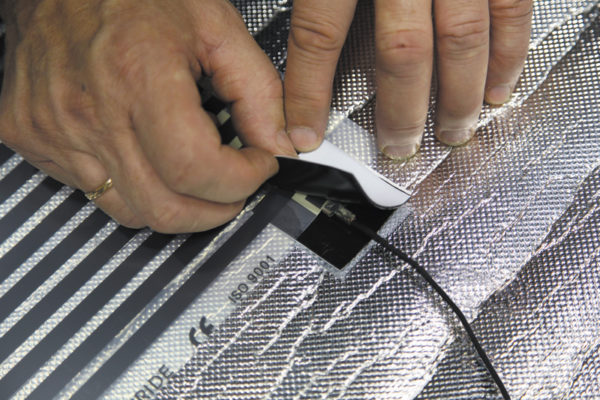

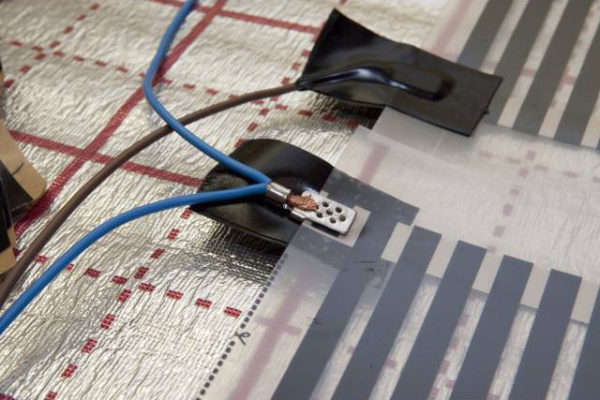

В інструкції докладно описана ця частина робіт і є докладні схеми. Місце кріплення заклеюється. Це електричний тепла підлога, тому всі місця з’єднань ретельно ізолюються.

Для цього в комплекті є спеціальна стрічка. Для надійності можна зовні заклеїти поверхню міцної армованої стрічкою. Краї приклеюються. Це потрібно для того, щоб гріючий модуль не зрушив при укладанні фінішного покриття.

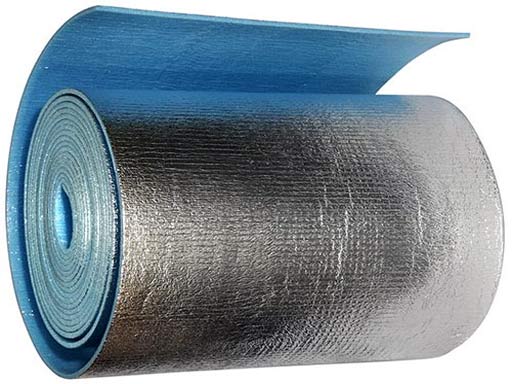

Обов’язково закріпити кути, також можна приклеїти полотно в декількох місцях на поверхні. Настилається фінішне покриття. Краще всього використовувати ламінат, він відмінно підходить для інфрачервоних підлоги.

Можна сказати, що це ідеальне покриття для даної системи обігріву.

Підкладку під панелі класти не потрібно, стеліть їх прямо з плівковим модулів. Підключається терморегулятор. При роботі керуйтеся схемою і підказками на самому вимикачі. Все дуже просто, розібратися в питанні можна за пару хвилин.

Спорудження водяної теплої підлоги

Водяна тепла підлога — самий складний в реалізації, зате самий дешевий в експлуатації варіант. Він працює від системи опалення, що дуже зручно. Нижче показана схема конструкції.

Система досить проста, тому роботи по монтажу під силу будь-якій людині

Якщо ви вирішили використовувати саме цей варіант, то в першу чергу потрібно отримати дозвіл від організації, відповідальної за опалення. Не всі системи дозволяють зробити теплу підлогу, щоб уникнути проблем консультуйтеся з фахівцями.

Для роботи потрібні наступні матеріали:

Ілюстрація Опис матеріалу

ыолварыолвролыврпло1

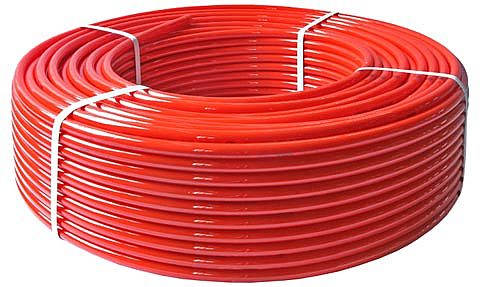

Труба для теплої підлоги. Використовується так званий металопласт. Щоб визначити кількість матеріалу, необхідне для роботи скористайтесь картинкою під таблицею, там показані і способи розкладки, і витрата на квадратний метр. Утеплювач. Краще всього використовувати екструдований пінополістирол, але можна обійтися й звичайним пінопластом. Товщина матеріалу повинні бути не менше 50 мм для ефективної теплоізоляції. Регулюючий кран. Не потрібно ставити спеціальний пристрій, можна обійтися й звичайним термостатичним краном, який ставиться в місці врізки в контур опалення. Суха суміш для стяжки. Її кількість залежить від товщини заливається шару. Сітка для стяжки. Використовується для зміцнення поверхні, запобігання її розтріскування.

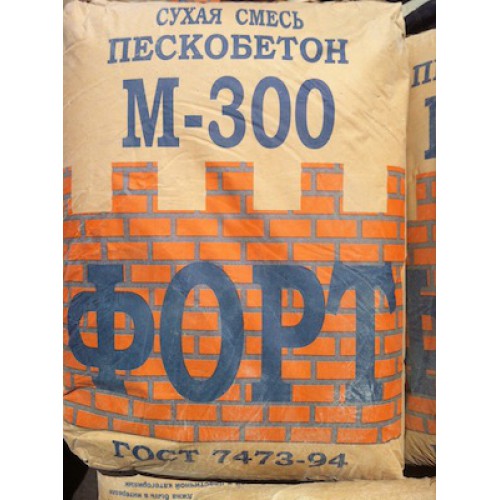

Цей аспект дуже важливий, так як в системах теплої підлоги бетон постійно піддається нагріванню і якщо його додатково не зміцнити, то підлога може покритися тріщинами.

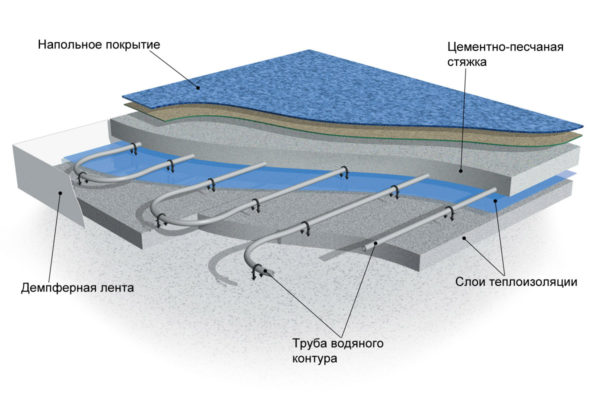

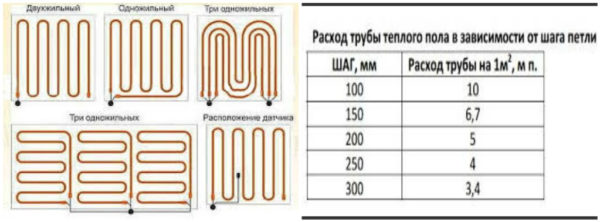

Види укладки труби та інформація щодо витрати матеріалу в залежності від кроку розташування елементів на підлозі

З інструменту потрібно наступне:

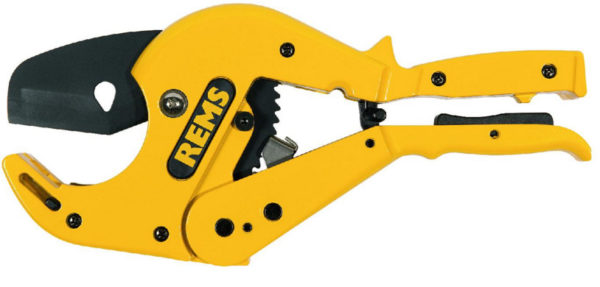

• Ножиці для металопластикових труб. Використовується спеціальний інструмент, який дозволяє ідеально рівно різати металопласт.

Спеціальні ножиці швидко і якісно ріжуть труби з металопластику

• Будівельний рівень. Необхідний для контролю площині і виставлення маяків в ідеально рівне положення;
• Дриль з міксером і ємність. Використовуються для приготування розчину. Так як цементно-піщана суміш важка, використовуйте електроінструмент потужністю від 1000 Ватт;

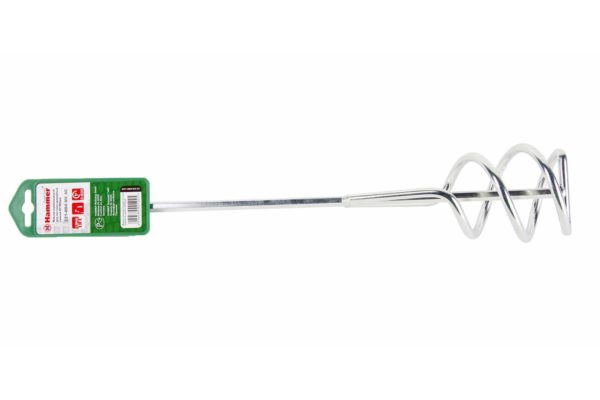

При приготуванні розчину використовуйте насадку на дриль для важких сумішей

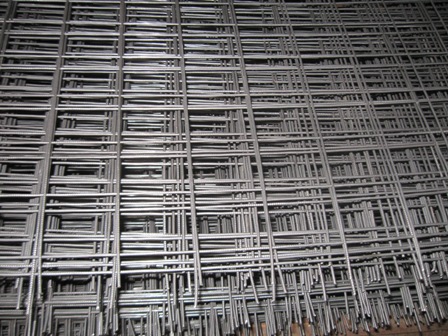

• Ніж або ножівка. Використовуються для різання утеплювача. Якщо вам потрібно різати армуючу сітку, то під рукою повинні бути і ножиці по металу;
• Перфоратор. Необхідний для буріння отворів під труби. До нього потрібно купувати і бур великого діаметру або коронку;
• Рейка або правило. Використовуються для вирівнювання поверхні після заливки стяжки підлоги. Довжина інструменту повинна бути такою, щоб він входив по ширині балкона, інакше працювати їм буде незручно.

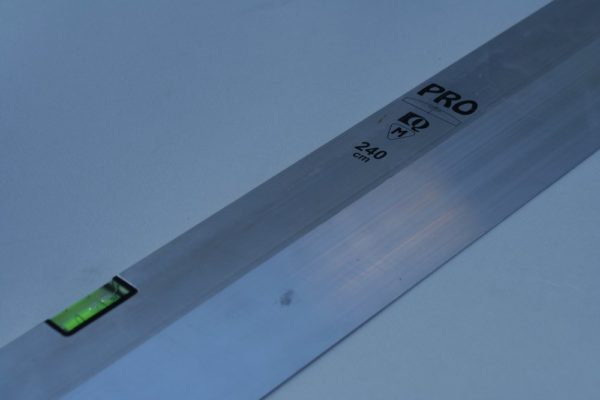

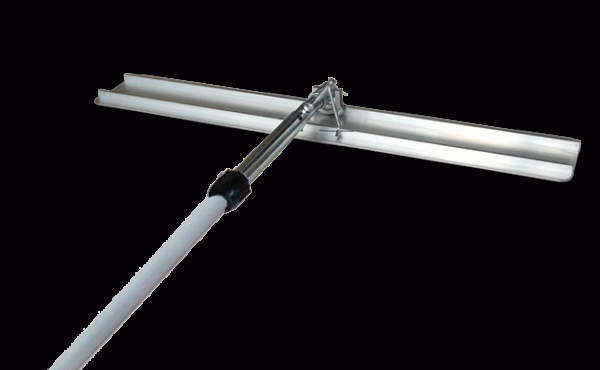

Зараз є спеціальні варіанти правил з ручкою, якими дуже зручно вирівнювати стяжку

Тепла підлога на балконі споруджується так:

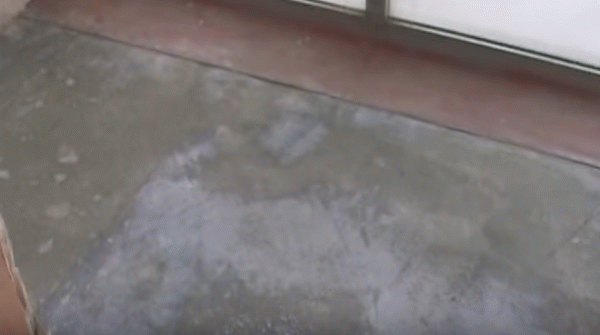

Ілюстрація Опис етапу Готується основа. Якщо на ньому є численні нерівності, то всі проблемні ділянки простіше всього закласти цементним розчином.

Орієнтуйтеся по рівню, ідеальна гладкість не потрібна, але перепади поверхні не повинні бути більше 5 мм на метр. Укладається утеплювач. Елементи акуратно стикуються один з одним. Якщо десь вийшли занадто широкі шви або між теплоізолятором і стіною вийшов зазор, то порожнечі заповнюються монтажною піною. Укладається армуюча сітка. Листи просто кладуть на поверхню, на з’єднаннях для надійності робляться напуски в 50 мм. Ніяк додатково скріплювати шматки між собою не потрібно. Укладається труба теплої підлоги. Краще всього орієнтуватися по армуючої сітки, відстань між трубами може бути від 10 см і більше, я рекомендую вибрати крок у 15-20 див.

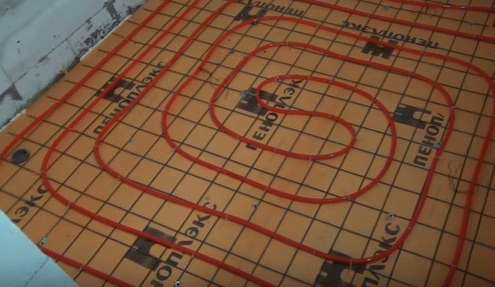

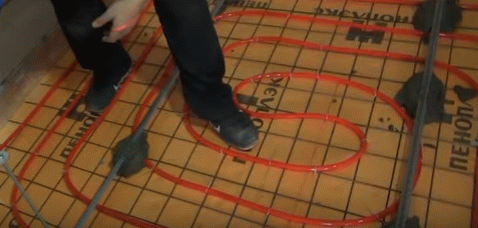

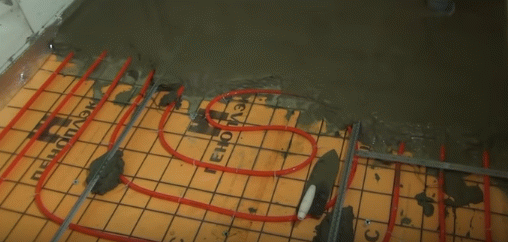

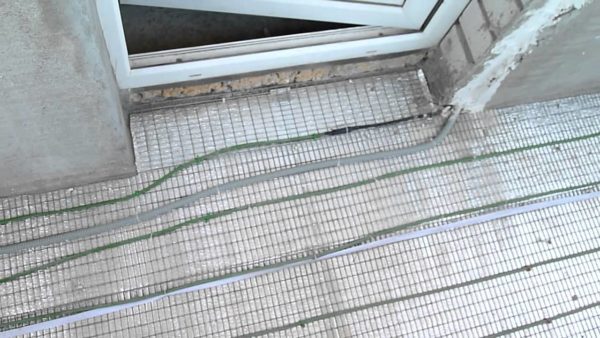

В даному випадку ми поклали трубу по спіралі, цей варіант забезпечує рівномірне нагрівання поверхні. Буряться отвори під труби. При проведенні буріння на балконі своїми руками потрібно бути готовим до того, що процес забере багато часу.

Бур повинен бути на 5-10 мм більше діаметра труби, щоб ви могли нормально вставити її. Труба фіксується пластиковими хомутами. Це самий простий і надійний спосіб кріплення конструкції.

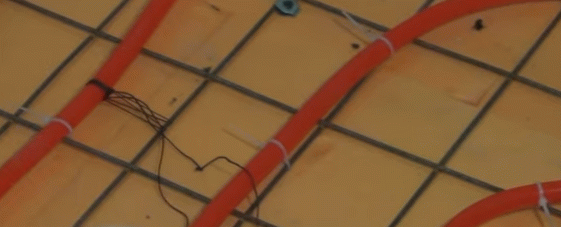

Хомути пропускаються через ґрати і фіксують трубопровід в потрібному положенні, виключаючи його зміщення. Виставляються маяки. Спочатку готується невелику кількість розчину і укладається гірками або суцільною смугою уздовж лінії розташування направляючої.

Потім елементи ретельно вирівнюють за допомогою рівня і залишаються до схоплювання розчину. Зазвичай роботи тривають на наступний день. Заливається стяжка. Розчин наносять на поверхню, після чого вирівнюється рейкою або правилом. Де потрібно, склад додається і вирівнюється ще раз. Підлога залишається на просушку. Ходити по поверхні можна вже через добу, а от продовжувати роботу рекомендується не раніше, ніж через тиждень, а краще навіть через дві.

Волога випаровується з бетону досить повільно, тому підлозі потрібно час на висихання. Труби приєднуються до системи опалення. Вони простягаються через стіну і врізаються в подаючу магістраль і обратку.

Врізку простіше всього проводити за допомогою трійників. Якщо у вас залізні труби, то потрібно вварить в них відвід з різьбленням. Укладається підлогове покриття. Водяна підлога підходить під плитку як не можна краще, тому частіше всього укладається саме вона.

Але при бажанні ви можете постелити ламінат, покласти паркетну дошку або будь-яке інше підлогове покриття.

Висновок

Використовуючи докладні інструкції з огляду, зробити тепла підлога на балконі під плитку або будь-яке інше покриття не складе праці. Відео у цій статті, допоможе розібратися в темі ще краще і наочно покаже деякі важливі моменти робочого процесу. Якщо вам щось незрозуміло — запитуйте в коментарях нижче.
