Обігрів будинку в зимовий час за допомогою пічного опалення підійде тим, у кого є заміський будинок. Для квартир такий метод опалювання не дуже підходить. На жаль, скласти піч своїми руками буде досить складно, але, уважно вивчивши схеми кладки цегляних печей, це можливо. Якщо ж хочеться заощадити свій час, краще звернутися до професіонала цієї справи – пічник. Він підкаже, яка кладка підійде в конкретному випадку.
Основні типи та улаштування цегляних печей
1. Засувка;
2. Чавунна плита;
3. Прочистная дверка;
4. Духову шафу;
5. Дверцята топки;
6. Дверцята піддувала.
Існує два основних типи цегляних печей:
Існує безліч схем цегляної кладки печей. Основними елементами конструкції будь-якої печі є:
- Паливник – куди завантажується паливо, що використовується для обігріву будинку. Розміри топливника залежать від того, яке паливо буде використовуватися. Для його укладання використовується тільки вогнетривка цегла, так як він знаходиться в прямому контакті з вогнем.
- Димар – призначається для виведення диму і газів, які утворюються в процесі горіння. Його конструкція не повинна мати великої кількості вигинів, по можливості, краще зробити його повністю вертикальним. Чим менше вигинів, тим краще обігрівається приміщення.
- Камера зольника або піддувало – також одна з важливих частин конструкції печі. У зольник накопичується зола – продукт горіння дров і вугілля. Через піддувало у топливник надходить повітря, внаслідок чого поліпшується тяга, а значить і якість обігріву житла. Камера зольника знаходиться під топливником, і має окрему дверцята, для зручності вичищення золи.
Для конструкції опалювально-варильної печі характерно наявність варильної поверхні або навіть духової шафи.
Банна піч: особливості кладки
Креслення банних печей з цегли зазвичай складаються для конкретних випадків. Розміри таких печей безпосередньо залежать від розмірів приміщення, в якому будуть встановлені.
Відмінною особливістю конструкції печі для лазні є наявність кам’янки. Це спеціально відділення в печі, з кришкою, через яку подається вода і йде закладка каменів. Порядовка кладки печей своїми руками повинна бути обговорена з професіоналом, адже для банних печей безпека, перш за все

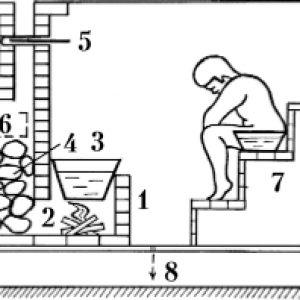

1 — цегляна піч на окремому фундаменті,
2 — топливник, 3 — казан з водою, 4 — засипка з валунів (кам’янка), 5 — засувка, 6 — дверка для додання, 7 — полки, 8 — протікає дерев’яна підлога (дощана, дерев’яний) за водозахищеним балках.
При виборі проекту необхідно враховувати деякі особливості в пристрої банних печей:
Піч квадратна з нижнім підігрівом
Піч квадратна з нижнім підігрівом
Відмінною особливістю конструкції квадратної печі з нижнім підігрівом, є те, що висота паливного відділу є відносно високою. По обидві сторони від топливника симетрично розташовані дві порожнечі для виведення газів в камери, що знаходяться збоку, у зовнішніх стінках печі. З цих камер гази надходять в стояки і потім піднімаються вгору, де з порожнин утворений верхній ковпак, що складається з трьох порожнин П-подібної форми. Дані камери розташовані паралельно один до одного.
У верхньому відділі задньої і середньої порожнин затримується розігріте повітря, а охолоджені продукти згоряння палива виводяться через спеціальні отвори в порожнину, яка з’єднана з димоходом. Після чого виводяться на вулицю.
Для опалення приміщення піччю даного пристрою можна застосовувати будь-який вид вугілля і дров. Але, при використанні кам’яного вугілля і антрациту, стінки топки потрібно укладати з вогнестійкої цегли.
Схема кладки печі з нижнім підігрівом складається з 3 колпаков: верхній відділ і 2 порожнині великого розміру.
Кладка і особливості конструкції печі Ст. Е. Грум-Гржимайло

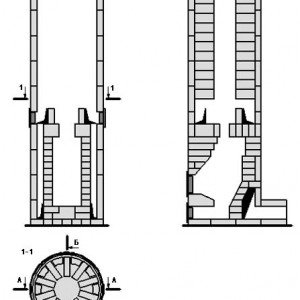

Піч конструкції Ст. Е. Грум-Гржимайло.
Особливістю пристрою печі Ст. Е. Грум-Гржимайло, є те, що вона має форму циліндра і укладена в сталевий футляр. У ній не відбувається обороту газів. Рух газів у такій печі відбувається під впливом сили тяжкості, а не за допомогою тяги. Важкі холодні гази опускаються вниз, а легкі нагріті піднімаються вгору.
Конструкція даної печі складається з двох частин:
Нагріті димові гази не переміщуються з хайла в димохід, вони доходять до передаху, а після того, як охолонуть, опускаються вниз, до основи топливника. Звідти вони потраплять в димар і виведуться назовні.
Цегляна кладка даної печі своїми руками є досить простою. Перевагою печі Ст. Е. Грум-Гржимайло є те, що вона довго охолоджується і використовує 80% тепла, яке виробляє паливо при горінні.
Для печі конструкції Ст. Е. Грум-Гржимайло найбільш підійдуть в якості палива антрацитовий і кам’яний худий вугілля. При використанні дерев’яного палива, щілини між контрфорсами забиваються кіптявою. Чищення сажі досить складний процес, адже через дверцята для прочищення важко діставати в усі щілини.
Двоярусна піч для дому: кладка і особливості

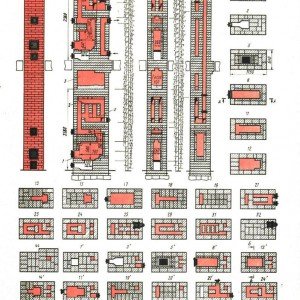

Схема викладення двох’ярусної печі для дому. Типова.
Двоярусна піч, по суті, являє собою дві абсолютно однакові печі, розташовані одна над іншою. Для полегшення конструкції і економії матеріалів, між печами проводиться викладка з порожніми камерами. Кладка, що заповнює проміжок між двома конструкціями, служить підставою для верхньої.
Труба димоходу печі, що знаходиться внизу, проходить через верхню, тому в неї площа нагріву, трохи менше. Димар верхній печі виведений окремо. Укладання двох’ярусної печі досить проста у виконанні. Дверцята для прочищення печей від сажі знаходяться: ззаду – в нижній, і в бічній стіні – у верхній конструкції. Як паливо, краще всього використовувати антрацитовий або кам’яне вугілля.
При перекритті верхній частині порожніх камер часто використовують залізобетонну плиту. Завдяки чому, рівень міцності і стійкості конструкції зростає. Кладка цегли для печі повинна проводитися дуже обережно. Адже, в разі несправності, ремонт буде утруднений.
Піч двоярусна ідеально підійде для двоповерхового заміського будинку. Для її конструкції можна використовувати схеми печей, які виконані у вигляді квадрата або прямокутника.
Відео інструкція по кладці печі двох’ярусної
Що краще використовувати для кладки: матеріали і інструменти

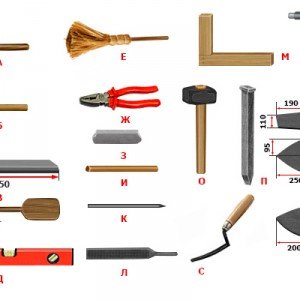

Інструменти для кладки печей: а — мрлоток-кирочка;
б — пічний молоток; — правило; г — дерев’яна лопата;
д — будівельний рівень; е — мочальная кисть; — плоскогубці;
з — цикля; і — стукальце; к — чертилка; л — рашпіль;
м — косинець; н — схил; — кувалда; п — зубило;
р — кельма; з — розшивка
Для викладки печей в більшості випадків використовується вогнетривка шамотна цегла. Головною його перевагою перед іншими цеглою, є те, що він, хоч і довго нагрівається, але дуже довго тримає тепло. Що дозволяє приміщенню прогріватися рівномірно і підтримує постійну температуру в ньому.
При кладці шамотної цегли, головне звертати увагу на якість матеріалу. Якщо цегла занадто сильно обпалений, його вогнетривкість і якість знижується. Така цегла найкраще використовувати для викладки підстави печі. Для топливника він не дуже підійде, так як теплообмін буде порушений.
Але, шамотна цегла краще всього підійде для викладання частин, які безпосередньо контактують з вогнем. В якості облицювального матеріалу підійде керамічна цегла.
Для укладання конструкції можна використовувати силікатна цегла. Він не тримається на розчині, і при теплових навантаженнях вбирає в себе вологу.
Технологія кладки цегли не є складною. Досить добре вивчити цю тему, щоб зуміти скласти піч самостійно, або попросити допомоги у фахівця.
Глина, цегла, пісок, використовувані для кладки, повинні бути дуже якісними. Адже піч, це пристрій, який створюється на довгі роки, і її використання не повинно бути вогненебезпечним.
Інструменти, які знадобляться для кладки цегляної конструкції:
Основні принципи кладки цегляних конструкцій:
- Цеглу необхідно класти тільки по одному. Недосвідченим краще викласти ряд без розчину і тільки потім використовувати суміш.
- Кожен цегла ретельно очищається від пилу і крихти з допомогою щітки.
- Для кращого приставання розчину керамічна цегла занурюють ненадовго у воду.
- Цегла шамотна мочити водою не можна ні в якому разі!
- Після укладання, цегла рухати і подстукивать не можна, тому класти його потрібно одним впевненим рухом.
- Якщо не вийшло укласти цегла відразу, то його знімають і очищають розчин.
- Розчин, який счистили, використовувати більше не можна.
Зараз все більше людей роблять свій вибір на користь печей в своїх будинках. Пов’язано це, перш за все, з економічністю такого способу обігріву. Саме в гонитві за економією палива і кращою тепловіддачею, створюються все нові схеми конструкцій печей. Найголовніше, ретельно вивчити і вибрати схему, яка підійде для конкретного будинку.
Мінусом печі є необхідність постійно підтримувати горіння або тління в топці. Але, при використанні якісних матеріалів і виборі правильної схеми, яка підходить для дому, потреба в постійному підкидання палива значно знижується. Ще один мінус, це неможливість використання пічки влітку для приготування їжі.
Для наочного розкриття теми, пропонуємо до перегляду відео за кладці типової печі своїми руками:
