Трубопровід покладений в стяжці підлоги повинен забезпечити її рівномірний прогрів. Але тепловіддача (охолодження) самої стяжки по її площі не рівномірна. У холодних зонах біля зовнішніх стін, особливо біля вікон і дверей, стяжка охолоджується швидше ніж у внутрішніх стін або в центрі кімнати.
Це необхідно компенсувати зміною тепловіддачі від трубопроводу.
У більшості випадків змінюють щільність його укладання, збільшуючи її в холодних зонах. Також в цьому місці може бути укладений окремий контур з великою витратою теплоносія…
Як укласти трубопровід теплої підлоги оптимальним чином?
Як укладання трубопроводу визначається в проекті
При проектуванні теплої підлоги прагнуть забезпечити різниця температур подачі і обратки не більше 10 градусів. В цьому випадку не буде виникати помітного дискомфорту, пов’язаного з нерівномірністю прогріву стяжки.
Найбільший вплив на охолодження теплоносія надають два параметра:
– обсяг проходить в одиницю часу по контуру теплоносія (витрата);
– довжина контуру в стяжці.

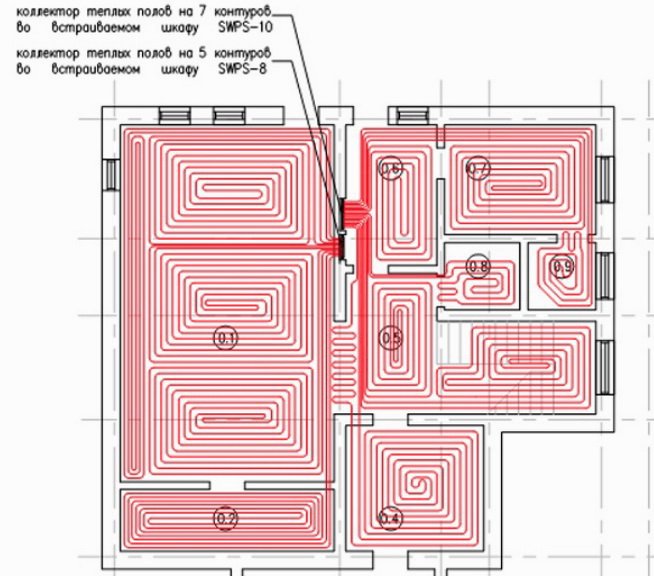

Виходячи з цього в проекті повинен бути виконаний підбір гідравлічного обладнання, – насоса, змішувального вузла, колектора та ін. Також проектом визначається схема (малюнок) укладання трубопроводу і щільність укладання в кожній частині кімнати, тобто крок трубопроводу – відстань між сусідніми паралельними гілками.
Рекомендації фахівців
Існує певний досвід створення теплих підлог, керуючись яким, досвідчені монтажники створюють опалювальні підлоги, які добре працюють, без попередніх розрахунків…
Здебільшого застосовується тільки одна схема розміщення трубопроводу. А крок укладання варіюється по кімнаті від 10 см уздовж холодної зони в смузі шириною 0,5 -0,8 метра, до 20 – 25 см в іншій частині кімнати.
Довжину петель (контурів) опалювального трубопроводу не рекомендують робити більше 80 метрів, щоб при звичайному циркуляційному насосі, і “звичайних” тепловтрати будівлі, при “звичайному” кількості контурів теплої підлоги в будинку -(5 – 10 шт.), не перевищити різницю температури між подачею і обратку в 10 градусів.
А для спрощеної гідравлічної схеми без змішувального вузла з регуляторами зворотного потоку – і зовсім не більше 50 метрів. Як регулюють температуру теплої підлоги

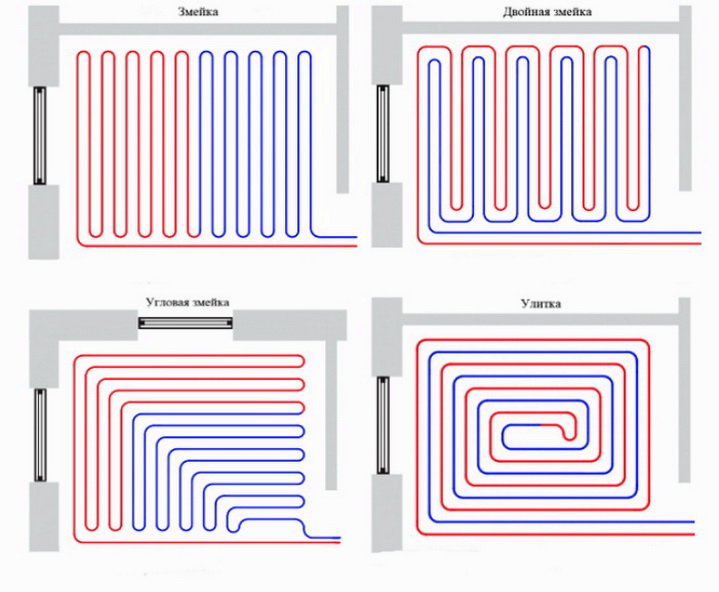

Звичайні схеми укладання

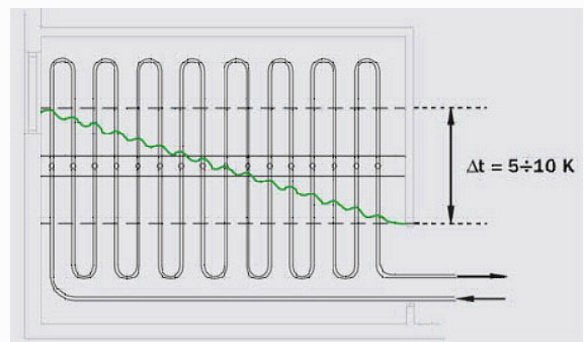

Допоміжної схемою укладання трубопроводу в теплому підлозі вважається укладання змійкою.
Її явний недолік в тому, що в різних частинах кімнати можлива відчутна різниця температури.
Але схема укладання кутовий змійкою, в кімнаті де холодна зона досить тривала, може бути виправданою і запроектованої.
- Змійка краще підходить для довгий і вузьких приміщень вздовж холодних зон.
- Змійка не замінима, коли укладання ведеться між лад і трубопровід укладається в запилах (отворах) зроблених в лагах.

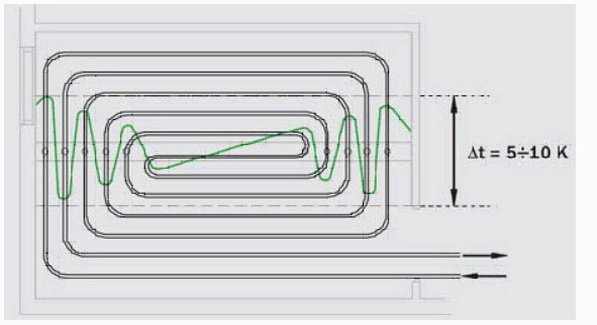

Основною схемою укладання трубопроводу теплої підлоги є “равлик”. Тут гілки відносяться до подачі і обратку чергуються, тому нагрів стяжки по кімнаті більш рівномірний, а підвищення тепловіддачі в потрібних зонах досягають зменшенням кроку укладання.
Також при укладанні равликом відсутні значні напруження в трубі, так як повороти труби робляться на 90 градусів, а не на 180 як в змійці.

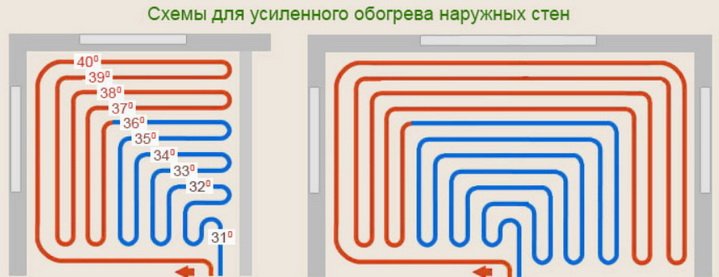

Застосовується комбінація схем укладання, – в холодній зоні роблять кілька проходів змійкою, після чого розкручують равлика.
Або ж роблять інші комбінації – подвійну равлика, подвійну змійку, але значно рідше…
Відмінності для бетонної і сухий стяжок
В бетонній стяжці, щоб забезпечити кращу тепловіддачу від трубопроводу, його необхідно підняти над шаром утеплювача.
Типове ефективне рішення при створенні теплої підлоги з бетонною стяжкою – закріплення трубопроводу до армуючої металевій сітці, яка розташовується в нижній третині товщини стяжки, на деякій відстані від її низу. Крім кращої тепловіддачі досягається і ефективність армування металом.
Обов’язкова умова – забезпечення знаходження покладеного трубопроводу в одній горизонтальній площині.
Трубопровід прив’язується до армірувальної сітці пластиковими хомутами.

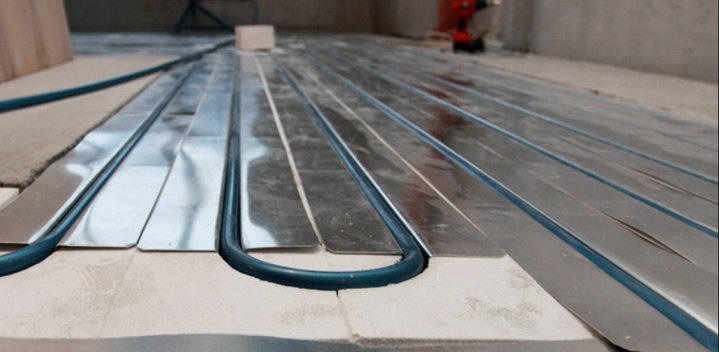

При створенні настильній системи теплих підлог з металевими розподільниками тепла і з полегшеною сухою стяжкою, трубопровід повинен щільно входити в фігурні пази алюмінієвих пластин для забезпечення ефективної тепловіддачі.
Самі ж пластини повинні покривати площа підлоги не менше ніж на 80%.
Варіанти без металевих пластин, з закладенням трубопроводу в розчині під тонкою сухою збірної стяжкою також можуть здійснюватися, але при цьому виникає ризик утворення температурної зебри. Що може нівелюватися тільки дуже малим кроком укладання, а значить, і великою кількістю контурів та ін. заходами, що робить такі варіанти не вигідними.
Який краще вибрати трубопровід
Що дотримується при укладанні трубопроводу
Дуже важливо забезпечити можливість теплових розширень трубопроводу в точках виходу з стяжки, щоб не створювалося точкових перевантажень. Особливо для труб без армування, які із-за значних розширень в таких місцях можуть перетираться.
У таких місцях на трубопровід обов’язково надівається пластикова гофра на довжину не менше ніж 25 см в стяжці. Рекомендується застосовувати гофру трохи більшого діаметру, ніж сам трубопровід. До таких же місць належить і перетин трубами деформаційних температурних швів в стяжці.

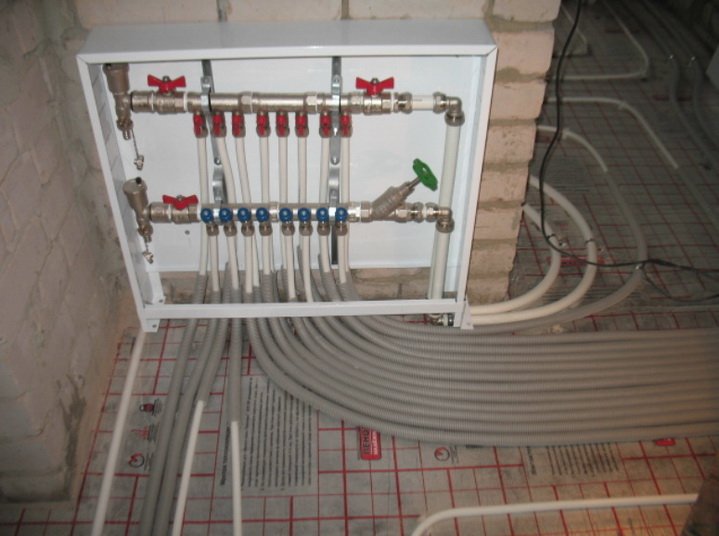

У місці підключення до колектора теплої підлоги гофра грає ще й роль теплоізолятора трубопроводу, щоб не створювалося локального перегріву стяжки поблизу колектора. В цьому місці, в залежності від схеми розводки, на окремих гілках може встановлюватися ізолююча гофра довжиною до 2 метрів.
В стяжці повинна знаходитися тільки цілісна труба, закладати стики неприпустимо.
Металопластиковий трубопровід або PERT або РЕХ зазвичай поставляються в бухтах 30, 60, 120, 240 метрів завдовжки. Але торгові точки можуть іноді продати відміряну кількість метрів під кожен контур або взяти назад залишки на продаж, ніж необхідно скористатися.
Трубопровід для укладання теплої підлоги застосовується тільки надійний, з гарантією довготривалої надійності, від відомих виробників.
