Збираєтеся побудувати хату або господарську будівлю на власній ділянці і хочете вкластися в короткі терміни? Якщо ви виберіть стовпчастий фундамент, то зможете непогано виграти у часі.
Переваги та недоліки технології стовпчастого фундаменту
До переваг цього типу фундаменту можна віднести:
- різноманітність типів стовпчастого фундаменту, що дозволяє врахувати навантаження, особливості грунту, кліматичні умови;
- незначні фінансові витрати на придбання матеріалів;
- невеликі обсяги будівельного матеріалу;
- швидкі терміни зведення;
- здатність витримувати значні навантаження.
Недоліками цього типу можна вважати:
- неможливість використання при зведення великих 2-3-х поверхових будівель з цегли та бетону;
- неприпустимість використання при близькому розташуванні грунтових вод до поверхні землі.
Типи стовпчастих фундаментів
Існує кілька типів стовпчастих фундаментів:
- столбчато-стрічковий
- опорно-стовпчастий
- столбчато-монолітний
При їх зведенні використовують різні матеріали:
- блоки;
- цегла;
- бетон;
- бутобетон;
- залізобетон.

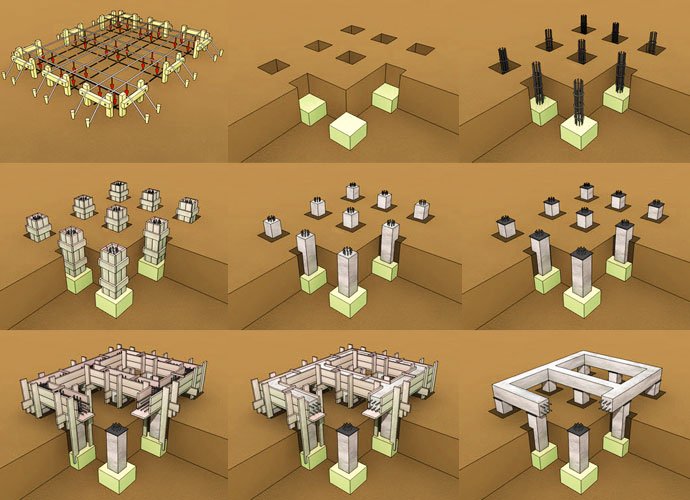

Покрокова інструкція по устрою та зведення «класичного» стовпчастого фундаменту
Серед різних типів стовпчастих фундаментів особливо надійним вважається класичний. Він може бути використаний при закладці в різні типи грунту і витримує досить великі навантаження. Стовпи такого фундаменту закладаються по периметру майбутнього будинку. Вони встановлюються на кожному розі будинку, під зовнішніми і несучими стінами. Відстань між ними становить не більше 1, 5-2, 5 м.
Щоб домогтися максимальної міцності фундаменту, необхідно суворо дотримуватися послідовності і технології його зведення:

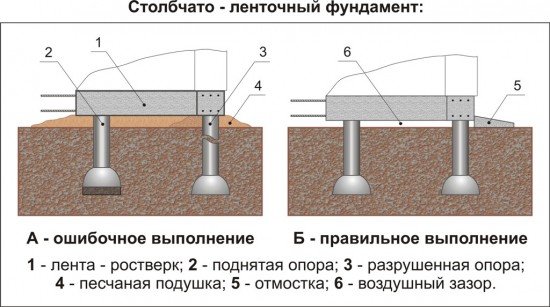

Пристрій столбчато-стрічкового фундаменту
Цей тип основи під будову найчастіше використовують у кліматичних зонах з досить глибоким промерзанням грунту. Він підходить і для будівництва будинків і будівель, які планується звести на ділянці, розташованому на схилі невеликого пагорба.
Особливості зведення:
- Стовпи повинні бути заглиблені не менш, ніж на 200 мм нижче лінії промерзання грунту.
- Стрічковий фундамент не заглиблюється в грунт, а лише слугує конструктивним елементом, рівномірно розподіляючи навантаження на всі несучі стовпи і є верхнім ростверком. При цьому відстань між ростверком і верхнім шаром грунту не повинен бути менше, ніж 150-200 мм

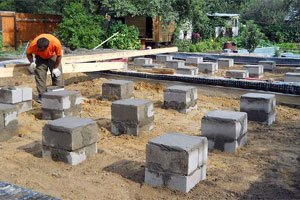

Пристрій опорно-стовпчастого фундаменту
Фундаменти цього типу застосовують при будівництві невеликих легких будинків і господарських будівель. Зазвичай такі споруди не перевищують розмірів 6 на 6 метрів. При будівництві такого будинку можна обійтися всього 16-ма точками опори.
Для опори використовуються бетонні стовпи, які встановлюються по периметру і під кожною поперечною несучою балкою перекриття. Вони встановлюються на відстані двох метрів один від одного. Стовпи – це фундаментні блоки розміром 200х200х400 мм, закріплені на бетонній плиті з підставою 40 0 мм. Для гідроізоляції блоки покриті зверху шаром руберойду.
Ще однією особливістю цього фундаменту є те, що його можна встановлювати не тільки в теплу пору року, але і взимку, коли температура повітря не буде знижуватися нижче мінус 10 градусів.
Як розрахувати стовпчастий фундамент
Ось приклад розрахунку столбчато-монолітного залізобетонного фундаменту будинку, стіни якого мають розмір 5 на 3 метри, а висота – 3 метри.
Для цього нам знадобляться стовпи квадратного перерізу, мають довжину сторони в 50 см, висоту в 1 м. Ростверк в даному випадку має ширину стрічки в 30 см, висоту відливної частини – 20 см і виконується з армованого бетону. При будівництві будинку використовуються блоки, для даху – дерев’яний каркас і шифер. Підлоги і горищні перекриття зроблені з дерева. В цілому на будинок буде витрачено 5 куб. М деревини, а дах будуть покривати 23 листа шиферу.
Відомо, що опір грунту дорівнює трьом.
Цих даних достатньо, щоб перейти до розрахунку маси споруди. Для фундаменту будуть встановлені 4 кутових стовпа, і ще 4 будуть розташовані під серединою кожної з чотирьох стін. При довжиною і шириною 50 см, і висотою до 1 м, обсяг одного стовпа буде дорівнювати 0, 5х0, 5х1=0, 25 куб. М.. Значить загальний обсяг стовпів буде дорівнює 0, 25х8=2 куб. М. При середній щільності бетону 2500 кг на 1 куб. М загальна вага стовпів складе 2500х2=5000 кг.
Тепер можна розрахувати ростверк. Його довжина становить 5х2+3х2=16 м. (сума довжини всіх 4 стін). Обсяг ростверку складе 0, 2х0, 3х16=0, 96 куб. М. Маса ростверку складе 0, 95х2500=2400 кг
Обчислюємо об’єм і масу стін. Один блок, викладена на ребро, має площу 0, 18 кв. М., значить загальна площа складе 48 кв. М. При площі стін у 48 кв. М ділимо її на площу одного блоку і отримуємо 267 блоків. При вазі одного блоку до 30 кг обчислюємо вага всіх 267 блоків – він буде дорівнює 8010 кг.
Вага 5 куб. М деревини складе 4000 кг, а вага шиферу – 598 кг. Тепер все підсумовуємо і отримуємо загальна вага будівлі, він буде дорівнює 20 тоннам.
Залишається тільки додати масу внутрішніх перегородок. І можна обчислювати площу опори стовпів. Робимо це за формулою 2500х8=20000 кв. См.
Тепер залишилося порахувати масу всіх дерев’яних частин і масу шиферу. Маса дерева вираховується, як загальний обсяг, помножений на щільність породи. Бо сказано, що всього витрачено 5 кубічних метрів сосни, отримаємо: 2500х8=20000скв. См. Розділивши масу на площу опори, обчислюємо тиск 20000:20000=1 кг на 1 кв. См. З урахуванням опору ґрунту, яка дорівнює трьом, приходимо до висновку, що підібрано оптимальну кількість стовпів.
Ще кілька слів про важливе
Стовпчасті фундаменти відрізняються простотою зведення. Їх технологія настільки проста, що зрозуміла навіть людям, які не мають будівельного освіти і досвіду самостійного зведення будь-яких споруд. Обсяги робіт і матеріали дозволяють робити майже всі типи фундаменту самостійно, без залучення додаткової робочої сили і спеціальної техніки.
Найкраще їх використовувати для будівництва одноповерхових дерев’яних і дерев’яних будинків, дачних будиночків, зрубів бань, сараїв та інших господарських будівель.
