Слухове вікно на даху – конструкція, монтаж і як зробити вікно

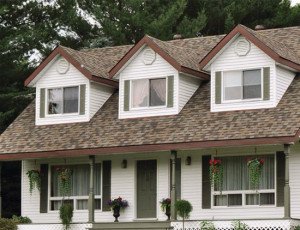

При розробці проекту мансарди новобудови або для облаштування додаткової корисної площі існуючої будівлі архітектори часто використовують прийом встановлення слухових вікон. Це істотно змінює загальний вигляд будинку, робить приміщення більш просторим, світлим, добре вентильованим. По виду конструкція нагадує маленький будиночок з вікном та стінами.

Навіть невеликі за розмірами споруди, збудовані вздовж лінії дахового гребеня, здатні значно розширити простір і змінити концепцію стилю будинку.

Слухове вікно на даху   конструкція, монтаж і як зробити вікно

Для облаштування мансарди згідно з вимогами СНиП висота від підлоги до стелі більшої частини горища повинна становити не менше 2,25 м. Встановлення слухових вікон в не відповідних за розмірами приміщеннях істотно розширить площа, і дасть можливість збільшити корисну площу.

При оснащенні покрівельної поверхні віконними прорізами варто приділити увагу габаритів конструкції. Віддавати перевагу потрібно великим розмірам, щоб виправдати витрати на пристрій.

Також рекомендується розташовувати кілька вікон вздовж однієї сторони. Це збалансує архітектурні лінії і поліпшить загальну картину покрівельної конфігурації.

Захоплюючись розширенням простору, не варто забувати про зовнішньому вигляді будинку. Всі додаткові елементи повинні гармонійно вписатися в стиль будинку, бути пропорційними, мати ідентичні ухили і деталі з покрівлею, обробкою, фасадом.

Види вікон

Відмінність видів слухових вікон залежить від ската даху і каркасних елементів. Виділяється кілька різновидів:

  • односхилі;
  • двосхилі;
  • плоскі;
  • арочні;
  • вальмові.

Всі різновиди конструкції класифікуються за основними видами розташування слухового об’єкта:

  • у вітрової стіні (з торцевої сторони даху);
  • домер (над площиною покрівлі);
  • антидормер (всередині покрівлі);
  • похиле вікно (в площині покрівлі).

Найпопулярнішими в приватному будівництві вважаються дормерные різновиди, так як найбільш вдало виконують функцію збільшення корисної площі.

Односхилі віконні споруди мають плоский дах під меншим ухилом, ніж основна покрівельна поверхню. Така конструкція відрізняється практичністю і простотою облаштування.

Простору над головою виходить більше, ніж в двускатном варіанті. Однак при численних перевагах варто відзначити грубі архітектурні лінії, які не завжди витончено вписуються в загальний вигляд будинку. Тому при виборі виду потрібно оцінити бажаний і одержуваний результат.

Кут нахилу даху односкатного споруди не залежить від форми основної покрівельної поверхні. При розрахунку ската береться до уваги утворене простір над головою і збільшення корисної площі. Ухил даху возводимой конструкції впливає на вибір матеріалу:

Слухове вікно на даху   конструкція, монтаж і як зробити вікно

  • понад 25% рекомендується використання руберойдовий і скловолокнистих плит;
  • до 25% застосовується укочений асфальт з подальшим настиланням рулонного покриття або безшовної гуми;
  • понад 30% допускається покриття у вигляді дерев’яних плиток.

При виконанні монтажних робіт особливу увагу заслуговує система стоку дощової води. При допущенні помилки в розрахунках або в технологічному процесі під час сильних опадів можлива протікання води всередину.

Двосхилий покрівля являє більш складну конструкцію. Конфігурація може мати закруглений або гострокутний вигляд.

Витрат на облаштування буде потрібно набагато більше. Такий вид споруди зменшує висоту стелі. А ламані лінії стін роблять корисну площу меншою. Але зовнішнє оформлення даху залишається неперевершеним із застосуванням саме двосхилим конструкції слухових вікон.

Як вибрати

Слухове вікно на даху   конструкція, монтаж і як зробити вікно

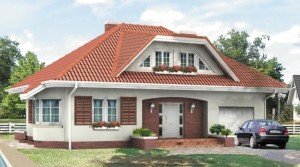

Серед різних форм оформлення мансардних віконних прорізів виділяються наступні.

  • Із плоским дахом, що має ухил всього 5-15 °, конструкція найменше впливає на архітектурний вигляд будинку. При цьому має основну перевагу – максимальне освітлення і вентилювання приміщення. Покрівля плоского типу покривається металевим покриттям. Водовідведення здійснюється з допомогою жолобів різної форми. Особливу увагу при монтажі приділяється ущільнення для запобігання утворення протікання.
  • Прямокутний віконний проріз з одно – або двосхилим покрівлею встановлюють для збільшення корисної площі і освітлення. Лінії ската іноді повторюють основний ухил даху, що надає зовнішньому оформленню будинку вишуканості і презентабельності. Даний вид характеризується розмаїттям варіантів оформлення віконного споруди різними функціональними і декоративними елементами: карнизами, водостоками, жолобами та ін.

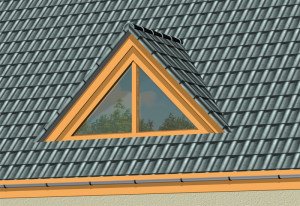

  • Трикутні або гострокутні конструкції використовуються в першу чергу для вентиляції та освітлення мансардного приміщення. Для збільшення простору цей вид не підходить. Витончені форми прикрасять практично будь-яку покрівлю будинку.
  • Зенітний ліхтар забезпечує максимальне освітлення за рахунок того, що більшу частину конструкції становить скло. Широке застосування подібне оформлення знаходить не тільки в житлових будівлях, але на виробничих і комерційних площах. Форма конструкції нагадує піраміду або півсферу. Опуклість збільшує простір. Перебувати в такому приміщенні комфортно, втім, як і експлуатувати його.
  • Конструкції з жалюзійними решітками встановлюються тільки на нежитлові приміщення. Скління відсутня. Роль слухового вікна зводиться до функції вентилювання горища.
  • Прорізи з арочним верхи встановлюються над схилом покрівлі. Особлива увага приділяється гідроізоляції елементів і посилення покрівельного каркаса. Арочне оформлення відноситься до популярного типу і часто застосовується для облаштування мансарди. У приміщенні не скрадається простір, а експлуатація корисної площі дуже комфортна. Даний тип вікна використовується в житлових, комерційних і адміністративних будівлях.
  • Кожен варіант має свої переваги, недоліки в монтажі та експлуатації. Якою б не була форма, важлива конструктивна обґрунтованість улаштування слухових вікон. Горищне приміщення повинно бути зручним для проживання, а зовнішній вигляд будинку не постраждати від нагромаджень і надлишків.

    Правила монтажу

    Слухове вікно на даху   конструкція, монтаж і як зробити вікно

  • Встановити вікно можна тільки на покрівлю, яка має кут нахилу не менше 35°.
  • При розробці проекту враховується проміжок між кроквами.
  • Розміри стулок не повинні бути менше параметрів: 0,6х0,8 м.
  • Розташовувати віконне спорудження потрібно на певній відстані по відношенню до несучої стіни.
  • Забороняється зводити конструкцію поблизу коника, фронтону, карниза.
  • Відстань між двома слуховими вікнами повинна бути 0,8 м і більше.
  • При розрахунку кількості вікон треба дотримуватися правила пропорційності: сума ширини всіх прорізів повинна бути не більше половини довжини мансарди.
  • Допускається встановлення слухових конструкцій в два ряди.
  • Конструкція віконної покрівлі має свою систему крокв, решетування, покрівельний матеріал та водовідведення. Укладання проводиться з дотриманням правил покрівельного пирога.
  • У пристрої слухового вікна важливо дотримуватися послідовність і технологічний процес. Використовувати тільки деталі, зазначені в проектних документах.
  • Процес створення слухового вікна

    Слухове вікно на даху   конструкція, монтаж і як зробити вікно

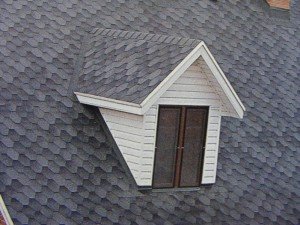

    Плануючи встановлення слухового об’єкта на покрівлі потрібно розписати весь технологічний процес. Це допоможе поетапно вирішувати виникаючі питання і не упустити важливих деталей.

  • Етап проектування. Враховуються використовувані матеріали, деталі кріплення та з’єднувальні елементи. Проводиться розробка креслень. Розрахункові дані включають всі види навантажень: вітрові, осадові, температурні. Документація містить також рішення з водоотливом, герметизацією, гідроізоляцією. Характерний:
    • вибором виду конструкції;
    • визначенням кількості вікон;
    • розрахунками розмірів;
    • несучої здатності;
    • способів кріплення з основною покрівлею.
  • Установка каркаса нагадує зведення звичайної покрівлі, так як монтаж включає збір кроквяної системи, решетування, настилання покрівельного матеріалу, кріплення відливів, ковзанів і захист примикань. Здійснювати роботу краще паралельно зі зведенням покрівлі будинку. Але якщо виникло бажання вмонтувати віконні споруди в існуючу дах, достатньо розрахувати точки установки і врахувати всі правила СНиП. Місця розташування каркаса слухового об’єкта слід спочатку зміцнити кроквяними ногами. Врізку в несучі крокви робити заборонено, так як це послаблює міцність покрівельної конструкції. Ппоперечні балки каркаса кріпляться на рівні зовнішньої стіни будинку, після чого монтуються вертикальні стійки. З’єднуються елементи одним поперечним бруском. Отриману віконну раму закріпити на верхній балці. Стикування деталей здійснюється металевими кріпленнями: анкерами, болтами. Врубка і врізка не дасть достатньої міцності. Перед кріпленням кожної деталі виконується перевірка на горизонтальність і вертикальність елементів.
  • На каркас закріпити решетування, використовуючи дерев’яні бруски або оцинковані профілю. Інтервал повинен становити 500 мм.
  • Після того, як завершена робота з каркасом, потрібно встановити коньковый брус. Далі проводиться монтаж віконної кроквяної системи.
  • Фронтони зашиваються фанерою вологостійкого типу врівень з зовнішньою стінкою.
  • З внутрішньої сторони закріпити гідроізоляційний матеріал, закривши всі з’єднання і стики герметиком.
  • Покрівельне покриття на віконне споруда настилається зазвичай тим же матеріалом, що і на основну поверхню.
  • Обшивку закріплюють на обрешітку. Для цього використовується ідентичний матеріал, застосовуваний для обробки приміщення або дерев’яні дошки з горизонтальним/вертикальним розташуванням. Застосовувати штукатурку для обшивки недоцільно, крихка структура не зможе протистояти рухомим крокв під силою вітрових потоків.
  • Облицювання стін віконної конструкції можна зробити за допомогою сталевого сайдінга. Покриття невибаглива в експлуатації, але створює надійний захист. Сайдинг облагородить стінки віконних споруд, гармонійно впишеться в загальний дизайн.
  • Як зробити вікно в готової даху

    Перед проведенням монтажу слід оглянути покрівлю з метою контролю її цілісності, міцності та придатності до виконання даних робіт. Оснащення покрівлі слуховими вікнами досить витратний захід, тому треба оцінити витрати і придбану вигоду.

    Якщо прийнято остаточне рішення на користь монтажу, варто дотримуватися технологічну послідовність.

  • Визначення місця розташування вікон. Рекомендується розміщувати їх між несучими балками.
  • Розміри віконного отвору не повинні бути великими, так як вони є поганими теплоізоляторами.
  • Складання рами здійснюється за вибраними параметрами з дерев’яних брусків, попередньо оброблених антисептиком.
  • Вирізка з покрівельного пирога фрагментів під віконну раму здійснюється обережно, щоб не пошкодити гідроізоляційний шар.
  • Установка рами проводиться за допомогою каркаса, щільно закріпленого до несучих крокв саморізами.
  • Обробка герметиком всіх стиків і з’єднань.
  • Бліц-поради

  • Основна покрівля повинна бути міцною для утримання додаткової ваги. Якщо каркас має пошкодження або зношені елементи, встановлювати слухові вікна не варто.
  • Правильніше планувати слухові вікна на етапі проектування будинку. Спорудити їх можна і готової покрівлі, але для цього потрібно врахувати відстань між несучими кроквами. Випилювати невелику частину крокв можна тільки з подальшим перерозподілом навантаження на сусідні балки шляхом закріплення додаткових поперечних балок. Повну вирубку покрівельного елемента робити не можна.
  • При виконанні монтажних робіт обов’язково регулярно проводити вивірку вертикалей і горизонталей для запобігання викривленню.
  • Місця зіткнення основної покрівлі з віконною конструкцією потребує ретельної гідроізоляції. Саме в примиканнях часто відбуваються течі.
  • Обшивку бічних стін виробляти тільки вологостійким матеріалом.
  • При установці віконної рами потрібно закласти всі з’єднання і щілини герметиком для гідроізоляції і теплозахисту.
