Розширити площу вузьких балконів можна, якщо провести скління балконів з виносом. Прикладів такого розширення чимало. Якщо конструкцію висунути з допомогою спеціальних кронштейнів за обмежувальне перекриття, то у верхній частині збільшення ширини складе 30-50 див.

Додатково до цього з’явиться зручний і місткий підвіконня. Розглянемо, яким чином цю ідею можна втілити в життя.

Зовнішній вид балкони з виносом

Зміст

Порядок монтажних робіт при винесенні балкона

Пристрій виносного балконного каркаса

Обладнуючи балкон з виносом, спочатку необхідно встановити металеві кронштейни, опорою для яких послужить парапет. Завдяки їх формі, особливо «носика», що встановлюється на парапет, забезпечується надійність всієї конструкції. Для стійкості до навантажень необхідний спеціальний укіс кронштейна.

Якщо для металевого кронштейна використовували смугу і зварні сталеві куточки, обов’язковою процедурою повинна бути обробка антикорозійним складом.

Прикріпити кронштейни до парапету можна двома способами:

зварюванням при металевому парапеті;
анкерними болтами – при бетонному.

Для надання достатньої жорсткості конструкції використовують металеву трубу, яка потім стане в нагоді як підставочний профіль для установки рами скління.

Рада!

Не забувайте суворо контролювати за допомогою рівня горизонтальність підстави!

Іноді потрібно підсилити конструкцію парапету. Особливо це потрібно, якщо арматура почала підгнивати, або парапет погано закріплений. Це обов’язково необхідно усунути, так як металевий каркас повинен міцно утримувати навантаження після скління балкона (в хрущовці, наприклад).

Тому перед тим, як обладнати балкон виносний, потрібно оцінити його технічний стан і залежно від нього проектувати роботи.

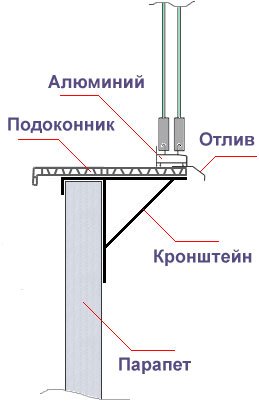

Схема пристрою виносного балконного каркаса

Для зміцнення металом можна використовувати просте приварювання сталевих куточків або різнорозмірних профілів. У разі необхідності слід замінити металеве балконна огорожа.

Однак найчастіше застосовуваним способом є створення міцної зварної конструкції, «обвязывающей» старий каркас парапету і жорстке кріплення його до зовнішньої стіни будівлі. Ця конструкція надалі буде витримувати основне навантаження.

Винос балконів може проводитися як вздовж фронтальної частини, так і бічних сторін балкона. У такому випадку здійснюють периметральний винос. Виносний балкон обладнають, як правило, в будинках типової планування.

Скління балкона

Як тільки завершуються підготовчі роботи, приступають до установки скління. Найбільш поширеним способом для цього є установка легких розсувних алюмінієвих рам, які встановлюють на утворився підвіконня. Зовні кріплять відлив, а для фіксації конструкції використовують смуги металу.

Для захисту від вологи необхідно також зовні зміцнити широкий козирок. Скління балкона з виносом вимагає точного розрахунку кількості кронштейнів.

Рада!

Не забувайте врахувати при цьому характеристики парапету і вага скління!

Попередньо можна скористатися порадою практиків: кронштейни повинні знаходитися на відстані 50-70 см один від одного.

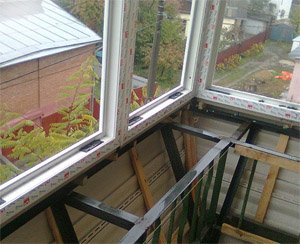

При винесенні балкони, рами системи скління висуваються вперед щодо парапету до 50 см

Як винести балкон своїми руками

Інструкція з монтажу виносної каркасної конструкції балкона

Незважаючи на складність робіт, винос балкона своїми руками цілком здійснимо. Правда, без послуг зварника все одно не обійтися.

Хід робіт виглядає наступним чином:

Розрахунок довжини профіля. Виміряти довжину парапету, враховуючи розмір бічних стін (навіть у разі їх відсутності) і проміжки між перемичками. Показник подвоюють і купують профіль такої довжини, що була отримана при розрахунках.

Зрізати з допомогою болгарки поручні для балкона, залишивши стовпчики. Відрізати профіль розрахункової довжини і викликати зварника.
Якщо балкони з виносом мають дуже велику довжину, розумніше профіль розрізати на половину, а в подальшому зварити.

Додати профіль до краю плити балкона і з допомогою зварювання з’єднати в одній лише точці.

Скориставшись рівнем перевірити горизонтальність і прихопити з другої сторони. Ще раз перевірити профіль вздовж усієї довжини та в нерівних місцях підбити молотком.

Виконати міцне акуратне з’єднання за допомогою зварювання.

Нарізати перемички, зварити встик на необхідну ширину виносу і місця кріплення відзначити фарбою, крейдою або маркером.

Виставити перемички. Використовуючи рівень, поставити зварюванням «точки» з трьох сторін: знизу, зверху, збоку.
Щоб не обмежувати функціональність балконів – винос проводять акуратно і надійно.

Відрізати профіль для зовнішньої сторони рамки. Робити його дуже довгим не слід, адже ця частина буде на вазі тривалий час, тому краще потім зварити окремі відрізки

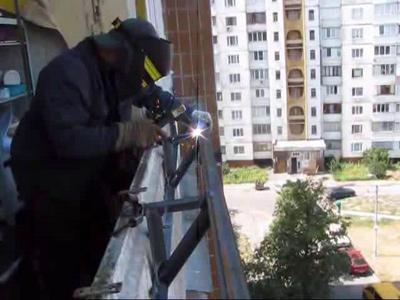

Зварювання на балконі виносних кронштейнів

Профіль приварити до торцевих сторонах перемичок.

У перемичках, що знаходяться біля бічних сторін, просвердлити 2 отвори і прикріпити їх на стіні.

Якщо бокові стінки не передбачені проектом, на кінцях рамки виконати невеликі підпори.

Відбити шлак у місцях зварювання, покрити конструкцію грунтовкою.

Скління балкона виносного

Після того, як проведено винос рами балкона, приступають до склінню:

Для цього під кожне вікно зробити за 3 отвори в профілі, оскільки в подальшому вікна будуть прикручуватись на шурупи.

З вікон витягнути скло або склопакети.

Обладнати відлив. Зазвичай довжина відливу балкона становить 30 див. У випадку з виносним, необхідно закрити просвіт між вікном і балконом. Відлив повинен заходити в балкон хоча б на відстань в 15 див.
Якщо винос дорівнює 25 см, то відлив повинен мати довжину 30 см+25 см+15 см =70 див. Відлив прикрутити до вікна, відзначити місця отворів і просвердлити їх в місцях кріплення відливу до верхньої частини балкона.

Виконати монтаж вікон.

Рада!

У подібного роду балкона є невеликий недолік – підвищений рівень шуму із-за збільшення ширини козирка.

Щоб його нівелювати, можна обробити стелю або звукоізолювати козирок.

Якщо скління балконів з виносом провести якісно і правильно, то отримуємо величезну перевагу – розширення корисної площі, якого часто не вистачає маленьким балконах хрущовської та іншої подібної планування.
