Часто необхідно змінити наявну систему опалення, або створити нову. Це можна зробити своїми руками, так як в самій системі опалення особливих складнощів немає.
На що потрібно звернути увагу при монтажі системи опалення в першу чергу? Розміщувати радіатори необхідно правильно підключити їх надійно….
Далі наведено рекомендації не тільки з монтажу, але й по підбору окремих параметрів системи опалення. Так як найчастіше при монтажі своїми руками здійснюється і «невелике проектування на льоту»…

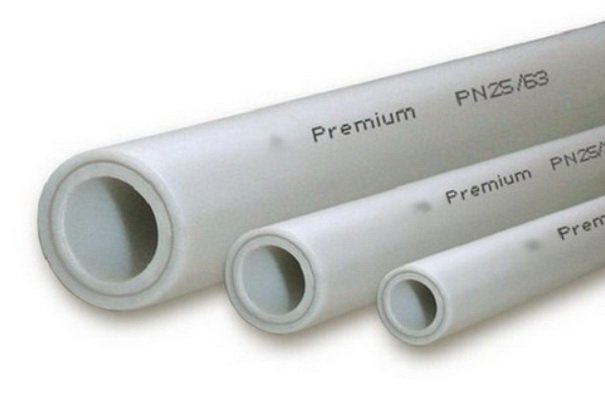

Більшість систем опалення своїми руками збираються на основі трубопроводів з поліпропілену. Причина – дешево і легко зробити.
З чого почати монтаж
Щоб зробити монтаж опалення необхідний проект. Якщо його немає, то потрібно створити хоча б план-схему. “На папері в клітинку”, або в креслярської програмі, наприклад, необхідно накреслити схему з’єднань, бажано з прив’язкою до плану будинку.
Необхідно вказати обов’язково:
– всі довжини труб і їх діаметри;
– вид, кількість, розташування фітингів.
Заздалегідь має бути визначено кількість радіаторів, кількість секцій в кожному з них, і місце розміщення.
Як підбираються радіатори по потужності і підключаються
Вибирається і схема опалення – чим попутка відрізняється від тупикової
Питання монтажу котельні та обв’язки котла, а також вибору виду палива тут розглядатися не будуть. Їх освітлення можна знайти і на даному ресурсі. Наприклад, зараз все більше популярно твердопаливним котлом опалення спільно з електричним, а також з включенням в схему теплоаккумулятора (там, де немає природного газу).
Як твердопаливний котел підключається до буферної ємності
Всі матеріали купуються і доставляють до місця монтажу. До радіаторів необхідно придбати стандартні комплекти – крани Маєвського, заглушки, американки, дросельні крани, термоголовки (якщо застосовуються) (всю обв’язку радіатора), а також кріплення в комплекті.
До труб – усі фітинги, а також підвіси для закріплення.
Питання підбору діаметра труб для монтажу опалення
При монтажі опалення завжди виникає питання, – “Який діаметр труб вибрати”. Для тих, хто раніше не стикався з опаленням, це питання часто представляється як складний.
Зі збільшенням діаметра значно збільшується і ціна.
Але доведеться вибирати лише між внутрішніми діаметрами труб 16 мм і 20 мм Можливе застосування і 25 мм – для головних магістралей у великих системах.
Відповідно для поліпропілену, який застосовується найчастіше, це зовнішні діаметри труб 20, 25, 32 мм відповідно.
Далі зазначаються зовнішні діаметри для поліпропілену.
Котел завжди підключається діаметром не менше 25 мм (зовнішній поліпропілен), у великих системах (зазвичай від 150 кв. м), – від 32 мм до першого розгалуження.
.

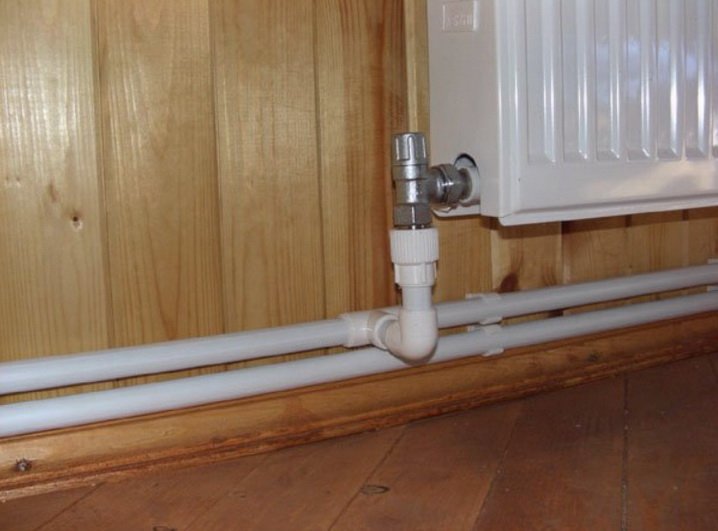

Кожен радіатор завжди підключається до магістралі діаметром не більше 20 мм.
Для 3 радіаторів поспіль можна вести магістраль 20 мм, – якщо виходити з необхідної потужності, тобто кол-ва теплоносія в одиницю часу.
Але, щоб не перевантажувати насос системи, магістралі попутної і тупиковою схем роблять зазвичай 25 мм, 20 мм – магістраль тільки до останнього радіатора в тупиковій схемі.
Послідовне включення радіаторів (схема з великими недоліками, але в саморобних системах застосовується для економії) – не нижче 25 мм.
Таким чином, підібрати необхідний діаметр поліпропілену при реконструкції опалення не проблема, завжди можна зробити правильний вибір – 25 для магістралі, або 20 мм відводок для одного – двох споживачів. Якщо є сумніви – тоді 25 мм.
Розташування та рівні трубопроводів, радіаторів
При монтажі і проектуванні системи опалення необхідно забезпечити відсутність повітряних пробок і самопливний злив системи.
Створення конфігурації труб, при якій виникають повітряні пробки, – не рідкісна помилка при домашньому монтажі опалення.
Звичайне рішення – послідовне підвищення радіаторів від місця розгалуження основної магістралі. Тоді в самій нижній точці встановлюється зливний кран з висновком в підвал, на вулицю ….
Останній радіатор в тупиковій схемі, відповідно вище інших, – з нього буде найбільший випуск повітря. У кільцевих схемах найвища точка вибирається довільно
Ухил труб витримується однаковий. Він може бути мінімальним. Зворотний ухил не допускається.

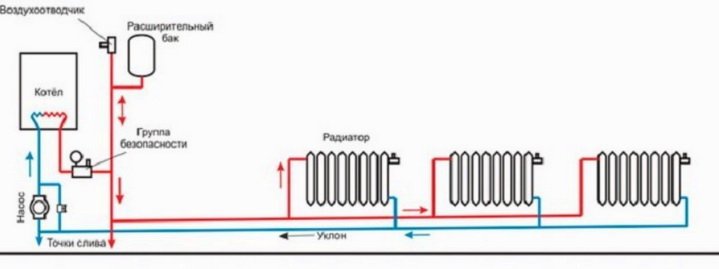

Схема розташування опалювального обладнання, – як спустити повітря з опалення, як забезпечити злив рідини з опалення.

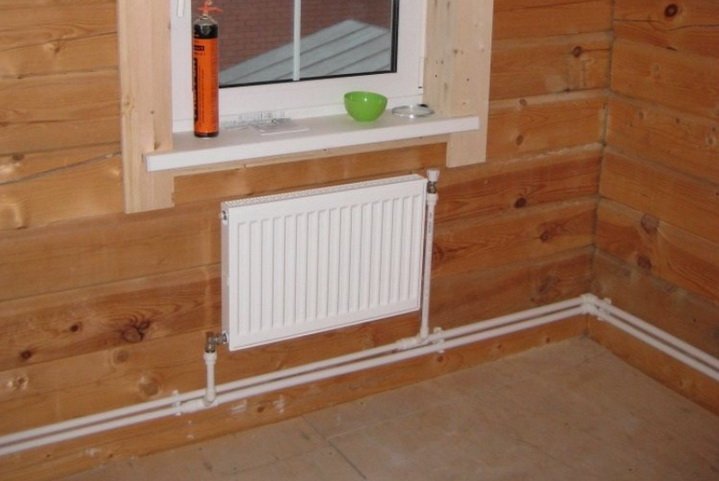

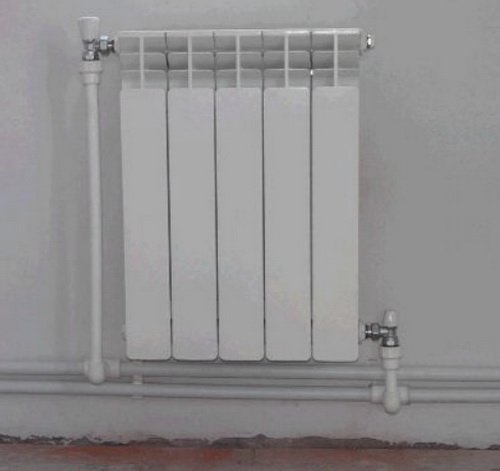

Всі радіатори встановлюються або горизонтально, або з невеликим підйомом у бік, де встановлений кран Маєвського.

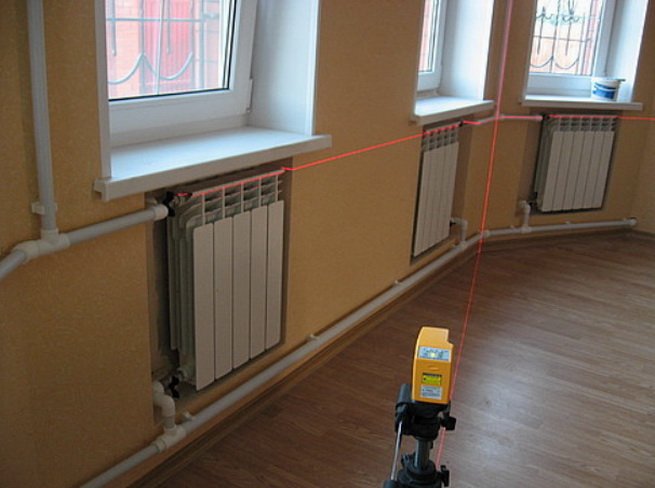

Щоб задати загальні ухили опалювального трубопроводу в декількох кімнатах потрібен водяний рівень або лазерний нівелір. У межах однієї кімнати або двох суміжних можна обійтися й звичайним рівнем, брати домер від статі, перевіривши попереднього його горизонтальність.
- Перед монтажем робиться розмітка положення труб на стіні.
- Розмітка розташування всіх фітингів.
- Відзначаються точки підключення радіаторів.

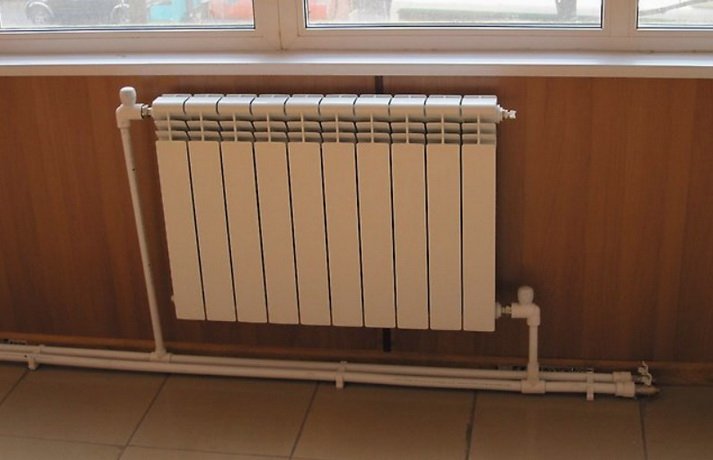

При цьому враховується і положення радіаторів щодо підлоги і підвіконня, бажано щоб проміжок був не менше 10 см, але чим більше, тим краще. - Відзначаються точки перетинання стін трубами.
- Відзначаються точки під кріплення для радіаторів.
Ця розмітка визначається виходячи з точок підключення до труб, та наявного кріплення. Кронштейни для навішування радіаторів повинні розташовуватися між його крайніми секціями.
Досвідчені монтажники, для розмітки кріплення радіаторів використовують шаблони – фанерні дощечки з отворами. Досить прикласти до стіни по точках підключення до труб…
Процес монтажу системи опалення
В першу чергу до встановлення готуються радіатори. На них встановлюється заглушки, крани, системи опалення. Для ущільнення різьбових з’єднань використовується льон зі спеціальним мастилом.
Як ущільнюються з’єднання в системі опалення
Потім настає черга перфоратора. Встановлюються кріплення під радіатори на стінах.
Буряться отвори в стінах під труби.
Не допускається замоноличивать у бетонних конструкціях поліпропіленові труби.Не рекомендується робити приховані проводки (в шарі м’якого утеплювача) поліпропіленових труб із-за невисокої надійності з’єднань з фітингами.
Після навішування радіаторів на кріплення, стає можливим вимірювати відстані, і робити відрізки труб потрібної довжини.
Зварювання поліпропіленових труб і монтаж трубопроводу ведеться в довільній послідовності.
Для закріплення на стінах використовуються спеціальні кліпси, які встановлюються за допомогою шурупів у міру монтажу труб.
Залишаються теплові зазори від 10 мм між торцями трубопроводу і стінами, зважаючи значного теплового розширення поліпропілену.

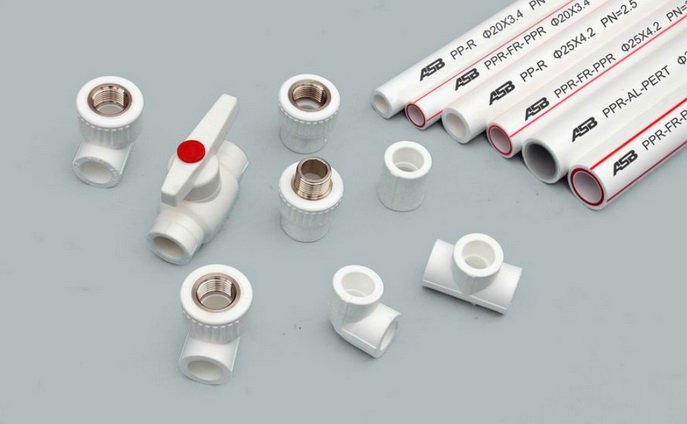

Для опалення використовуються труби з армуванням, зазвичай скловолокном, типу PN-20 або PN-30.
Як зварюється поліпропіленовий трубопровід і чому з’єднання ненадійні
Як правило, більш естетична і надійна система опалення виходить з використанням металопластикових труб. Але фітинги значно дорожче.
Як зробити правильні з’єднання металопластикових труб
Основним питанням, при монтажі системи опалення в будинку залишається правильне проектування і підбір обладнання. Наприклад, важливий вибір схеми підключення опалювальних приладів, – яку схему для опалення вибрати
