Система опалення ленінградка в приватному будинку своїми руками

Кожен, хто коли-небудь упорядковував приватний будинок, знає, що на шляху до повного комфорту з благополуччям стоять три основні перешкоди, це:

Вода;

Каналізація;

Опалення.

Опалення є найбільш складною системою в порівнянні з двома першими пунктами. Якщо для каналізації часом досить витримати діаметр з ухилом, для води герметичність з’єднань, то з опаленням знань потрібно на порядок більше. Це підтвердить будь-який фахівець – сантехнік.

Серед різних систем опалення довгі роки утримує, якщо не перше, то, принаймні, призове місце «ленінградка». Що це за модель, чому вона так довго тримає лідируючі позиції, як самостійно змонтувати таку систему в приватному будинку, читайте далі.

Ленінградка – це однотрубна система опалення, коли теплоносій, рухаючись від котла, проходячи по черзі через всі радіатори, повертається назад.

Переваги даної схеми очевидні:

Істотна економія на трубах (до 30%);

Відносна простота монтажу.

Недолік теж є, причому досить істотне. Теплоносій, проходячи через радіатори, залишає частину свого тепла. Таким чином, до останніх приладів він доходить майже холодним. Втім, з цим можна боротися, поставивши регулюючі вентилі на кожен радіатор.

Зміст

Принцип роботи системи

Схема роботи моделі опалення типу «ленінградка» достатня проста. Елементарна фізика. Теплоносій, нагріте в котлі до необхідної температури, піднімається. Далі проходячи через прилади опалення, віддаючи частину тепла, по природним законам опускається вниз, назад до котла, де знову нагріваючись, йде далі по колу.

Це природна циркуляція. Часто для поліпшення руху води по трубах додається циркуляційний насос. Це — примусова циркуляція. Даний варіант енергозалежний, тому планувати систему необхідно так, щоб навіть при відключенні електрики теплоносій продовжував циркулювати по природних причинах.

Різновиди системи

В залежності від схеми монтажу існує два типи «ленінградки»:

Вертикальна – використовується, як правило, у двоповерхових будинках, де радіатори подцепляются до вертикальних стояках. Вода від котла подається одній трубі вгору, потім далі по стояках через радіатори опускається вниз до котла.

Горизонтальна – радіатори з трубами розташовані по горизонталі з невеликим ухилом. Дана модель працює як примусовою, так і при природній циркуляції теплоносія.

За типом циркуляції:

Природна (самопливна система). Така система є найбільш економічною. Але при цьому її вважають найбільш малоефективною. Головним недоліком тут можна вважати відносно малу швидкість руху води по трубі. Таким чином, сильно обмежується площа опалювального приміщення. Дана схема підійде для маленьких одне максимум двоповерхових будинків.

Примусова (з установкою циркуляційного насоса). Установка насоса дещо розширює площа опалювального приміщення, дозволяє заощадити на діаметрі труб, але при цьому робить всю систему енергозалежною.

За типом теплоносія:

Водяні. Вода є найдешевшим, універсальним теплоносієм на сьогоднішній день. Мінусами такого теплоносія вважається занадто швидке остигання. Не можна виключати ту шкоду, що вода завдає металевим деталям. Однак цей недолік можна легко прибрати, купивши інгібітор. Дуже важливим плюсом можна вважати те, що вона абсолютно безпечна для оточуючих і може використовуватися в системах як відкритого, так і закритого типу (читайте нижче).

Антифризовые. Система заповнюється спеціальною сумішшю. Найчастіше основними речовинами тут є пропіленгліколь і етиленгліколь. Антифризи мають масу переваг, таких як збереження тепла та антикорозійний захист, але не варто забувати, що при нагріванні вони все-таки дають випаровування, тому не варто ризикувати і використовувати їх в системах відкритого типу.

Також системи опалення поділяються на закриті і відкриті:

Відкритого типу. У верхній точці розташовується відкритий розширювальний бак. Такий варіант зручний тим, що через бак автоматично скидається весь зайвий повітря з системи. Мінус такої схеми в тому, що вода постійно випаровується з бачка і її необхідно додавати.

Закритого типу. В даній схемі використовується закритий мембранний розширювальний бак. Також рекомендується ставити в такій схемі блок безпеки (манометр, розповітрювач і клапан скидання тиску). Безсумнівним плюсом такого типу буде використання практично будь-якого типу теплоносіїв та відсутність випарів. Мінус це ціна.

Для того щоб остаточно розставити всі крапки необхідно сказати, що «ленінградка» може бути не тільки автономною, але і подцепленной до центральної системи опалення. У такому випадку нам не знадобляться ні розширювальні бачки, ні насоси.

Досить у верхній точці встановити вентиль для скидання повітря. Вся інша схема залишається незмінною – одна труба проходить через всі прилади і повертається назад.

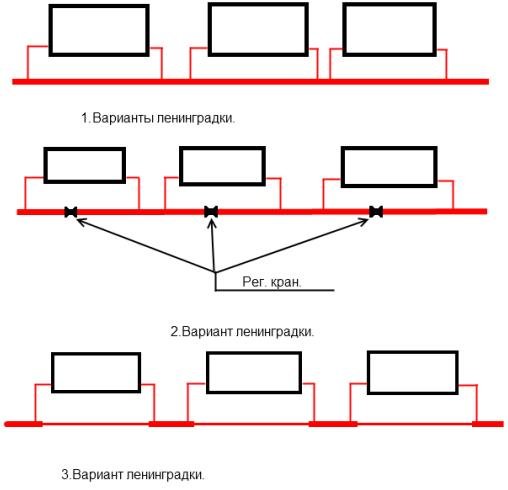

Основні види розводки труб

Необхідні матеріали та інструменти

Набір інструментів та матеріалів буде залежати насамперед від того, який тип труб ви виберете для своєї системи.

Але для початку перерахуємо те, що буде присутня в будь-якому випадку:

Радіатори. На сьогоднішній день магазини пропонують досить багатий вибір: чавунні, алюмінієві, біметалеві. Важливо правильно розрахувати кількість радіаторів. Можливості системи не безмежні і установка в горизонтальній площині занадто великої кількості приладів буде означати, що останні з них будуть весь час залишатися холодними. Крім того кожен наступний радіатор повинен бути хоч трохи більше попереднього так як теплоносій пристойну частину тепла залишає в кожному з них.

Розширювальний бак. Як ми вже говорили, може бути як відкритого, так і закритого типу. У першому випадку його можна використовувати як для додавання, так і для скидання зайвої води. З таким баком система буде дещо обмежена в тиску. Закритий бак позбавлений цих недоліків. Ви можете розташувати його внизу. Вибір бачка залежить від обсягу опалювальної системи і розраховується індивідуально.

Насос. Якщо ви вирішили, що ваша система буде примусової циркуляції.

Блок безпеки. Бажаний при закритій схемі опалення.

Котел. Основна частина системи. Може бути: газових, електричних, твердопаливних, навісним, підлоговим. Важливо, сучасні котли часто вже мають вбудований насос з блоком безпеки. Якщо ви придбали такий апарат, то вам залишається тільки купити розширювальний бак.

Подальший набір залежить від того які труби ви вирішили використовувати. Три основних варіанти, які пропонує сьогодні наша промисловість:

Металеві труби;

Металопластикові труби;

Поліпропілен.

У першому випадку буде потрібно зварювальний апарат з людиною, яка вміє ним користуватися. Сталеві труби можуть прослужити багато років, хоча уникнути впливу води з повітрям на них навряд чи вдасться. До того ж коштують вони досить дорого. До мінусів, мабуть, можна віднести складність ремонту.

Металопластикові труби легко монтуються і укладаються. З обладнання необхідні лише ножиці, калібратор для розвальцьовування плюс пара ключів для того, щоб затягувати фітинги. Самі труби коштують недорого, а от аксесуари при великому обсязі робіт можуть вдарити по кишені.

Останній варіант – поліпропілен, найдешевший з запропонованих вище. Заощадити можна до 30 – 40% в порівнянні з металопластиковими трубами. З обладнання будуть потрібні ті ж ножиці для різання труб разом з апаратом для пайки поліпропілену. Можна взяти його напрокат або придбати. Навіть тоді ви все одно виграєте, настільки велика різниця у вартості матеріалів.

Кількість вентилів залежить від кількості радіаторів у вашій схемі. Важливо, на вході бажано ставити кульовий вентиль, а на вихід голчастий, так як він краще підходить для регулювання теплового потоку. Один вентиль ставиться на перемичку.

Інші дрібниці, які нам знадобляться при роботі. Різні ключі, льон або фум-стрічка ущільнювальна паста, дриль (кріпити труби і радіатори).

Система опалення Ленінградка своїми руками

Монтаж системи

Перш за все, необхідно скласти проект вашого опалення. Підходити до цього слід максимально відповідально. Опалення це не той випадок, де можна сказати «так зійде». Потрібно вирішити яка розводка краще підійде для вашого будинку, вертикальна або горизонтальна. Тут все залежить від особливостей приміщень і від ваших власних уподобань.

Потім визначаємося з типом теплоносія – антифриз або вода. Антифриз частіше використовується у вертикальних розводках, особливо якщо система проходить через горище. Вода більш популярна при використанні горизонтальних систем.

Тепер потрібно подбати про котлі. Найчастіше його встановлюють у підвалі. Для безпеки стіни з підлогою покривають залізом. Необхідно подбати про димоході. Він повинен забезпечувати достатню тягу не допускаючи попадання диму всередину.

Прокладаємо основну трубу великого діаметру по периметру приміщення. Якщо це металопластикова труба, то її діаметр від 26 мм і більше, поліпропілен від 32 мм. Труба розташовується з невеликим ухилом у напрямку потоку води.

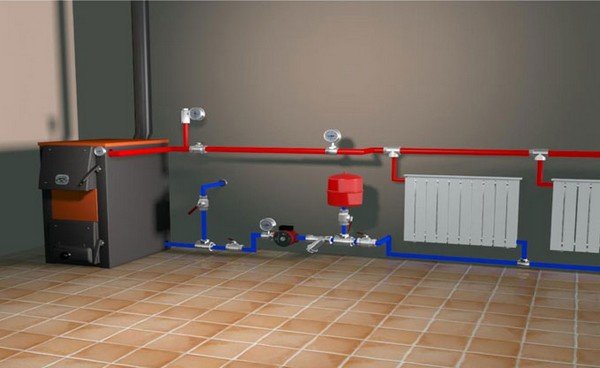

Ви можете пустити її по поверхні або сховати під підлогою. У другому випадку не уникнути великих втрат тепла, тому необхідно її ретельно заізолювати. Там де труба повертається, встановлюється циркуляційний насос з розширювальним баком. Тут же на трубі ставиться трійник для підключення до водопроводу.

Це необхідно для заповнення системи водою. На цьому ж трійнику встановлюється вентиль для її скидання. На подачі поруч з котлом встановлюється блок безпеки з манометром, скидання повітря з запобіжним клапаном скидання тиску.

Врізка радіаторів. Труби, що використовуються для подцепки радіаторів повинні бути меншого діаметру, ніж основна труба. Наприклад, якщо магістраль діаметром 26 мм, то підводка до радіаторів повинна бути 16 мм.

Є два способи подцепки:

Нижня;

Діагональна.

У першому випадку, труба входить через нижній отвір з одного боку, виходячи через таке ж з іншого. В іншому варіанті вхід здійснюється через нижній отвір, а вихід через верхнє. Таким чином, забезпечується краще нагрівання радіаторів. Не забуваємо ставити вентиля на вхід і на вихід.

Вдосконалюємо «ленінградку»

Дана модель дуже проста, навіть можна сказати примітивна. Тому має сенс додати деякі удосконалення, щоб злегка підвищити її ефективність. Вентиль, встановлений на основну трубу між входом і виходом в радіатор, дозволять більш ефективно регулювати нагрівання ваших опалювальних приладів.

Якщо насос також як радіатор врізати збоку від основної труби, а на перемичці поставити вентиль, буде шанс, що навіть при відключенні енергії вода буде продовжувати природно циркулювати.

Бліц-поради

Багато нехтують установкою вентилів і перемичок на радіаторах. Хто-то з економії хтось із-за ліні. Люди вважають, що нічого страшного не станеться, якщо доведеться в разі поломки відключити всі. Але найчастіше вони так вважають влітку, гірко шкодуючи про це взимку. Вентиля з перемичками дозволяють відключити несправні радіатори без шкоди для всього іншого.

Не забувайте час від часу перевіряти рівень води в системі. Відомі випадки, коли з-за непомітною протікання вода витікала, виводячи дороге обладнання з ладу.

Антифриз необхідно міняти кожні два-три роки.

На подачі води в систему бажано поставити фільтр механічного очищення. Ні до чого щоб до нас потрапляли пісок та бруд з водопроводу.

Коли-то «лениградку» створили для того, щоб заощадити, але за кілька десятиліть вона настільки міцно увійшла в наше життя, що зараз навряд чи когось можна переконати в її неефективності.
