Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

Територія Росії здебільшого розташована в зонах з суворим кліматом, де зима з тривалими морозами триває майже 9 місяців, а влітку часто йдуть затяжні дощі. Такі погодні умови є важким випробуванням для конструкції покрівлі, адже скупчуються снігові маси перевантажують кроквяний каркас, пошкоджують покрівельний матеріал. При таких перепадах температури навіть сучасне покриття швидко зношується, пошкоджується льодом, а потім приходить в непридатність раніше, ніж закінчується зазначений виробником термін експлуатації. Щоб покрівля служила довше, досвідчені будівельники роблять обігрів покрівлі та водостоків.

Зміст статті

  • 1 Пристрій
  • 2 Нагріваючі елементи
  • 3 Функції обігріву
  • 4 Відео-інструкція

Пристрій

Обігрів водостоків – це антиобморожувача, що захищає покрівлю від утворення крижаної кірки, що пошкоджує покриття, накопичення снігової шапки великої маси. Монтаж пристрою з такими функціями є обов’язковою умовою ефективної експлуатації теплих дахів. Воно складається з наступних конструктивних елементів:

Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

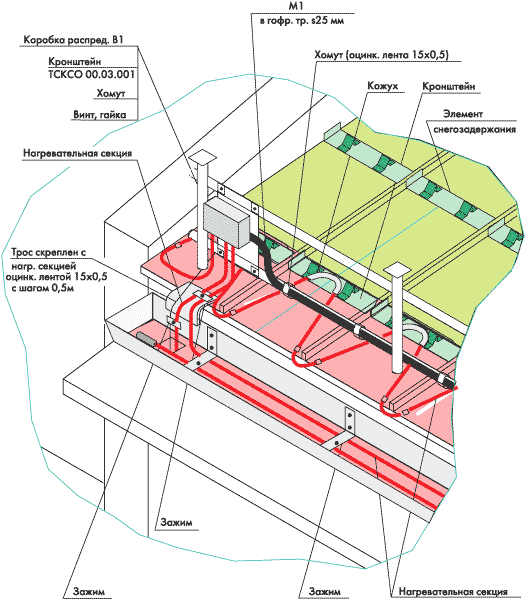

Пристрій систtvs обігріву водостоку покрівлі

  • Кабель. Антиобморожувача в основному складається з нагрівальних кабелів. Вони прокладаються вздовж водостічних жолобів, стояків та труб, по всій протяжності карнизів, навколо водоприймальних лійок. Нагрівальний кабель знаходиться в тришаровій оболонці, що дозволяє виконувати монтаж в будь-яких погодних умовах. Ціна цих елементів залежить від кількості захисних шарів та типу обладнання.
  • Датчики. Цим терміном позначають прилади, що контролюють зовнішні умови. Температурний датчик фіксує температуру навколишнього середовища, датчик води та опадів вловлюють наявність або відсутність дощу. Орієнтуючись на показання датчиків, антиобморожувача вирішує, до якої температури і в яких місцях нагрівати кабель. Вибираючи режим роботи, вона оптимізує витрату електроенергії.
  • Контролер. Цей прилад встановлюється всередині будинку, зазвичай близько електричного щитка, він регулює температуру, на яку кабель нагрівається. Ціна антиобледенительного саморегульованого обладнання з контролером вище, ніж настроюються уручну.
  • Розподільні коробки. У розподільних коробках здійснюється підключення нагріваючого кабелю до силового проводу, від якого йде електрика. Вони повинні бути герметичними, так як монтаж виконується на даху, де немає захисту від атмосферних опадів.
  • Захисна автоматика. Запобіжне реле, яке робить монтаж і експлуатацію обладнання безпечними для людини. При стрибку напруги або короткому замиканні реле спрацьовує, а антиобморожувача відключається, щоб запобігти удари струмом.
  • Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

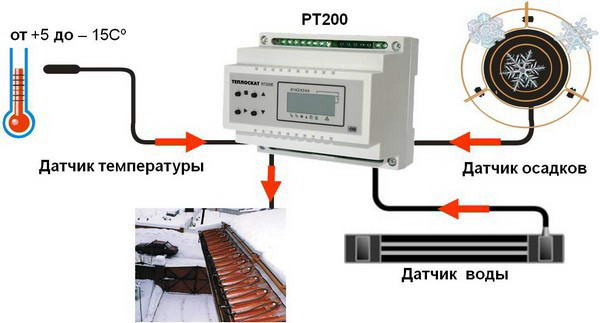

    Схема роботи антикригової системи

    Зверніть увагу! Обігрів водостоків – обов’язкова умова тривалої експлуатації дахів, під якими знаходиться опалювальна мансарда. Заходи по встановленню антиобледенительного устаткування є трудозатратными і дорогими, ціна робіт складається з витрат на матеріали і кріплення, а також наймання професійних майстрів. Заощадити можна, придбавши саме просте обладнання без датчиків.

    Нагрівні елементи

    Антиобморожувача функціонує за рахунок нагріваючих елементів, званих кабелями. Вони укладаються петлями вздовж карниза, ринв і воронок. Кожен кабель складається з двох ізольованих провідників, інфрачервоної нитки, внутрішньої полімерної оболонки, обплетення і зовнішньої оболонки. В якості провідника використовується сплав нікелю і хрому, по якому проходить еклектичний струм. Під час роботи кабель нагрівається і розтоплює лід або сніг, що лежить на поверхні покрівлі. Найчастіше виконується монтаж нагрівачів наступних видів:

    • Резистивний кабель. Принцип роботи цього пристрою проста – при подачі струму на металевий провідник відбувається підвищення температури за рахунок внутрішнього опору. Ціна резистивного кабелю нижче, ніж саморегульованого, так як він не піддається регулюванню і видає одну і ту ж потужність. Монтаж антикригової системи такого типу не залишає можливості економії.

      Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

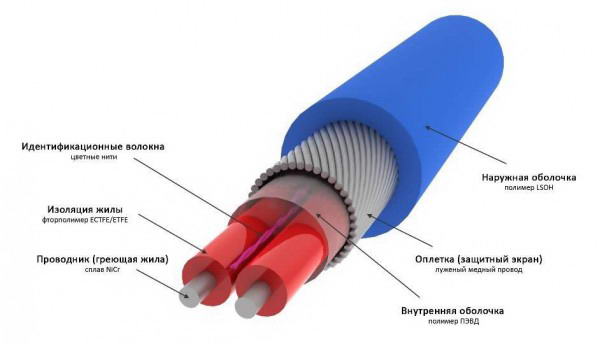

      Пристрій нагрівального кабелю

    • Саморегулюючий кабель. Цим терміном називають «розумний» нагрівальний елемент, який підлаштовується під умови навколишнього середовища, орієнтуючись на показники датчиків. На роботи саморегульованого кабелю впливає температура, наявність опадів і води у водостічній системі. На різних ділянках даху з допомогою кабелю встановлюється індивідуальна температура, необхідна для підтримки функціонування водостічної системи. Коштує таке обладнання дорожче, однак, раціонально використовує енергоресурси і не вимагає установки.

    Важливо! Термін експлуатації саморегулюючого кабелю менше, ніж резистивного, незважаючи на більш високу вартість. Справа в спеціальній нагрівальній матриці, за рахунок якої відбувається регулювання температури, вона зношується і потребує заміни швидше.

    Функції обігріву

    На перший погляд, може здатися, що монтаж системи обігріву водостоку і даху є непотрібним надмірністю, так як століттями жителі північних регіонів обходилися без неї. Але раніше велика частина дахів були холодними, під ними розташовувався неопалювальний горище, є природною ізоляцією. Сучасні покрівельні конструкції відносяться до теплого типу, тому що під ними розміщуються опалювальні мансарди, які нагрівають поверхню даху зсередини і підтоплюють снігову шапку. Обігрів водотоку в цьому випадку виконує наступні функції:

  • Оберігає звис даху від утворення бурульок, які є прямою загрозою життю перехожих, збільшують навантаження на карниз, приводячи до обвалення конструкції.
  • Запобігає утворенню льоду на поверхні даху, збільшуючи термін експлуатації покрівельного матеріалу. Крижана кірка, зсковзуючи з ската, залишає на покритті подряпини, особливо небезпечні для покрівельних матеріалів на основі металу.
  • Підвищує ефективність водостоку. Нагрівальний кабель підтоплює сніг і лід навколо водостічних жолобів і воронок, перетворюючи у воду, яка надходить в зливову каналізацію. При нагромадженні снігової маси на поверхні даху збільшується навантаження, від якої може постраждати зовнішній водостік.

    Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

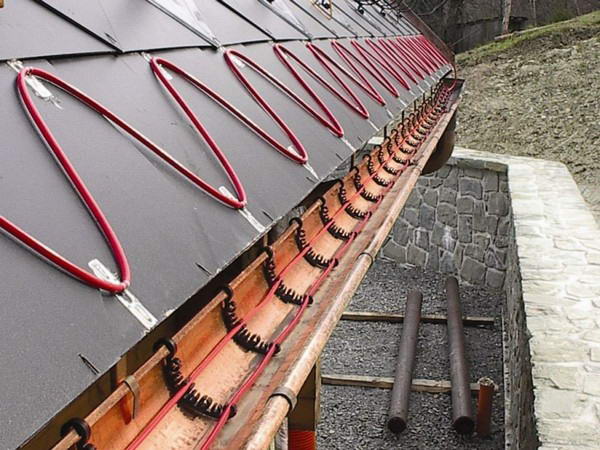

    Схема кріплення нагрівального кабелю

  • Знижує ризик розриву і деформації водостічних труб. Водостік з пластику при впливі низьких температур може лопнути, тому йому потрібно обігрів. А внутрішній водостік, зварений із сталі без компенсаційних елементів, деформується без антикригової системи.
  • Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

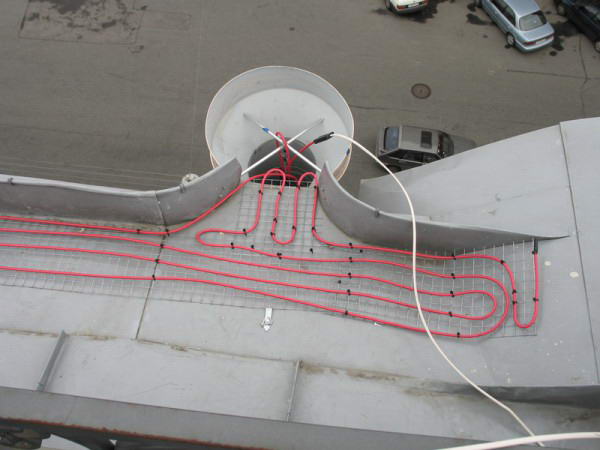

    Монтаж нагрівального кабелю навколо водоприймальної воронки

    Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

    Установка обігріву на звис і ринву покрівлі

    Система обігріву водостоків покрівлі — пристрій і монтаж (фото, відео)

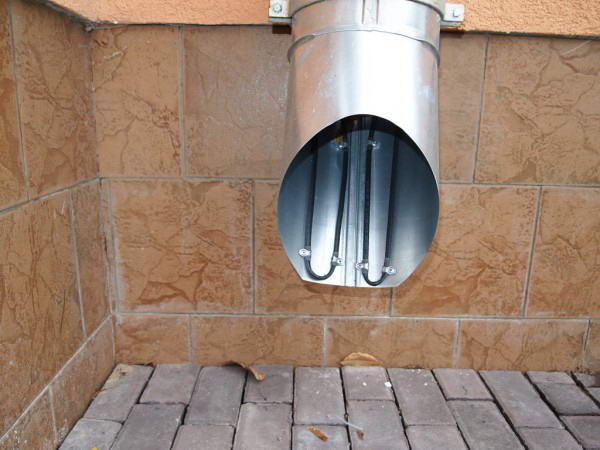

    Термокабель, встановлений на відведення водостоку

    Зверніть увагу! Обігрів елементів водостоку з допомогою термокабелей не вирішить проблему утворення бурульок і полою, якщо не передбачити обігрів покрівлі, так як потужності нагрівачів просто не вистачить для того, щоб розтопити їх. Грамотно розрахована антиобморожувача позбавить від цих неприємних явищ, перевівши атмосферні опади з твердого в рідкий стан, а потім транспортувавши в зливову каналізацію.

    Відео-інструкція
