Займаючись будівництвом власного будинку, в першу чергу господар турбується про красу і комфорт. Але не менш важливим фактором для будь-якого будинку є пожежна безпека. Вибираючи будівельні матеріали, необхідно завжди звертати увагу на показник стійкості до вогню, тоді побудоване вами житло буде не тільки затишним, але і безпечним.

Зміст

Показник вогнестійкості

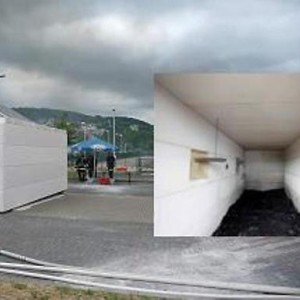

вогнестійкість цегли

Це головний параметр пожежної безпеки, він визначає здатність матеріалу зберігати свої якості в умовах пожежі. Для того щоб витримувати дію вогню виріб володіти наступними характеристиками:

негорючість;
низька теплопровідність, чим нижче цей показник, тим вище здатність протистояти відкритого вогню;
механічна стійкість, це якість матеріалу дозволяє зберігати свою структуру максимально великий відрізок часу;

Зведені конструкції з будівельних матеріалів діляться на кілька категорій. Найвища ступінь вогнестійкості будівлі з цегли, а найменша у дерев’яних будівель. Розглянемо головні поняття та класифікацію будівель по групах пожежної безпеки.

Межа вогнестійкості

Поняття цього терміна означає, за який часовий відрізок часу конструкція зможе витримати вплив відкритого полум’я і максимальне значення температури. За цей час вона повинна зберегти свої основні функції і витримувати робочі навантаження. Основні категорії конструкцій представлені у таблиці.

Група вогнестійкості
Несучі та сходові клітки
Самонесучі
Зовнішні несучі
Внутрішні перегородки
Колони
Сходові прогони

?
min, годину
2,5
1,25
0,5
0,5
2,5
1

max, см
0
0
0
0
0
0

??
min, годину
2
1
0,25
0,25
2
1

max, см
0
0
0
0
0
0

???
min, годину
2
1
0,25–0,5
0,25
2
1

max, см
0
0
1-40
0
0
0

ІІІа
min, годину
1
0,5
0,25
0,25
0,25
1

max, см
0
0
40
40
0
0

ІІІб
min, годину
1
0,5
0,25–0,5
0,25
1
0,75

max, см
40
0
0-40
40
40
0

?V
min, годину
0,5
0,25
0,25
0,25
0,5
0,25

max, см
40
40
40
40
40
25

?Vа
min, годину
0,5
0,25
0,25
0,25
0,25
0,25

max, см
40
40
—
40
0
0

V
не нормується

де, min, годину – мінімальний рівень вогнестійкості.

max, см – максимальне значення поширення вогню.

Межа вогнестійкості конкретного споруди залежить від двох факторів:

фізико-хімічних характеристик матеріалу;
товщини возводимой конструкції;

При обліку евакуації також необхідні наступні параметри:

планування;
проектувальна складність будівлі;
кількість поверхів;

Конструктивні особливості будинків за ступенем вогнестійкості

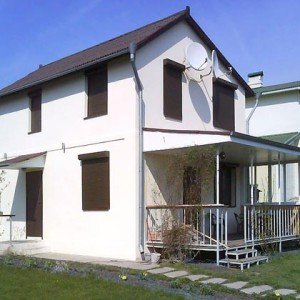

вогнестійкість будівель

Умовно всі споруди поділяються на п’ять основних і три додаткові групи.

? – будови з негорючих матеріалів з захищеними каркасними металоконструкціями. У їх будівництві може бути використаний:

штучний камінь;
цегла;
бетон;
плитний або листової залізобетон;

?? – споруди із штучних і природних каменів, в перекриттях яких допускаються незахищені металеві каркаси.

??? – будівлі, в яких допускаються дерев’яні елементи, захищені лицювальним шаром, причому вимоги щодо горючості і вогнестійкості до таких покриттів не пред’являються. В якості матеріалу може використовуватися цегла, бетон, натуральний камінь. Цей ступінь має дві підкатегорії:

а – конструкції з каркасною системою з незахищеними елементами і огорожами, виконаними із сталевих листів;

б – в якості каркаса і захисних огорож використовується цільна або клеєна деревина з вогнезахисною обробкою.

?V – будови, в яких несучі і захисні елементи виконуються з деревини. Вона захищається від вогню важкогорючими облицювальними матеріалами. Вогнестійкі вимоги до покриттів не застосовуються.

а – одноповерхові споруди, конструктивні елементи каркаса яких складаються з металу з незахищеними елементами, огороджувальні пристрої виготовляються з негорючих матеріалів.

V – ненормовані будівлі, до них не пред’являються вимоги на вогнестійкість цегляної кладки і межа поширення вогню.

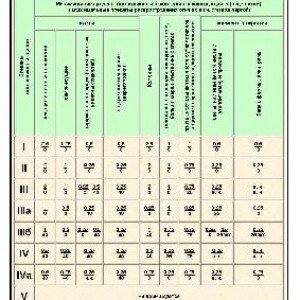

ступінь вогнестійкості матеріалів фото

Ступінь стійкості матеріалів

Кожен будівельний матеріал має три граничних стану, від яких залежить стійкість до вогню:

Порушення цілісності. Вона характеризується утворенням в структурі пустот, які призводять до проникнення вогню і продуктів горіння.

Втрата несучої здатності. У цьому стані відбувається деформація і руйнування структури. При досягненні критичного становища неможлива подальша експлуатація об’єкта.

Падіння теплоізолюючих властивостей. Відбувається розігрів поверхні до граничних значень.

Умовні позначення

Рівень ступеня вогнестійкості позначається REI де:

R – час втрати несучої здатності;

E – кількість хвилин, за яке конструкція втрачає цілісність;

I – втрата здатності до теплоізоляції;

Цифра після буквеного позначення показує, яку кількість часу може витримати побудова максимальну температуру без деформації і руйнування. Наприклад, спорудження присвоєно показник REI 70. Це означає, що його аварійні виходи в разі пожежі повинні витримати не менше 70 хвилин до початку руйнування. За цей час повинна пройти повна евакуація людей з будівлі.

Межа поширення вогню

межа поширення вогню

Це поняття визначає розмір пошкодження конструкції від контрольної точки в результаті горіння. Контрольною точкою вважається джерело прямого впливу полум’я. Граничний параметр пошкодження визначається в результаті випробування.

Горючість матеріалів залежить від його здатності до поширення полум’я по його поверхні. За цим показником їх можна класифікувати на три класи:

спалимі;
трудносжигаемые;
вогнетривкі;

Конструкції, які виконуються повністю з вогнетривких матеріалів, що мають значення межі поширення полум’я від 0 до 5 див.

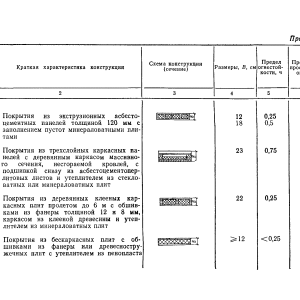

таблиця пошкодження матеріалу

Критерії оцінки пошкодження матеріалів

Пошкодженим вважається обвуглене і вигоріле виріб. Оцінка проводиться зовнішнім оглядом в процесі випробувань. Межа поширення вогню може попередньо визначатися наступним чином:

спалимі будови мають межу поширення для горизонтальних конструкцій – більше 25 см, для вертикальних – більше 40 см;
трудносжигаемые конструкційні структури повинні мати межу поширення вогню у вертикальному напрямі – до 40 см, в горизонтальному – до 25 см;
якщо при згорянні матеріал має різні показники за напрямами, вибирається максимальне значення;

Розглянемо поведінка при пожежі вогнетривкого матеріалу – цегли.

Поведінка різних цегляних блоків під впливом вогню

поведінку матеріалу під впливом вогню

Кожному виду надаються індивідуальні вогнетривкі властивості, залежно від його призначення. Розглянемо ступінь вогнестійкості цегли різних типів:

Силікатна. Поведінка його при пожежі залежить від температури впливу. При значенні 300 ?С, міцність силікатної блоку значно зростає. Навіть при подальшому його охолодженні показник не зменшується. Якщо силікатне виріб піддається впливу температури вище 700?С, міцність знижується його вдвічі і відбувається руйнування структури навіть при мінімальних навантаженнях.

Керамічний. Він здатний витримувати вплив температур 700–900?С. Під час пожежі він не розтріскується і не розплавиться, але на його поверхні можуть з’явитися волосяні тріщини і незначні відшарування. Цегляна кладка здатна витримати дію вогню тільки один раз. Після чого повинна бути замінена, вторинний пожежа призведе до повного руйнування структури.

Шамотний. Цей вогнетривкий камінь здатний витримувати температуру 1600 ?С. При цьому він не плавитися і не змінює своїх характеристик. Він незамінний в облаштуванні печей і камінів, але для зведення інших цегляних будівель його використання неможливо.

Клінкерна. Такий вид цегляних виробів можна піддавати температурі до 1900?С. У нього найвищі вогнетривкі якості. Клінкерна цегла найдорожчий вид завдяки своїм високим характеристикам.

Показник вогнестійкості цегляної кладки

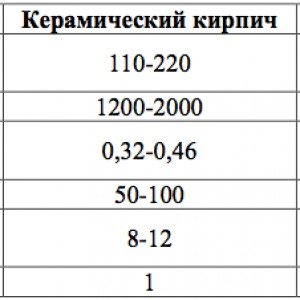

показники вогнестійкості

Розглянемо на прикладах межі міцності конструкцій з різних видів цегляних блоків:

Стінові та перегородночные конструкції з металевим каркасом (? група). В цьому випадку показники залежать від защищанности металевого каркаса, і таких варіантів може бути два:

30-40 кгс/см2 (? група) – 2,5 години.
? 29 кгс/см2 (?? група) – 3,7 години.

Стіни і перегородки, викладені з повнотілих і щілинних керамічних каменів (?? група). При товщині 65 мм межа міцності становитиме 0,75 години. При збільшенні розмірів до 120 мм, час протистояння вогню збільшиться до 2,5 години. А якщо розмір складають понад 250 мм, тоді і зросте вогнестійкість цегляних стін до 5,5 години. (допомога для розрахунку товщини цегляної стіни в даній статті)

Полегшена кладка з заповненням забуточного простору теплоізоляційними трудносжигаемыми матеріалами (?? група). При товщині стін 60 мм ступінь вогнестійкості цегляної стіни дорівнює 0,5 години. Збільшений розмір до 120 мм дасть показник 1,5 години. Якщо вкладається стіна буде більше 250 мм, граничне значення складе більше 4 годин.

Перегородки з пустотілих блоків (?? група). Для них розрахунок ведеться з вирахувань загального розміру пустот. Пустотіла структура завтовшки 50 мм витримає максимально 1 годину впливу вогню. Якщо вибирається розмір 65 мм, час також збільшиться до 1,5 години. Межа вогнестійкості стіни з цегли 2 години буде, досягнутий при товщині перегородки 80 мм.

Суцільні будови з силікатної та глиняної цегли. При однаковій товщині 150 мм межа вогнестійкості цегляної кладки залежить від впливу на конструкцію вертикальних навантажень:

захист виконана кладкою з цегли облицювальної, якщо її товщина становить 65 мм, вогнестійкість цегляної стіни збільшиться до 2,5 години.
сталева стінка каркаса покрита шаром штукатурки, при товщині облицювання 10 мм – значення стійкості до впливу вогню буде дорівнює 1 годині;
розташований в товщі конструкції і незахищений з боку полиці або стінки, межа стійкості складе 0,75 години для будь-якої товщини;

Цегляні колони і стовпи. Для перетину 25?25 параметр вогнестійкості складе 2,5 години. При великих розмірах колон параметр збільшиться до 3 годин.

спеціальні вогнетривкі будови

Спеціальні конструкції

Будови з цегли мають не тільки хороші несучі здібності, але і забезпечують хороший захист від вогню. Пристрій кладки надійно, довговічно і має високий межа вогнестійкості цегляних стін. Особливо якщо мова йде про жаропрочном цеглі. Він використовується для зведення наступних конструкцій:

каміни;
домашні печі;
димоходи;
повітроводів;

Для доменних печей, склепінь об’єктів для горіння газів і нафти застосовують тільки клінкерна цегла. Він здатний забезпечити необхідні якості під впливом високих температур.

Для шамотної і клінкерної цегли необхідно використовувати спеціальні розчини, які включають в свій склад компоненти, що підвищують вогнетривкі властивості Звичайні суміші не підходять, вони значно знизять вогнестійкість споруджуваного будови. Приклад побудови російської печі для дачі своїми руками в статті за посиланням.

Способи підвищення вогнестійкості

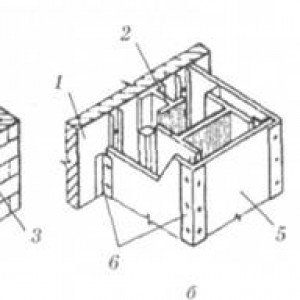

способи підвищення вогнестійкості конструкції

Самим уразливим місцем в цегляній конструкції є вбудовані металоконструкції. Вони витримують менший часовий проміжок під впливом вогню, тому підлягають захисту в першу чергу. Для підвищення стійкості розробляються спеціальні технологічні прийоми.

Існує два види рішень:

проектні;
технічні;

Проектні рішення включають такі способи підвищення вогнестійкості:

збільшення площі поперечного перерізу або товщини конструкції;
вибір арматури з високими граничними температурами;
застосування облицювання поверхні теплоізоляційними матеріалами;
зменшення навантажень;

Технічні рішення включають такі методи, які уповільнюють нагрівання:

нанесення вогнезахисних покриттів;
облаштування теплоізоляційних екранів;
обштукатурювання або бетонування поверхонь;

Щоб вибрати та застосувати правильні рішення, необхідно визначитися вимогами, які пред’являються до конкретної конструкції. У цьому випадку враховуються наступні параметри:

тип конструкції;
просторове положення;
вид сприйманих навантажень, вони можуть бути динамічними і статичними;
параметри навколишнього середовища (вологість, агресивність, температура);
необхідний межа вогнестійкості цегляної кладки;

Вимоги пожежної безпеки цегляного будинку

інструкція пожежної безпеки

Будівельні норми в основному розраховані на промислові будівлі. Що стосується житлових будинків, безпосередньо до них належить кілька основних вимог. Несучі стіни цегляного будинку мають високий межа вогнестійкості. Розглянемо норми, застосовувані до внутрішніх перегородок та конструкцій.

Внутрішні перегородки

Протипожежні стіни повинні зводитися з вогнетривких матеріалів. Таким же має бути і підстава. Перегородки необхідно встановлювати на бетонному перекритті. Використовувати дерев’яну основу в якості опори неприпустимо.

Для забезпечення міцності перегородкові конструкції необхідно піддавати обов’язковому армуванню. Такий пристрій протипожежної стіни має забезпечувати стійкість, навіть при односторонньому обваленні будівлі примикає.

Двірні прорізи

Загальний обсяг отворів від площі стіни не повинен перевищувати 25%.

Орні конструкція дверей стримає полум’я і збереже вам життя, на відміну від простого отвору або арочної структури побудови.

Матеріал дверного полотна краще вибирати вогнетривкого типу.

Щільно прилегла двері без просвітів стримає поширення вогню і продуктів горіння більш тривалий час.

Висновок: Перевагу цегли як будівельного матеріалу житлових приміщень цілком обґрунтовано. Цей вибір обумовлений високим ступенем пожежної безпеки. Цегляна кладка надійно захистить приміщення від поширення вогню при пожежі.
