Не всім відомо, при пожежі основною причиною летальних випадків та людських жертв здебільшого стають продукти горіння. А саме отруйний дим, що виділяється при горінні матеріалів приміщення.

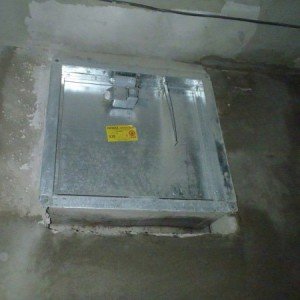

труба шахти димовидалення
Оббивка меблів нетоксична при звичайному використанні ставати, при горінні, джерелом вельми токсичних продуктів розпаду. Статистика показує, що серед жертв знаходяться в основному діти. Допомогу в боротьбі з отруйними димами надасть шахта димовидалення, згідно Сніп.
Що таке шахти димовидалення
шахта димовидалення
Шахти димовидалення будують у відповідності з законодавством держави, а саме відповідно до нормативного документа СНиП 2.04.05-91(розшифровка: Будівельні норми і правила)
Основним елементом системи пожежної вентиляції є саме шахта димовидалення. Мета її існування забезпечити повне виведення з житла газоподібних продуктів горіння і забезпечити безпеку людей від отруйного диму.
Система димовидалення складається з складових шахти димовидалення, клапан кпк на шахті димовидалення і підпір повітря, який забезпечує безпечні умови для евакуації людей при пожежі.
Які вимоги пред’являються до шахт

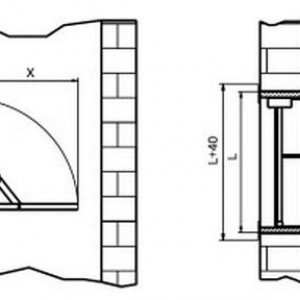

шахта димовидалення гост
СНиП вимагає від установників шахт димовидалення слідувати жорстким вимогам і одне з найважливіших – це вогнестійкість шахти димовидалення, а саме межа вогнестійкості. Своєрідний поріг опору конструкції вогню. Межа вогнестійкості шахти димовидалення визначається проміжком часу, який проходить від початку дії вогню на конструкцію до настання наступних результатів:
- максимальний поріг аварії несучих споруд;
- поява розривів на дымопроводах і витяжних шахтах;
- зниження здатності теплоізоляції перекриттів в приміщенні.
Одиниця виміру межі вогнестійкості прийнято вважати в годинах, і мінімальний часовий проміжок цієї здатності становить 1 годину. Для вхідних клапанів і люків шахти близько 0,75 години.

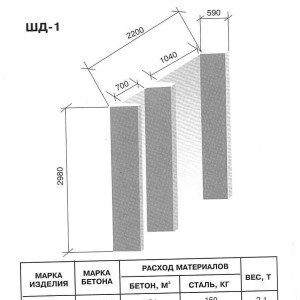

проектна схема
Вимоги до шахти димовидалення включають в себе і ще один важливий критерій. Вогнестійкість шахти безпосередньо залежить від матеріалу, з якого вона виготовлена. Дымоотводы виготовляють з вогнетривкого бетону, сталі або, що частіше використовують, цегли. Стики димоходів ретельно обробляють і роблять непроникними для диму, інакше сенсу в побудові такої конструкції немає.
Основною функцією димоотводним шахти є видаляти дим і продукти горіння з приміщення, тому цегляні шахти обробляють шаром штукатурки в 1-2 см, як зовні, так і всередині. Конструкція димоходу продумується в самому початку проектування приміщення і підлягає обробці до закінчення будівельних робіт. Після закінчення будівлі практично неможливо внести які-небудь зміни в конструкцію димоходів. При розрахунку внутрішнього перерізу шахти потрібно враховувати товщину згодом наноситься штукатурки.
Категорично заборонено розміщати в димовідвідних прольотах кабелю електроживлення, а також проводів автоматики для управління системою димовидалення. Температура проходить по шахті диму досягає межі, при якому система автоматики просто вийде з ладу, і не буде піддаватися регулюванню.
Вихід шахти димовидалення на покрівлі повинен бути надійно закріплений і захищений від попадання сторонніх предметів всередину. Чи варто говорити, що наявність сторонніх предметів у шахті димовидалення перешкоджає нормальній роботі системи і може служити джерелом диму, а не його ізолятором.
При конструюванні цегляної системи димовидалення досить кладки в ? цегли. Товщина цегляної шахти димовидалення 120 мм. Ця товщина вважається достатньою для шахти з такого матеріалу. Шахти димовидалення з цегли є найбільш поширеними в нашому побуті.
Шахта димовидалення в житловому будинку з бетону або стали практично не будується. Перш ніж будувати систему димовидалення, необхідно точно знати розміри конструкції і мати уявлення про розміри димоходу. Площа шахти димовидалення розраховується за складною формулою і залежить від площі приміщення, де ця система буде використовуватися. Для даних розрахунків слід звернутися до фахівця, щоб результати були точними.
Важливою вимогою до системи димовідводу є утеплення шахти димовидалення. Це вимога обумовлюється, перш за все, турботою про термін служби димовідводу. Мається на увазі період роботи системи взимку.
Швидкість димоотводним системи

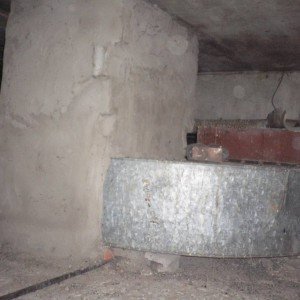

шахта димовидалення
За даними пожежної інспекції всі швидкісні обмеження по роботі систем димовидалення зняті. Задають швидкість в шахті дымоудаления близько 20-30 м/с. Нормальна швидкість, при якій системи димовидалення працюють, це 10-12 м/с. Швидкість в шахті димовидалення 20м/с може призвести до того, що система просто не буде працювати.
Де розміщуються шахти димовидалення.
Згідно Сніп, шахти димовідводу необхідно розміщувати:
- при вході в побутові, адміністративні та господарські приміщення, висота яких більше 26 метрів (обмеження відповідають стандартному розміру пожежної драбини)
- у коридорах без віконних прорізів, з розрахунку одна димовідвідна шахта розраховується на кожен ділянка 15 метрів переходу.
- допустима кількість відгалужень на одну шахту два, з розрахунків на один поверх будівлі.
- вхідні люки шахт слід розташовувати не нижче верхньої коробки дверного поема.
Як проектуються шахти димовидалення
У многогабаритных адміністративних будинках і промислових приміщеннях завжди проектується система димовидалення. Розрахунок шахти димовидалення довіряють професіоналам. Тут враховуються всі правила пожежної безпеки, площа приміщення, розташування віконних прорізів, висота стелі та багато іншого. Майстри також знають, як порахувати втрати тиску в шахті димовидалення. Від цих розрахунків залежить правильне проектування шахти димовідводу та безпосередньо порятунок життя людей при пожежі.
Площа перерізу труби повинна розраховуватися враховуючи :

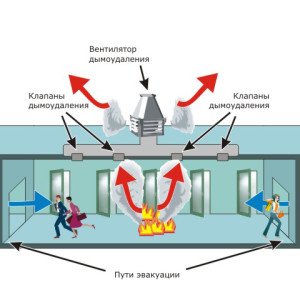

принцип роботи системи димовидалення
Вузол проходу шахти димовидалення (місце проходу даху) призначені для кріплення на них сталевих витяжок вентиляційних шахт через дахи будівель в системах вентиляції. Власне вони є верхньою частиною шахти димовидалення, конструкція якого проходить по всій будівлі і має вихід на покрівлі будинку.
Димовидалення і підпір повітря являють собою один з головних елементів конструкції протипожежної безпеки. Відстань між шахтами димовидалення та підпору повітря має бути максимально велике. Це пояснюється тим, що шахта виводить з приміщення клуби отруйних газів, а, отже, паркан чистого повітря повинен бути без домішок продуктів горіння.
Пам’ятайте, якісна система дымовывода заставу протипожежної безпеки!
