Що таке ростверк фундаменту, його будову та різновиди

Ростверк – горизонтальна частина пальово-стовпчастого фундаменту, з’єднує окремі палі (стовпи) в єдину конструкцію. Його завдання – рівномірно розподілити та передати зі стін навантаження на палі і потім на грунт, зафіксувавши положення паль і не дозволяючи їм надалі відхилятися від вертикалі. Сам ростверк на грунті не лежить і на грунт не тисне. У цьому його відмінність від стрічкового (стрічково-стовпчастого) фундаменту. Однак гідроізоляція все одно потрібна.

Види ростверків

Збірний ростверк

Збірний ростверк, наприклад із сталевих балок (швелера, двутавра і ін) зазвичай зварний. Його недолік – складність монтажу на палях важких балок, малої міцності з’єднання окремих балок (стики слабкіше балок) і високої корозії незахищеного металу, що знаходиться в зоні високої вологості (сніг, вологий приземний шар повітря) і матеріалу швів. Зручний для недовговічного будівництва (дачні будиночки, веранди, альтанки) з планованим терміном служби максимум 10-20 років.

Збірні ростверки можуть просто укладатися на гідроізольовані оголовки паль зверху і приєднуватися до них без омонолічування. У дерев’яних будинках роль ростверк «довірена» нижнього вінця або нижньої обв’язки.

Що таке ростверк фундаменту, його будову та різновиди

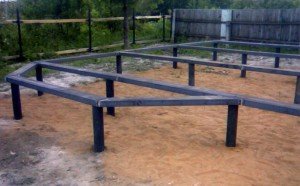

Типи збірних ростверків (зображення належить компанії Фундэкс)

Збірно-монолітний ростверк

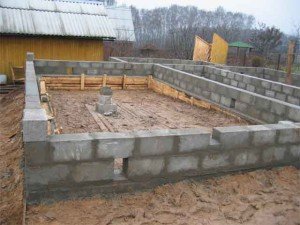

Що таке ростверк фундаменту, його будову та різновидиЗбірно-монолітний ростверк частіше застосовують у промисловому будівництві, будівництві багатоповерхових будівель. Це своєрідний «конструктор» з відлитих заздалегідь деталей з «замками» та шпоночными сполуками, омоноличиваемый в процесі (або після) складання. Коштує дорого, збирається на місці за допомогою важкого обладнання і вимагає високої точності встановлення паль. Для приватного житлового будівництва невигідний.

Монолітно-литий ростверк

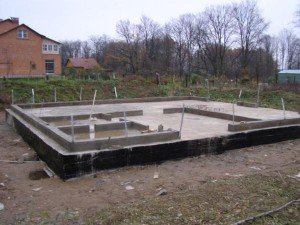

Що таке ростверк фундаменту, його будову та різновидиМонолітно-литий (надалі – «монолітний») залізобетонний ростверк відливається у вигляді балки (стрічки, замкнутого периметра, незамкнутого контуру) або монолітної плити. У будь-якому варіанті конструкції ростверк з’єднує палі – будучи прикріпленим до них або включаючи їх в свою товщу. Плита зазвичай висока, стрічка може бути високою, підвищеної, заглибленою. Монолітний ростверк – найбільш зручний для малоповерхового будівництва варіант.

Типи ростверків по положенню стрічки

За положенням стрічки (і монтує опалубки) відносно поверхні землі виділяють три види ростверку:

  • високий
  • підвищений
  • заглиблений
  • Високий ростверк

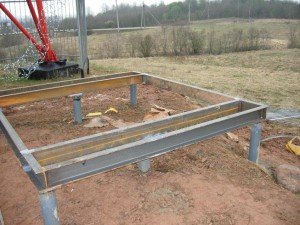

    Що таке ростверк фундаменту, його будову та різновидиНайраціональніший – високий ростверк, його нижня площина вище рівня ґрунту на 10-15 см і вище. Це потрібно, щоб взимку грунт, навіть піднімаючись уздовж паль, не тиснув на стрічку. Інакше, піднімаючи ростверк, промерзлий грунт почне виривати палі або (найімовірніше друге) відірве від них ростверк.

    Недолік цього типу ростверку для російської середньої смуги – незагерметизированная порожнеча між грунтом і нижнім перекриттям. Фактично, під підлогою відсутня утеплююча нерухома повітряна подушка, тому його доводиться додатково утеплювати, і в будинку не може бути повноцінного підвалу. Можна передбачити опускаються на зиму щити, за типом швертов, що закривають щілини між ростверком і землею.

    Для району субтропічного клімату і для дерев’яного будівництва, навпаки, таке провітрювання простору під підлогою дуже зручно, так як сприяє зниженню вологості в будинку і річному охолодження приміщення. Так будують будинки в Японії та Китаї. Крім того, при високій стрічці ростверку, це зручний варіант для пристрою невеликого заглибленого вентильованого простору під будинком для нетривалого річного зберігання інвентарю, іграшок, зібраного врожаю.

    За рахунок затінення і вентиляції в цьому просторі влітку досить прохолодно, а виконана з нахилом від будинку вимощення (особливо заходять під ростверк), надійно захистить від дощу і бруду. Щоб зайти під будинок, можна зробити між двох паль невелику арку у ростверку і викопати під будинок сходи і траншею-коридор за типом гаражної оглядової ями, по боках від якого на землі розміщують інвентар. Такий доступ у простір під будинком зручний, щоб періодично оглядати ростверк і нижнє перекриття, при необхідності коригувати їх стан. У селах це одне з улюблених місць льотного проживання для всякої живності начебто курей, собак і кішок, тому щілину можна закрити сіткою.

    Підвищений ростверк

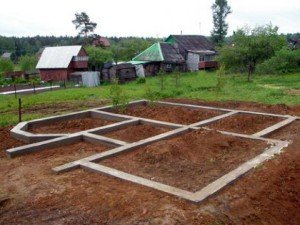

    Що таке ростверк фундаменту, його будову та різновидиПідвищений ростверк влаштовують так, що його підошва виявляється врівень із землею. З-під опалубки вибирають 10-15 см ґрунту, так що готовий ростверк висить над повітряною подушкою. Це прибирає щілина, в якій гуляє вітер і до деякої міри робить повітряну подушку нерухомою.

    Але оскільки доступ в простір під будинком в цьому випадку майже неможливий, потрібно обов’язково захистити простір повітряної подушки швертами або просто листами шиферу, пластику і т. д., вільно встановленими зовні ростверку і доходять до дна траншеї, від осипання в цю порожнину землі. Інакше незабаром ростверк виявиться лежачим на землі і на нього почне діяти зимовий пучение грунту.

    Не можна закріплювати на ростверку захисні щитки-шверты – вони повинні бути самостійними, тоді грунт зможе піднімати і опускати їх, ніяк при цьому не впливаючи на ростверк.

    Заглиблений ростверк

    Що таке ростверк фундаменту, його будову та різновидиФундамент з заглибленим ростверком одночасно найбільш популярний і найменш раціональний. По периметру будівлі, безпосередньо по лінії проекції його майбутніх стін викопується неглибока траншея, з дна якої виявляються стирчать оголовки паль. Потім робиться опалубка-жолоб, її дно розташоване нижче рівня землі, але під нею також є повітряна подушка (можна покласти жолоб на бруски або відсипати тимчасову піщану подушку). Такий фундамент теж передбачає захисні шверты, і дає практично нерухому повітряну подушку під підлогою, це утепляє будинок.



    Висновку за ростверку

    Опалубка для ростверку передбачає знімне дно, формує гладку нижню поверхню висить у повітрі балки. В цілому ж принципових відмінностей в литві різних видів ростверків немає, відмінності лише в трудомісткості земляних робіт чи підйому бетонної суміші в більш високий жолоб опалубки. Армування і заливка бетоном опалубки ростверку також не має особливих відмінностей з заливкою стрічкових фундаментів.

    Ростверк часто називають столбчато-стрічковим фундаментом, оскільки він зовні схожий на стрічковий. Це некоректна назва, так як є серйозна відмінність у конструкції, призначення і властивості. Стрічка у стрічкового фундаменту сама, всією поверхнею рівномірно передає повну навантаження на грунт, так як всією поверхнею щільно лежить на землі. Якщо в неї і є стовпи, то вони, швидше, потрібні для збільшення бічної працює поверхні і особливої ролі в передачі навантажень на грунт не грають.

    Зміст ростверку – тільки об’єднання паль, які працюють для передачі точкового навантаження на грунт, і перерозподіл на них загальною навантаження, сам він при цьому на грунт навантаження не передає і ніколи не спирається на нього, так як пов’язаний з палями відносно слабо і при зимовому обдиманні грунту від паль його може просто відірвати.

    Ростверк використовують для відносно нескладних 1-3 поверхових будівель, а в сейсмонебезпечних районах тільки для дуже легких й одночасно міцних дерев’яних, каркасних і сіп-панельних будинків.
