Пічна труба один з найважливіших елементів входять до прилад опалення. Вона призначена для організації тяги в період горіння, а також для виведення продуктів горіння (диму і газів). Сучасні різні будівельні матеріали широко застосовуються при зведенні димоходів.

Пічна труба з цегли фото

Але будівництво пічних труб з цегли, як і раніше, найбільш поширений варіант. Зведення димоходу з цегли застосовується для організації робочого процесу опалення для котлів з температурою виходячих газів не більше 300 градусів, а також для класичних печей. Таку пічну трубу не слід використовувати для опалювальних приладів з тривалим періодом процесу горіння. Це потягне за собою утворення конденсату на поверхні внутрішньої частини труби і швидке скупчення шару кіптяви. Все це в сукупності призведе до зниження ефективності роботи обладнання і швидкого руйнування самого димоходу.

При будівництві димоходу будь-якого типу необхідно дотримуватися всі будівельні норми і правила, передбачені стандартами і вимогами пожежної безпеки. Перед зведенням труби потрібно визначитися з її типом.

Зміст

Класифікація пічних труб

насадна пічна труба з цегли

За типом конструкції розрізняють димоходи:

Насадні (грубні). Коли весь димохід викладається в півцеглини і спирається на основу, що представляє собою пічну кладку. Він є як би її продовженням. Це найбільш поширений тип. Внутрішній перетин димовідводу практично завжди має форму прямокутника. Виходять гази утворюють в кутах димоходу вихрові зони. Ці процеси знижують тягу. Вважається, що унікальна форма димоходу – кругла. Але її важко досягти з допомогою цегляної кладки. Трохи збільшити тягу можна, якщо заповнити (оштукатурити) кути труби спеціальним складом.
Корінні. Це практично самостійний димар, який розташований окремо і з’єднується з опалювальним приладом спеціальним патрубком. У деяких випадках верхню частину виконують з азбестової труби. Діаметр може змінюватись в межах від 150 до 250 мм.
Збірні. Конструкції зводять з бетону, окремими складовими елементами.
Стінні. Виконуються як продовження теплових ходів (каналів), грунтуючись на внутрішній стіні. При цьому досвідчені майстри не радять розташовувати такі типи пічних труб у зовнішніх стінах. Холодне повітря вулиці буде охолоджувати дим, і це буде сприяти утворенню на стінах димоходу конденсату, що істотно знизить тягу.

Пристрій пічної труби

Конструкція димоходів з цегли складається з наступних складових частин:

надсадной труби;
распушки;
видри;
шийки;
опалубка.

конструкція-схема насадной пічної труби з цегли

Надсадная труба розташовується слідом за фундаментом. Іноді її зведення починається, грунтуючись прямо на піч, і триває до самого перекриття. У цій частині конструкції облаштовують засувки, методом спеціальної перев’язки цегли. Вони необхідні для того, щоб перешкоджати потоку газів.

Распушка розташовується під перекриттям будівлі. Вона утворюється шляхом розширення цегляної кладки зовні. Її застосовують у цілях протипожежної безпеки, і як елемент для проходження безпосередньо через міжповерхове простір і перекриття. При цьому, розмір внутрішньої частини труби не збільшується. Він залишається незмінним. Частина димоходу від перекриття до покрівлі називають стояком. Він зводиться як пряма, рівна частина загальної конструкції.

Частина труби, що проходить через покрівлю, називається видрою. Вона має невелике (незначне) розширення, що використовується як захисний елемент простору горищного приміщення від атмосферних опадів. При необхідності, можна додатково обробити її зовні будь-яким вологостійким матеріалом. Це також дозволить покращити теплоізоляцію туби.

Щоб довести висоту димаря до потрібного розміру (не менше 5 м), зводять наступну частину конструкції, яка називається шийкою. Її внутрішній розмір повинен бути абсолютно аналогічним загального перерізу труби.

Шийка пічної труби закінчується невеликим розширенням. Це оголовок. Він виконує захисну функцію. Крім того, він може служити підставою для монтажу додаткових спеціальних захисних пристосувань. Оголовок заключна частина кладки димохідної труби з цегли.

Більш детально про схеми пічних димоходів в наступному відео:

Оформлення распушки

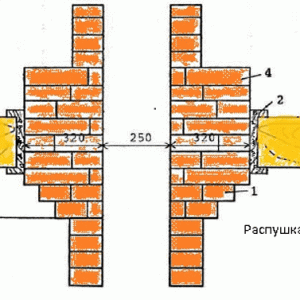

оформлення распушки

Перед формуванням розширення (распушки) димаря слід ретельно перевірити горизонтальний рівень кладки і підрахувати кількість рядів, які слід ще виконати. Потрібно обов’язково враховувати ступінь осідання будинку і матеріал, з якого він побудований. Якщо будинок новий, то розширення починають виконувати за 6-8 см до початку перекриття (стелі).

Саму розпушування потрібно виконати кілька напусків. Найпоширеніший варіант в чотири напуску по 3 див. В деяких випадках напуск може доходити до 6 див. Але в цьому випадку є ймовірність того, що цегла може бути видавлений з кладки натиском зверху. Внутрішній переріз димоходу при цьому обов’язково повинно залишатися незмінним.

Другим рядом пов’язують кладку з серединою димоходу. Наступні кілька рядів починають виконувати від каналу труби. Щоб виключити випадання зовнішніх цеглин кладки розширення їх необхідно якийсь час підтримувати при виконанні кладки.

Шви кладки потрібно робити тонкими. У кожному ряду напуск краще робити в межах 3-3,5 див. Поступово це дозволить довести розширення в півцеглини. По верху заключного ряду распушки починають кладку стояка, який викладають вертикально рівним до самої покрівлі (даху).

Деякі поради зведення димоходу

будуємо димар своїми руками

Досвідчені майстри пічники рекомендують дотримуватися деяких простих правил:

Чим ближче димар розташований до коника даху, тим вище він повинен бути.
Щоб димар в зимовий період не занесло снігом він повинен побут не менше ніж на 1 м вище даху.
Не варто постукувати цегла при виконанні кладки. Можуть утворюватися повітряні пробки, що знизить тягу.
Труба повинна бути вертикально рівною і без внутрішніх дефектів і виступів.
Постійно слід перевіряти рівнем на горизонтальність кладки та її вертикальність з допомогою виска.
Для кладки димохідної труби з цегли краще використовувати розчин з глини і піску, з додаванням вапняного молочка. При цьому, цегла необхідно попередньо змочувати для поліпшення зчеплення.
Цегла краще використовувати вогнетривку. Але силікатна, марки М150 не поступиться йому в основних характеристиках, володіючи додатковим корисним якістю – морозостійкістю.
Якщо ступінь осідання будинку невідома, то розширення (розпушування) краще починати виконувати нижче перекриття.
Дефлектор на димоходах застосовують для перекидання тяги в зворотному напрямку. Якщо його немає, то щоб опади скочувалися з труби, виступах оголовка цементом виконують набивку, під нахилом.
Виготовлення пічних труб неможливо без заглушок. Перша з них виконується на початку труби (в перших рядах) для регулювання рівня тяги і природної вентиляції. Друга – для прочищення димаря від кіптяви, улаштовується перед розширенням.

Сучасні димохідні системи

В даний час досить широке поширення отримали димохідні системи. Це сукупність модульних блоків, які випускаються з полегшеного бетону. Усередині вони порожні, що дозволяє розташовувати там керамічну трубу. Найчастіше її додатково утеплюють. Для цих цілей ідеально підійде мінеральна вата. Вона ж може служити ще і як засіб протипожежної безпеки.

Такі системи підходять до будь-якого обладнання і дозволяють додатково організовувати вентиляційні канали. Цього домагаються за допомогою спеціальних модульних конструкцій.
Ще по темі кладки пічної труби рекомендуємо переглянути наступне відео:
