Шатровим дахом називається одна з різновидів покрівлі.
По своїй конфігурації такий дах нагадує намет.
Конструктивно вона складається з чотирьох трикутників, які сходяться в центрі під певним кутом.
Пристрій такої покрівлі обходиться дешевше, так як в конструкції відсутні фронтони.
І в кроквяної системі використовуються балки невеликої довжини.
Слід знати, що конструкція шатрового даху набагато складніше, ніж конструкція односкатним або двоскатним.
Адже необхідно побудувати піраміду з рівнобедрених трикутників з підставою у вигляді прямокутника йди квадрата.
Саме при такому розташуванні скатів тала і дощова вода виводиться якісно і надійно.
Конструктивні особливості
Оскільки шатровий дах є багатогранною пірамідою, то її конструктивною особливістю є симетричність.
Саме з цієї причини необхідний ретельний розрахунок покрівлі, а при її влаштуванні необхідно певна майстерність.
Та й наявність досвіду не завадить.
Слід знати, що кроквяні системи, які використовуються при влаштуванні шатрових конструкцій, бувають висячі і наслонние.
Наслонную систему крокв використовують там, де існує середня несуча стіна в будинку або проміжні стовпчасті опори.
Якщо ніякої опори немає, то використовують висячу систему крокв.
У такому разі крокви спираються тільки на зовнішні несучі стіни, так як внутрішніх стін просто немає.
Така система є більш складною і якщо під час експлуатації буде потрібно ремонт, то виконати його буде набагато складніше.
Якщо похил шатрового даху не перевищує 40 градусів, то використовують наслонную систему.
Складові частини кроквяної системи:
- похилі діагональні крокви, які спрямовані на кутах будівлі;
- нарожники (укорочені крокви покрівельних скатів);
- ригелі;
- стійки, підкоси;
- лежні, прогони;
- шпренгели.
Довжина діагональних крокв більше, ніж крокв звичайних.
Одним кінцем вони спираються на мауерлат.
Іншим кінцем до другої парі кроквяних ніг.
Нарожники спираються також на мауерлат і на похилу ногу.
Якщо насланні система зібрана правильно, то в ній не виникає распирающих зусиль.
Якщо ж розпір все-таки виникла, то в конику встановлюють ригелі.
В якості опори для підкосів і стійок використовується лежень.
Його укладають на внутрішню стіну.
Якщо стіни немає, але є міцне бетонне перекриття, то лежень може бути покладений прямо на перекриття.
В залежності від того, з якого матеріалу зведені стіни будинку, кроквяна система може спиратися на:
- верхні вінці, якщо будівля з оциліндрованих колод або бруса;
- верхню обв’язку, якщо це каркасне дерев’яна будівля;
- мауерлат, якщо будівля з каменю або цегли.
Розрахунок шатрової покрівлі
Дуже важливий момент в її пристрої.
Всі виміри слід проводити з максимальною уважністю.
Шатровий дах — це чотири скати, які за своєю формою є равнобедренными трикутниками.
Якщо основа покрівлі є квадратним, то для того, щоб виконати розрахунки, необхідно обчислити площу одного ската і потім помножити значення на чотири.
Все складніше, якщо підставою покрівлі є прямокутник.
Тоді спочатку розраховується сума площ відрізняються прямокутників і множиться на чотири.

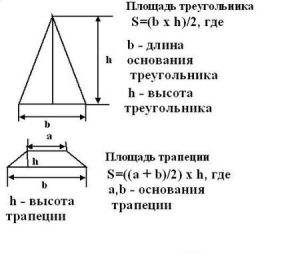

Для обчислення площі схилу використовується формула: S=(b x h)/2;
де:
S — площа одного ската,
h – висота підстави трикутника,
b – довжина підстави.
При влаштуванні шатрового даху передбачено два варіанти виконання розрахунку:

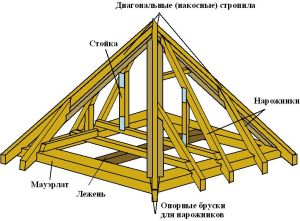

Також слід врахувати додаткові елементи шатрового даху:
- накосние крокви;
- стійки;
- нарожники;
- мауерлат;
- лежні;
- опорні бруски.
Приклад розрахунку площі даху
Розміри будівлі 6 на 6 метрів.
Висота коника — 2.97 м.
Скати мають кут нахилу 45 градусів.
Довжина діагональної ноги становить 5.21 метра.
Ширина карнизного звису — 60 див.
Використовуючи перший варіант розрахунку, вираховуємо, чому буде дорівнювати величина висоти трикутника.
Використовуємо теорему Піфагора:
h 2=a 2 – (b/2) 2= 5,21 2 – (6/2) 2 = 4,24 2 м 2
В цій формулі:
- h є висотою трикутника;
- а — довжиною схилу;
- b — шириною підстави.
Потім вираховуємо площу одного ската, яка дорівнює 12.72 кв. метра.
Загальна площа скатів становить 50.88 кв. метра.
Потім виконуємо розрахунок площі звису.
Нам відома довжина меншої основи — 6 метрів.
Довжину другого підстави вирахувати просто — 7.04 метра.
Отже, площа трапеції дорівнює 4.76 квадрата.
Щоб обчислити загальну площу звисів, отримане значення множимо на 4.
Складаємо все поученные значення і отримуємо загальну площу шатрового даху: 50,88 + 4,76 х 4 = 69,91 м/кв.
Порядок монтажу
Монтаж шатрового даху починається з установки мауерлатів до стін.
Якщо стіна побудована з цегли, то під мауерлат укладають руберойд в якості гідроізоляції.
Наступний крок — встановлення діагональних крокв.
Самий відповідальний момент.
Адже саме від того, як рівно ці крокви будуть встановлені, залежить наскільки рівними і прямими вийдуть скати.
Нижніми кінцями діагональні упираються крокви в мауерлат, а верхніми кінцями прикріпляються до коньковому брусу.
Після того, як встановлено діагональні крокви, стикують крокви проміжні.
Кріплять їх саме до діагональним ногах, а не до коньковому брусу.
Досить часто кріплення виконується не перпендикулярно, а трохи під кутом.
Слід знати, що міцність всієї конструкції кроквяної системи залежить саме від того, наскільки якісно будуть підігнані торці крокв і виконані з’єднання.
Якщо підгонка буде невірною, то при великому навантаженні крокви змістяться.
Після того, як кроквяна система встановлена, дах утеплюють, укладають паро – і гідроізоляцію, набивають обрешітку і укладають покрівельний матеріал.
Шатровий дах на альтанці
Покрівля на альтанці може бути будь-якою.
Але часто її роблять шатрової, так як виглядає такий дах дуже вишукано.
Та опади на ній не затримуються.
Конструктивно шатровий дах для альтанки нічим не відрізняється від такої ж для дому.
Система крокв однакова.
Монтаж чотирисхилого даху починається з виконання по всьому периметру нашої альтанки зовнішньої обв’язки.
Опорні стійки по діагоналі з’єднуються між собою.
У місці перетину проводиться додаткове посилення за допомогою накладок.
У тому місці, де відбувається перетин діагональних зв’язок, встановлюємо стовп.
Висота стовпа вказує на те, якої величини буде дах.
Наступний крок — з’єднання стовпчика і опорних стійок діагональними кроквами.
Не забуваємо, що за опорні стійки крокви виходять на 40 див.
Потім виробляємо зміцнення всієї конструкції, встановивши короткі крокви, з’єднавши їх і зовнішню обв’язку.
Всі.
Процес, в принципі, нескладний.
Але краще буде, якщо покрівлю ви будете влаштовувати не один, а з досвідченим помічником.
Все одно одному це робити незручно.
