Що таке шамотна цегла

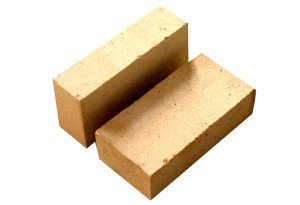

Шамотна цегла – виріб, вироблене з шамотної глини — матеріалу, що складається із глинозему, корунду і циркону – шляхом випалу.

Вогнетрив легко пізнаваний серед маси зразків — у нього пісочний відтінок, пориста поверхня шорстка.

Переваги:

  • висока термостійкість і здатність витримувати багаторазові навантаження, що виникають у процесі нагрівання – охолодження;
  • низький коефіцієнт теплопровідності, завдяки чому температурний фон значно знижений на зовнішній стороні нагрівального пристрою, ніж всередині топкового простору;
  • має малий коефіцієнт об’ємного і лінійного розширення при кладці на жаростійкий склад, що володіє схожими властивостями з основним виробом, топкова камера зберігає свою цілісність протягом тривалого терміну експлуатації;
  • мала швидкість нагрівання сприяє швидкому відведенню гарячих продуктів згоряння через димохід.

Шамотна цегла – що це таке, ціна, розміри, цегла вогнетривка для печей

Недоліки:

  • вартість вогнетривкої продукції перевищує ціну звичайного червоної керамічної цегли на 50-200%, але так як обсяг використовуваного матеріалу невеликий — використовується тільки для топкової камери і димаря, то такі витрати будуть необтяжливі;
  • недостатня вологостійкість, підвищена гігроскопічність можуть призвести до руйнування кладки при різкій теплової навантаженні при розтоплюванні каміна або печі; це пояснюється швидким нагріванням теплостійкою облицювання і утворення пари, який створить внутрішні напруги через що виник тиску;
  • для роботи з термостійкої продукцією потрібно більш ретельне дотримання технічних умов, порівняно, наприклад, із звичайним цементним блоком.

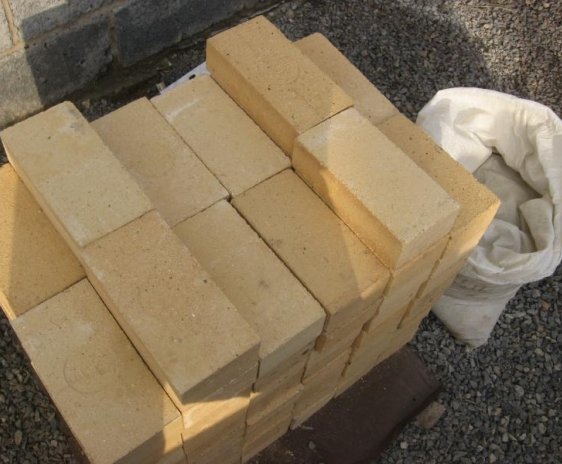

Характеристики цегли

Основні властивості:

Шамотна цегла – що це таке, ціна, розміри, цегла вогнетривка для печей

  • Об’ємна вага 1500-1900 кг/м3. Показник, що застосовується при силових розрахунках для визначення вагового навантаження на опорне підставу і саму конструкцію.
  • Робоча температура експлуатації 1100-1800°C. Визначає температурну навантаження на блок і максимальний час до проведення поточного ремонту по його заміні.
  • Середні показники теплопровідності рівні 0,5–0,6 Вт/м*°C. Показують передачу теплової енергії на протилежну сторону від джерела нагрівання. Визначають температурну навантаження на захищаються вузли конструкції.
  • Марка міцності становить 75-250 одиниць. Характеризує ступінь стійкості виробу при статичних навантаженнях на стиск.
  • Морозостійкість не перевищує 50 циклів «заморожування – розморожування».
  • Показник пористості не перевищує 85% від загального обсягу блоку. Цей параметр впливає на ступінь теплопровідності і міцність цегли. Крім цього, із збільшенням пористості, зменшується питома вага продукції. Підрозділяється:
    • особоплотный вигляд, — пористість не перевищує 3%;
    • високощільний, — показник становить 3-10%;
    • щільний, пористість 10-16%;
    • ущільнений, 16-20%;
    • среднеплотный, 20-30%;
    • підвищена пористість, 30-45%;
    • легковажне виріб, 45-85%;
    • ультралегковесный, показник перевищує 85%.
  • Переважаючий колір готового виробу – світло-жовтий, пісочних відтінків. Різні добавки у вихідну суміш, можуть надавати цеглі колірні гами охри, сепії і червоно-коричневі кольори.
    Сфера застосування

    Завдяки своїм властивостям, жаростійкі блоки знайшли широке застосування в пристроях з високотемпературної робочої середовищем. При приватному будівництві це хороший варіант для пристрою камінів, димоходів, печей в будинках.

    Види і марки

    Вогнетриви, в залежності від призначення випускаються різних розмірів і форм.

    Основні види:

    • класичний вигляд, — прямокутник з розмірами 65х123х250 або 65х113х250 мм (висота, ширина, довжина); розміри визначаються ГОСТ 390-69;
    • клиноподібна форма виробу;
    • у вигляді трапецій;
    • арочний тип.

    Маса одиничного блоку знаходиться в діапазоні 2,4–6 кг.

    Поділ за складом:

  • Основний. Складається з 70% шамотної глини, коксового і графітового порошку. Застосовується для обкладки печей, виробляють бессемеровскую сталь.
  • Вуглецевий. Збільшений вміст графіту. Цим виробом футер доменні печі.
  • Кварцовий. Введені добавки окислу кремнію. Має високу вогнетривкість, але руйнується від контактів з розплавами, що мають лужне середовище.
  • Глиноземний. Присутній оксид алюмінію. Робочий діапазон температур становить 1100-1300°C. Склад цегли допускає багаторазові зміни теплового фону, що зумовило використання в побутових цілях — цим блоком кладуть каміни, печі та димарі.
  • Позначення

    Кожне вогнетривке виріб підлягає маркуванню, за якою можна розшифрувати властивості і призначення цегли. Габаритні розміри описуються ГОСТ 8691-73. Щодо застосування групуються:

    • вогнетривкі блоки загального застосування — марки ША і ШБ;
    • вироби, що застосовуються в розливних ковшах — ШКУ;
    • вогнетриви для горнів доменних печей — ШСД;
    • ваграночних вогнетрив — ШАВ;
    • блоки, що використовуються в обертових випалювальних печах — ШЦУ.

    Насправді, жаростійких виробів набагато більше. Всі вони описані в спеціальній літературі. Найбільш поширені і застосовуються в промислових і побутових цілях марки ША, ШБ і ШЛ.

    Відмінність виробів ША і ШБ, — різний зміст глинозему. У першій групі оксид алюмінію становить близько 30%, у другій приблизно 28%. При однакових масових і розмірних параметрах вогнетривкість марки ША досягає 1690°C, ШБ — 1650°C.

    Для футерування печей з невеликими топками і побутових цілей застосовуються блоки легковагої групи. Параметри регламентуються ГОСТ 5040-96.

    Популярні види, — ШЛ-0,4; ШЛ-0,9; ШЛ-1 і ШЛ-1,3. Щільність становить 0,4–1,3 кг/м3, відповідно. Температурний діапазон експлуатації від +1150°C для ШЛ-0,4 до +1300°C для ШЛ-1,3. Дана група вогнетривів володіє малим коефіцієнтом лінійного розширення, що знайшло відображення у застосуванні для обкладки подів топок.

    Шамотна цегла – що це таке, ціна, розміри, цегла вогнетривка для печей

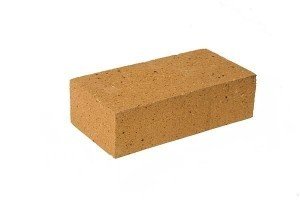

    Буквено-цифрові літери, нанесені на цеглу, позначають сферу застосування, виготовлення, наприклад: виконана напис ША-5 СЛ:Ш. тобто, цегла вогнетривка, виготовлений з шамоту з вмістом алюмосилікатів. Виріб виконано за нормами ДСТУ. Літера «А» — вогнетривкий клас.

    Наступна за нею цифра позначає типорозмір. Якщо є поєднання букви Ш і цифри, то це говорить про те, що продукція випущена за ТУ (технічні умови, розроблені виробником).

    У цегли, вироблених за нормативами ГОСТ, розміри знаходяться в межах необхідного допуску, відсутні сколи і тріщини, присутній однорідний склад і, відповідно, необхідні міцнісні характеристики і експлуатаційні температурні показники.

    ТУ допускають у певних межах відходження від нормативів ГОСТ. Тому, продукція, випущена за місцевим нормам, використовується в менш відповідальних конструкціях. Найчастіше застосовується в побутових цілях для кладки печей, камінів, «барбекюшніцу», встановлених під відкритим небом. Це обумовлено не такими великими температурними навантаженнями, що виникають, наприклад, у доменних печах.

    Критерії вибору

    На що звернути увагу приватного покупця, який купує вироби для власного каміна:

    Шамотна цегла – що це таке, ціна, розміри, цегла вогнетривка для печей

  • Зовнішній вигляд. Готова продукція повинна мати рівномірний однаковий колір з усіх боків. Для класичного шамотної цегли – це пісочно-жовті відтінки. Сколи, тріщини, «кривобокость» неприпустимі. Єдине, коли можна пропустити, це застосування для допоміжних цілей, наприклад, спорудження подіуму. Відступу за розмірами не повинні бути більше 2 мм. Наявність склоподібної плівки на поверхні говорить про те, що вогнетрив був передержан в печі, і в процесі кладки можуть виникнути проблеми з-за слабкої адгезії до розчину.
  • Звук. Цегла, вироблений за всіма нормативами, має однорідну, без внутрішніх тріщин і сторонніх включень структуру. Тому, при зіткненні з металевим предметом, він видає чистий, без сторонніх вібрацій звук. Глуха або дребезжащая вібрація свідчить про порушення цілісності, однорідності складу і структури, наявності внутрішніх тріщин і напруг, викликаних неправильним відпалом.
  • При розгляді розколотого цегли, видно, що зовнішня сторона пофарбована більш насичено, ніж внутрішня. При цьому кожен з відтінків для зовнішньої і внутрішньої сторони, повинен мати однаковий забарвлення. Наявність серцевини, має темний колір, говорить про недотримання режимів випалу, — виріб було пережжено.
  • Ціна

    Усереднена ціна термостійких виробів становить:

    • прямий ШБ 8, =35 руб/усл.шт;
    • прямий ШБ 5, =26 руб/усл.шт;
    • прямий ША 5, =6,50 грн/усл.шт;
    • ребровий клин ШБ 1 8Х, =8 руб/усл.шт.

    Кладка цегли

    Для укладання вогнетривких виробів, що працюють при високій температурі, потрібно застосовувати спеціальні кладочні розчини.

    Розчин

    Для побутових цілей випускаються сухі суміші, розфасовані у мішки вагою 25 і 50 кг. При покупці необхідно обов’язково звернути увагу на те, щоб була присутня напис про призначення кладочної суміші.

    Основні вимоги:

    • суміш повинна витримувати високі температури, не втрачаючи своїх міцнісних властивостей;
    • мати параметри, максимально наближені до характеристик термостійкого блоку;
    • мати гарну адгезію до матеріалу, з якого виготовлений цегла.

    Кладка

    Монтаж термостійких виробів здійснюється двома основними способами — на розчин і «в суху».

    Блок, що містить у своєму складі підвищений вміст магнезиту, укладається на постіль з сухого магнезитового порошку.

    Розчин, який застосовується для кладки, наприклад, шамотної продукції, повинен містити у своєму складі шамотний порошок. Кладочна суміш, що містить динасові добавки, що використовується для роботи з динасовым цеглою.

    Пристрій домашніх печей і камінів, димоходів до них, як правило, здійснюють на «мокрі» розчини. Такі суміші можна приготувати своїми силами. Для цього знадобиться вогнетривка глина, наприклад, біла каолінова або голуба кембрійська. В якості наповнювача використовується шамотна пісок. Пропорційне співвідношення глини й піску становить 1:2.

    Бліц-поради

  • При виборі вогнетривів не женіться за низькою ціною — навпаки, це буде свідчити про низьку якість продукції.
  • При влаштуванні печі або каміна не можна застосовувати для внутрішнього облицювання суміш червоного і вогнетривкого керамічного цегли — у них різні технічні характеристики і є висока ймовірність руйнування кладки.
  • При відсутності досвіду в приготуванні розчину, доцільно скористатися готовими сухими сумішами, виробленими в заводських умовах.
  • Примітка. Шамот і глина на його основі є екологічними матеріалами, так як виробляються з природної сировини.
