З’єднання поліетиленових труб — способи

Для систем каналізації та водопостачання часто використовуються міцні та доступні ПЕ труби. Щоб підключити таку комунікацію, необхідно знати, як здійснюється компресійне з’єднання поліетиленових труб з металевими, фітингами і з фланцями.

Зміст статті

  • 1 Види кріплення труб
  • 2 Як здійснюється роз’ємне з’єднання
  • 3 Зварні з’єднання
  • 4 З’єднання труб і резервуарів для відводу води

Види кріплення труб

За конструктивної особливості установки поліетиленових труб і їх з’єднання з трубної арматурою, бувають такі види підключення:

  • Роз’ємні;
  • Нероз’ємні.
  • В залежності від діаметру Вашого водопроводу потрібно вибрати відповідний тип з’єднання. Для невеликих труб будинку або на дачі найчастіше використовуються компресійні фітинги або фланці. Нероз’ємні кріплення виробляються спеціальними зварювальними апаратами і муфтами.

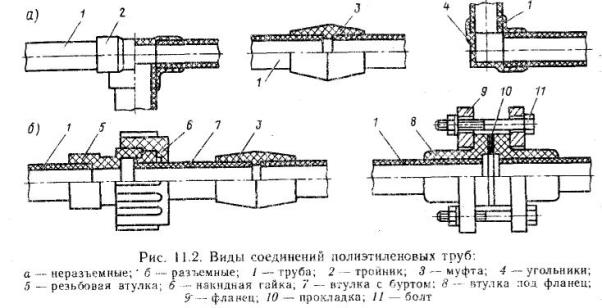

    Зєднання поліетиленових труб — способиТипи з’єднання труб

    У першому випадку Ви отримуєте зручний з’єднання, яке дозволяє в будь-який момент прочистити водопровід, каналізаційну трубу або підключити ще один трубопровід. У той же час, нероз’ємне кріплення – це гарантія надійності і довговічності каналізації.

    Зєднання поліетиленових труб — способиФото: фітінг

    Як здійснюється роз’ємне з’єднання

    Фланцеве розтрубне з’єднання – це самий популярний тип кріплення поліетиленових труб в домашніх умовах без зварювання. Його зручно виконувати на водопроводах з діаметром від 50 мм. На менших діаметрах потрібно працювати фітингами або спеціальними затискачами або хомутами. Також фланці застосовуються для з’єднання мідних, металевих або чавунних трубопроводів з поліетиленовими.

    Зєднання поліетиленових труб — способиФото: фланець для поліетиленових труб

    Фланець – це деталь з різьбою, яка використовується для з’єднання труб різного типу. В основному металеві фланці використовують для газових комунікацій, металевих водопроводів, а також для з’єднання водопровідних систем з різного матеріалу. При цьому для встановлення поліетиленових труб з металевими застосовується особливий тип фланця, у якого на одній стороні різьблення, а на другий – ущільнювач. Це дозволяє забезпечити максимально міцне і герметичне з’єднання.

    Як своїми руками зробити різьбове з’єднання ПЕ труб:

  • Підготуйте трубопровід. Для цього обріжте пластикову трубу під прямим кутом, те ж саме потрібно зробити і з металевою;
  • Якщо на місці, яке потрібно з’єднати з поліетиленовою трубою, в металевій немає різьблення – е треба зробити. Ця робота проводиться за допомогою спеціальних різьбонарізних насадок;
  • Далі, необхідно закріпити фланець на різьблення труби, не перетягувати, щоб не зірвати самонарезное з’єднання. При цьому бажано перед початком роботи різьблення обробити герметиками або мастиками щоб уникнути протікання. Іноді дозволяється захищати різьбове з’єднання шнуром, обробленим смолою;
  • Тепер у вільний кінець фланця вставляється пластикова труба, також оброблена спеціальними речовинами.
  • Фланцями дуже зручно працювати в домашніх умовах, але тільки якщо у Вас не надто великі діаметри труб, інакше для встановлення з’єднань потрібні спеціальні пристосування. Головною їх перевагою є те, що вони підходять для напірних пластикових труб. При цьому фітинги бувають дуже різні: компресійні, електрозварні з легованої сталі, відлиті з полівінілхлориду.

    Зєднання поліетиленових труб — способиФото: з’єднання труби

    Для з’єднання безнапірних поліетиленових і поліпропіленових труб діаметром до 50 мм, користуються фітингами. Технологія наступна:

  • Перед початком роботи зробіть проект, щоб розрахувати кількість фітингів. Також потрібно визначити потрібний діаметр цих сполучних засобів та їх матеріал;
  • Подбайте про купівлю інструментів для роботи. Вам знадобиться фасонний ключ, спеціальні затиски, герметики;
  • Вимкніть водопостачання. Труби повинні бути сухими;
  • Нанесіть на поверхню водопровідних комунікацій герметики, які є захистом від протікання;
  • Після вставте фітинги місця роз’єднання труб. Бажано підрізати кожну комунікацію для створення прямого кута в конструкції;
  • Це з’єднання пластикових труб не вимагає жодних знань різьбонарізних інструментів або досвіду роботи. Все, що потрібно – це нарізати трубу потрібних розмірів і з’єднувати за допомогою фасонних елементів.
  • Після закінчення роботи воду відразу ж включати не можна, треба щоб герметик висох і зміцнився. У середньому період його застигання варіюється між 3 – 8 годинами.
  • Кріплення хомутом використовується тільки для безнапірних поліетиленових труб, інакше каналізація прорве. Подібне з’єднання використовується для кріплення азбестоцементних безнапірних труб за допомогою бетонних кілець.

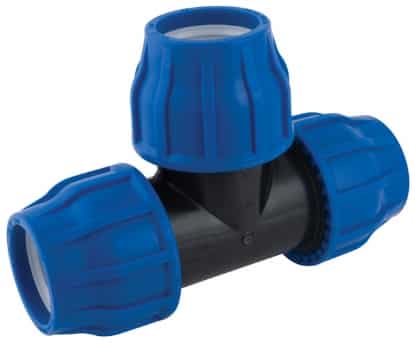

    Зєднання поліетиленових труб — способиФото: фітинги для поліетиленових труб

    Зварні з’єднання

    Роботу потрібно проводити электросварным обладнанням:

  • Зварювальним інвертором для ПЕ труб;
  • Спеціальною муфтою.
  • Зварювальний апарат використовується для каналізаційних і водопровідних труб, що знаходяться під високим тиском. Завдяки нагріванню окремих елементів комунікації відбувається дифузія молекул, внаслідок, Ви отримуєте довговічне і надійне кріплення.

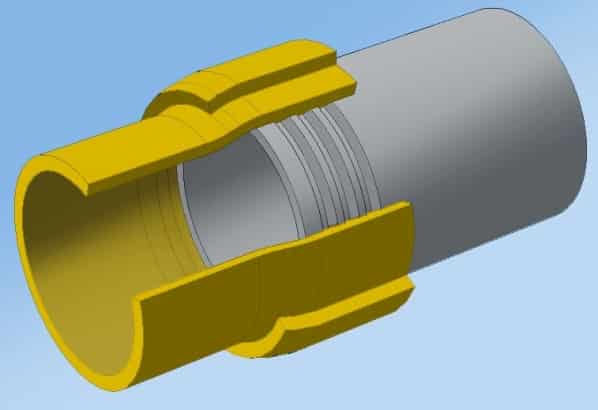

    Зєднання поліетиленових труб — способиМуфта в розрізі

    Як поєднати поліетиленові труби зварювальним шляхом:

  • Обріжте матеріал до потрібного розміру, перевірте, щоб кути перетину були рівні;
  • Для центрації труб використовуються спеціальні пристрої – центратори. Вони дозволяють закріпити комунікації співвісно по відношенню один до одного. Вам потрібно встановити в такий центратор два закінчення комунікації і затягнути механізм;

    Зєднання поліетиленових труб — способиЦентратор

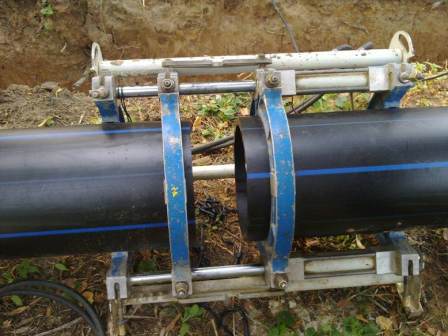

  • Коли труб досягли максимальної стикування, вони фіксуються. Тепер настає черга температурного впливу;
  • За допомогою зварювального апарату обробляється шов кріплення. Зварювальна головка надівається поверх місця з’єднання і включається в роботу. Муфта працює аналогічно, але тільки вона надівається на умовний ділянку з’єднання труб. Різниця в тому, що муфта застосовується для великих діаметрів, а зварювальний інвертор – для маленьких;

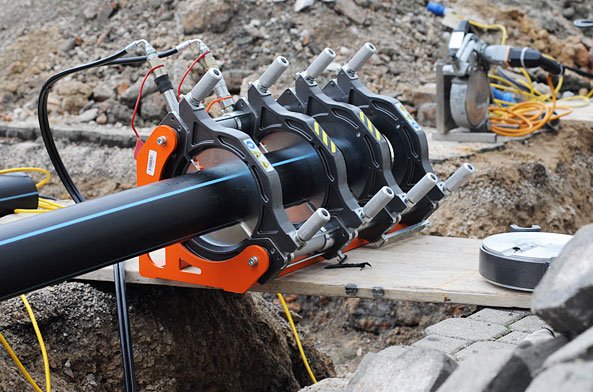

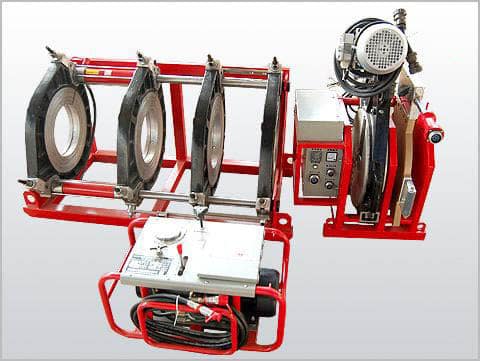

    Зєднання поліетиленових труб — способиЗварювальні інвертори для пластикових труб

  • Даний спосіб з’єднання чорних поліетиленових труб не використовується для їх комбінації зі сталевою комунікацією, але може допомогти поєднувати два види пластикових кріплень. Після установки трубопроводу, залиште шов остигати. Воду не можна пускати 5-8 годин.

    Зєднання поліетиленових труб — способиЗварювання труб

  • Для з’єднання пластикової сантехніки найчастіше використовується саме нероз’ємні способи, але існують певні правила, за якими потрібно працювати з поліетиленовими трубами. По-перше, комунікації потрібно знежирити і очистити від абразивних частинок. По-друге, після установки Вам потрібно закріпити труби в рівному положенні, інакше шов може вийти тонким і ненадійним. По-третє, особливу увагу зверніть на центрування, саме від неї залежить результат роботи. Контроль над процесом описаний у зводі вказівок по ГОСТ 16971-71 (шви зварних з’єднань пластикових труб класу ПЕ).

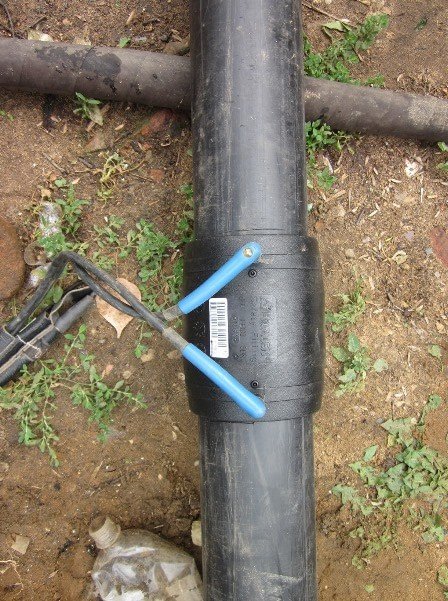

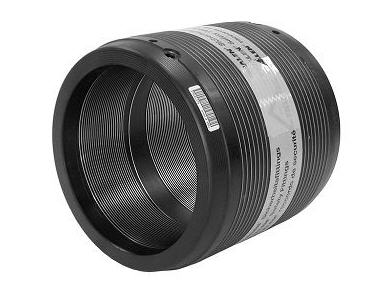

    Зєднання поліетиленових труб — способиФото: електрична муфта

    З’єднання труб і резервуарів для відводу води

    Крім загального пристрою каналізаційної або водопровідної системи, необхідно передбачити можливості і варіанти кріплення комунікацій з резервними або водоотводящими ємностями. Щоб здійснити з’єднання поліетиленових труб в колодязях використовується прессовочная зварювання.

    Зєднання поліетиленових труб — способиВид пресувальному зварювання

    Для її здійснення знадобиться спеціальний колінний штуцер, який буде оброблятися автоматичним зварювальним апаратом. Особливістю крайової чи пресувальному зварювання є те, що робота може проводитися при використанні звичайного інвертора і електродів. Вузли колодязь-труба, створені таким чином дуже міцні і довговічні. В окремих випадках допускається використання різьбових кріплень або фітингів (при невеликих напорах стічних вод).
