З’єднання пластикових труб з металевими

Для організації водопостачання будинку або підприємства, часто необхідно комбінувати комунікації, виконані з різних матеріалів. З такою метою проводиться з’єднання пластикових труб з металевими.

Навіщо з’єднувати труби з різних матеріалів

Раніше трубопроводи як каналізації, так і холодного/гарячого водопостачання виконувалися тільки з металевих труб. Це був найбільш підходящий матеріал, який відрізнявся довговічністю, міцністю і доступністю. Але сучасні будівельники все частіше використовують для створення водних комунікацій пластик і його похідні. У чому різниця між пластиковими і металевими трубами:

  • Пластикові з’єднання не минерализируются. На внутрішніх стінках металевих труб утворюються нарости з солі та інших мінералів, які можуть послужити закупоркою трубопроводу;
  • Чавун – це дуже крихкий метал, він погано переносить перепади температури. Якщо в металевій трубі замерзне вода, то вона може лопнути, з пластиком таких проблем не виникне;
  • Метал піддається корозії, на відміну від пластику.
  • Іноді повністю змінити проводку немає можливості: труби «втоплені» в стіні, Ви живете в багатоповерховому будинку, де загальний трубопровід виконаний з металу, потрібні надто великі витрати особистих коштів. Вирішити проблеми порушення водопостачання і каналізації може з’єднання пластикових і металевих труб.

    Як проводиться з’єднання

    Існує кілька способів, як з’єднати труби із пластику й металу:

  • За допомогою різьбових перехідників;
  • Без різьби.
  • Зараз багато магазинів, які продають матеріали для трубопроводу, пропонують своїм клієнтам різні перехідники. Це манжети, гофри, пластикові ущільнювачі. Дані пристрої виготовляються з полівінілхлориду, який відмінно переносить вплив високих і низьких температур, їх перепади і фізичні навантаження. Вони не використовуються для довговічних сполук, краще їх застосовувати як екстрений метод вирішення проблеми підтоплення трубопроводу.

    Зєднання пластикових труб з металевимиФото: гофра для унітазу

    Найбільш популярні зараз фітинги та фланці.

    Зєднання пластикових труб з металевимиФото: Фланець

    Фітинг – це деталь, яка являє собою водопровідний перехідник з різьбою на одній стороні. Гладка сторона зварюється з пластиковою трубою допомогою зварювальних інверторів для пластику, а різьбова надівається на металеву комунікацію. Фітингами зручно виконувати роботи на невеликому діаметрі труби з різними поворотами або розгалуженнями.

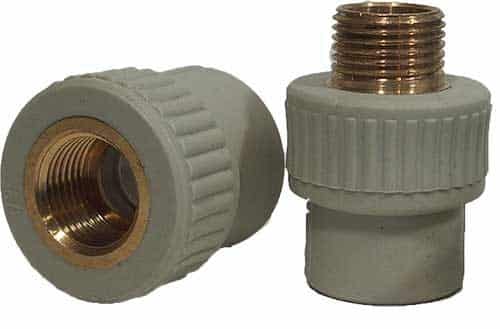

    Зєднання пластикових труб з металевимиФото: Фітинги для труб

    На фланцях різьблення немає, їх використовують для труб великого діаметру. Вони обираються за розміром трубопроводу і утворюють роз’ємне кріплення. При необхідності Ви можете зняти фланець, але це не означає, що вони утворю негерметичное зчеплення.

    Відео по темі:
    З’єднання пластикової труби з залізної

    Існує кілька типів фланців:

  • Буртовые. Застосовуються для невеликих конструкцій, у яких внутрішній діаметр не більше 300, при цьому їх також можна використовувати для чавунних сполук, але тільки діаметром до 150 мм;
  • Клинові. Вони універсальні, їх можна використовувати для труб будь-якого діаметру;
  • Клинові буртовые. Використовуються для будь-яких труб, діаметр яких не перевищує 200 мм.
  • Гофри і манжети в основному потрібні для створення міцних з’єднань між каналізаційними трубами, що відходять від унітазів або умивальників. Їх приєднують на розтруби, попередньо обробляючи спеціальними герметиками або клеять складами.

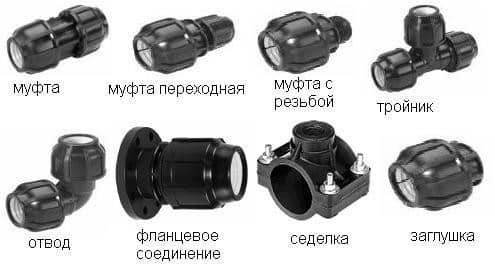

    Зєднання пластикових труб з металевимиФото: Види перехідників для труб

    Як з’єднати труби

    Перед установкою фланця, потрібно перевірити його на наявність різних гострих частин, задирок, кутів – всі вони можуть пошкодити пластикову трубу. Перевіряйте при купівлі фланець на наявність шлюбу, вони не повинні мати тріщин або нерівності на місці стиків.

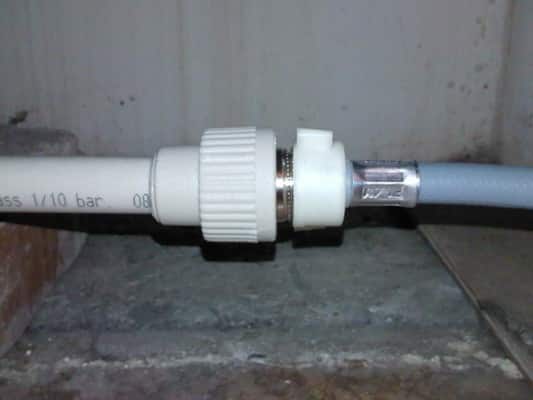

    Зєднання пластикових труб з металевимиЯкісне з’єднання трубопроводу

    Розглянемо, як правильно з’єднати металопластикові труби без різьби:

  • Перед початком роботи потрібно на пластикових трубах зробити рівний зріз, використовуючи спеціальні ножиці;
  • Після цього на зріз надівається вибраний фланець, відповідний діаметру.;
  • Далі, під фланець протягується прокладка з міцної гуми, для забезпечення міцного і герметичного з’єднання;
  • На металевій трубі також розміщується фланець і за допомогою болтового з’єднання він скріплюється з фланцевим з’єднанням пластикової труби.
  • Щоб каналізація, поєднана таким чином, не протікав, потрібно місця з’єднання обробити герметиками. Також зверне увагу на силу затягування фланців. Їх потрібно досить міцно затягнути болтами, але при цьому не затискайте пластик, щоб він не тріснув під тиском.

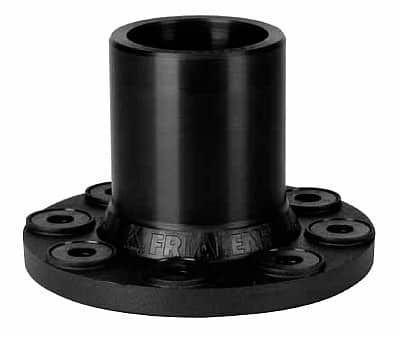

    Зєднання пластикових труб з металевимиФланець для труб

    Шестернями дуже зручно робити поворотні переходи в системі трубопроводу. Найбільш часто вони використовуються в приватних будівельних роботах, ними проводиться з’єднання пластикових труб із загальними металевими.

    Щоб зробити різьбове з’єднання, Вам знадобиться фітінг.

  • У позначеному місці з’єднання труб з різних матеріалів, з металевого переходу знімається муфта. У багатьох господарів трапляється, що в даних місцях немає муфти, в такому випадку основна труба просто розрізається;
  • Для проведення робіт Вам знадобиться резьборез – це спеціальне пристосування за типом ручної фрези, він на розрізаному ділянці труби зробить різьблення;
  • При роботі на стояку потрібно робити не більше 5 витків різьби, при цьому тільки 3 з них обробляються герметиками і ущільнювальними стрічками;
  • Перед тим, як різьблення покривати герметиками, її потрібно очистити від стружки;
  • На будь-які труби з ручною різьбою фітінг накручується тільки руками. Якщо Ви будете використовувати спеціальні затиски, то можете пошкодити нестандартну різьблення і доведеться ще більш обрізати трубу, що її вкоротить;
  • На трубу з ПВХ, ПП або ПЕ фітінг просто насаджується;
  • Залишилося тільки провести на місцях кріплення фітинга і пластику зварювальні роботи при використанні спеціального інвертора.
  • Аналогічно проводиться робота при опаленні, якщо потрібно з’єднати пластикові труби з металевими кранами. Вам також потрібно буде на одному кінці (металевій) нарізати різьбу, а на іншому приварити перехідник. В такому випадку Вам знадобиться кран американка.

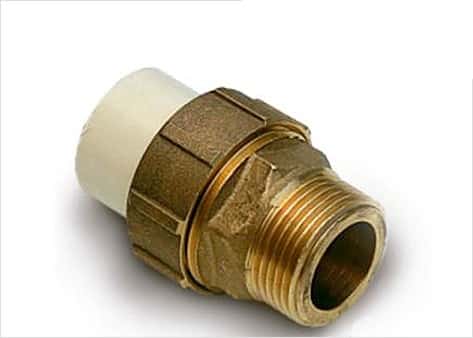

    Зєднання пластикових труб з металевимиФітинг для мідної й пластикової труби

    Природно, фланцеве з’єднання здійснювати набагато складніше, ніж фитинговое, але при цьому воно вважається більш надійним. Не забувайте ущільнювати різьбові з’єднання спеціальними пристосуваннями: самоклеючими стрічками, джутом, смолами.

    Поради, як зробити з’єднання пластикових труб з металевими максимально простим:

  • Працюйте за проектом;
  • Проконсультуйтеся з фахівцями, можливо, для Вашого трубопроводу потрібен особливий підхід і вибір перехідників;
  • Перед початком проведення робіт обов’язково перекрийте воду в стояку;
  • Періодично перевіряйте з’єднання на протечку або фізичні пошкодження;
  • Металеві кріплення потрібно обробити захисними мастиками, які допоможуть запобігти появі іржі на місцях кріплення фланців і фітингів.
