З’єднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангом

При самостійній розводки каналізації потрібно виконувати кріплення окремих комунікацій і їх установку в потрібне місце. При наявності спеціальних інструментів з’єднання металопластикових труб легко можна виконати своїми руками.

Види кріплення

Існує два варіанти з’єднання – за допомогою прес фітингів і компресійних кріплень. Крім цього, в залежності від використовуються кріплень, буває таке з’єднання прес фітингами:

  • За допомогою муфт;
  • Насувних фітингів.
  • У кожного варіанту є свої переваги і недоліки. Компресійний метод можна використовувати без спеціальних інструментів, він дозволяє забезпечити міцне роз’ємне з’єднання. Це дуже зручно, якщо потрібно після установки перенести або прочистити систему в певному місці. Але в цьому і полягає основний недолік способу – з-за того, що насадка знімається, з часом у місці стику може утворитися протікання.

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — металопластикова труба з деталлю компресійної

    Прес фітинги встановлюються за допомогою спеціального інструменту для обробки комунікацій – пресом. До переваг можна віднести міцність і довговічність установки. Не вимагається додатковий монтаж прокладок або інших ущільнювачів, що підвищує зносостійкість системи. У той же час, при такому з’єднанні забезпечується нероз’ємне кріплення. При необхідності не буде можливості розкрутити трубу, доведеться розрізати комунікацію.

    Як встановити компресійний фітинг

    Щоб забезпечити надійне обжимное або цангові з’єднання металопластикових труб з поліпропіленовими, застосовуються саме компресійні моделі. Стандартно такі фітинги виготовляються з корозійностійкого металу – міді або латуні. Конструктивно вони складаються з штуцера, кільця і накидної гайки, за допомогою якої проводиться фіксація обтиску на трубах.

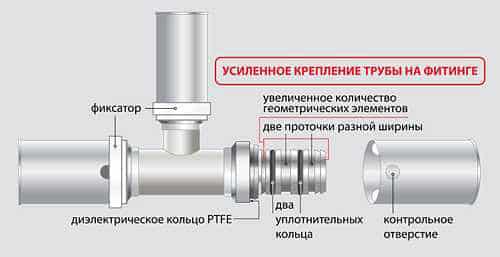

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — посилена установка компресійна

    Приєднання відбувається так: при закручуванні гайки вона починає тиснути на кільце, яке закріплене на певному відрізку труби. Це відмінний варіант як для гнучких шлангів водопостачання так і для армованих труб опалення. При стисканні забезпечується потрібне кріплення між стінками комунікацій.

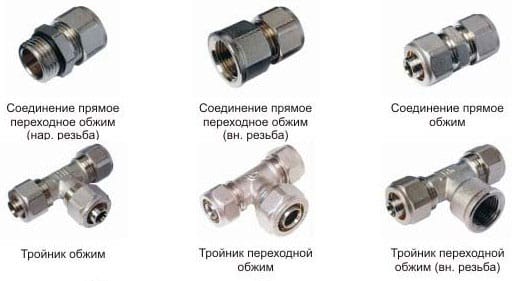

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — види настановних елементів

    Класифікація компресійних фітингів для з’єднання водопровідних металопластикових труб з гумовим шлангом проводиться по внутрішньому діаметру і типу різьби. З розміром отвору все зрозуміло – потрібно вибрати найближче більше значення від діаметра встановлюється труби. Різьблення буває ліва і права, принципової різниці у використанні немає.

    Покрокова інструкція, як встановити компресійний фітинг для з’єднання металопластикових труб з гумовим шлангом:

  • Попередньо вивчається схема розводки каналізації. Потрібно врахувати особливості системи, кількість поворотів і трійників на оброблюваній ділянці – в залежності від цього змінюється кількість хомутів;
  • Необхідно обрізати трубу до потрібного розміру. Обов’язково обробляються краю комунікації: вони протираються знежирюючим розчином і зачищаються за допомогою щітки. Прослідкуйте, щоб на місці стику не було ніяких зазубрин, інакше при включенні води, в цьому місці утворюється текти;

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — обрізка

  • На вхідних торцях робиться фаска розміром 1 мм під кутом 45 градусів. Її потрібно прорізати фаскоснимателем;
  • Монтаж проводиться за такою схемою: спочатку встановлюється гайка, після на відрізок надівається обжимное кільце. Штуцер змащується маслом або герметиком, який поліпшить різьбове з’єднання. Спеціальний інструмент не знадобиться, можна використовувати газовий або водопровідний розвідний ключ;
  • При посадці штуцера на трубу прослідкуйте, щоб вона краєм вперлася в обмежувач;

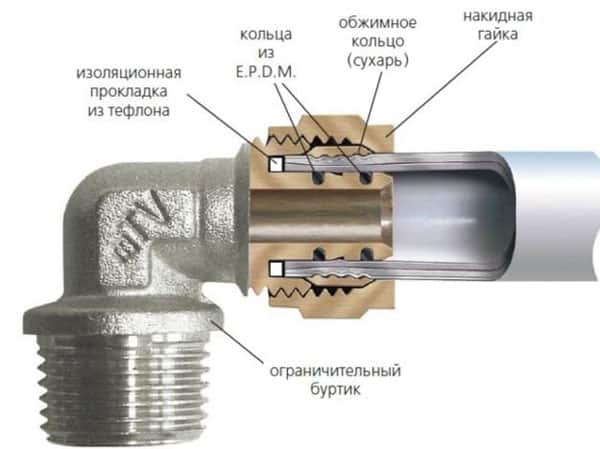

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — конструкція

  • Спочатку під’єднання проводиться виключно вручну. Потрібно накрутити гайку на штуцер до максимального упору. Після з’єднання підкручує за допомогою ключа. Не можна надто сильно затягувати різьблення, інакше вона може зірватися. Також не слід пережимати гайку. Фахівці кажуть, що оптимально має бути видно з-під штуцера дві нарізні нитки;
  • Після місце з’єднання армованих труб з пластиковими накривається плівкою для захисту від пари і бруду.
  • При роботі з різьбовим з’єднанням зверніть увагу на те, що місце стику обов’язково потрібно покрити герметичній сантехнічної стрічкою. Таким чином, в каналізаційній системі забезпечується максимальний рівень герметичності.

    Метод вимагає певного догляду за різьбленням. При демонтажі потрібно обов’язково змінювати кільце, навіть якщо воно не тече. Також раз на рік незалежно від особливостей експлуатації, перевіряйте різьблення і міняйте прокладку.

    Відео: як з’єднувати труби металопластикові

    Установка кріплень накидних

    По надійності компресійні способи з’єднання металопластикової труби не зрівняються з прес фітингами. Цей варіант більш довговічний і міцний. Підготовка комунікації здійснюється за таким же принципом, як і описано вище, але тут необов’язково робити фаску. Покрокова інструкція, як провести з’єднання сталевих і металопластикових труб прес-фітингами:

  • На вільний відрізок комунікації встановлюється муфта. Підготовлений відрізок також розвальцьовуються і зачищається допомогою експандеру;
  • Після на муфту надівається прес-фітинг, який потрібно засунути до упору на трубу;

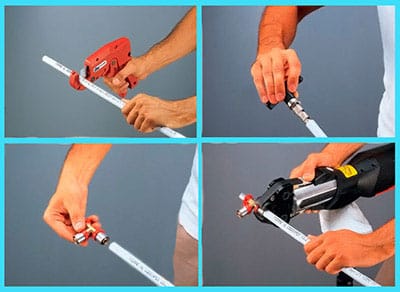

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — технологія установки прес-кріплень для металопластику

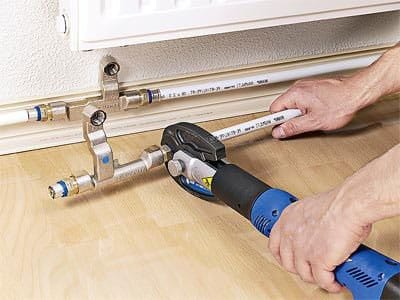

  • За допомогою ручного або гідравлічного преса отримане з’єднання затискається і фіксується. При установці строго стежте за тим, щоб окремі відрізки комунікації перебували в рівному положенні, інакше кріплення буде ненадійним і доведеться обрізати трубу для повторного монтажу.
  • Якщо працювати описаними приладами, то час монтажу надвижного кріплення не займе більше півгодини. Так можна здійснити з’єднання з полотенцесушителем, радіаторами або змішувачем. Але при роботі з краном частіше вибирається компресійне з’єднання металопластикових труб, тому що тоді комунікації можна в разі засмічення швидко розібрати.

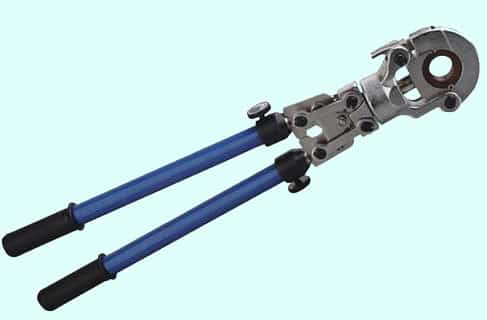

    Зєднання металопластикових труб з поліпропіленовими трубами, прес фітингами і гумовим шлангомФото — прес для затиску

    Найбільш часто прес-фітинги використовуються в будинку під стяжкою, де не потрібно їх заміна. Купити їх можна в будь-якому сантехнічному магазині, найбільшою популярністю користується марка Вальтек (Valtec). В офіційному інтернет-магазині ціна переходить деталі на зовнішню різьбу 10 доларів.
