Зливний механізм для унітазу — особливості заміни, ремонту, регулювання

Купуючи унітаз, перше, чого слід приділяти увагу, — влаштування зливного механізму. Від його надійності повністю залежить робота сантехнічного вузла. Зливний механізм для унітазу буває різних конструкцій, що відрізняються принципом роботи. Так само важливим є, як здійснюється подача води в систему.

Зміст статті

  • 1 Функціональне призначення
  • 2 Види конструкцій та їх особливості
  • 3 Пристрій клапанів
  • 4 Відмінності за типом підключення
  • 5 Особливості ремонту
  • 6 Рекомендації по експлуатації

Функціональне призначення

Незалежно від особливостей конструкції, зливні механізми для бачка унітазу мають наступні функціональні призначення:

  • забезпечити наповнення бачка, після чого провести відключення подачі води, коли нею буде досягнутий певний рівень;
  • при необхідності, провести частковий або повний (залежно від конструкції) злив води в раковину унітазу.

Якщо знати, яка конструкція наливної арматури (зливний механізм) встановлена в унітазі, а також її особливості, ремонт або заміна можуть бути виконані своїми силами.

Види конструкцій та їх особливості

Найбільш поширені такі конструкції зливних механізмів:

витяжна, відноситься до найбільш поширеним, але вже застарілих конструкцій, схема такого пристрою показана на малюнку. Поплавок (а) за допомогою важеля (b) встановлює рівень заповнення перекриваючи клапан (c). Для спускання води використовується важіль (d);

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняСхема простої витяжної конструкції

кнопкова, спрощена конструкція такої системи наведена нижче.

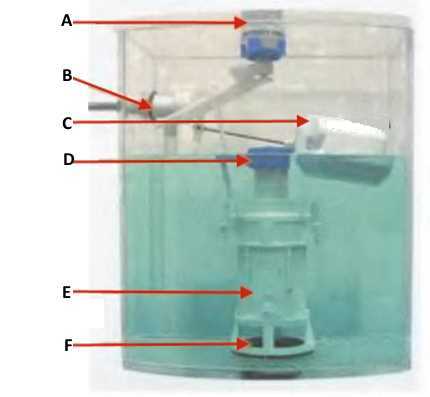

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняКнопкова модель

Позначення, наведені на рисунку:

  • A – кнопка, підключена до спускового важеля;
  • B – кран, з’єднаний з поплавцем, що регулює рівень води в баку;
  • C – поплавок;
  • D – зливна трубка;
  • E – зливний механізм;
  • F – зливний клапан.

Зауважимо, що кнопкова конструкція зливних механізмів для унітазів може бути однокнопочной (однорежимний спуск)або з двома кнопками (кнопковий дворежимний узвіз, дозволяє зливати воду дозовано). Крім цього існують конструкції, які забезпечують злив та його переривання однією кнопкою;

пневмопривод (пневматичний механізм), що складається з педалі або кнопки (еластичний клапан), підключений до системи змиву. Особливість даної конструкції — спуск не вимагає великого зусилля, тому користуватися таким механізмом зможуть навіть діти. Нижче на картинці показано пристрій зливного бачка такого типу.

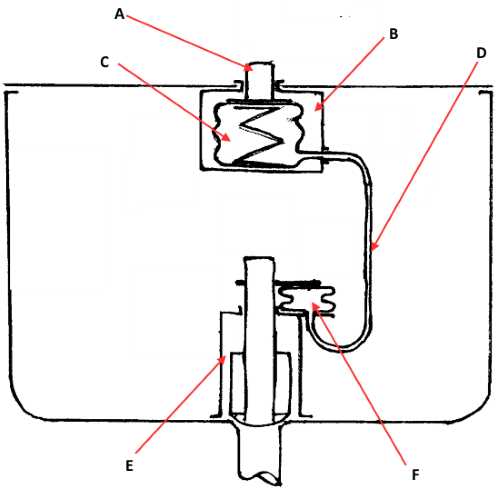

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняСхема зливного пневмопривода

Пояснення до схеми:

  • A – кнопка спуску води;
  • B – вузол спуску;
  • C ,F – камери змінного об’єму;
  • D – сполучний шланг між камерами змінного об’єму;
  • E – механізм, що відповідає за роботу зливного клапана.

Слід звернути увагу, що найбільшим попитом ползуются зливні механізми, що дозволяють робити дозований спуск, оскільки такий режим роботи знижує витрату води. В якості прикладу можна навести арматури таких брендів, як Cersanit, Santek (Сантек),Sanita (Саніта), Ido (Ідо), Jika Ifo, Gustavsberg Basic, Standard (Стандарт), Nordic і т. д.

Пристрій клапанів

Рівень заповнення бачка унітазу регулюється поплавковими клапанами, вони бувають:

поршневими, в яких важіль слива має щільне з’єднання з механізмом спуску води. Як вже згадувалося вище, такі системи поступово витісняються більш сучасними моделями. Враховуючи, що вони до цих пір використовуються, має сенс привести їх схему пристрою.



Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняКлапан поршневого типу

Позначення на схемі:

  • A – вісь, до якої приєднаний поплавок (поплавковий клапан);
  • B– шплінт кріплення осі (А);
  • C – поршень;
  • D – сідло;
  • E – прокладка поршня;
  • F – фіксує рух осі ковпачок;
  • G – гайка для фіксації;
  • H – підводить воду патрубок.

мембранними, у системах, де встановлюються мембрани на гумовою або силіконовій основі. При робочому русі поршня вони відкривають або закривають зливний отвір. Модифікації таких пристроїв показані на малюнках;

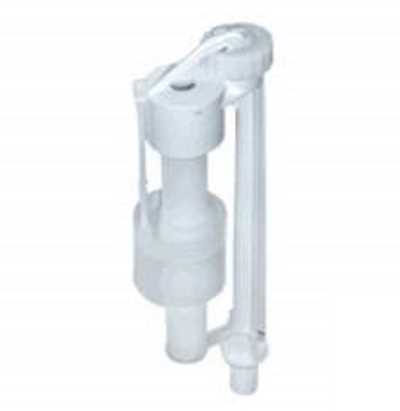

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняКлапан мембранного типу з підведенням води знизу Ideal

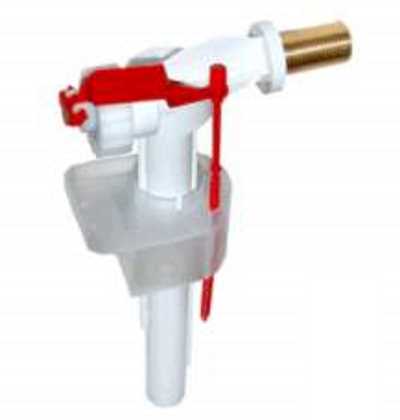

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняМембранний тип клапана з боковим підводом води Alcaplast

Зауважимо, що ще зустрічається такий тип клапана, як кройдон, але в даний час він практично не використовується.

Відмінності за типом підключення

Другий за значимістю фактор, після вибору зливного механізму — тип підключення (тобто підведення води), враховуйте це перш, ніж купити унітаз. Правильний вибір істотно спростить підключення. Найбільш поширені моделі можуть підключатися двома способами: боковий підвід води і нижній.

Перший варіант — найпоширеніший (модельний ряд Wirquin, Della, Vitra і т. д.), оскільки не викликає складнощів при підключенні унітазу. З такою роботою може впоратися практично кожен, головне, після підключення гнучкого шланга переконатися в герметичності всіх з’єднань. Характерний недолік такого типу підключення — видно гнучкий шланг.

Відео по темі:
[relatedYouTubeVideos max=”3″]

Якщо необхідно приховати підвід, то слід зупинитися на другому варіанті, тобто вибрати зливну арматуру з нижньою подачею води. Щоправда, встановлення такого пристрою буде не з простих. Якщо ви не впевнені у своїх силах, бажано звернутися до фахівців.

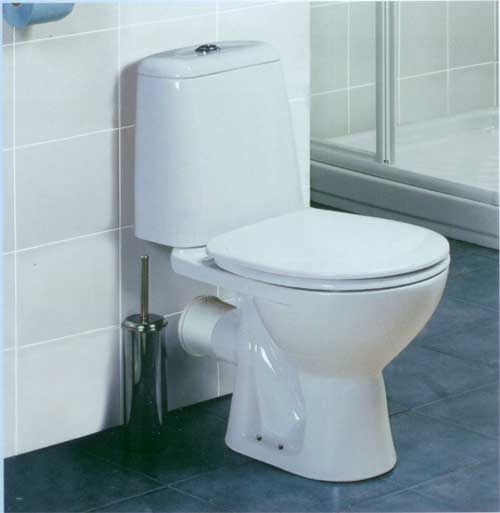

Зливний механізм для унітазу — особливості заміни, ремонту, регулюванняПриклад підключення унітазу Vidima з нижньою подачею води

Зауважимо, що зустрічаються моделі, у яких універсальний тип підключення (як правило, китайського виробництва), не рекомендуємо використовувати їх. Складання, налаштування та регулювання таких механізмів пов’язана з багатьма проблемами. Простіше придбати зливну арматуру вітчизняного виробництва, зібрати та встановити яку нескладно, враховуючи, що до неї додається інструкція.

Особливості ремонту

У більшості випадків, неполадки в роботі зливного механізму можна усунути самостійно. Як правило, порушення мають наступний характер:

  • вода постійно стікає в раковину унітазу. Якщо встановлена поршнева система, досить зняти і утяжелить поплавок, для мембранного механізму буде потрібно заміна даної запчастини;
  • заливний механізм подачі води перестає регулювати її рівень в бачку. Досить неприємна ситуація для тих, хто живе в багатоповерховому будинку, оскільки можна «залити» сусідів. В даному випадку причина пов’язана знову ж таки з тим, що зламався поплавок. Це може бути викликано його деформацією або перекосом. Для виправлення досить поправити механізм, але дана поломка говорить про знос зливної арматури.

Другою причиною постійної подачі води може бути розгерметизація поплавця, в даному випадку буде потрібно його змінити.

Рекомендації по експлуатації

Експлуатація зливної арматури має певні особливості, на які слід звернути увагу. Наприклад, пластмасові механізми (а їх більшість) схильні до деформації. Причинами, що прискорюють цей процес, можуть бути:

  • надмірне зусилля при натисканні;
  • неякісний матеріал (що характерно для багатьох моделей від невідомих виробників);
  • спроби «модернізації», наприклад, подача гарячої води замість холодної, що робити не рекомендується, оскільки знижується термін експлуатації механізму.

Також необхідно попередити, що багато зливні арматури (особливо мембранного типу) зарубіжних виробників (Colombo, Svedberg, Geberit, Hybher) можуть бути критичні до складу водопровідної води. Різниця в її стандартах негативно позначається на терміні експлуатації всієї конструкції. Деякі компанії для таких випадків передбачають спеціальні фільтри, але, як правило, вони не входять в комплектацію.

Якщо яка-небудь деталь зливного механізму вийшла з ладу і потребує заміни, візьміть її з собою при пошуку запчастин, враховуючи велику різноманітність конструктивних реалізацій, така обережність не буде зайвою. Наприклад, при заміні поплавця може виявитися, що важіль більшої довжини. Іноді простіше міняти весь вузол, ніж підібрати певну деталь і заново зібрати механізм.

Для сантехніки відомих брендів, наприклад, Густавберг, Делафон, Керамін, Инокер, Року Лаб (Roca Lab) нескладно придбати необхідні запчастини, що також необхідно враховувати, купуючи зливний механізм для унітазу, навіть якщо ціна на нього буде трохи вище. Заощадивши на купівлю, можна отримати в подальшому значні проблеми не тільки в процесі підключення, а й експлуатації.
