Необхідність утеплення труб може бути викликана кількома причинами. В першу чергу, це діючі норми СНиП зовнішніх трубопроводів (прокладених вище рівня промерзання грунту) і певної частини внутрішніх інженерних мереж неопалюваних об’єктів. Давайте розглянемо, в яких випадках необхідна теплоізоляція, її види, властивості і способи монтажу.
Зміст статті
- 1 Для чого необхідно робити утеплення труб?
- 2 Вибір теплоізоляційного матеріалу
- 3 Види термоізоляції
- 3.1 Спінений поліетилен
- 3.2 Спінений каучук
- 3.3 Пінопластові утеплювачі
- 3.4 Утеплювачі з пінополістерол
- 3.5 Пінополіуретан
- 3.6 Мінеральна вата
- 3.7 Рідка теплоізоляція
- 4 Який утеплювач для труб краще?
- 5 Монтаж утеплювача
Для чого необхідно робити утеплення труб?
Теплоізоляційні матеріали застосовуються для вирішення наступних завдань:
- обмеження нагрівання зовнішньої поверхні вище встановленого температурного порогу, перевищення якого може викликати опік при тактильному контакті. Використовується для магістралей з гарячою робочої середовищем;
- захист від промерзання. У нашій кліматичній зоні ця проблема завжди залишається актуальною. До чого може призвести відсутність такого захисту, показано нижче;
ПВХ труба, розірвана замерзлою водою - не допустити охолодження поверхні до точки роси і нижче, що призводить до утворення конденсату. Актуально для трубопровідної арматури з низькою температурою робочого потоку по відношенню до оточуючого повітря (труби вентиляційні, кондиціонерні, газові, холодної води тощо);
- мінімізація теплових втрат. Такий вид теплоізоляції актуальне для труб опалення, магістралей гарячого водопостачання, прокладених в землі і на відкритому просторі.
ПВХ труба, розірвана замерзлою водоюВибір теплоізоляційного матеріалу
Вибір того чи іншого утеплювача безпосередньо залежить від поставленої задачі, на її підставі визначаються оптимальні характеристики матеріалу. Для інженерних мереж квартири або заміського будинку досить оперувати наступними показниками:
- діаметром трубної арматури;
- товщиною стінок;
- умовами експлуатації;
- температурним режимом.
Визначитися з типорозмірами найбільш поширених термоизоляторов, можна скориставшись поданою нижче таблицею (Ду – позначення умовного проходу).
(мм)
(мм)
Види термоізоляції
Наведемо кілька видів кілька видів теплоізоляційного матеріалу із зазначенням основних характеристик та призначення.
Спінений поліетилен
Отримав найбільше поширення з причини невисокої вартості. Випускається у вигляді поролонових гільз ?12-200 мм завдовжки 2 метри. Також може поставлятися в листах і рулонах, що дозволяє утеплювати труби ?250 мм і більше. Діапазон робочої температури від -35°С до 85°С.
Трубчастий утеплювач Енергофлекс зі спіненого поліетилену
Матеріалу властива висока адгезія, яка може трохи ускладнити монтаж. Сфера застосування – газові, електричні, водогінні, каналізаційні та кліматичні системи. Матеріал не призначений для установки на зовнішні комунікації. Це обмеження не поширюється на фольгований поролон.
Спінений каучук
Матеріал володіє високими експлуатаційними характеристиками, що дозволяє використовувати його як для внутрішніх, так і зовнішніх комунікацій. Робочий діапазон температур від -195°С до 180°С дозволяє використовувати термоізолятор для трубопровідної арматури з високотемпературної робочим середовищем (наприклад, труби парового опалення).

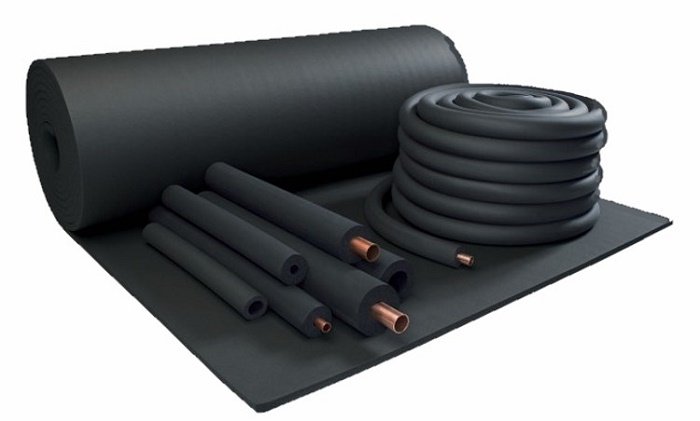

Теплоізоляція Кофлекс (До-Флекс)
Форма випуску: циліндричні гільзи діаметром від 6 до 160 мм, листи та рулони. Для ізоляції побутових комунікацій застосовуються трубки ?20, 25, 32, 100 і 110 мм. Цей матеріал більш зручний у монтажі, ніж поліетилен.
Пінопластові утеплювачі
Даний матеріал випускається у вигляді двосекційною шкаралупи. Принцип з’єднання частин –«паз-гребінь», це повністю виключає наявність «містків холоду», притаманних двом попереднім видам.

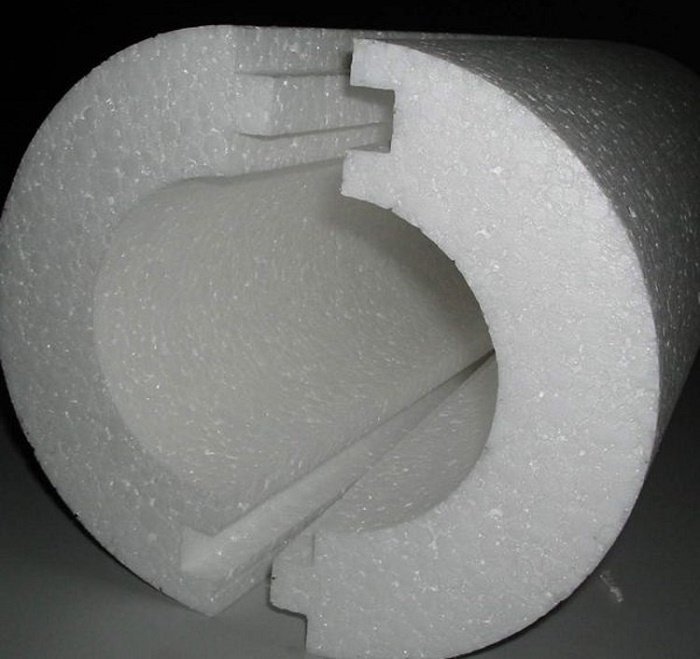

Шкаралупа з пінопласту
Робоча температура від -95°С до 80-90°С. Верхню межу діапазону можна підняти до 110°С, якщо встановити додаткову прокладку з мінвати. Є модифікації з пазом для кабелю, що гріє. Шкаралупа випускається практично під всі стандарти трубопровідної арматури.
Особливості:
- може використовуватися для внутрішніх і зовнішніх комунікацій;
- тривалий термін експлуатації;
- допускається багаторазове використання.
Утеплювачі з пінополістерол
Технічні характеристики даного матеріалу значно краще, ніж у пінопласту. Висока щільність і низька теплопровідність – основні переваги пінополістиролу. Форма випуску, типорозміри, температурний режим і експлуатаційні характеристики ідентичні пінопластовим ізоляторів.

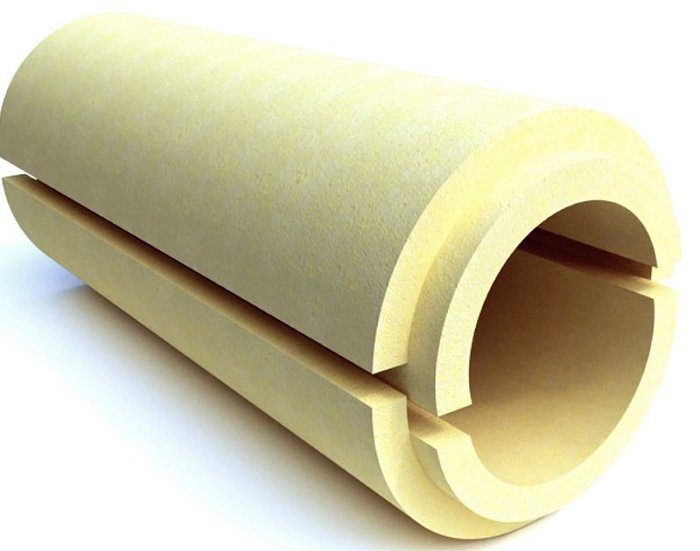

Шкаралупа з пінополістиролу
Пінополіуретан
Для виготовлення ППУ ізоляції використовується два компоненти — полиол і ізоціонат. Наноситься вона шляхом напилення. Такий спосіб дозволяє обробляти будь-яку кривизну поверхні, але вимагає наявності спеціального обладнання. Багато виробників труб практикують нанесення ППУ ізоляції в заводських умовах і виготовлення секційної шкаралупи під стандартні розміри.
Нанесення поліуретанової теплоізоляції
Температурний режим від -80°З до 135°С. Поліуретанова ізоляція може використовуватися як для водопровідних труб у землі, так і відкритих магістралей. Даний матеріал сумісний з будь-якими видами трубної арматури, включаючи пластикові та металопластикові.
Увага! Аерозольна суміш токсична, тому в процесі її напилення необхідно використовувати спецзасоби захисту.
Мінеральна вата
Це найбільш старий вид ізоляції, винайдений в 70-х роках позаминулого століття. Незважаючи на час, він все ще залишається актуальним. Найбільш поширені різновиди:
- Кам’яна мінвата, виготовляється на базальтовій основі. Відрізняється високою термостійкістю (до 700°С).
- Скловата, її температурний поріг застосування обмежений 130°С.
Форма випуску: гільза, лист, рулон, сендвіч. Останній вид використовується для утеплення пічних (димохідних) труб.

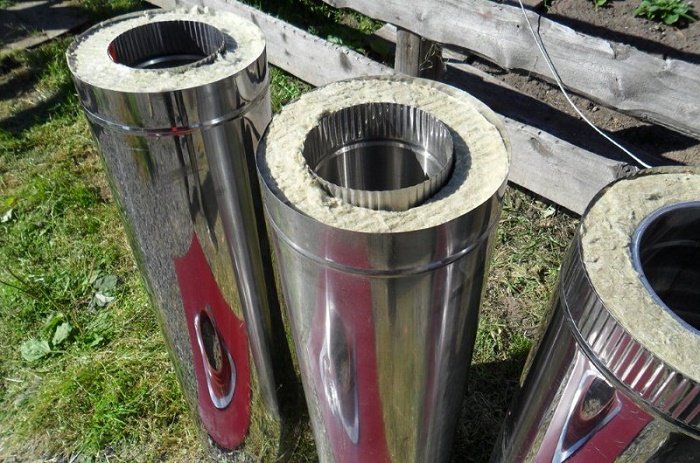

Труби для димаря сендвіч
Може застосовуватися для будь-яких мереж, в тому числі і ГВП. При встановленні на вулиці використовується спільно з фольгою, що забезпечує захист від вологи.
Рідка теплоізоляція
Даний вид являє собою теплокраску, що грає роль температурного бар’єру. Ці властивості забезпечуються за рахунок особливого складу, куди в обов’язковому порядку входять:
- мікрокапсули з скла, полімерів або кераміки, всередині яких знаходиться розряджене повітря;
- полімерний сполучний елемент (як правило, латекс або акрил).

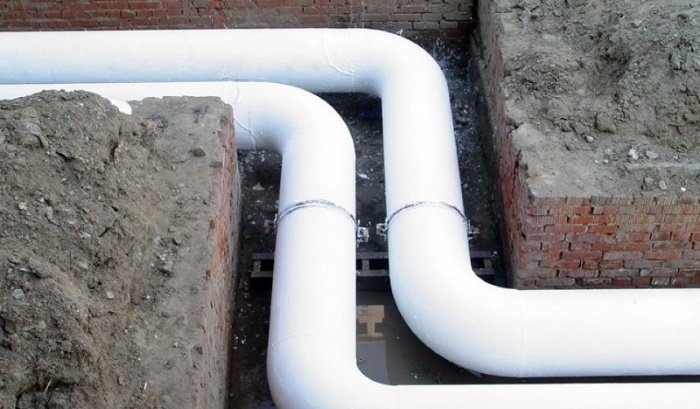

Покриття теплоізоляційною фарбою
Ізолюючий шар наноситься за допомогою спеціального розпилювача або класичним способом (пензлем або валиком).
Деякі види теплокрасок відрізняються широким температурним діапазоном від -700°С до 2500°С. Стійкість до ультрафіолету дозволяє використовувати дану ізоляцію для конструкцій розташованих на вулиці.
Піноскло
Цей жорсткий ізолятор відрізняється нульовою гігроскопічністю і водопроникністю. Робоча температура від -250° до 420°С. Випускається у вигляді арочних сегментів, шкаралупи і гранул.

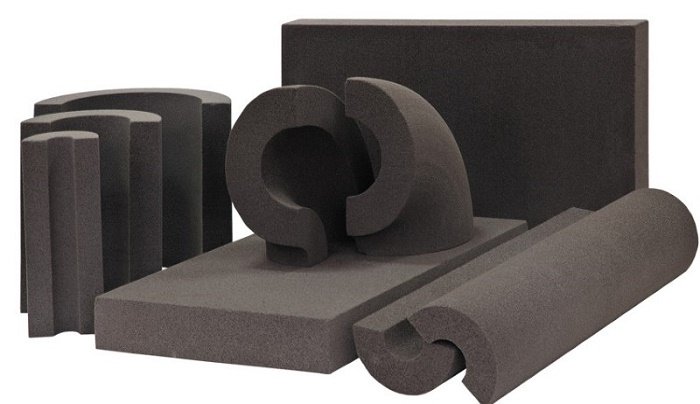

Термоізоляція з піноскла
Монтаж дещо ускладнений через високої щільності матеріалу.
Який утеплювач для труб краще?
На це питання не можна відповісти однозначно, оскільки багато що залежить від експлуатаційних умов, призначення і виділеного бюджету. Наприклад, за технічними характеристиками каучуковий ізолятор перевершує спінений поліетилен. Але, якщо виходити з оптимізації витрат, то для сантехнічних робіт кращий з них останній (якщо допустимі умови експлуатації).
Монтаж утеплювача
Опишемо коротку покрокову інструкцію для найбільш поширеного матеріалу – мінвати. Почнемо з опису процесу для рулонного або листового ізолятора. Робота проводиться за таким алгоритмом:

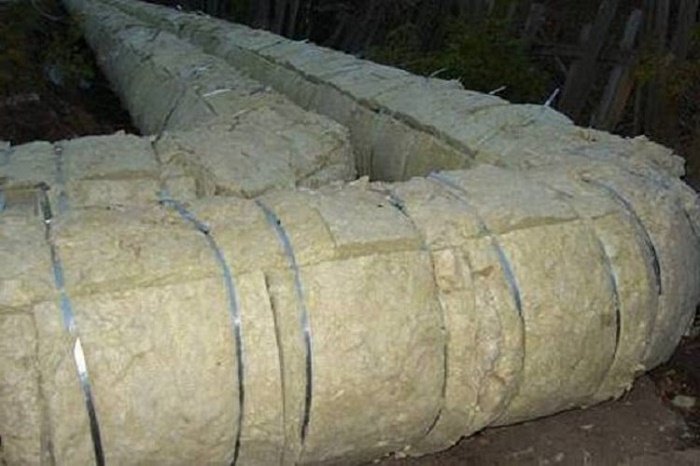

Мінеральна вата, закріплена алюмінієвою стрічкою
Якщо використовується фольгований мінвата, то пункти 4 і 5 можна пропустити.
Монтаж гільз здійснюється значно простіше, порядок дій наступний:

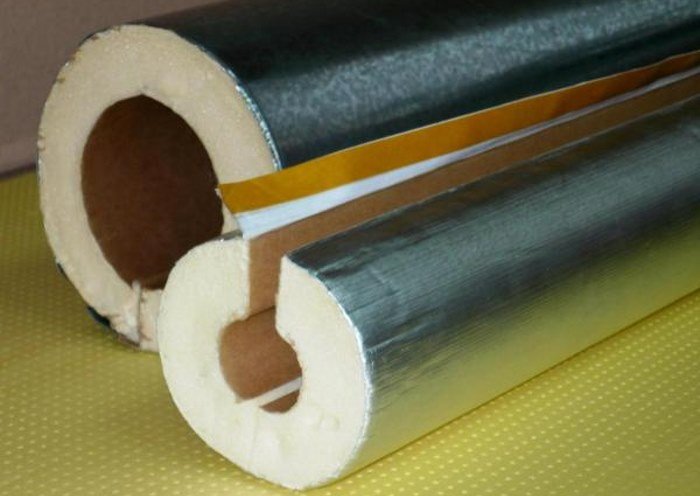

Краї поздовжнього розрізу фольгированной гільзи покриті клейовий масою
Для підземних магістралей монтаж виконується більш складним алгоритмом:
Нерідко при побутових будівельних роботах пункти 5 і 6 ігноруються. Це в корені неправильно, оскільки з часом, під впливом механічного навантаження, герметичність труби може порушитися.
