Як зігнути профільну трубу в домашніх умовах з трубогибом і без для теплиці і козирка

Практично у кожного господаря виникає ситуація, коли потрібно для установки теплиці або розводки каналізації змінити вигин металевого прута. Так, як зігнути профільну трубу в домашніх умовах досить легко своїми руками, то для цієї роботи не потрібно залучати фахівців.

Зміст статті

1 Як зігнути профільну трубу в домашніх умовах без трубогиба
- 1.1 Арка (навіс) без трубогиба
2 Тепер розглянемо як гнути трубу вже з допомогою трубогиба
3 Як зігнути профільну трубу для теплиці
4 Як зігнути квадратну трубу
5 Згинаємо профільну прямокутну трубу під 90 градусів

Зміст

Як зігнути профільну трубу в домашніх умовах без трубогиба

У пересічного домовласника рідко є в наявності спеціальне обладнання. Тому потрібно знати, як правильно самому зігнути алюмінієву або сталеву трубу для теплиці, козирка (навісу) та інших потреб без трубогиба.

Фото — гнуття труб без трубогиба

Дуже зручно виробляти дану роботу за допомогою зварювального інвертора і побутової болгарки. Для початку розробляється креслення, по ньому в подальшому буде расчерчиваться і розраховуватися реквізит кут. У схемі обов’язково точно вимірюється закруглення.

Покрокова інструкція від експерта як гнути труби з допомогою лещат, болгарки і зварювального апарату:

Якщо планується загнути профтрубу півколом, то на місці передбачуваного згину робиться за допомогою болгарки кілька тонких надрізів;

Самостійно виконати роботу можна, тільки якщо попередньо зафіксувати арматуру в затискних лещатах. Коли пропили виконані і очищені від стружки, потрібно обережно починати згинати трубу;

Після того як кільце закрилося, потрібно отвори, які утворилися в результаті згинання, заварити зварювальним апаратом. Деякі майстри використовуються прості паяльники, якщо комунікація має невеликий діаметр;

Щоб місце згину було акуратним, його потрібно буде додатково прошліфувати і покрити захисним засобом – це допоможе попередити появу корозії або передчасного руйнування з’єднання.

Рівно вигнути трубу можна за допомогою пружини, яка підходить за розміром профільного перерізу:

Комунікація фіксується в лещатах;

У отвір вставляється пружина відповідного діаметру. Це не дасть при згинанні профільної труби зламатися або прийняти неправильну форму;

Для полегшення роботи потрібно підігріти місце стику і акуратно вручну перегнути комунікацію з потрібного діаметру;

Тут дуже допомагають різні підходящі по нахилу вироби з металу, скажімо, болгарки, арки і т. д.

Аналогічним чином можна спробувати деформувати комунікацію за допомогою піску. Як правильно зігнути трубу для навісу без застосування лещат і пружин:

Потрібно застопорити один кінець трубки, закривши його дерев’яним клином або будь-який інший затичкою;

Закритим кінцем труба фіксується в землі або лещатах (якщо є можливість). Також можна використовувати будь-яке інше пристосування, яке дозволяє встановити комунікацію;

Після цього треба засипати в відкритий кінець пісок і розігріти паяльну лампу;

Нагрітій лампою потрібно провести за місцем майбутнього згину, після чого акуратно зігнути трубу на потрібну форму. Працювати необхідно досить швидко, тому що метал після того, як охолоне, буде непридатним для обробки.

Відео навчання про те, як загнути трубу 20 мм без трубогиба з допомогою піску

Після здійснення вигину потрібно трубу залишити на деякий час в зафіксованому положенні – це допоможе матеріалу закріпити свою нову форму. Якщо роботи проводяться в зимовий час, то майстри виставляють їх навіть на мороз.

Арка (навіс) без трубогиба

Як відомо для навісу, наприклад, у формі арки потрібна вигнута профільна труба. Важливо зробити так, щоб дуги вийшли однаково вигнутими, інакше навіс не вийде. Зараз ми розглянемо як це робити без використання верстата, трубогиба та інших допоміжних засобів такого роду.

Нам знадобиться:

Опора на якій ми будемо працювати, наприклад, металевий стіл;
В якості балки можна взяти трубу 80 на 60 або 50 на 50 мм довжиною 3 метри. Але даний метод універсальний — тому який в результаті у вас буде балка-опора не важливо;
Профільна труба 20 на 20 або 20-40 мм, яку ми і будемо гнути.

Порядок дій (покрокова інструкція):

Ділимо опору на 6 рівних частин. Тут дуже важливо — саме на 6 частин в не залежності від того якою вона довжини;

На лініях розділу необхідно приварити стійки строго під 90 градусів до балки. Середня стійка — 250 мм, найближча до середньої — 250 мм * 0,8888 = 222, 22 мм, а крайня (найменша стійка) — 250 мм * 0,5556 = 138,9 мм;

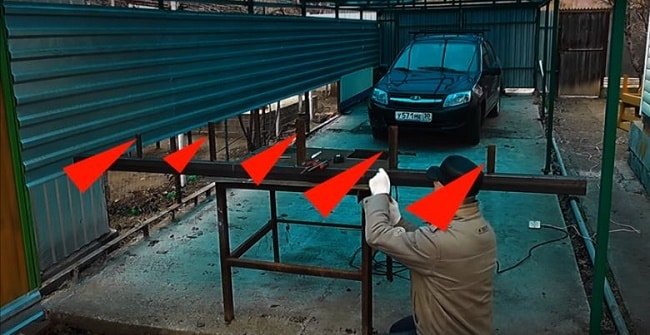

Фото: приварені стійки до балки

Саму балку закріплюємо до металевого столу;

Беремо трубу, яку ми будемо гнути, кладемо на стійки і зрушуємо її відносно балки з припуском 10-15 см, щоб був важіль за який можна було б взятися і зігнути її навколо стійок;,

Прив’язка її до балки мотузкою (фіксуємо);

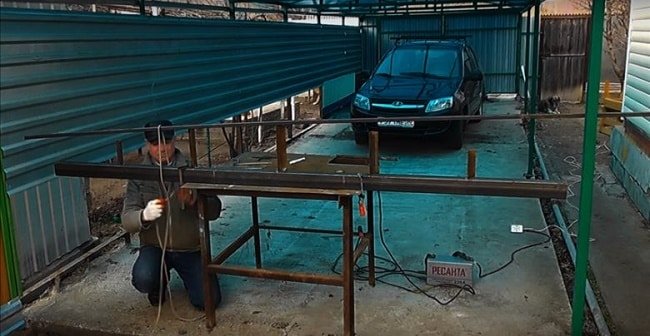

Фото: поклали профільну трубу на стійки і прив’язали її мотузкою до балки

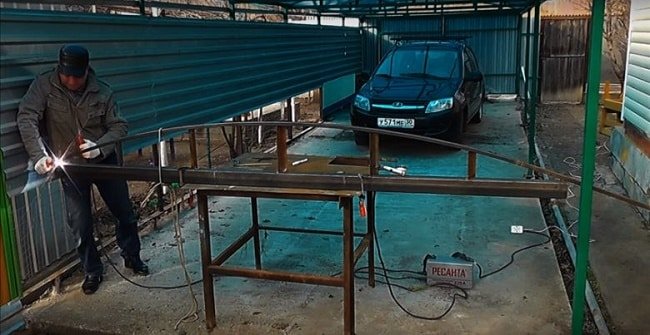

Далі акуратно згинаємо трубу навколо стійок і приварюємо до кінців балки зварювальним апаратом.

Фото: ось таку отримуємо зігнуту трубу для навісу

Далі робите необхідну кількість таких конструкцій (дуг), використовуєте полікарбонатні листи і ваш арочний навіс готовий!

Важливе зауваження від експерта:
В довжині стійок і криється весь секрет згинання профтруб аркою для вашого навісу. Довжини двох стійок утворюються від довжини середньої стійки (у нас 250 мм — ви можете взяти іншу довжину, але не більше 250 мм — інакше труба при вигині може зламатися). Коефіцієнти 0,8888 і 0,5556 справедливі при будь-якій довжині опори і центральної стійки.

Відео інструкція про те, як зігнути профтрубы для навісу (арки) без трубогиба

Тепер розглянемо як гнути трубу вже з допомогою трубогиба

Існує два типи труб:

Профільні;

Круглого перетину.

В залежності від потреб потрібно підібрати певний варіант, але слід пам’ятати, що працювати з арматурою круглого перерізу значно легше, ніж з квадратними. Справа в тому, що при згині кути можуть скривитися або сплющиться, до того ж, висока ймовірність появи тріщин.

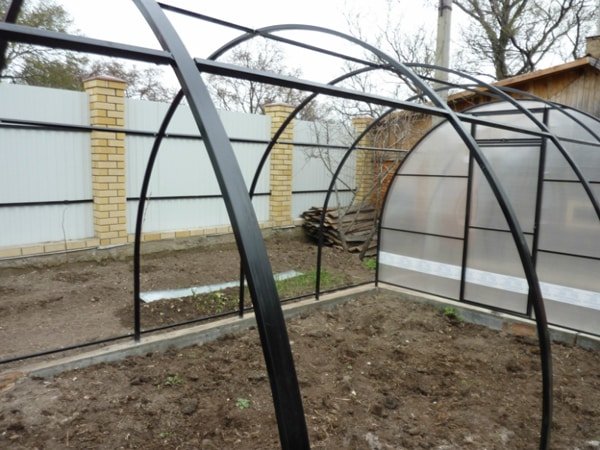

Фото — Теплиця з профільних труб

Щоб зігнути профільну трубу в домашніх умовах, потрібно працювати спеціальним пристроєм – трубогибом або профилегибом. Їх особливістю є можливість встановити комунікацію в пристосування і зафіксувати її в певному положенні. За рахунок тиску, що виявляється у рівній мірі як на зовнішні кути, так і на внутрішні, утворюється рівна згин без різких перепадів та тріщин.

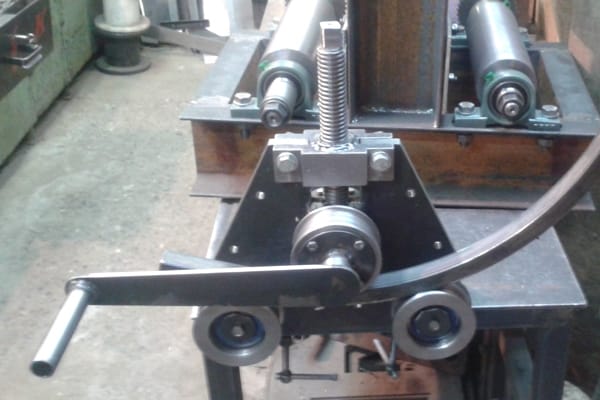

Фото — механічний профилегиб

Існує два види профілегибочного обладнання:

Ручні;

Професійні автоматичні.

Перші являють собою досить простий пристрій, що складається з робочої поверхні (столу) і ряду роликів. За рахунок руху роликів труба переміщається по робочому столу і змінює свій кут, при цьому не спотворюючи потрібний півколо.

Професійні пристосування більш зручні у використанні, але їх вартість часто перевищує 20 000 рублів. Вони застосовуються для складних робіт, які найбільш часто потрібні для виробництва складних декоративних металевих елементів. До переваг моделі можна віднести ідеальний радіус, який буде точним буквально до десятої частки. Звичайно, при з використанням верстата зручніше працювати, але в домашніх умовах він практично не потрібен, оскільки призначений для обробки великої кількості труб за зміну.

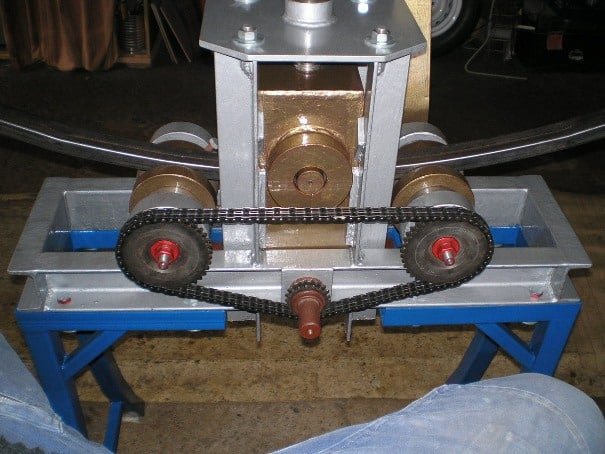

Фото — ручний трубогиб

Як зігнути профільну трубу для теплиці

Відео по темі:

Розбираємося як загнути труби для теплиці своїми руками в домашніх умовах

Як зігнути квадратну трубу

Відео: гнемо металопрофіль квадратного перетину

Згинаємо профільну прямокутну трубу під 90 градусів

Перевагою використання трубогиба є те, що можна дуже просто і швидко зігнути трубу під 90 градусів. Розглянемо на відео нижче як це правильно робити:
