Як правильно зібрати сифон для ванни — покрокова інструкція

Для захисту приміщення від проникнення каналізаційних запахів використовується спеціальне пристосування – гідрозатвор. Збірка сифона для ванни легко виробляється своїми руками навіть без наявності досвіду.

Види сифонів і підготовка до складання

Сифони класифікуються за конструктивними особливостями, принципами роботи і матеріалами, з яких вони виготовлені. По конструкції виділяють:

  • Гофровані. Складаються з суцільною гнучкої гофрованої трубки, яка може приймати необхідну форму;

    Як правильно зібрати сифон для ванни — покрокова інструкціяГофрований сифон

  • Плоскі. Являють собою конструкцію, в якій поєднані вертикальні та горизонтальні труби різних діаметрів;

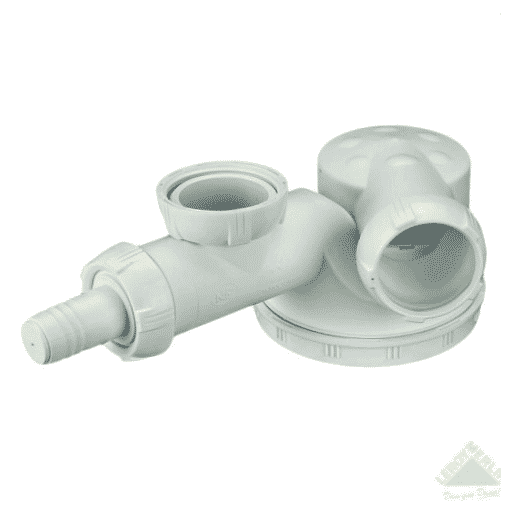

    Як правильно зібрати сифон для ванни — покрокова інструкціяПлоский сифон

  • Пляшкові. Оснащені спеціальним гідрозатворів бутылкообразной форми. До нього підключені труби зливу і каналізації. Цей вид частіше використовується на кухні, ніж у ванних кімнатах.

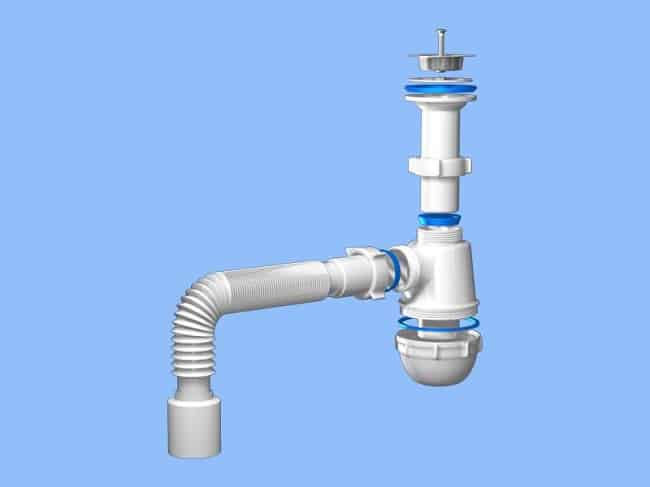

    Як правильно зібрати сифон для ванни — покрокова інструкціяПляшковий сифон

  • За принципом роботи розрізняють ручні, автоматичні і напівавтоматичні. Відмінності цих пристосувань між собою укладаються в принципі зливу.

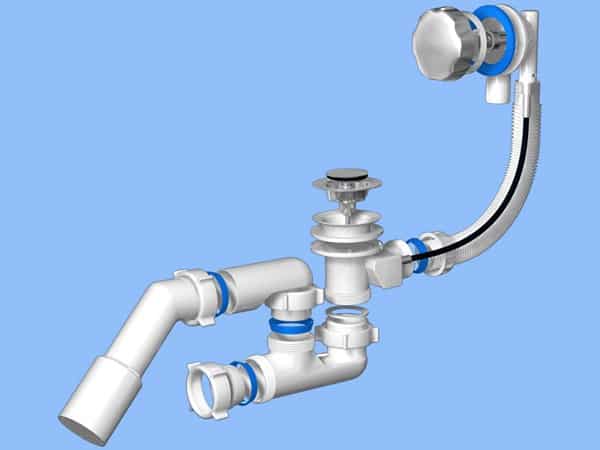

    Як правильно зібрати сифон для ванни — покрокова інструкціяАвтоматичний сифон

    У ручного сифона необхідно рукою витягнути запірну кришку, а напівавтоматичні і автоматичні пристосування відкривають зливний отвір за допомогою спеціального механізму.

    Як правильно зібрати сифон для ванни — покрокова інструкціяРучний сифон

    Для виготовлення сифонів використовуються нержавіючі довговічні матеріали. Це латунь, мідь, пластик, чавун. Рекомендуємо віддавати перевагою міцної пластмаси або практично не изнашиваемой латуні. Відмінність при установці полягає в тому, що для пластикових різьбових з’єднань ФУМ-стрічка не використовується, на відміну від металевий конструкцій.

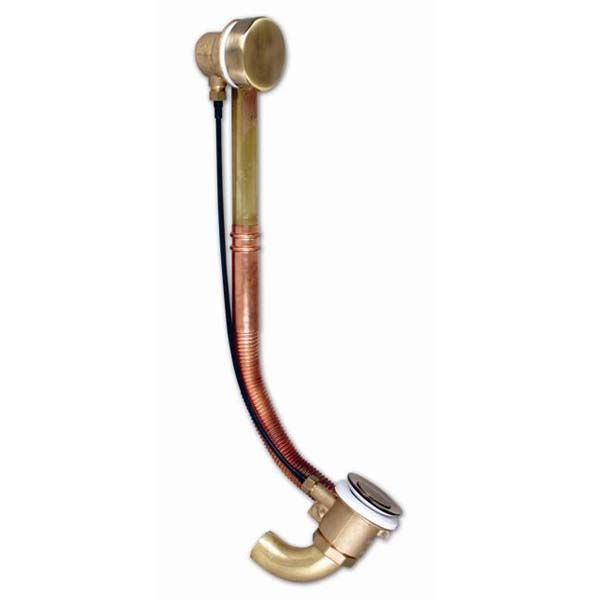

    Як правильно зібрати сифон для ванни — покрокова інструкціяЛатунний сифон

    Як зібрати ручної сифон

    Незважаючи на різницю конструкцій цих елементів, складання всіх сифонів проводиться за аналогічною схемою.

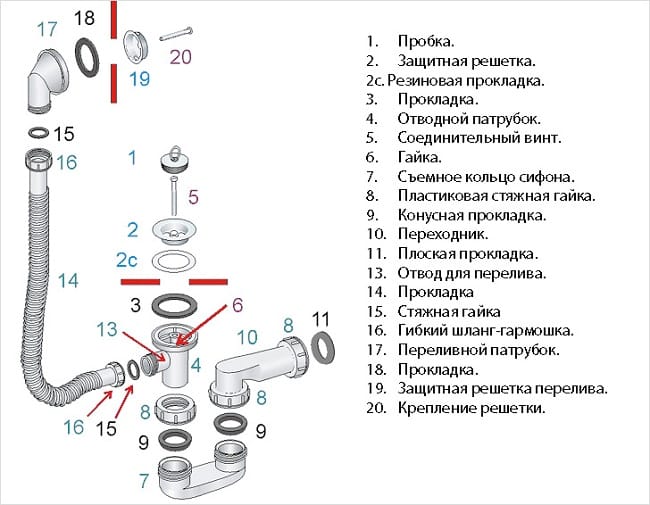

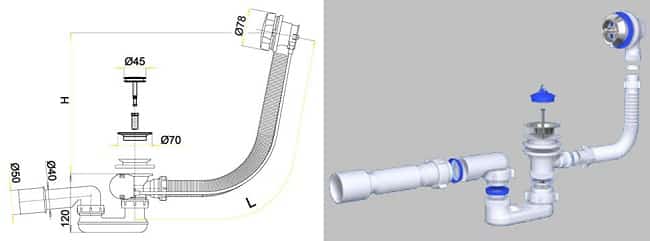

    Як правильно зібрати сифон для ванни — покрокова інструкціяКонструкція ручного сифона для ванни

    Покрокова інструкція, як зібрати сифон для ванни:

  • В комплект пристосування входять сам відстійник, трубки різних діаметрів, ущільнювальні елементи. Першим береться відстійник, на його нижню частину надівається найбільша плоска прокладка (найчастіше вона синього кольору). При її установці не допускається перекосів або інших викривлень;

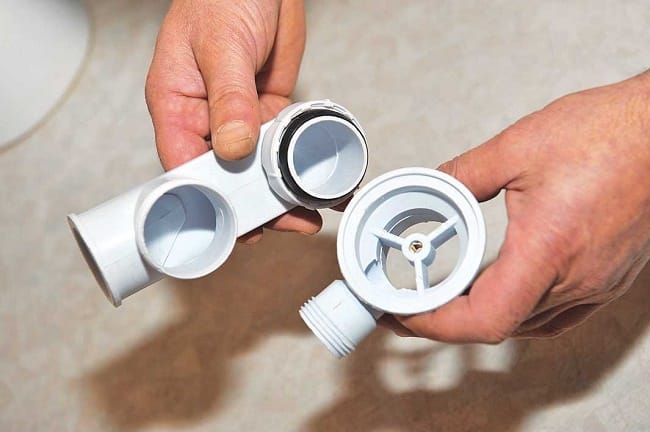

    Як правильно зібрати сифон для ванни — покрокова інструкціяПатрубок для підключення до каналізації

  • Труби переливу і відстійника з’єднуються між собою. Якщо збирається пластиковий сифон, то ФУМ-стрічка не потрібна – прокладки досить, але для з’єднання з латуні або сталі на різьба додатково ущільнюється;
  • Зверху і збоку такого сифону знаходиться два отвори різного діаметра. Одне призначене для бокового підключення зливу, а інший для з’єднання системи з каналізаційним відведенням. У відповідності з розмірами цих отворів підбирається конусна прокладка (широка) і натискна гайка;
  • Першим береться патрубок, який буде підключений до центрального сливу. На нього надівається натискна гайка. Потім надівається ущільнювальна прокладка. Зверніть увагу на її конструкцію. Один кінець прокладки тупий, а інший гострий. Ось гострим кінцем ущільнювач надівається до патрубка, тупий надалі «сяде» на відстійник. Прокладка вставляється до максимального положення, але будьте акуратні і не порвіть її;

    Як правильно зібрати сифон для ванни — покрокова інструкціяКонструкція плоского сифона

  • Патрубок вставляється у відповідний отвір сифона, після закручується натискна гайка. Точно також підключається патрубок, який буде вести до каналізації;
  • Якщо все зроблено правильно, то залишається широка прокладка під раковину і тонке гумове кільце для ущільнення патрубка, гайки для підключення каналізації, фільтр зливу мийки. На верхній патрубок встановлюється широка прокладка. Після відведення з’єднується з раковиною;

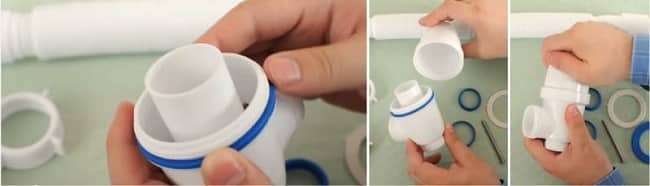

    Як правильно зібрати сифон для ванни — покрокова інструкціяПокрокова запресовування прокладок

  • Підключення до умивальника проводиться за допомогою болтового з’єднання. Тут рекомендується також не використовувати ФУМ-стрічку (якщо сифон – пластиковий). Щоб з’єднати всі частини конструкції, потрібно на верхній ділянка зливу встановити ущільнювальне кільце, після металеву сітку-фільтр. Знизу кріпиться патрубок сифона, вся конструкція закручується болтом;
  • До каналізації висновок підключається за допомогою силіконового герметика (для з’єднання двох пластикових елементів) або спеціальним перехідником для підключення металевого і пластикового патрубків). У першому випадку торцеві частини сифона і труби каналізації змащуються силіконом і з’єднується між собою. У другому торці змащуються перехідника.
  • Після закінчення монтажу потрібно дочекатися повного висихання герметика (в середньому від 4 до 6 годин), тільки потім системою можна користуватися.

    Відео: збірка сифона для ванни

    Гофровані моделі не вимагають складних складальних робіт – найчастіше, вони просто підключаються до системи виведення стоків. При цьому, плоскі більш складні в конструкції. Головна проблема полягає у великій кількості труб різного діаметру.

    Поради для того, щоб правильно зібрати сифон:

  • Всі металеві різьблення повинні ущільнюватися ФУМ-стрічкою;
  • Ні одна прокладка або кільце не повинні залишитися «без діла». Якщо після закінчення складання у Вас залишилися зайві деталі, це означає, що десь пропущено ущільнення і там буде текти;

    Як правильно зібрати сифон для ванни — покрокова інструкціяПрокладка під фільтр

  • При з’єднанні труб можна використовувати тільки одну прокладку. Деякі домашні майстри на місця з’єднання труб або під час ремонту для попередження витікання, встановлюються дві прокладки. Це сприяє порушенню герметичність системи;
  • При затягування накидних гайок потрібно бути дуже акуратним (особливо, якщо працюєте з пластиком). Не можна, щоб з’єднання було «розтягнутим», але при сильному впливі є ймовірність пошкодити кріпильний елемент;
  • Теж саме і при установці прокладок. Їх потрібно затягувати на патрубки до максимуму, але якщо перетягнути ущільнювачі, то вони порвуться;
  • Ущільнювальні елементи підлягають регулярній заміні. Прокладки зливів– 1 раз в 6 місяців (в середньому), тонкі ущільнювачі між патрубками – 1 раз в 3 місяці. Ці терміни можуть змінюватись, але своєчасне попередження зношеності гумок допоможе уникнути затоплення і підтоплення.
  • Як зібрати напівавтоматичний сифон

    Напівавтоматичний сифон для ванни складається з двох переливів, сполучених між собою трубою і тросом, патрубка для підключення каналізації, фільтрів для переливних отворів і ущільнювальних прокладок.

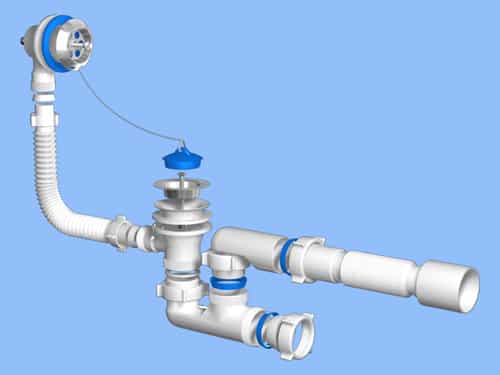

    Як правильно зібрати сифон для ванни — покрокова інструкціяКонструкція напівавтоматичного сифона

    Покрокова інструкція, як здійснюється збирання автоматичного сифона для ванни:

  • До центрального переливу під’єднується патрубок для каналізації. На місці стику вже встановлена прокладка, тому додатково нічого ущільнювати не потрібно. Труба повинна вставлятися в отвір до упору, щоб не допустити подальших протікання;
  • Також на нижній перелив встановлюється фільтр для зливного отвору. Прокладка-метелик (широкий подвійний ущільнювач) кріпиться на злив ванною, туди ж встановлюється металевий фільтр;
  • Для обеспечериния автоматичного відведення води до зливним отвором кріпляться плоскі металеві кришки. Попередньо вони за допомогою гвинтового з’єднання підключаються до рухомого тросику, який буде регулювати їх роботу;
  • Зібрана конструкція підключається до переливам за допомогою болтових з’єднань. У кожному відкритому відвід запресована латунна різьблення. На місцях стиків обов’язково встановлюються прокладки різної конфігурації (для центрального переливу – метелик, як сказано вище, для бокового – звичайний тонкий ущільнювач).
