Вигрібна яма без дна — пристрій, конструктивні особливості

Стічні резервуари по конструкції діляться на закриті і відкриті. Вигрібна яма без дна являє собою досить просте каналізаційне споруда. Невеликий розмір і відсутність необхідності в частих чистки – основні переваги такого виконання.

Переваги та недоліки конструкції

Конструктивно, вигрібна яма з відкритим дном практично не відрізняється від класичної закритої схеми. Її стінки можуть бути виконані з різних матеріалів: бетонні кільця, обрізана пластикова бочка, цеглу. Але дно не закривається герметично, а присипається певним кількість будівельного сміття, камінням або щебенем різної абразивності.

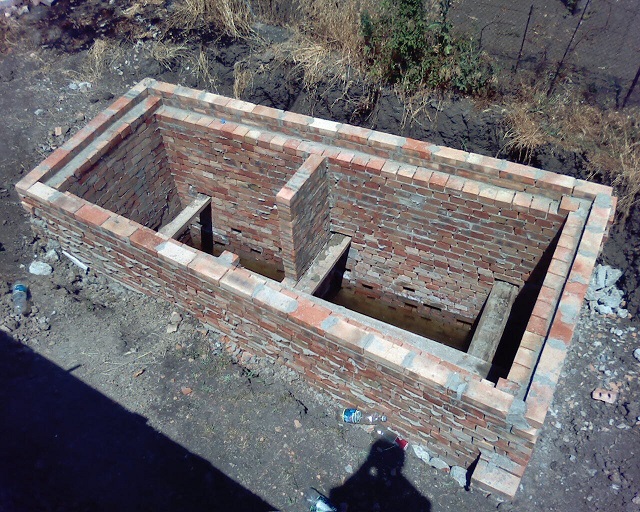

Вигрібна яма без дна — пристрій, конструктивні особливостіВигрібна яма без дна з цегли

Переваги такого стічного резервуара:

  • Доступність. Собівартість конструкції дуже низька, адже немає потреби в облаштуванні опалубков для заливки днища і його ущільнення;
  • Компактність. Вважається, що вигрібна яма без закупоренного дна доцільна лише для невеликої сім’ї – її розмір не повинен перевищувати 2 кубометри;
  • Самоочистная здатність. Це – найбільший плюс конструкції. Певна частина стоків просто йдуть в глибинні шари грунту, попередньо фільтруючись піщаною подушкою. За рахунок цього, знижується частота асенізаторських чисток і витрати на обслуговування резервуара.

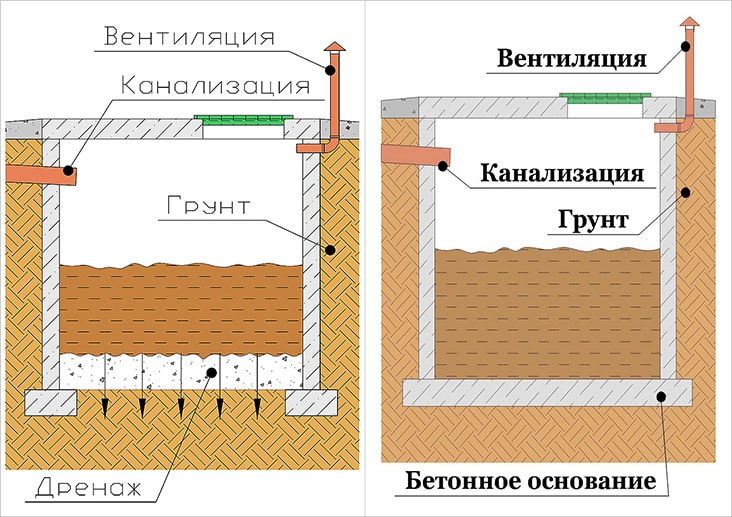

  • Вигрібна яма без дна — пристрій, конструктивні особливостіПринцип роботи

    Але, у системи є певні недоліки:

  • Згідно з вимогами СНиП, відкриті вигрібні ями повинні розташовуватися далі від дому і водойми, ніж закриті. Це відбувається з-за того, що отруєна вода потрапляє у відкритий грунт і заражає її. У середньому, відстань збільшується на 10-20 метрів;
  • Екологічна небезпека. У невеликих кількостях відходи життєдіяльності можуть використовувати в якості органічних добрив, але при перевищенні норм вони стають отрутою. Потрапляючи в грунт, рідкі відходи переходять у підземні води, поширюються по земляних мас і негативно впливають на якість землі. Це може стати причиною зниження врожаю саду та городу, аж до повного виснаження ґрунту;
  • Не підходять для великої родини. Багато домовласники вважають, що можна просто збільшити об’єм резервуару до 5 і більше кубометрів і використовувати його для потреб 3 і більше осіб. Збільшення обсягу ніяк не вплине на пропускну здатність днища – це тривалий процес, і при перевищенні дозволеного обсягу може утворитися застій стоків.
  • Конструктивні особливості

    Для котловану потрібно підібрати місце, яке знаходиться на відстані 30 метрів від житлового приміщення і 50 від найближчого водоймища. Водойма – це не лише озеро, але і колодязь або свердловина, в іншому випадку вода з джерел стане непридатною для використання. На ділянках з глинистими ґрунтами і суглинками, допускається розміщення котловану в межах 20 і 30 метрів відповідно.

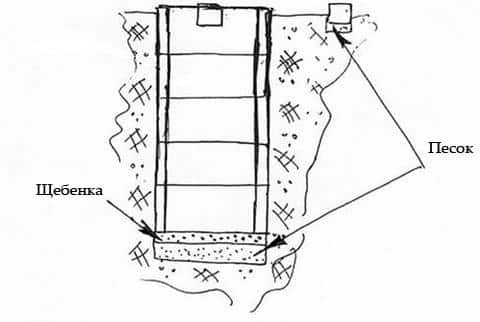

    Вигрібна яма без дна — пристрій, конструктивні особливостіСхема зливної ями

    Після виробляється розрахунок потрібного об’єму резервуара. В середньому, на одну людину береться 500 літрів на добу. Виходячи з цього, відкрита яма підійде сім’ї, що складається з двох осіб і однієї дитини. Оптимальна глибина котловану – 2 метри. Це захистить сток від промерзання і дозволить безперешкодно проводити асенізаторські чищення. Додатково враховується підйом грунтових вод при весняних рухах грунтів.

    Відео по темі:

    Підготовка котловану:

  • Отвір у землі порпатися самостійно або за допомогою спеціальної техніки. Для зміцнення стінок при планованої установці пластикової ємності застосовується металева сітка або заливається бетонний кожух;
  • В якості гідроізоляції може використовувати плівка (нею покривають стінки котловану) або бітум. Їм в рідкому вигляді обробляються зовнішні стінки конструкції (особливо це рекомендується при облаштуванні стоку бетонними кільцями);
  • Від будинку простягаються каналізаційні труби. Вони проводяться під деяким ухилом, щоб забезпечити нормальну швидкість переміщення стоків;
  • Після ізолюється дно. Для засипки рекомендується використовувати щебінь різної фракції – це забезпечить найбільш ефективну фільтрацію рідких відходів. На дно насипається самий дрібний камінь – шар до 10 см, після цього слід трохи більший – 10 див. Верхній складається з самого великого каменю (ламаних цегли, будівельного сміття) – 20 см;

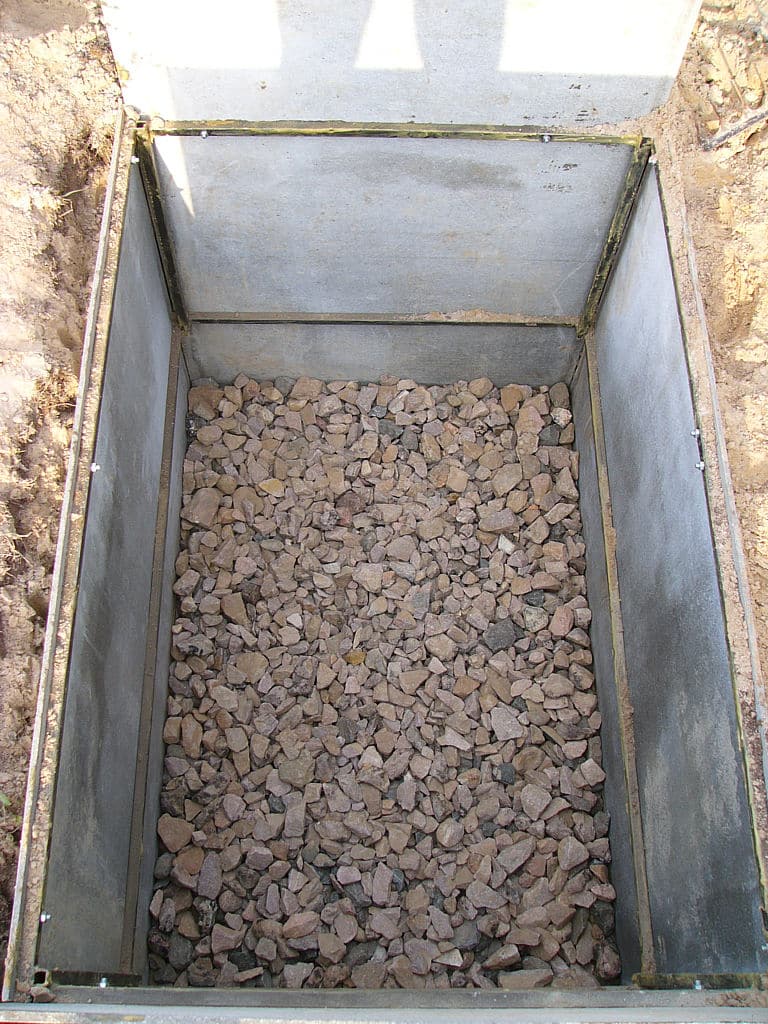

    Вигрібна яма без дна — пристрій, конструктивні особливостіЗасипка дна

  • Якщо грунтові води розташований високо, то перед щебеневої подушкою доцільно буде насипати шар річкового піску.
  • Коли підготовчі роботи закінчені, починається облаштування стінок. В залежності від обраного матеріалу, укладається готовий пластиковий резервуар, цегла, покришки або встановлюються бетонні кільця. Для покришок і бетонних кілець додатково потрібно загерметизувати стики. Шви промащуються герметиком, смолою або цементним розчином.

    Поради по укладанню боковин ями:

  • Покришки найзручніше монтувати, якщо обрізати їх торці. Це допоможе ущільнити стики. Між собою окремі шини з’єднуються болтовими кріпленнями;
  • Цегляна кладка виконується тільки в шаховому порядку. Товщина таких стінок повинна бути не менше 25 сантиметрів; Малюнок приклад відкритої ями з цегли
  • Бетонні кільця мають найнижчий відсоток герметизації. Для попередження протікання шви між ними промащуються розчином, а після бітумом. Для такої вигрібної ями обов’язкова плівкова гідроізоляція;
  • У заздалегідь підготовлені отвори проводяться каналізаційні труби. З резервуара виступають патрубки, які з’єднуються з провідниками з дому. Кріплення здійснюється гнучкими муфтами;

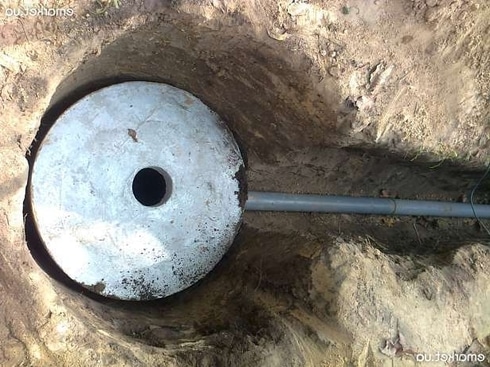

    Вигрібна яма без дна — пристрій, конструктивні особливостіПідключення труб

  • Каналізаційні труби обов’язково захищаються металевими фільтрами. При наповненості резервуара це захистить їх від забруднення;
  • Після цього встановлюється вентиляція і кришка;
  • Виступаюча частина конструкції утеплюється глиною, пензлем, грунтом. Це попередить замерзання верхній частині стоків і зупинка каналізаційної системи. Також обов’язково утеплюються труби з будинку.

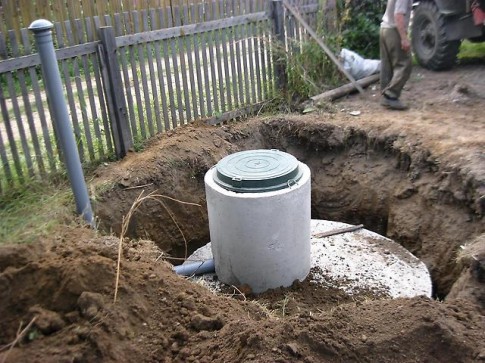

    Вигрібна яма без дна — пристрій, конструктивні особливостіУтеплення виступаючій частині ями

  • Кілька разів в сезон потрібно проводити профілактичний огляд конструкції. Навіть якщо стоки не досягли максимального рівня, двічі в сезон потрібно викликати асенізаторську машину для чищення ями від мулу і твердих мас. Вирішити проблему таких чисток можна за допомогою мікробіологічних та хімічних засобів для вигрібних ям.

    При розчиненні твердих залишків кислотами або спеціальними бактеріями, утворюється рідка маса. Вона легко проходить через фільтруючий дно, не створюючи проблем.

    Як зменшити забруднення ґрунту

    Отруєння грунту присадибної ділянки – найстрашніше, що може трапитися у будь-садівника чи фермера. Щоб цього не сталося, можна реалізувати наступні рекомендації:

  • Організуйте багатокамерну вигрібну яму. Один її відсік буде чорновим – у нього будуть надходити стоки з дому та літнього душу, а другий – відстійником. З нього буде відводитися попередньо очищена вода. Чорнова частина резервуара буде з закритим дном, а чистове – без нього. Це потягне за собою великі витрати, порівняно з однокамерної конструкцією, але зате забезпечить безпеку земляних ресурсів;

    Вигрібна яма без дна — пристрій, конструктивні особливостіБагатокамерна конструкція

  • Якщо грунтові води розташовані глибоко під землею, то можна збільшити глибину відстійника. Це збільшення дозволить обладнати більш захищене дно. Відповідно, збільшиться щебенева і кам’яна подушка, а також прошарок піску. Це буде сповільнювати фільтрації, але проходять стоки будуть значно чистіше.
