Вентиляція вигрібної ями приватного будинку

На приватній ділянці з обладнаним зливним резервуаром часто спостерігається таке неприємне явище, як сморід. Правильно обладнана вентиляція вигрібної ями дозволить повністю вирішити проблему поганого запаху від стоку і скупчення газів в ємності.

Зміст статті

1 Види вентиляції
2 Конструкція вентиляційного проходу
3 Вибір труби для вентиляції
4 Як зробити вентиляцію вигрібної ями

Зміст

Види вентиляції

Будь вентиляція буває двох видів:

Природна. Це природний процес, обумовлений циркуляцією кисню. У вигрібній ямі повітря стиснене, він перебуває під високим тиском. На поверхні землі, навпаки, тиск значно нижче. З-за цього відбувається постійний процес переміщення повітряних мас;

Схема простої природної вентиляції

Примусова. Забезпечується спеціальними вентиляторами, які встановлюються у вигрібній ямі. Додатково у закритому резервуарі монтуються повітряні труби, які при необхідності, підключаються до фановому відводу. Це дозволяє повністю вирішити проблему неприємного запаху і зменшення об’єму вигрібної ями з-за процесів бродіння.

Природна вентиляція є самим простим варіантом облаштування відведення з ями газів. Але, при цьому, вона не відрізняється високою ефективністю. Неприємний запах буде виводитися прямо на поверхню і поширюватися по ділянці, що може викликати деякий дискомфорт проживають.

Для організації примусової вентиляції проводяться інженерні розрахунки. .у них враховується потребная довжина і діаметр повітряного проходу, а також його відстань до фанової труби (якщо така є). Вона обходиться значно дорожче, ніж природна (труби, вентилятори, послуг інженерів), але має більшу ефективність.

Конструкція вентиляційного проходу

Розглянемо особливості примусової вентиляції. При її облаштуванні звичайна кришка замінюється оглядовим люком. У такому люку є можливість облаштувати повітряне вікно. Це отвір не тільки виконує роль відведення відпрацьованого газу, але і забезпечує постійну циркуляцію свіжого повітря. Це вкрай важливо для нормального протікання процесів бродіння.

До верхньої частини вигрібної ями облаштовується додатковий отвір для вентиляційної труби. Фахівці рекомендують вибирати комунікації з пластику – вони більш стійкі до постійного впливу агресивного навколишнього середовища і відрізняються тривалим терміном служби.

До основи труби в ямі підключається вентилятор. Можна використовувати звичайний дефлектор з захисними ковпаками або купити спеціальний пристрій для вигрібної ями. Для підключення до мережі, у стічний резервуар додатково проводиться електричний провід, який безпосередньо з’єднується з контактами вентилятора.

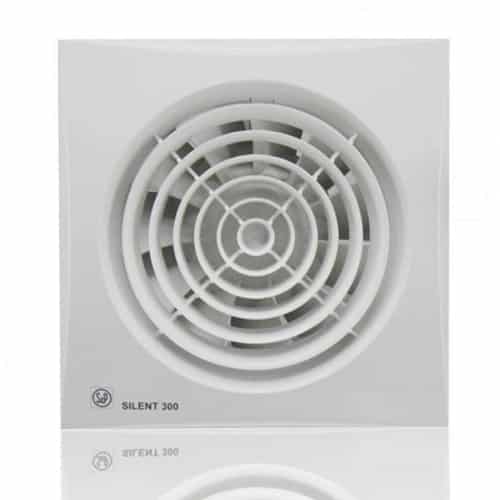

Вентилятор для вигрібної ями

При природній вентиляції використовуються труби, які встановлюються безпосередньо на кришці вигрібної ями. Довжина такої труби може бути різною – це залежить від потрібної ефективності системи. Але глибина суворо нормується – труба встановлюється в злив на 20 см вище максимального рівня наповненості резервуара.

Вибір труби для вентиляції

Вентиляція вигрібної ями легко проводиться своїми руками. Перше, що необхідно розрахувати потрібний діаметр повітряного вікна або вентиляційної труби. Згідно санітарним нормам, швидкість повітряного обміну у вигрібній ямі повинна бути не менше 80 м3/ год. Для забезпечення потрібного рівня обміну рекомендується використовувати труби з діаметром не менше 110 мм Для перевірки правильності обраного діаметра можна скористатися формулою:

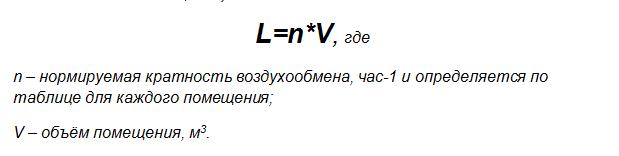

Формула розрахунку потрібного повітрообміну

Врахуйте, що всі отримані показники потрібно округляти в більшу сторону. Потрібна довжина підбирається по таблиці і індивідуальних потреб.

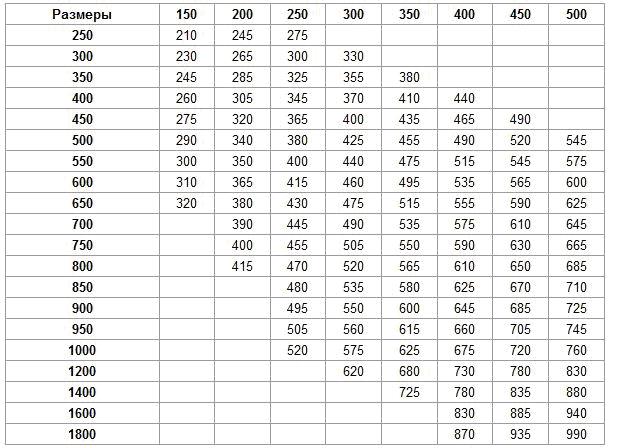

Параметри вентиляційних труб

При виборі висоти вентиляційної труби потрібно враховувати наступне:

Висота вентиляційної труби вигрібної ями повинна збігатися з висотою вентиляційної труби будинку або підключатися до фанової труби. В іншому випадку, та труба, що розташована нижче, буде засмоктувати повітряний потік з вищої. Так, запахи з вигрібної ями зможуть проникнути в будинок;

Якщо в будинку є камін або піч, то дуже важливо також простежити за тим, щоб вентиляція і димар знаходилися на одному рівні. З-за високого тиску в димовідвідної труби в неї не проникне сморід, але вигрібна яма може наповнитися димом. Це негативно вплине на процеси бродіння;

Якщо в будинку не передбачена фанова труба, то вентиляція повинна підніматися над дахом будинку не менше, ніж на 1 метр;

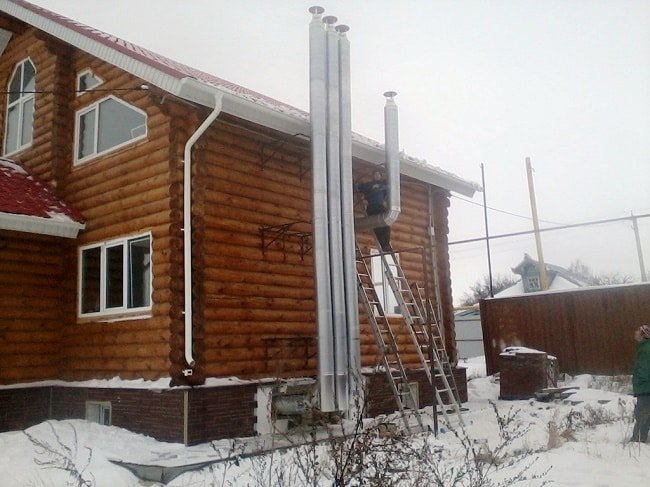

Приклад розташування вентиляційних труб

При виборі висоти для цього відводу враховується вітряні особливості регіону. Якщо у Вашій області спостерігаються часті і сильні шторми, то рекомендується додатково зміцнити відвід.

Як зробити вентиляцію вигрібної ями

Природна вентиляція не вимагає особливого підходу. Для її облаштування в оглядовому люку проробляється додатковий отвір для фанової труби. У нього вставляється патрубок потрібного діаметру. Його верхня і нижня частини захищаються обрешіткою і спеціальними конусами кришками. Чим вище труба, тим інтенсивніше відбуватиметься повітрообмін.

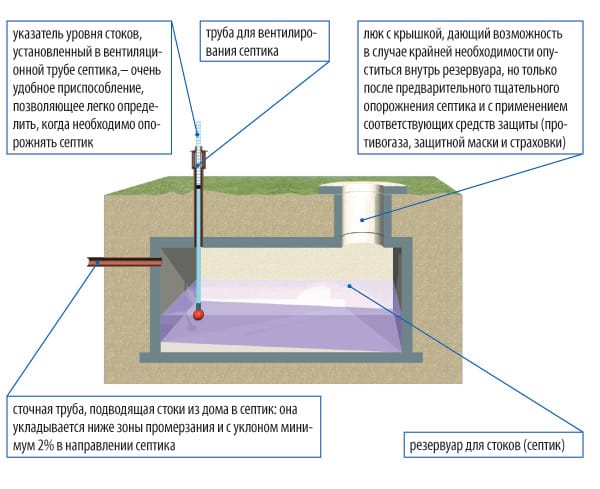

Септик з природною вентиляцією

Щоб провести монтаж вентиляційної системи вигрібної ями своїми руками знадобляться спеціальні інструменти і матеріали для конструювання системи. Це кріпильні вироби (сталеві саморізи потрібного розміру), ніж для різання труби або болгарка зі спеціальним диском, перфоратор для витівки отвори у вигрібній ямі, рівень, рулетка будівельна.

Покрокова інструкція, як самостійно зробити вентиляцію вигрібної ями:

Вимірюється потрібну відстань від крайнього верхнього виступу ями до витяжного каналу. Як вже говорилося вище, також можна відміряти від максимального прогнозованого рівня наповненості стоку. Від верху потрібно відступити не менше 40 сантиметрів, від відхідної маси – 20 сантиметрів;

Стіна резервуара розмічається для просвердлювання. Отвір має повністю відповідати розмірам труби, тому важливо особливо ретельно поставитися до цього етапу роботи. Для зміцнення труб, у місці стику встановлюється жорстка пластикова муфта. Шви обробляються герметиком. У вхід труб обов’язково встановлюється металева сітка. Ця решетування захистить відвід від забруднення фекаліями;

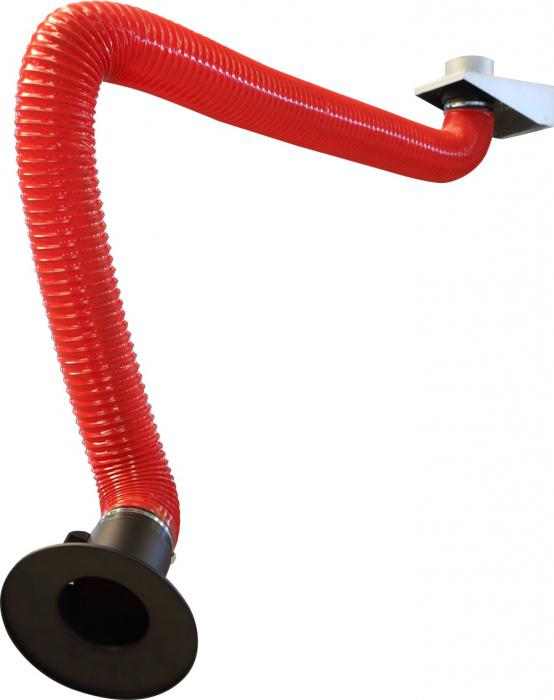

Гнучка труба з муфтою

Після стоку підводиться провід електричного живлення. Рекомендуємо для цього шнура вивести окремий автомат на щитку. Це дозволить в потрібний момент відключити вентиляцію без шкоди інших споживачів;

Монтується В трубу вентилятор. Для його установки використовуються різьбові кріплення – саморізи. Якщо розмір дефлектора менше, ніж діаметр труби, то спочатку виготовляється відповідна рамка для нього;

Після закінчення всіх внутрішніх робіт, до наземної частини труби підключається повітряний висновок обраної висоти. Для його зміцнення можна провести під землею патрубок до фасаду будинку, а вже по стіні будівлі вивести вентиляцію вигрібної ями. Верхня частина відведення обов’язково закривається ковпаком для захисту від опадів і сміття;

Висновок наземної труби

У деяких випадках потужності вентилятора недостатньо. Тоді на трубу встановлюється флюгер, який посилює повітряний потік.

2 рази в рік вентиляційна система очищається від сміття і оглядається на предмет поломок. Особливо ретельно треба перевіряти вентилятор. На його лопатях можуть збиратися невеликі частинки твердих відходів, що буде знижувати ефективність роботи всієї воздухоотводящей системи.
