Ухил каналізаційних труб 50, 100, 110, 160, 200 мм

Облаштування каналізаційної системи вимагає дотримання певних нормативів. Зокрема, дуже важливий правильний ухил каналізаційної труби, який вибирається згідно правил СНиП 2.04.01-85 та 2.04.03-85 (ці документи ви можете подивитися і скачати у мене абсолютно безкоштовно тут), а також довжині комунікаційних трубопроводів.

Зміст статті

  • 1 Як підібрати кут ухилу — кілька можливих варіантів
  • 2 Навіщо взагалі потрібний кут нахилу труби?
  • 3 Як вибрати ухил
    • 3.1 Мінімальний і максимальний ухил каналізації на 1 метр погонний по Сніпу
    • 3.2 Ухил каналізаційної труби 110 мм для зовнішньої каналізації
    • 3.3 Калькулятор розрахунок нахилу каналізації для приватного будинку
  • 4 Використання розрахункового та оптимального рівня наповнюваності

Як підібрати кут ухилу — кілька можливих варіантів

Існує кілька позицій, якими керуються домашні майстри:

  • Зробити кут як можна більш гострим;
  • Зробити ухил мінімальним або взагалі пропустити цей пункт при монтажі каналізаційних стоків;
  • Створювати нахил згідно Сніп, Дсту або спеціалізованими довідниками.
  • На перший погляд, надмірно гострий ухил каналізаційної труби допоможе воді, вимагає очищення, швидше доходити до пункту призначення. Але з іншого боку, при цьому труба піддається шкідливому впливу стоків. З-за того, що вода проходить по каналізації занадто швидко, тверді частинки нечистот, харчові залишки і інше сміття, часто зливається в унітаз, залишаються в трубі. Тому максимальний ухил труби жорстко регламентований. Забігаючи вперед скажу, що він дорівнює 15 см на 1 метр погонний.

    Також проблемою стане замулювання труби. З часом каналізація заб’ється і доведеться працювати над її ремонтом. Термін служби такої системи значно коротше стандартного і становить менше року.

    Мінімальний ухил або його відсутність – це груба помилка при установці каналізаційного трубопроводу. При цьому труба не тільки замулюється, але і практично не очищується природним шляхом.

    Рада експерта:
    Правильніше всього працювати з певними нормативами, в яких вказується співвідношення кута з діаметром і довжиною труби. Звичайно, для цього потрібно багато часу і особлива уважність, але зате після такої кропіткої роботи каналізація прослужить Вам довгі роки.

    Навіщо взагалі потрібний кут нахилу труби?

    Використання кута нахилу каналізаційної труби обов’язково використовувати для того, щоб позбавити себе наступних проблем:

  • При заиливании труби зриваються повітряні сифони, які служать захистом від неприємних запахів в приміщенні;
  • Замулювання магістральної труби загрожує повним порушенням основних функцій каналізаційних відводів, що, по суті, є припиненням роботи системи;
  • Захист підвалу житлового будинку від протікання і проривів залежить від правильності ухилу.
  • Відео по темі:

    Ухили каналізації та їх способи виставлення:

    і відео

    Як вибрати правильний ухил каналізації:

    Також, якщо при безуклоновом монтажі пластику немає проблем з корозією, то у чавунної труби можуть з’явитися діри. Вона почне пропускати воду і нечистоти в підвал.

    Раніше в багатоповерхових будинках каналізації не встановлювалися з ухилом, тому так часті випадки потоплення в квартирі на першому поверсі або прориву всієї каналізаційної системи.

    Як вибрати ухил

    Щоб визначити який повинен бути мінімальний ухил труби, який буде оптимальним для Вас, потрібно знати довжину всієї каналізаційної системи. В довідниках використовуються дані відразу в готовому вигляді, їх зображують у сотих частинах цілого числа. Деяким працівникам складно орієнтуватися в такої інформації без пояснень. Наприклад, інформація в довідниках представлена в такому вигляді як на малюнках нижче:

    Ухил каналізаційних труб 50, 100, 110, 160, 200 ммТаблиця: необхідні ухили і діаметри труб для зливу

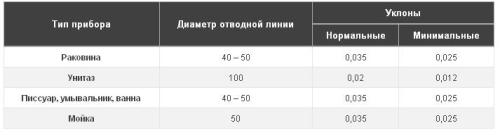

    Ухил каналізаційних труб 50, 100, 110, 160, 200 ммТаблиця: ухили відвідних труб в квартирі

    Мінімальний і максимальний ухил каналізації на 1 метр погонний по Сніпу

    Нижче наведена картинка, на якій показано, мінімальні ухили в залежності від діаметра на 1 метр погонний труби. Наприклад, ми бачимо, що для труби діаметром 110 — кут ухилу 20 мм, а для діаметр 160 мм — 8 мм і так далі. Запам’ятайте правило: чим більше діаметр, тим менший кут нахилу.

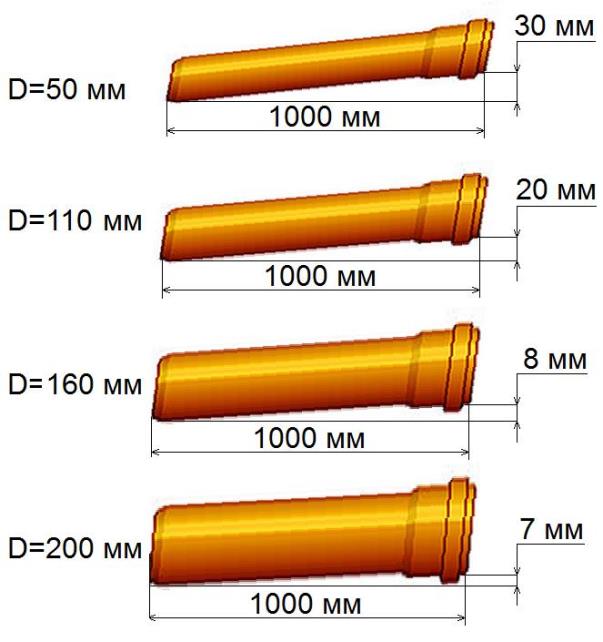

    Ухил каналізаційних труб 50, 100, 110, 160, 200 ммПриклади мінімальних ухилів каналізації на 1 метр за Сніп залежно від діаметра труби

    Наприклад, ухил для труби діаметром до 50 мм і довжиною 1 метр потрібен 0,03 м. Як це визначили? 0,03 – це співвідношення висоти ухилу до довжині труби.

    ЧИТАЙТЕ більш докладно про те як розрахувати ухил каналізаційної труби

    Важливо:
    Максимальний ухил для каналізаційних труб не повинен перевищувати 15 см на 1 метр (0,15). Винятком є ділянки трубопроводів, довжина яких менше 1,5 метра. Іншими словами, наш ухил завжди лежить в діапазоні від мінімального (представленого на картинці вище) до 15 см (максимального).

    Ухил каналізаційної труби 110 мм для зовнішньої каналізації

    Припустимо, потрібно розрахувати оптимальний нахил для поширеною труби 110 мм, яка використовується в основному в системах зовнішньої каналізації. Згідно ГОСТ ухил для труби діаметром 110 мм становить 0,02 м на 1 метр погонний.

    Щоб розрахувати загальний кут, потрібно довжину труби помножити на ухил, зазначений у СНиП або ГОСТ. Вийде: 10 м (довжина каналізаційної системи) * 0,02 = 0,2 м або 20 див. Значить різниця між рівнем установки першої точки труби і останній – 20 див.

    Калькулятор розрахунок нахилу каналізації для приватного будинку

    Пропоную вам протестувати онлайн калькулятор розрахунку ухилу каналізаційних труб для приватного будинку. Всі розрахунки носять приблизний характер.

    Діаметр труби50мм110мм160мм200мм

    Розрахований ухил:

    Рекомендований ухил:

    Вихід з дому
    нижче рівня земліна глибині смГлибина входу труби в септик
    або центральну каналізацію смВідстань до септика
    тобто довжина труби м

    Під діаметром труби розуміється діаметр труби, яка веде відразу в зливну яму або загальну систему каналізацію (не плутати з фанової).

    P. S. Всі питання та побажання щодо даного калькулятора можете задавати нижче в коментарях до даної статті.

    Використання розрахункового та оптимального рівня наповнюваності

    Також у пластиковій, азбестоцементної або чавунної каналізаційної труби обов’язково повинен бути розрахований рівень наповненості. Це поняття визначає, якою повинна бути швидкість руху потоку в трубі, щоб вона не засмітилася. Природно, від наповненості також залежить ухил. Обчислити розрахункову наповненість можна за допомогою формули:

    Y=H/D, де

    • Н – рівень води в трубі;
    • D – його діаметр.

    Мінімальний допустимий СНиП 2.04.01-85 рівень наповнюваності, згідно Сніп — Y=0,3, а максимальний Y=1, але у такому разі каналізаційна труба повна, а, отже, ухилу немає, значить потрібно вибирати 50-60%. На практиці розрахункова наповнюваність лежить в діапазоні: 0,3<Y<0,6. Цей коефіцієнт, часто приймають за 0,5 або 0,6 і вважають їх оптимальними. Багато чого залежить від матеріалу труби (чавун і азбест швидше наповнюються з-за високої шорсткості внутрішніх стінок).

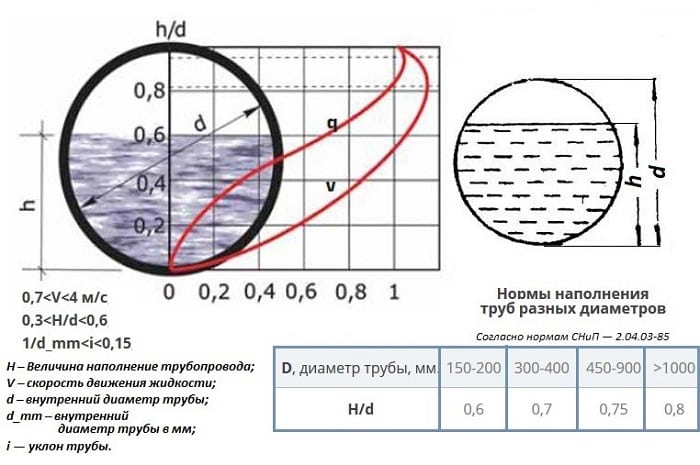

    Ухил каналізаційних труб 50, 100, 110, 160, 200 ммГідравлічний розрахунок на наповнюваність і кут нахилу

    Ваша мета – розрахувати максимально допустиму швидкість для влаштування каналізаційного стоку. Згідно Сніп, швидкість руху рідини повинна бути не менше 0,7 м/с, що дозволить відходів швидко проходити повз стінок, при цьому не прилипаючи.

    Приймемо H=60 мм, а діаметр труби D=110 мм, матеріал — пластмаса.

    Отже, правильний розрахунок виглядає так:

    60 / 110 = 0,55 = Y – це рівень розрахованої наповненості;

    Далі використовуємо формулу:

    K ≤ V√ y, де:

    • К — оптимальний рівень наповненості (0,5 для пластмасових і скляних труб або 0,6 для чавунних, азбестоцементних або керамічних труб);
    • V — швидкість руху рідини (мінімально беремо 0,7 м/с);
    • √Y – квадратний корінь розрахункової заповнюваності труби.

    0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – розрахунок вірний.

    Остання формула є перевірочної. Перша цифра – це коефіцієнт оптимальної наповненості, друга після знаку рівності – це швидкість руху стоків, третя – це квадрат від рівня наповненості. Формула нам показала, що швидкість ми вибрали правильно, тобто мінімально можливу. У теж час збільшити швидкість ми не можемо, так як порушиться нерівність.

    Також кут можна виражати в градусах, але тоді Вам буде складніше переходити на геометричні величини при встановленні зовнішньої або внутрішньої труби. Таке вимірювання надає більш високу точність.

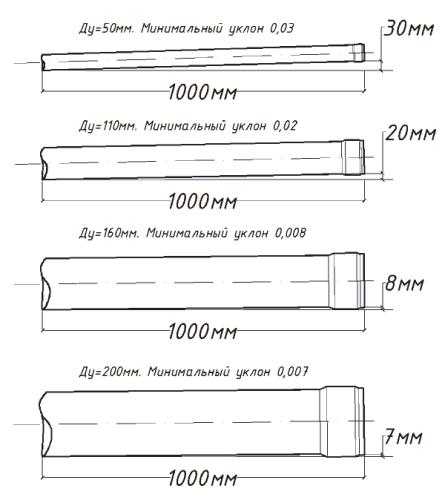

    Ухил каналізаційних труб 50, 100, 110, 160, 200 ммУхил каналізаційних труб схематично

    Таким же чином нескладно визначити ухил зовнішньої підземної труби. У більшості випадків, комунікації зовнішнього типу мають великі діаметри.

    ЧИТАЙТЕ ТАКОЖ: діаметри каналізаційних пластикових труб: таблиця

    Отже на метр буде використовуватися більший ухил. При цьому є ще певний гідравлічний рівень відхилення, який дозволяє зробити ухил трохи меншим, ніж оптимальний.

    Резюмую скажімо, що згідно з СНиП 2.04.01-85 пункт 18.2 (норма при установці систем відведення води), при влаштуванні кута каналізаційних труб приватного будинку, потрібно дотримуватися таких правил:

  • На один погонний метр у труби з діаметром до 50 мм, потрібно виділяти по 3 см ухилу, але при цьому трубопроводів з діаметром 110 мм знадобиться 2 см;
  • Максимально допустиме значення, як для внутрішньої, так і для зовнішньої напірної каналізації – це загальний ухил трубопроводу від підстави до кінця 15 см;
  • Норми СНиП вимагають обов’язкового врахування рівня промерзання грунту для установки зовнішньої каналізаційної системи;
  • Для визначення правильності обраних кутів необхідно проконсультуватися з фахівцями, а також перевірити вибрані дані за формулами вище;
  • При монтажі каналізації у ванній, можна зробити коефіцієнт наповненості, відповідно і ухил труби, самим мінімальним. Справа в тому, що з цієї кімнати вода виходить переважно без абразивних частинок;
  • Перед роботою потрібно обов’язково складати план.
  • Рада експерта:

    Не варто плутати методику встановлення каналізаційних труб в квартирі і будинку. У першому випадку часто використовується вертикальний монтаж. Це коли від унітазу або душової кабінки встановлюється вертикальна труба, а вже вона переходить в магістральну, виконану під певним ухилом.

    Такий спосіб може бути застосований, якщо, приміром, душова або умивальник знаходиться на горищі будинку. У свою чергу, укладання зовнішньої системи починається відразу ж від кілець унітазу, септика або умивальника.

    Щоб при установці витримати потрібний кут, рекомендується заздалегідь копати траншею під ухилом, а за неї натягнути мотузку. Теж саме можна зробити і по підлозі.
