Установка кульового крана на стояки

Запірна арматура використовується практично в будь-якому житловому та промисловому приміщенні. Установка кульового крана може здійснюватися в грубку автомобіля, на стояки водопроводу та інші відводи, де необхідно контролювати потік води.

Принцип роботи

Установка кульового крана на стоякиФото — з електроприводом

Кульовий кран являє собою запірну арматуру, де затвором виступає металевий або гумовий кульку. Він з’єднаний з важелем або спеціальним пристроєм, який контролює його стан (редуктор, пневмо – або електропривод). Кулька має отвір, який має за розміром співпадати з діаметром підключеної труби. При повороті і відкриття пристрої ці отвори збігаються і починається надходження води. Якщо повернути важіль в іншу сторону – потік зупиняється.

В квартирах, будинках і приміщеннях підсобного призначення використовується важільний механізм, але для контролю роботи пристрою на відводах великого діаметра необхідно застосування приводів. Головним достоїнством такого механізму є те, що можна однією ручкою проводити контроль гарячої та холодної води.

Іноді кульові крани навіть встановлюються в грубку автомобіля ВАЗ для контролю антифризной рідини. Але це не найкращий вихід – під кулька забивається пил і грязь із-за чого значно скорочується термін його експлуатації.

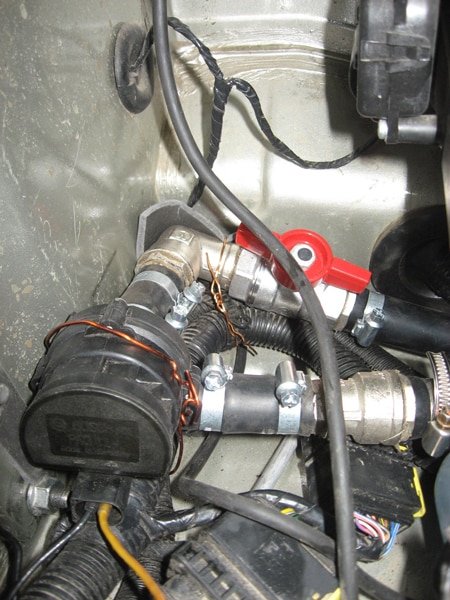

Установка кульового крана на стоякиФото — кран на пічку

Види кульових кранів:

  • Фланцеві. Монтуються на комунікації великого діаметру. Відмінною рисою є наявність біля запірного кульки додаткового ущільнювального елемента, який забезпечує максимальний рівень герметизації. Тому можуть використовуватися для перекачування газових і нафтопродуктів, отопітеля і встановлюватися на теплопреобразователи;

    Установка кульового крана на стоякиФото — фланцевий

  • Штуцерные. Найпоширеніші. Можуть безліч разів демонтуватися, запірний механізм може бути як статичного, так і плавного типу установки;

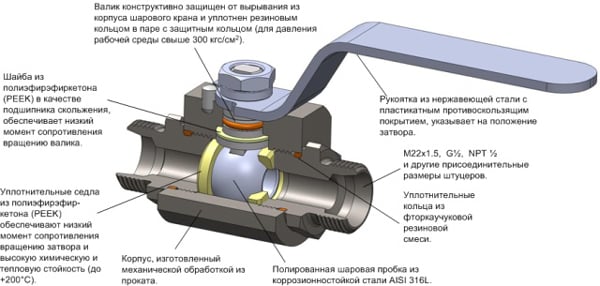

    Установка кульового крана на стоякиФото — конструкція штуцерної моделі

  • Приварний. Встановлюється лише один раз, застосовується в магістральних водогонах, в умовах підвищеного тиску напору і якщо потрібна бесколодезная установка.
  • За матеріалом корпусу бувають пластикові та металеві (мідні, нержавіючі, сталеві). Перші необхідні в особливих умовах роботи, наприклад, де тиск перевищує 10 бар.

    Установка кульового крана на стоякиФото — гумовий запор

    Монтаж

    Правильна установка кульового крана може легко проводитися своїми руками. Розглянемо кілька варіантів монтажу пристрою.

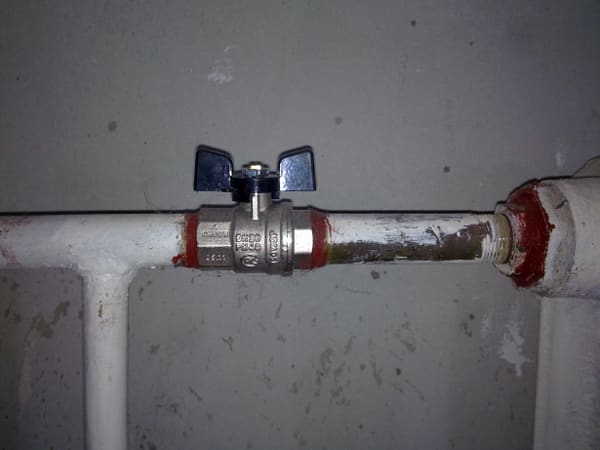

    Установка кульового крана на стоякиФото — накручування на радіатор

    Монтаж на трубу:

  • Спочатку потрібно злити воду з усієї системи. Для цього відключіть водопостачання та відкрийте вентилі;
  • Перед початком роботи потрібно вибрати пристрій. Можна купити кульові крани з двосторонньої зовнішньої або внутрішньої різьби, моделі, де з однієї сторони з’єднання-американка, а з іншого – різьблення і т. д. Крім цього врахуйте, що розмір отвору крана повинен обов’язково збігатися з діаметром комунікації;
  • На місці встановлення майбутнього водопровідного трійника трубу необхідно розрізати і підготувати. В залежності від типу на ній нарізається різьба або просто відведення очищається від бруду та пилу (при демонтажі старої арматури);
  • Вкручування здійснюється за допомогою розвідного ключа. При цьому важливо стежити за напрямком різьби і силою натиску. Не можна сильно пережимати пристрій, інакше він може викривити і буде порушена герметизація системи;
  • На різьбі крана обов’язково намотується ущільнювальна стрічка або наноситься спеціальна паста. Це необхідно зробити для захисту різьбового з’єднання і забезпечення максимально щільного прилягання відводів;
  • Фум-стрічка (ущільнювач) намотується не менше, ніж 5 оборотів;
  • Накручування вироби на стояк, відведення опалення або будь-яку іншу комунікацію проводиться тільки на 5 повних обертів різьби. При меншій кількості не буде потрібного з’єднання, а при більшому може утворитися стик, на якому буде збиратися різний сміття з водопровідної системи.
  • Коли накручування закінчено, потрібно додатково перевірити місце з’єднання і включити водопостачання. Якщо з нижнього відділу крана потекла вода, то його треба зняти і перевірити сальник (деякі недобросовісні виробники продають пристрої взагалі без них). В окремих випадках його доводиться встановлювати самому або додатково ущільнювати мотузкою з льону або спеціальними наповнювачами.

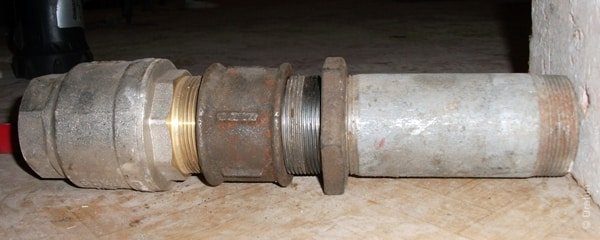

    Установка кульового крана на стоякиФото — вкручування

    Поради по установці штуцерного кульового крана:

  • Якщо різьблення входить дуже легко, то намотайте ще ущільнювальної стрічки. При достатній кількості «фум» арматура повинна угвинчуватися з невеликим зусиллям;
  • Рідкий ущільнювач використовується тільки для пристроїв з діаметром менше 5 сантиметрів, приміром, відводів умивальника або мийки;
  • Схема намотування стрічки дуже проста – потрібно накручувати її в тому ж напрямку, що і угвинчується різьблення;
  • Не можна сильно тиснути при накручуванні крана – відвід може лопнути.
  • Установка фланцевої моделі здійснюється аналогічно, різниця полягає лише в більшому діаметрі відведення та розмірі арматури. Варто пам’ятати, у фланцевих моделях рекомендується обов’язково використовувати додаткові гумові ущільнювачі на місці стику запору і труби.

    Відео по темі:
    [relatedYouTubeVideos max=”3″]

    Як встановити приварний кран

    З одного боку, цей процес установки значно простіше, ніж різьбовий – не потрібно нарізати різьбу і обробляти її ущільнювачами. Інструкція, як проводиться установка кутового приварний кульового крана:

  • Отмеривается ділянку на трубі, де буде проведений монтаж. Певний відрізок видаляється, зріз очищається і знежирюється;
  • Кран встановлюється і центрується. Для цього можна використовувати як підручні засоби, так і спеціальні пристосування. Наприклад, можна застосувати металеву арматуру або затискач-хомут з широкою дужкою. Після розігрівається зварювальний апарат;
  • Залежно від матеріалу, з якого виготовлена труба, можуть знадобитися додатково з’єднувальні муфти. Вони надягають на трубу, в них встановлюється кран і проводиться зварювання;
  • Після закінчення роботи деякий час не можна крутити кран і включати воду – він повинен попередньо охолонути. При необхідності демонтажу труба просто розрізається, з неї дістається кран, і на його місце приварюється або угвинчується іншого.

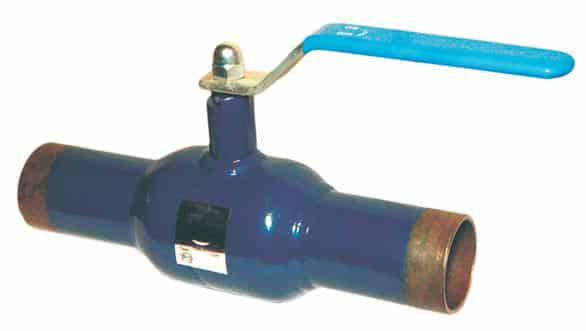

  • Установка кульового крана на стоякиФото — сталевий приварний

    Такий тип з’єднання нагоді для підземної розводки труб, монтажу під килим або встановлення системи опалення. Ціна приварний кульового крана декілька вище, ніж штуцерного, тому з його використанням загальний кошторис буде трохи менша, ніж при роботі з різьбовими з’єднаннями.
