Трубопроводи каналізації з поліетиленових труб

Для колекторних і водопостачальних систем застосовуються різні типи комунікацій. Великим попитом користуються напірні та безнапірні труби каналізації, які можна використовувати як для внутрішньої системи відводу води, так і для зовнішнього.

Зміст

Особливості

Поліетилен – це універсальний матеріал, він використовується для кабельної продукції (телефонного, інтернет, телевізійної). Н відомий міцністю, еластичністю, довговічністю.

Цей тип комунікацій виготовляється з матеріалу ПНД і ряду спеціальних марок поліетилену високої якості: ПЕ63 і ПЕ 80. Завдяки такому сплаву, ці труби мають високий поріг максимального тиску, відмінно переносять перепади температур, відрізняються довговічністю і доступною вартістю.

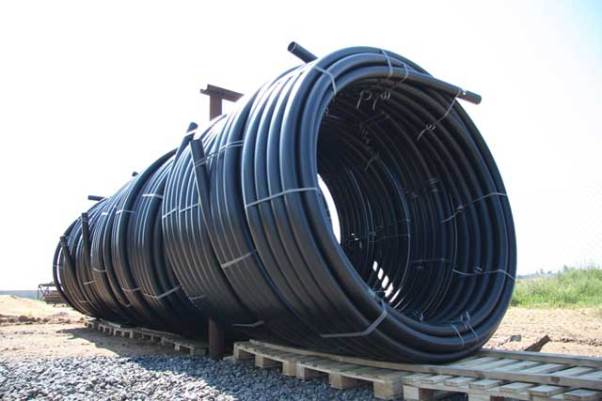

Фото: поліетиленові труби

На відміну від поліпропіленових труб або їх аналогів з ПВХ, поліетиленові комунікаційні матеріали не втрачають своєї еластичності при перепадах температури, тому їх можна використовувати як для зовнішньої, так і для внутрішньої каналізації. Переваги поліетиленових труб для системи каналізації:

Легкість, для їх монтажу не потрібно використовувати складні підйомні механізми;

Міцність. Ці труби дуже еластичні і відмінно переносять фізичний вплив;

Довговічність. Середній термін служби поліетиленових комунікацій – 50 років. На відміну від металевих з’єднань, всередині поліетилену не накопичуються солі і мінерали, він не схильний до корозії;

Стійкість до агресивних середовищ. Цей показник дуже важливий, якщо Ви живете в районі з частими кислотними опадами;

Низька горючість;

Формостійкість. Ще однією проблемою під час різких перепадів температур є те, що пластикові труби «гуляють№ — змінюють місце свого становища. Якщо Ви для їх утеплення будете використовувати азбест або інші тверді склади – то пластикові комунікації можуть їх розламати. При цьому поліетиленові труби не схильний до такої деформації.

Як вибрати

Для безнапірної і напірної каналізації потрібні різні поліетиленові труби. Ці системи є принципово різними, тому для їх установки потрібно використовувати різні комунікаційні матеріали.

Напірна каналізація – це вид примусового відводу води, найчастіше з цією метою в систему встановлюється спеціальний насос. Така конструкція необхідна в тому випадку, якщо у Вас немає можливості забезпечити природний відтік рідини (каналізація в багатоповерховому будинку, будівля знаходиться в низині).

Напірні поліетиленові труби

Напірна каналізація – це відведення води від будинку самопливом, відповідно, в системі не утворюється високого напірного тиску. Цей вид комунікації використовується в основному для невеликих дачних будинків, приватних котеджів, які розташовані на висоті.

Для напірної каналізації необхідно використовувати поліетиленові труби з робочим діаметром 110 мм. Визначити потрібні комунікації можна за допомогою маркування на них. Позначення напірних труб складається з найменування виробника, дати виготовлення виду поліетилену, Госту, діаметра, товщини стінок та інших параметрів.

До безнапірним зовнішніх каналізаційних систем висувають набагато менше вимог, тут підходять труби з меншим діаметром. Часто використовуються полівінілхлоридні комунікації, поліетиленові невеликого діаметру. Їх легко визначити за забарвленням труби – вона оранжевого кольору.

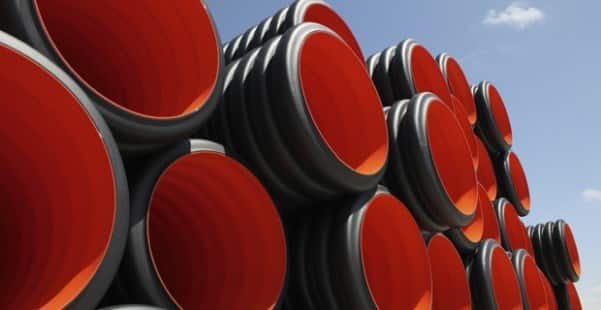

Рифлені труби з поліетилену

Крім цього, зараз великою популярністю користуються у майстрів рифлені або спиральновитые труби ПЕ. Їх особливістю є гофрована зовнішня стінка гладка внутрішня. Кільця гофри допомагають збільшити жорсткість комунікацій і продовжити їх термін служби. Технічні характеристики гофрованих труб ПЕ:

Між кільцями встановлені спеціальні прокладки – ущільнювачі з еластомеру. Ці деталі упрочняют трубопровід і забезпечують абсолютну герметичність з’єднань;

Всередині комунікацій також розташовані прокладки з особливою формою, вони необхідні для запобігання проникнення в систему ґрунтових вод;

Термостабільність труб ПЕ не менше 20 хвилин при температурі понад 200 градусів;

Максимальний тиск – 165 Мпа;

Стійкість при максимальному тиску і температурі 80 градусів – 1000 годин.

Придбати якісні поліетиленові труби можна тільки у фірмових магазинах, ми не рекомендуємо купувати складові для каналізаційних систем на стихійних ринках або з рук.

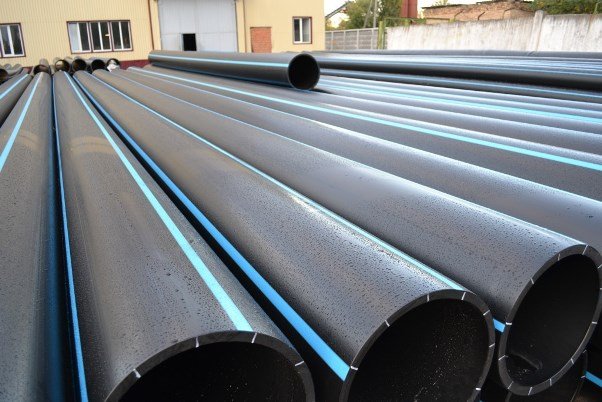

Фото: поліетиленові труби для каналізації

Установка

Для облаштування внутрішньої системи напірної каналізації, Вам знадобляться трубопроводи з поліетиленових труб. Перед початком роботи необхідно розробити проект, за яким буде здійснюватись будівництво. За допомогою креслень Ви зможете розрахувати кількість сполук, поворотів і загальну необхідну довжину труб.

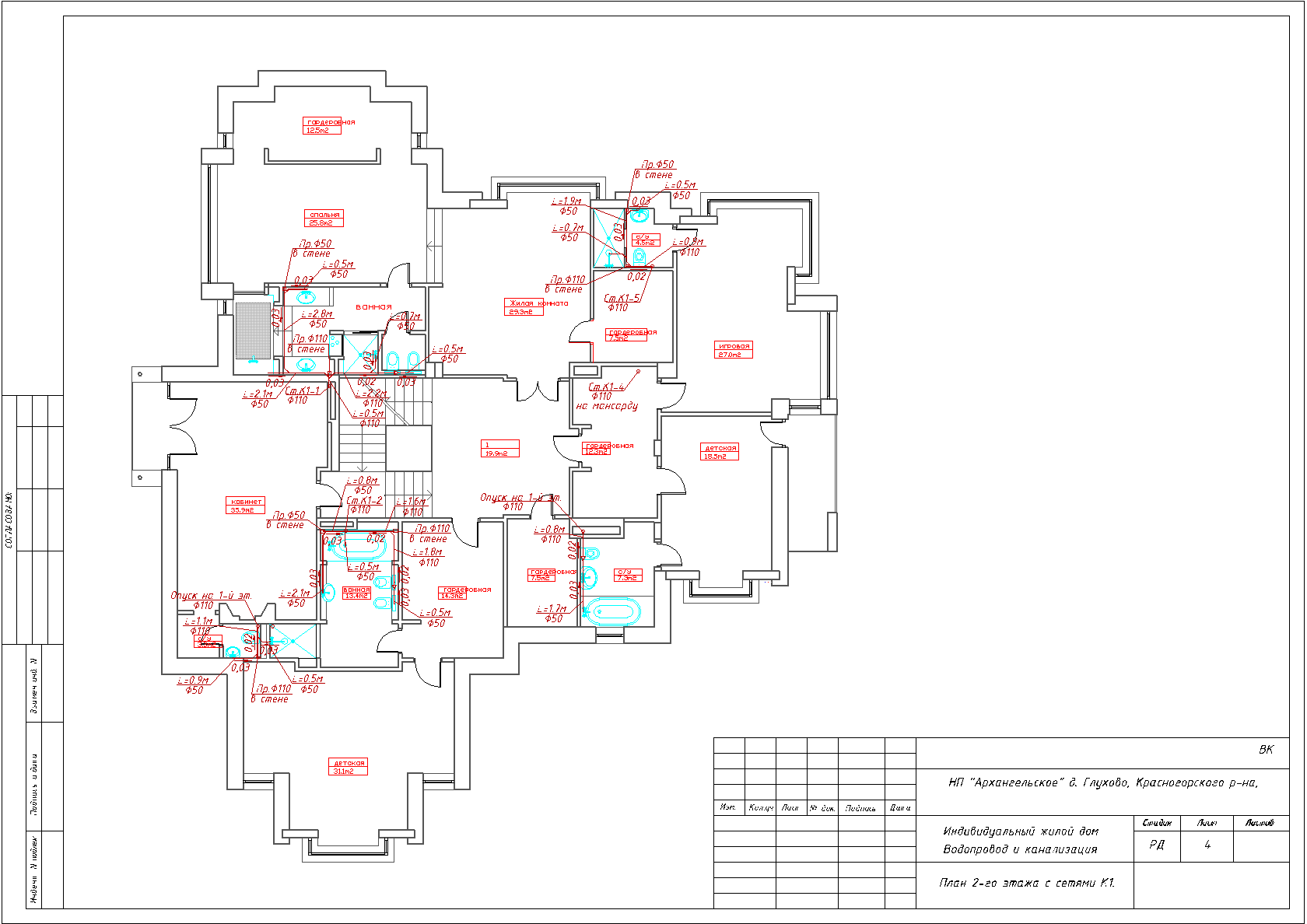

Схема каналізації

В залежності від діаметру комунікації, з’єднання може бути змінена:

З розміром труби до 110 мм, необхідні спеціальні компресійні фітинги;

При перерізі труби понад 110 мм, потрібно з’єднувати окремі частини водопроводу зварюванням або терморезисторними фітингами;

При організації зовнішньої системи потрібно використовувати фланцеве з’єднання.

З’єднувати пластикові поліетиленові труби для каналізації можна роз’ємним способом і неразъемным. Тут кожен господар вирішує сам для себе. При неразъемном з’єднанні Ви можете не турбуватися про порушення герметичності стику. Але якщо Вам потрібно буде терміново перевірити трубу, то знадобиться розбирати всю каналізацію. При рознімної стику легше буде усунути протікання в разі проблеми, але також Ви будете більш схильні до прориву труби.

Покрокова інструкція зварювального з’єднання поліетиленових труб:

Коли Ви вибрали діаметр для труб, потрібно їх встановити в стикувальних машину. Вона зображена на фото нижче. Цей механізм необхідний для забезпечення точності кріплення. Центратор максимально точно центрує труби, утворюючи щільний стик;

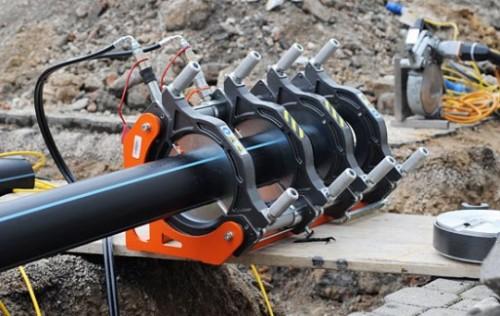

Центратор

Після цього з’єднання очищається від пилу, бруду і жиру за допомогою серветок;

Далі, потрібно нагріти зварювальний інвертор для поліетиленових труб. У ньому фіксується з’єднання і нагрівається до певної температури. Під час зварювання відбувається дифузія молекул різних частин труби, внаслідок чого утворюється міцне і нероз’ємне з’єднання.

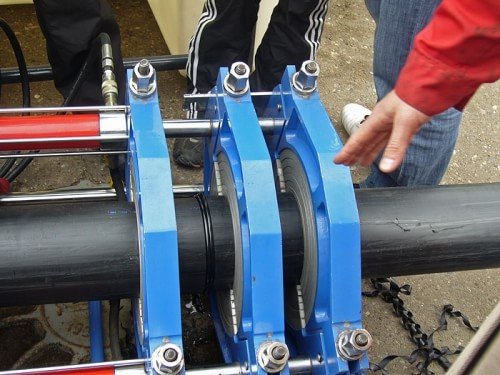

Стикова зварювання

Місця швів обробляються для усунення зайвої пластмаси. Багато заводи, що виготовляють труби великого діаметру, рекомендують для своєї продукції використовувати спеціальні электромуфтовые роз’єми. У них такий же спосіб кріплення, як і при зварюванні, тільки на з’єднання надівається не центратор, а муфта.

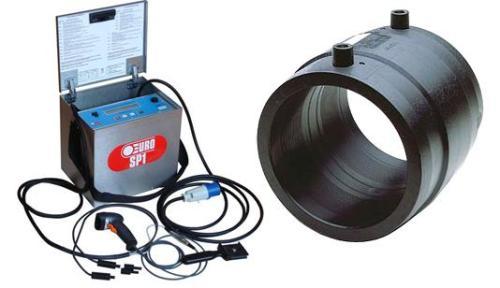

Муфта і зварювальний апарат для ПЕ труб

Для організації безнапірного водопроводу або зливової системи, частіше використовують поліетиленові труб для каналізації і фітинги.

Інструкція по установці роз’ємного з’єднання:

Підготуйте труби для кріплення. Для цього очистіть їх від бруду і пилу;

В залежності від того, низького або високого тиску Вашої каналізація, потрібно встановити вибрані фітинги на труби. Для тиску до 25 атм використовуються цангові затискачі, для більш високого компресійні;

Після на одну сторону труби встановлює фітінг, а друга просовується у утворене з’єднання;

Попередньо місця стиків потрібно обробити герметиками;

Затягуючи фітинги потрібно користуватися спеціальними пристосуваннями, але намагайтеся сильно не затискайте їх, щоб не порушити систему відведення води.

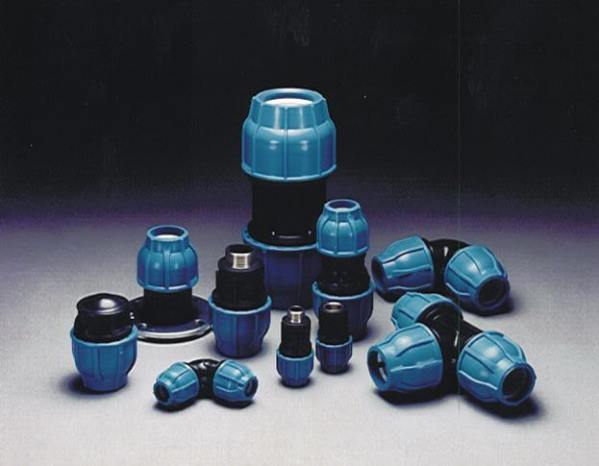

Фітинги для поліетиленових труб

Вартість поліетиленових труб для каналізації залежить від того, хто виробник (іноземні або вітчизняні компанії), а також який діаметр комунікацій. Ціна може змінюватися від відповідності виробу ГОСТу. Приблизний прайс-лист для труби ПЕ з н/д 110 мм – 180 р/м. п., 125 мм – 236 н/м. п., 140 мм – 230 р/м. п.
