СНиП: дренаж, правила його пристрою, складання проекту

Для будь-якого будівельного процесу дуже важливо дотримувати правила і встановлені нормативи. Згідно з вимогами СНиП, дренаж повинен знаходитись від будинку на певній відстані, а його пристрій відповідати всім технічним нормам.

Що таке СНиП?

СНиП – це абревіатура, утворена від «Будівельні норми і правила». Згідно з цим зводів визначаються вимоги різних організацій до виконання каналізації, водовідведення, різні споруд та інших інженерних споруд. В СНиП враховуються ергономічні, економічні, архітектурні, технічні характеристики, які повинні бути виконані.

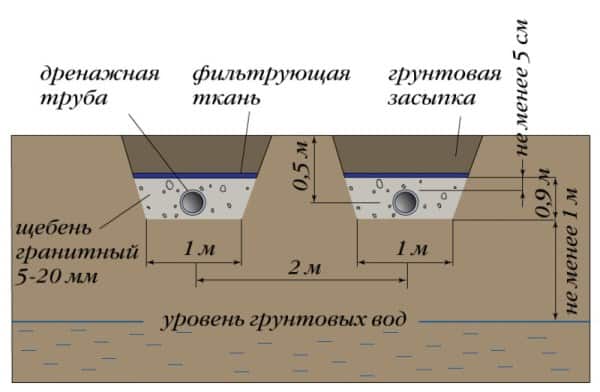

СНиП: дренаж, правила його пристрою, складання проектуПроект дренажу по СНиП

Навіщо дотримуватися СНиП, якщо каналізація, дренаж або будь-яка інша комунікація отже працює:

  • Будь-яке будівництво потрібно узаконювати, будь-то спорудження прибудови біля будинку або розведення каналізаційного трубопроводу. Якщо Ви не дотримувалися норми, які озвучені в регламентує документі – то проект не буде законним. Державні організації можуть змусити перебудовувати трубопровід або навіть оштрафувати Вас;
  • Сніп не тільки допомагає правильно побудувати дренажні системи, але й сприяє певної економії. У документі позначені багато готові рішення для проектування водовідведення, найменш затратні для господаря;
  • Комунікація, виконана за певними нормами, більш ефективна і довговічна. Вона менш схильна до негативного впливу грунтових вод, порушення герметизації або іншим чинникам.
  • Що повинно бути в проекті

    Перед тим, як починати будь-яке будівництво, необхідно розробити креслення. Згідно з вимогами СНиП, проект дренажу фундаменту повинен включати в себе:

  • Схему колодязів, розташування дренов (труб), утеплення;

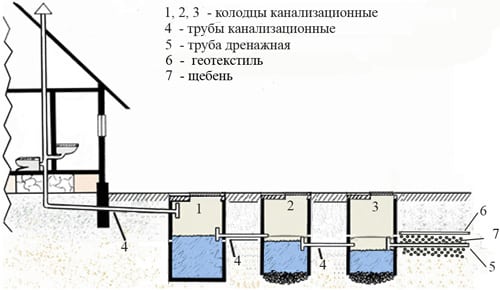

    СНиП: дренаж, правила його пристрою, складання проектуПристрій септика згідно з вимогами снип

  • Геометричні дані про дренажній системі: ухил канави, розміри траншей, відстані між збірними деталями системи;
  • Діаметр використовуваної труби, розміри колодязів;
  • Використовуються кріпильні матеріали.

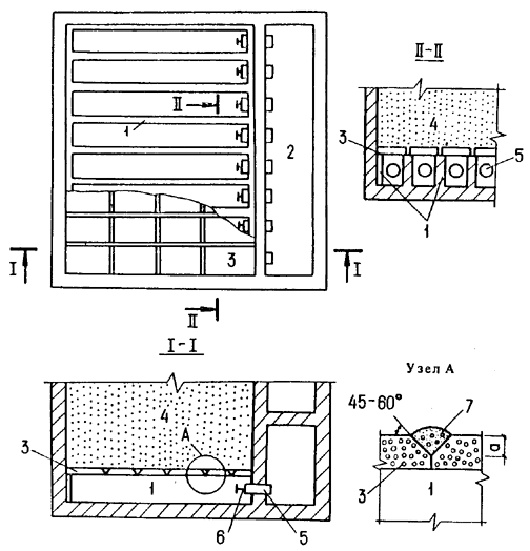

    СНиП: дренаж, правила його пристрою, складання проектуПриклад креслення дренажної системи з бетонних плит

  • Отримана схема допоможе зробити розрахунок затрачуваних матеріалів, розробити кошторис та затвердити проект в певних державних установах. Крім цього, згідно Сніп, пристінний дренаж фундаменту також враховує загальний ухил ділянки, кількість середньорічних опадів, рівень промерзання землі і грунтових вод.

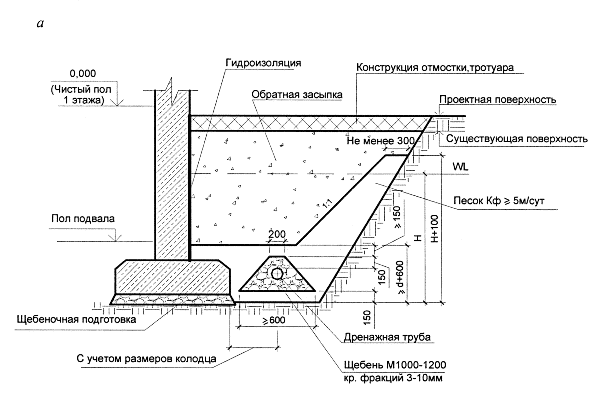

    СНиП: дренаж, правила його пристрою, складання проектуКреслення дренажу підвалу

    Наступний крок – це встановити згідно схеми водовідведення. Незалежно від того, використовується закрита або відкрита дренажна система, перед установкою стоку потрібно виконати наступні операції:

  • Очистити ділянку землі, на якому буде розташовуватися дренаж. Потрібно прибрати будівельне сміття і каміння, які можуть пошкодити труби, усунути рослинні насадження з великими корінням і передбачити, щоб коріння дерев не прорвали траншею;
  • Мінімальна глибина траншеї – це максимальна глибина промерзання грунту. В ідеалі потрібно робити канаву такої глибини, щоб її дно знаходилося трохи нижче рівня замерзання. Якщо проігнорувати це правило в холодну пору року дрен замерзне і навесні не встигне розтанути. Згодом, функціональність дренажної систем буде порушена;
  • Стінки глибокого дрена в обов’язковому порядку закріплюються і утеплюються. Іноді майстри використовують геотекстиль щоб утеплити безпосередньо труби, але в північних районах набагато зручніше облаштувати утеплення в канаві;
  • В дренажній системі закритого типу має поєднуватися кілька типів щебеню, різного за розміром фракції. Для засипки нижнього рівня застосовується камінь великого діаметру, поступово його розмір зменшується з наближенням до поверхні землі;
  • Укладання труби проводиться тільки на піщану подушку, це потрібно для утворення на дні канави своєрідного фільтра, не пропускає воду;
  • Підземний дренаж може являти собою складну систему, що складається з численних стоків і магістралей або більш просту, периметральну. Перша використовується на великих заболочених ділянках землі, в той час як друга необхідна для осушення фундаменту і розміщується навколо будинку;

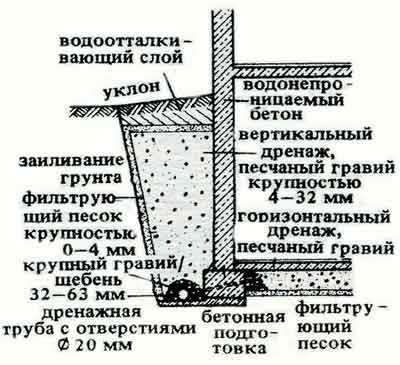

    СНиП: дренаж, правила його пристрою, складання проектуСхема пристінного дренажу

  • Допустимий рівень закладання дренажу залежить від рівня грунтових вод. Але потрібно враховувати те, що стічна канава повинна розташовуватися саме в низькій точці ділянки;
  • При цьому дренажний колодязь або септик знаходиться ще нижче канави, під кутом не менше 20 градусів;
  • Якщо облаштовуєте систему відводу стічної води на поверхні, то обов’язково наявність кондиціонера. Він являє собою найчастіше металеву сітку, яка фільтрує дощову або талу воду від листя та інших засмічень;
  • Після закінчення всіх будівельних робіт, потрібно обов’язково засипати траншею в цілях безпеки. Якщо використовуються зовнішні дрени, і на поверхні повинна залишитися відкрита канва, то потрібно встановити містки або інші перекриття. Для осушувальної системи, глибина якої від 1 метра застосовується ґрунтова засипка. Для цього земля просіюється і насипається на канаву гіркою;
  • СНиП дозволяють установку дренажу навколо будинку на відстані 1,5–2 метри від крайньої стіни будівлі.
  • Геометричне проектування

    Монтаж дренажної системи також виконується згідно певним правилам. Конструкція системи контролюється не тільки СНиП, але і ГОСТ 1839-80. Що вказується в нормативах:

  • Мінімальний рівень залягання горизонтального дрена залежить від рівня грунтових вод, але за визначенням глибина знаходиться в межах 70-150 сантиметрів;
  • Ширина траншеї повинна бути в межах 25-50 см;
  • Прокладку дрена потрібно проводити по схилу. Врахуйте, що траншея теж має певний нахил – 2 см на кожен метр;

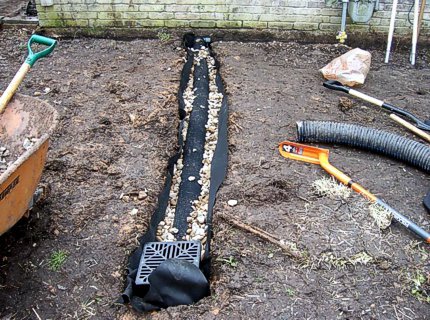

    СНиП: дренаж, правила його пристрою, складання проектуПриклад встановлення дрена

  • Для обліку перепаду стічних вод і контролю роботи дренажної системи, потрібно встановлювати септики. Це колодязі, які монтуються в найнижчій точці осушувальної системи. Вони можуть бути закриті і відкриті, і виготовлятися з поліпропілену, бетонних кілець, металу і т. д.;
  • Потім на дно траншеї встановлюється утеплювач (плівка, текстиль, геотекстиль, хмиз), і монтуються труби;

    СНиП: дренаж, правила його пристрою, складання проектуУтеплення дренажу

  • Канава зверху присипається, грунт утрамбовується і дренажна система готова до експлуатації.
  • Під час установки дренажу потрібно враховувати також прихильність інших комунікацій. При допустимій висоті труб до 50 мм, відстань між підземним проводом електричної мережі (якщо є) або каналізацією становило близько 150 мм.
