Розводка труб у ванній і на кухні

Капітальний ремонт у ванній кімнаті рідко обходиться без заміни наявних водопровідних комунікацій. Внутрішня розводка труб легко виконується своїми руками, якщо є проект по розгалуження каналізації та водостоку.

Схема розводки

Конструктивно, існує два варіанти, якими можна виконати розводку труб у ванній кімнаті:

  • Зовнішній;
  • Внутрішній.
  • Зовнішній спосіб дуже зручний тим, що не вимагає руйнувати стіни. Це вкрай важливо для деяких видів багатоповерхових будинків (скажімо, історичних пам’яток), і якщо Ви просто не хочете після установки каналізації додатково займатися ремонтом стін. Зовнішня система складається з окремих водопроводів, сполучених між собою та встановлених поверх стін. Вартість монтажу таким способом на порядок нижче, ніж внутрішніх.

    Розводка труб у ванній і на кухніФото — схема руху води в трубах

    Внутрішня або прихована схема вважається більш акуратною та практичною – вона виробляється в стіні. Прихований спосіб установки відмінно підійде, якщо не хочеться в своєму приватному будинку псувати інтер’єр стирчать трубопроводами із стіни. Але найчастіше в багатоповерховому будинку без звернення в ЖЕК здійснити ремонт та розведення Ви не зможете. За замовчуванням усі стіни в санвузлі є несучими, саме тому рекомендується при землетрусі ховатися у ванну або туалет. Тому при штробировании можна порушити перегородки і вплинути на несучу здатність всієї будівлі (особливо, якщо квартира знаходиться на нижніх поверхах). У Москві середня ціна прихованої розводки – 20-50. у.о. за погонний метр.

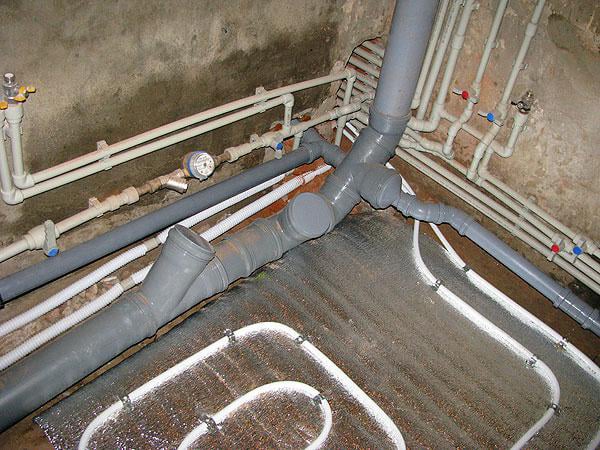

    Розводка труб у ванній і на кухніФото — розводка по підлозі

    За принципом розведення водопровідних труб система може бути:

  • Послідовної;
  • Колекторній.
  • Послідовна проста в реалізації, тут всі трубопроводи просто послідовно з’єднуються з головною магістраллю або в стояку. Але в такій системі водопостачання є дуже серйозний недолік: при включенні одночасно декількох водоприймальних каналів (раковини, пральної машини і душа) у кожному з них буде малий напір. Це відбувається за рахунок того, що тиск буде розподілятися по трубах рівномірно.

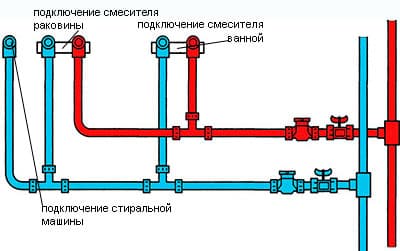

    Розводка труб у ванній і на кухніФото — послідовна

    Колекторна або променева технологія розведення труб більш складна у виконанні, але найбільш практична. Тут на кожен водопровід встановлюється окремий кран, який при необхідності зможе перекрити надходження води. Якщо потрібно терміновий ремонт будь-якого відведення без відключення всієї системи водопостачання – такий варіант дуже знадобиться.

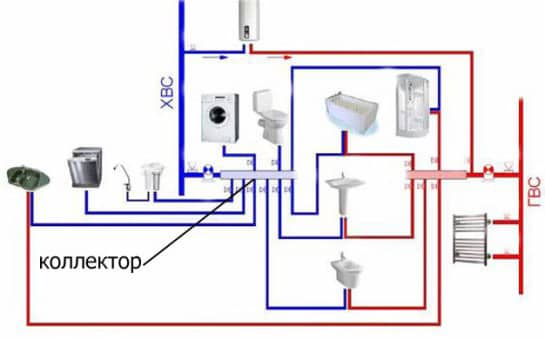

    Розводка труб у ванній і на кухніФото — колекторний варіант

    Розводка труб також буває при установці опалювальних приладів — радіаторів, котлів і інших. Тут використовується або двотрубна система, або однотрубна. Однотрубна горизонтальна здійснюється по підлозі, в ній рух теплої води проводиться тільки в оду сторони по колу. 2-трубна складається з двох труб, частіше всього одна розташована внизу, а інша вгорі. У кожної з них свої переваги і недоліки. З підключенням однотрубної не виникне проблем, але зате на двотрубну систему можна встановити автоматичні термостати, які будуть контролювати її роботу.

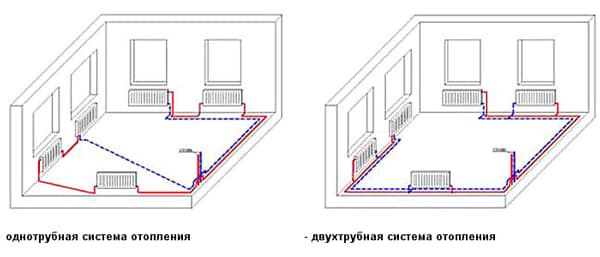

    Розводка труб у ванній і на кухніФото — принцип однотрубного і двотрубного опалення

    Незалежно від обраної системи розводки є кілька загальних правил, за якими повинен виконуватися монтаж:

  • Потрібно розробити проект, в якому буде мінімальну кількість поворотів і вигинів труб;
  • Потрібно організувати з’єднання з найменшою кількістю вузлів;
  • Труби холодної і гарячої води в ідеальній розводці не повинні перехрещуватися. Це допускається тільки в складних системах водозабезпечення в котеджі та інших приватних будівлях. Також таке з’єднання вважається нормальним при потребі підключення котла опалення в квартирі (якщо немає окремої котельні).
  • Як виконується розведення

    Після розробки певного проекту потрібно проконсультуватися з практикуючим сантехніком. Він допоможе виправити невеликі помилки і опрацювати неточності системи. Зверніть увагу, що якщо в дерев’яному заміському частому будинку або на дачі при установці або розгалуженні трубопроводу не потрібно брати дозвіл у ЖЕК, то при розведенні в новобудові цей пункт є обов’язковим.

    Покрокова інструкція розводки труб на кухні або у ванній кімнаті:

  • Перед підключенням відключається водопостачання, інакше провести роботи буде неможливо;

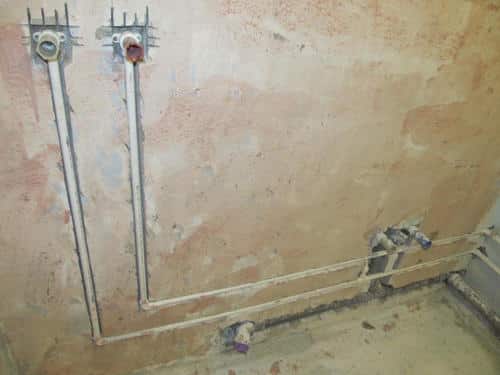

    Розводка труб у ванній і на кухніФото — штробирование стін

  • В стояку встановлюється контрольний вентиль, який буде відповідати за відключення води у всій системі. Його установка також є обов’язковим пунктом у розведенні;
  • Будь-яка система водопроводу, за винятком каналізаційних труб, потребує грубої очищення. В рідини знаходиться велика кількість різних мінеральних відкладень і твердих відходів, які при проходженні можуть вплинути на роботу комунікацій. Цей фільтр монтується відразу під вентилем;
  • Наступним встановлюється лічильник і фільтр остаточного очищення;
  • Після цього встановлюється колектор. Кількість виходів потрібно попередньо розрахувати у проектній документації. Стандартно може бути від 2 до 4 відводів;

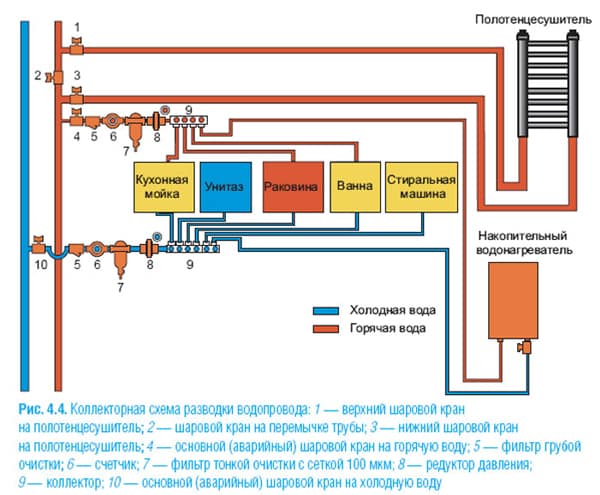

    Розводка труб у ванній і на кухніФото — схема з коллетором

  • Колектор обов’язково оснащується вентилями для змішувача, радіаторів, унітазу та інших водопровідних висновків.
  • Відео по темі:
    [relatedYouTubeVideos max=”3″]

    Які відводи вибрати

    При установці водяних труб дуже важливо відразу врахувати фактори, що впливають на їх роботи. Це тиск в системі, температура гарячої і холодної води, кількість вигинів і т. д. Раніше розводка виконувалася виключно металевими комунікаціями – за допомогою сталевих або мідних відводів, але вони є досить дорогими і до того ж, не самими довговічними. На зміну їм прийшли більш сучасні – ПВХ і ПНД.

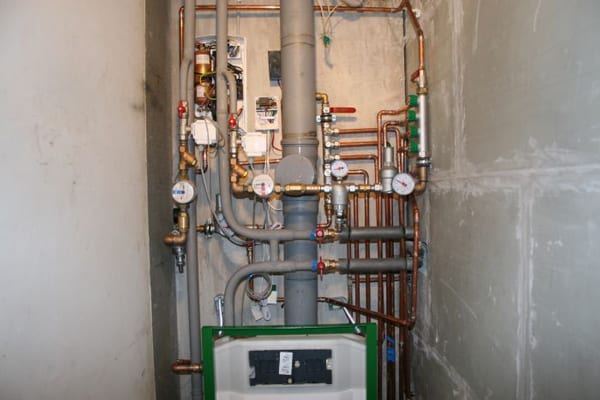

    Розводка труб у ванній і на кухніФото — розводка з полотенцесушителем

    Застосування поліпропіленових сантехнічних труб може здійснюватися як у внутрішніх, так і в ненапорных системах – бані, каналізації, вуличному туалеті. Головне достоїнство таких каналізаційних відводів у тому, що вони не забиваються мінеральними відходами – солі на скупчуються на пластикових стінках. Але, такі труби є дуже сприйнятливі до високих температур, тому їх не використовують для підключення рушникосушки або батарей у ванній.

    Щоб організувати гаряче водопостачання та опалення застосовується розводка з армованих металопластикових труб. Вони більш практичні і довговічні. Крім цього їх можна використовувати як в каналізації, так і в опаленні – вони не бояться тепла.
