Для нормальної роботи каналізаційної системи приватного будинку вкрай важливий розмір стічного резервуара. Розрахунок вигрібної ями проводиться аналітичним методом, в якому за основу беруться дані про кількість проживаючих.
Розрахунок обсягу
Обсяг выгребного резервуара – важливий параметр, від якого залежить ефективність роботи каналізаційної системи і частота чисток стоку. Він розраховується виходячи з кількості проживаючих у будинку. Якщо мова про дачний варіант, то приймається середнє арифметичне перебувають в будівлі людей. Наприклад, в цілорічному котеджі мешкає 4 особи: 3 дорослих і 1 дитина.
Принцип роботи стічного резервуара
Рада експерта:
Стандартно на 1 дорослої людини приймається 0,5 кубометрів відходів, для дитини в половину менше. Якщо до стоку підключені будь-які пристрої споживають воду, враховуються і вони. У нашому прикладі вони не приєднані.
Виходить, що у добу у вигрібну яму буде зливатися 3*0,5+0,25=1,75 кубометрів стоків. Отримане значення завжди округлюється в більшу сторону. Це допоможе попередити переповнення резервуарами при необхідності підібрати відповідний обсяг готової ємності. В нашому випадку, приймається значення 2 кубометри.
Об’єм резервуара повинен в 3 рази перевищувати добову кількість відходів. Тому, 3*2=6. Оптимальним об’ємом резервуару для сім’ї з трьох дорослих та однієї дитини буде 6 кубічних метрів.
Для обладнання каналізаційної системи дачного будинку використовується інша схема. Найчастіше, на дачі не живуть великими сім’ями, а приїжджають на кілька днів відпочити, зібрати врожай або прибрати город. Можна не проводити розрахунки, а просто облаштувати стік, ємність якого буде знаходитися в межах 1-2 кубометрів.

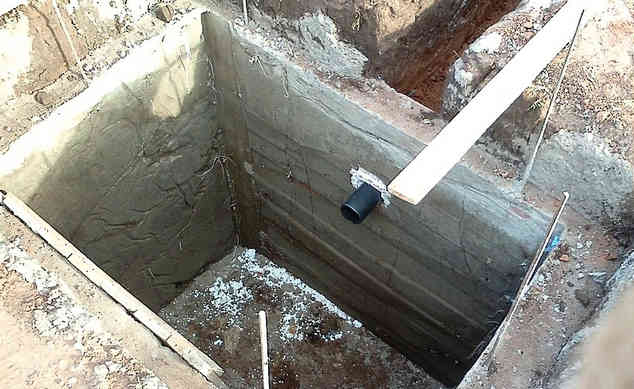

Яма відкритого типу
Навіщо розраховувати обсяг:

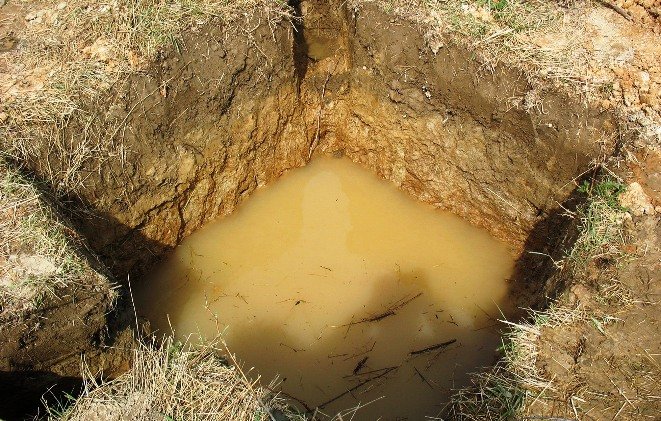

Заповнення вигрібної ями ґрунтовими водами
При розрахунку потрібного обсягу потрібно додатково враховувати рівень грунтових вод, В місцевості, де вони близько розташовані до поверхні землі можливе переповнення ями за рахунок їх підвищення.
Розрахунок глибини і діаметру
Маючи реквізит обсяг для організації стічного резервуара, потрібно розрахувати його конструктивні розміри. Глибина визначається виходячи з рівня ґрунтових вод і особливостей обслуговування стоку. Для періодичного очищення вигрібної ями Ви будете користуватися ассенизаторскими послугами. Це потрібно не тільки для видалення рідини, але і для очищення стінок і дна від твердих наростів.
Довжина шланга ассенізаторской машини рідко перевищує 3 метри, тому якщо глибина ями більше – це може негативно позначитися на її очищення. Якщо шланг не дістане до дна ємності, мул, який осаджується в нижній частині резервуара, не буде утилізуватися. Стандартними значеннями вважають 2,5 і 2,7. 3 метри застосовується рідко, але ця глибина може компенсуватися піщано-щебеневою подушкою (в особливості, в негерметичних стоках).
Також, потрібно пам’ятати, що якщо грунтові води знаходяться вище 2-х метрів, то немає сенсу будувати вигрібну яму. Під час весняних паводків її обсяг буде заповнюватися підземними водами, з-за чого ефективність роботи каналізації значно знизиться. Краще використовувати септики або бочки відповідного діаметру, попередньо захистивши з металевим або бетонним покриттям.
Щоб визначити інші конструктивні розміри, скористайтесь формулами тригонометрії.
Котлован під вигрібну яму, найчастіше, являє собою прямокутний паралелепіпед. Формула об’єму паралелепіпеда:
V=a*b*h, де a – це довжина, b – ширина, h – глибина. У нас є реквізит обсяг і приблизні дані глибини.
З цієї формули можна дізнатися, якою повинна бути ширина ями:
b=a*h/V.
В нашому випадку, виходить b=a*2/6. За формулою, можна прийняти довжину ями 3 метра, тоді ширина дорівнює 1. Перераховуємо для перевірки:
V=3*1*2=6. Все зійшлося, можна приступати до будівництва.
Якщо яма передбачена відкритого типу, то можна зробити її глибину більшою.

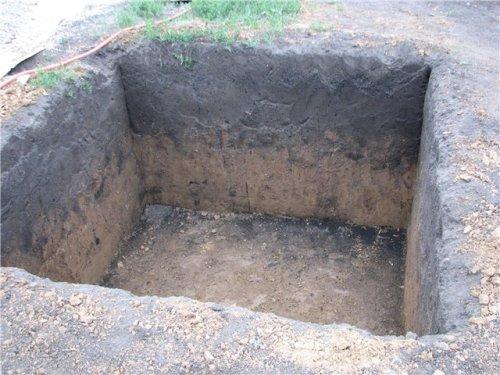

Прямокутний котлован
Але що, якщо буде використовувати форма циліндра? Адже бочки, бетонні кільця та покришки мають саме такий перетин. Тоді формула являє собою:
V=3.14*d2*H/4. Тут нам відомі всі значення, залишається тільки розрахувати реквізит діаметр.
d2=V*4/3.14*H.
Потім з отриманого числа витягується корінь.
Природно, що деяка похибка допускається, але фахівці з облаштування вигрібних ям звертають увагу, що краще буде, якщо отримані значення будуть трохи перевищувати розрахункові дані.

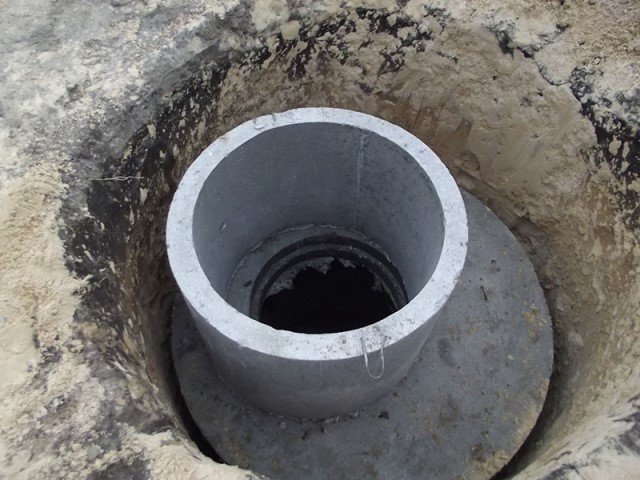

Циліндрична яма
Як розрахувати матеріали для вигрібної ями
Облаштування вигрібної ями також включає в себе розрахунок будівельних матеріалів. Стічний резервуар може бути побудований з:
Потрібно знати габарити використовуваного будівельного матеріалу. Наприклад, у червоного цегли параметри наступні:
250 х 120 х 65.
Маючи габарити, можна без праці розрахувати кількість цегли для облаштування ями. Також враховується прошарок цементу та бетонна плита на дні (якщо яма закритого типу). Враховується вид кладки – для облаштування зливних резервуарів рекомендується шахова двурядная.
Шлакоблок має великі розміри, ніж цегла – 390 х 180 х 190. З-за збільшеної ширини, його укладають в один ряд у шаховому порядку. Зверніть увагу, що після четвертого ряду потрібно зробити суцільний пояс. Його товщина залежить від глибини ями.
Набагато легше працювати з бетонними кільцями або покришками. У них стандартна висота і діаметр. Згідно ГОСТ 8020-90, бувають конструктивні елементи з розмірами від 840 мм (зовнішній діаметр) до 2200 мм, Внутрішній діаметр – від 700 до 2000 мм. Береться найближче більше значення, відповідне за розрахунками. Природно, до кожного діаметру кільця потрібно підібрати підходящу нижню плиту. Їх габарити також стандартизовані і відповідають діаметрам наскрізних елементів. Додатково враховується товщина бетонного поясу.

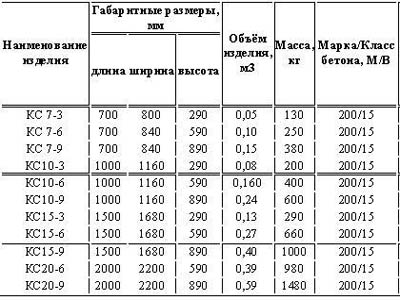

Таблиця: параметри бетонних кілець
Розміри покришок також стандартизовані. Вони класифікуються по області використання. Для невеликих вигрібних ям підійдуть легкові — R13, для широких краще буде купити покришки від вантажних автомобілів. Їх діаметр доходить до1 метра, завдяки цьому можна буде зменшити глибину котловану.

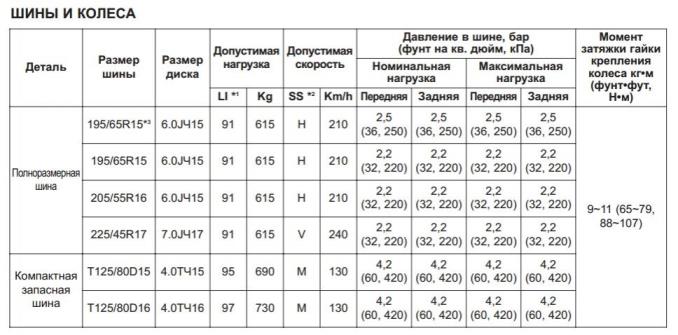

Таблиця: розміри покришок
Окремо розраховується товщина щебеневої подушки. Для ями закритого і відкритого типу, насип буде різнитися. На дно котловану насипається 20 сантиметрів річкового піску, зверху на нього утрамбовується кілька шарів дрібного щебеню. Для відкритої ями потрібно використовувати камінь різної фракції: пісок, дрібний щебінь, далі більший і на самий верх укладається будівельне сміття (уламки цегли, шлакоблоків і т. д.). У закритій ємності днище укладається змішаним у рівних кількостях піском і щебенем.
