Розміри каналізаційних труб

Для водопостачання випускаються різні типи комунікацій, кожен з видів має свої особливості і параметри. Одними з головних характеристик є розміри каналізаційних труб.

Як визначаються розміри

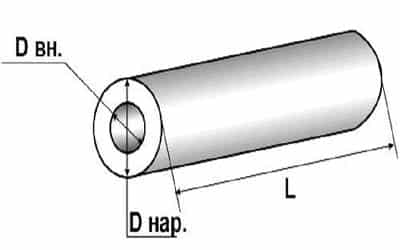

Будь-яка труба пластикова, чавунна, керамічна та інші види, має кілька параметрів, які визначають її розмір. Це діаметри (прохідний, внутрішній і зовнішній) і товщина стінок. Діаметр – це найважливіша характеристика, яка допомагає визначити призначення комунікації та її особливості.

Розміри каналізаційних трубТаблиця: розміри азбесто-бетонних труб

Які завдання можуть виконувати пластикові і чавунні труби для каналізації, виходячи з розміру діаметра:

  • Відводити воду від унітазів та умивальників;
  • Використовуватися для створення дренажної системи;
  • Організовувати зовнішню і внутрішню каналізаційні системи.
  • Також, виходячи з цих розмірів, можна визначити товщину стінок, розрахувати пропускну здатність труби і визначити, для якого виду водопостачання вона використовується. У більшості випадків, чим більший діаметр, тим товщі труба, але бувають винятки. Фасонні елементи підбираються виходячи з DN. Для установки трійників і фітингів дуже важливі зовнішні розміри.

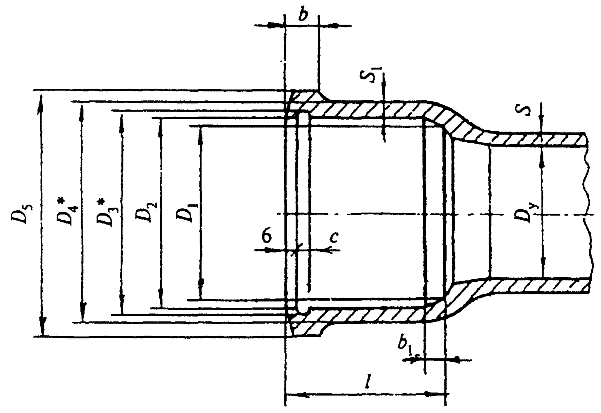

    Розміри каналізаційних трубПринцип позначення труб згідно з ГОСТ

    Згідно ГОСТ, розміри на кресленнях і в розрахунках відображаються наступним чином:

  • dn – зовнішній діаметр, вважається номінальним, оскільки в ньому не враховано коефіцієнт деформації труби під дією високих або низьких температур;
  • en – товщина труби, також без певних коефіцієнтів. Може обчислюватися без перетинів, en = зовнішній діаметр — внутрішній ;

    Розміри каналізаційних трубДіаметри труб

  • – Це граничне відхилення, величина, яка демонструє максимальне відхилення певного параметра в залежності від температурних чи інших факторів;
  • SDR – співвідношення зовнішнього діаметра і товщини стінки, величина використовується для пластикових труб;
  • SN – це кільцева жорсткість каналізаційної труби. Цей показник дуже важливий для безнапірних систем внутрішньої каналізації та дренажу. Вимірюється показник в кН/м2. У металопластику та чавуну вона може бути відсутнім.
  • Сучасні креслення додатково можуть включати різні показники міцності матеріалу. Позначаються µ, ρ та інші.

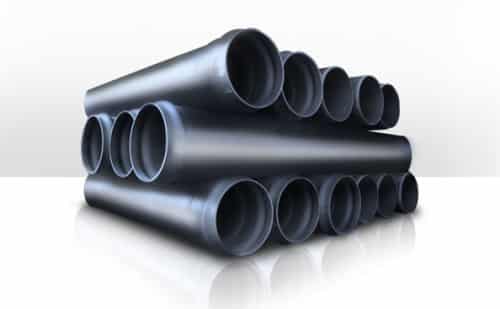

    Розміри каналізаційних трубВеликі пластикові труби для каналізації

    Стандартні параметри

    В основному використовуються стандартні типорозміри, які визначаються згідно з ГОСТ. При цьому якщо Вам необхідні нестандартні труби, то можна звернутися до виробника з таким проханням. Нестандартні труби можуть обійтися дорожче при замовленні, адже для їх розробки потрібно переналагодження певних механізмів і верстатів.

    Типові розміри для пластикових безнапірних каналізаційних труб Valsir:

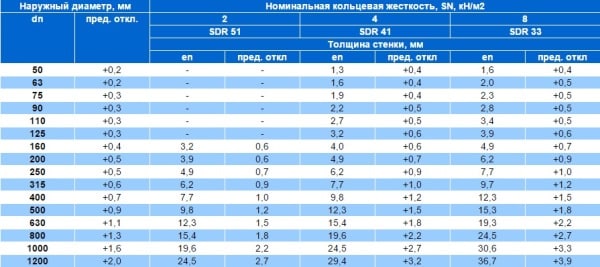

    Розміри каналізаційних трубТаблиця: типорозміри пластикових труб

    Зверніть увагу на каналізаційні труби з діаметрами до 90 мм використовуються тільки для внутрішніх робіт, оскільки у них низька пропускна спроможність.

    Поліпропіленові та чавунні каналізаційні труби широко застосовуються однаково, але при цьому пластикові варіанти більш популярні в приватному будівництві. Найбільш ходовими вважаються діаметри:

  • 25 мм – для з’єднання каналізаційних стоків та побутових приладів, які потребують водопостачання;
  • 32 мм – застосовуються для підключення до системи каналізації будь-яких видів сантехнічних приладів (умивальників, ванн, унітазів);
  • Понад 32, але менш 50 мм – необхідні для розгалуження системи каналізації по дому і організації теплопостачання.
  • Найбільші розміри каналізаційних труб ПВХ – 200 мм, такі комунікації використовуються для створення каналізації в багатоповерхових будинках, найпопулярнішим розміром пластикових труб вважається 110 мм.

    Чавунні труби бувають таких видів:

  • З гладким кінцем, без з’єднання, з них створюються безнапірні відводи;
  • Одна сторона гладка, а на другий є кріплення для забезпечення роз’ємного з’єднання.
  • Геометричні параметри чавунних комунікацій простіше, ніж у пластикових. Товщина металевих з’єднань стандартна, і становить 10 мм незалежно від діаметра. Скажімо, якщо у Вас є труба, у якій зовнішній діаметр 200, то внутрішній буде 190.

    У керамічних каналізаційних і чавунних труб однакові розміри: від 50 і з кроком 25 мм до 450 мм (у кераміки до 600). Останні, самі великі використовуються в даний момент, вони необхідні для підключення великих підприємств або нафтових господарств. Ціни на такі комунікації прямо пропорційні розмірам: чим більше – тим дорожче.

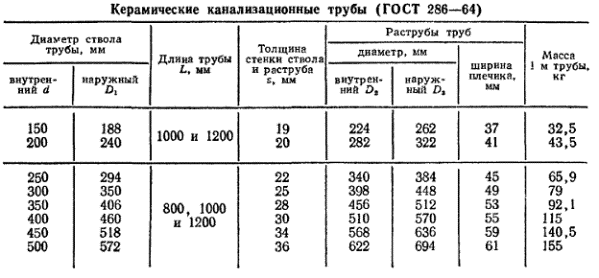

    Розміри каналізаційних трубТаблиця: розміри керамічних труб

    При цьому фітинги вибираються виходячи з стандартних розмірів каналізаційних труб, але муфти виготовляються одразу з урахуванням похибки (наприклад, діаметр 50 мм каталог запропонує фітінг 51.2 мм).
