Прокладка каналізаційних труб землі

Установка водопостачальних комунікацій у відкритий грунт потребує знання деяких особливостей проведення цього типу робіт і вимог СНиП. Розглянемо, як проводиться прокладка каналізаційних труб в землю своїми руками, як розрахувати їх ухил і вибрати якісний матеріал.

Особливості прокладання каналізації в землі

Відведення води в грунті необхідний для забезпечення виведення використаної рідини в стічні колодязі. В даних інженерних спорудах системи проводиться чистка та фільтрація стічних вод, і в залежності від пристрою каналізаційної системи, повторне їх використання або виведення за межі ділянки.

Технологія прокладки каналізаційних труб землі вимагає приділяти підвищену увагу матеріалів водопостачальних комунікацій і принципом їх установки. Особливо велику роль відіграє ухил. В СНиП вказується, що ухил становить два сантиметри на кожний погонний метр трубопроводу.

Матеріали

Каналізаційні труби повинна мати наступні якості:

  • Володіти міцністю при перепадах температури;
  • Відрізнятися стійкістю до хімічно агресивних середовищ, в тому числі кислотних відходів та хлору (який повсюдно використовується для очищення питної води);
  • Мати тривалий термін служби (в середньому 20-25 років).
  • Для виготовлення каналізаційних труб в основному використовується пластик, чавун, азбестоцемент, кераміка та склопластик. Азбестоцементні і бетонні труби відомі своєю довговічністю, але при цьому їх практично неможливо встановити своїми руками. З-за великої маси для їх монтажу використовуються спеціальні підіймальні пристрої і механізми, тому їх в основному застосовують для організації каналізації в багатоповерхових будинках.

    Кераміка не тільки важка, але й схильна до руйнування із-за перепадів температур. Крім того, керамічні, трубопроводи дуже крихкі і погано переносять ударні навантаження. Вони зараз практично не використовуються, оскільки є більш практичні матеріали.

    Прокладка каналізаційних труб земліФото: керамічні каналізаційні труби

    Чавунні труби відносно легкі, якщо порівнювати їх з бетонними або керамічними, але мають низькі термін служби. На металі відкладаються мінеральні сполуки, присутні у воді, тому згодом труби забиваються. Також при сильних морозах в них замерзає вода, що може послужити причиною порушення герметизації каналізаційного трубопроводу.

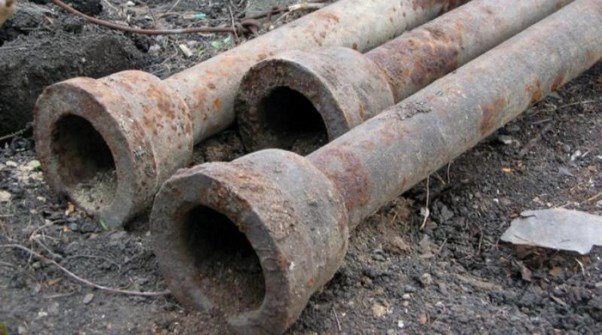

    Прокладка каналізаційних труб земліЧавунні каналізаційні труби

    Найбільш практичні – це пластикові труби. Існує кілька видів матеріалу, який використовується для прокладки каналізації:

  • Полівінілхлоридні або ПВХ;
  • Поліетиленові – це ПЕ;
  • Поліпропіленові або ПП.
  • Умовно, щоб легше було відрізнити труби для зовнішньої каналізації і прокладки в землі, СНиП встановили колірні відмінності: для монтажу в грунті використовуються помаранчеві комунікації. Вони відрізняються гладкою поверхнею всередині і товстими стінками, здатних переносити великі навантаження.

    Прокладка каналізаційних труб земліФото: гофровані труби з ПВХ

    Вибираючи пластикові труби, потрібно звернути увагу на розрахунковий проект будівництва. У ньому в обов’язковому порядку вказується глибина монтажу комунікацій. Чим глибше планується каналізація, тим міцніше повинні бути будівельні матеріали. Фахівцями рекомендується використовувати гофровані поліпропіленові або поліетиленові труби. Для їх з’єднання потрібно купити муфти, відводи, перехідники з такого ж матеріалу.

    Як зробити

    Коли Вами був розроблений проект будівництва і вибрати підходящий матеріал, потрібно починати монтаж комунікацій. Правильна прокладка каналізаційних труб своїми руками в землі – це досить складне завдання, але зате ціна роботи значно менше, ніж при замовленні професійних послуг. Насамперед необхідно вирити траншею. У неї також потрібно враховувати ухил на місцевості. Для точного визначення цього значення по всій довжині трубопроводу натягується мотузка, по ній і міряється погонний метр і рівень нахилу.

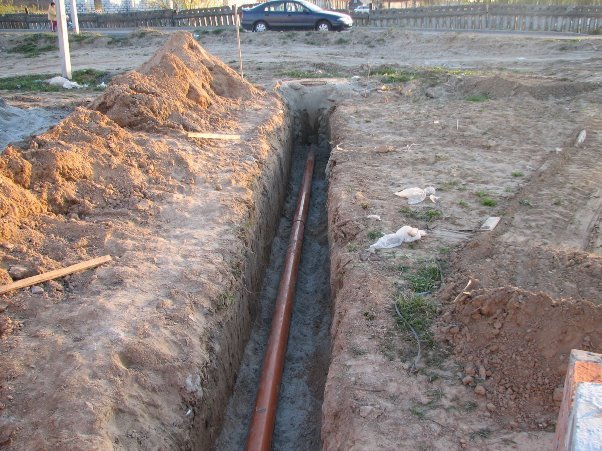

    Прокладка каналізаційних труб земліТраншеї для зовнішньої каналізації

    Дуже важливо правильно визначити глибину траншеї. Цей показник безпосередньо залежить від рівня промерзання грунту в конкретному регіоні. Згідно СНиП даний показник в різних смугах Росії має таку величину:

  • На півночі до 4 метрів;
  • У середніх широтах – до 3 метрів;
  • Ближче до узбережжя – до двох, місцями навіть до півтора.
  • Але при цьому незалежно від геологічних даних їх джерел, потрібно класти труби не ближче, ніж на півметра від поверхні землі. Інакше при осіданні грунту ймовірно пошкодження трубопроводу. Крім промерзання Вас також повинно цікавити наявність ґрунтових вод. Ці природні джерела можуть пошкодити каналізацію зовні.

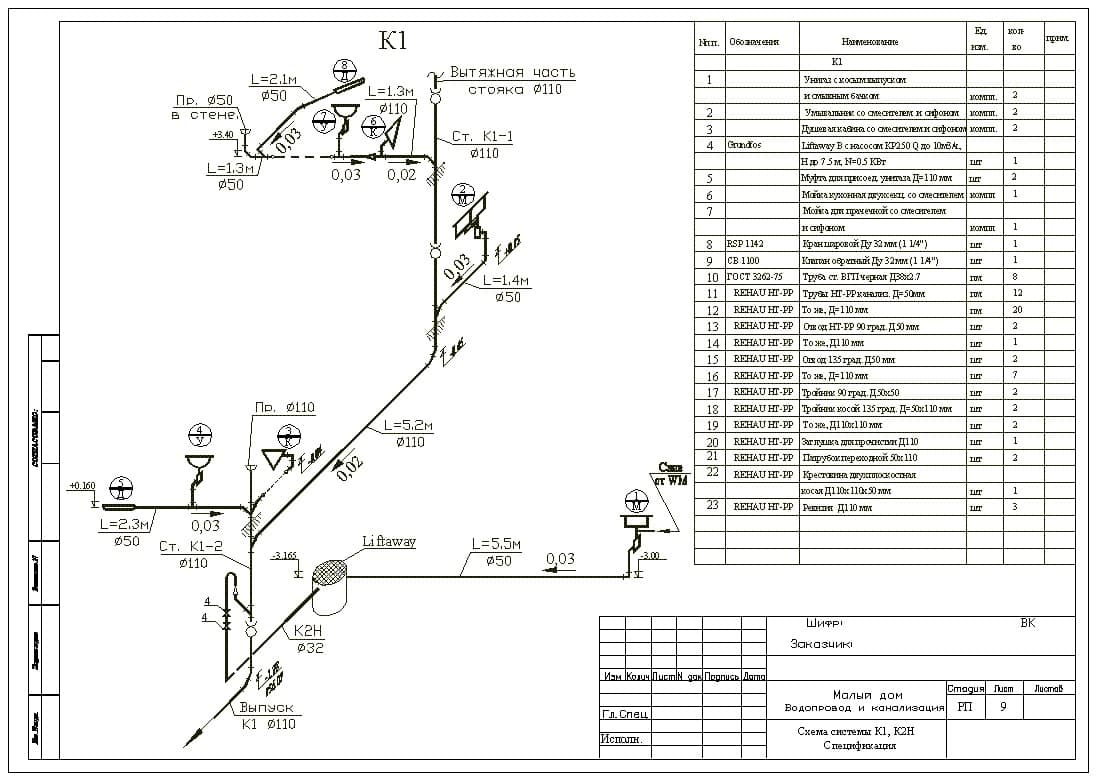

    Прокладка каналізаційних труб земліСхема: проект каналізації

    Траншея для трубопроводу каналізації в землі повинна володіти такими якостями:

  • Бути на півметра ширше, ніж діаметр обраної труби. Скажімо, якщо Ви використовуєте матеріал з перетином 100 мм, то траншея повинна мати розмір не менше ніж 600 мм, Це необхідно для комфортної роботи будівельника в ній;
  • Глибина траншеї становить діаметр труби + 5 мм;
  • Дно ями ретельно утрамбовується, утеплюється і захищається від стічних вод з поверхні землі. Для цього Вам потрібно буде засипати його шаром глин і піску. Також часто використовується азбест для створення монолітних сполук;
  • По кресленню визначте місця, де будуть розташовані каналізаційні очисні колодязі та розтруби, і викопайте там приямки;
  • Відразу рийте траншею з урахуванням ухилу.
  • Коли магістраль для каналізації готова, потрібно приступати до установки труб. Монтаж потрібно починати безпосередньо від приміщення, де розташовується вхід водопостачальних каналів. Труби потрібно встановлювати розтрубом вниз – це допоможе при їх з’єднанні.

    Відео по темі:

    і відео

    Заміна труб вуличної каналізації, реконструкція септика

    З’єднувати труби дуже легко: треба очистити обидва кона від бруду, пилу, після вставити один в інший, відповідно, той, що ширшою є підставою, а те, що вже – вставляється в нього. Зовні це схоже на збір конструктора. Багато майстра перед установкою рекомендують використовувати герметики для пластикових труб. Якщо Ви збираєтеся застосовувати такі мастики, то краще нанести їх на з’єднання до початку зварювальних роботи.

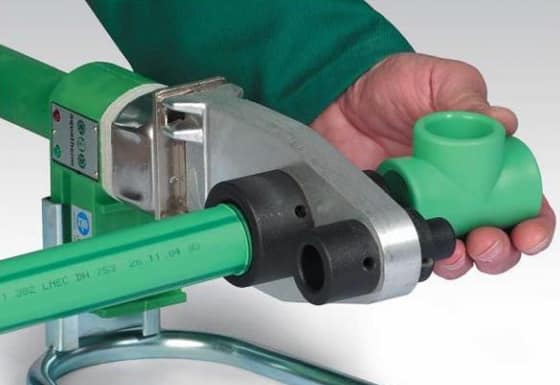

    Прокладка каналізаційних труб земліЗварювання поліпропіленових труб

    Вартість зварювальних робіт при прокладці труб в землі залежить від матеріалу, яким Ви працюєте і наявністю зварювального інвертора. Ціна нового приладу досить висока, але Ви можете взяти його в оренду. Принцип роботи такий же, як і при з’єднанні труб у приміщенні: місця стиків фіксуються у власниках, і на них виробляється вплив високими температурами. Внаслідок цього відбувається дифузія молекул і утворюється міцне герметичне з’єднання.

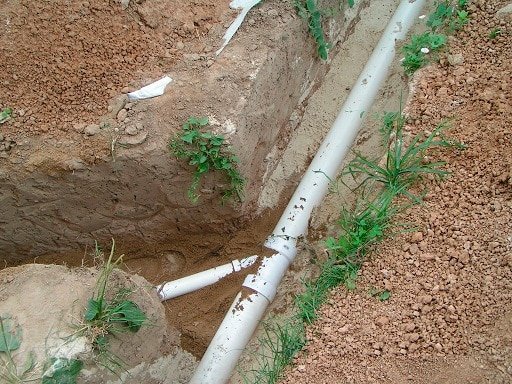

    Прокладка каналізаційних труб земліФото: Глиняна подушка для траншеї

    Коли всі монтажні роботи закінчені, потрібно ще раз перевірити нахил труби. Після того, як переконаєтеся в правильності цього геометричного показника, траншею можна закопувати. Потрібно пам’ятати, що на землі не повинно бути ніяких каменів або скла – вони можуть пошкодити трубу.
